알터네이터 전류값 측정방법 ( 판정기준 ). 2003. 11. 28 A/S 품질정보 2 팀. 알터네이터. 밧데리. 클램프 타입전류계. 전류값 측정위치 ( 알터네이터와 밧데리 사이 ). 1. 전류값 측정전 준비내용. 1) 차량 밧데리 상태를 확인한다 . ▶ 전해액 누출 및 단자 부식 여부 . ▶ 밧데리 전압 확인결과 완전 방전 상태일 경우 충전작업 실시 할 것 . ( 또는 만충전된 대체 밧데리로 점검 ) 2) 알터네이터 구동 밸트 장력점검 한다 .

Download Presentation

2003. 11. 28 A/S 품질정보 2 팀

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


2003 11 28 a s 2

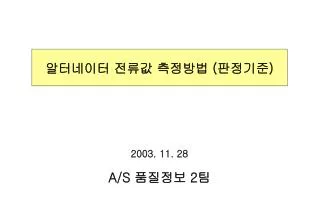

알터네이터 전류값 측정방법 (판정기준)

2003. 11. 28

A/S 품질정보 2팀


2003 11 28 a s 2

알터네이터

밧데리

클램프 타입전류계

전류값 측정위치 (알터네이터와 밧데리 사이)

1. 전류값 측정전 준비내용

1) 차량 밧데리 상태를 확인한다.

▶ 전해액 누출 및 단자 부식 여부.

▶ 밧데리 전압 확인결과 완전 방전 상태일 경우

충전작업 실시 할 것.

(또는 만충전된 대체 밧데리로 점검)

2) 알터네이터 구동 밸트 장력점검 한다.

▶ 밸트 슬립이 있을 경우 정상 조치후 측정 할 것.

3) 측정기 (전류계,전압계) 는 반드시 교정된

측정기를 준비한다.

: 건전지 수명이 다하면 교체하여 사용 할 것.

4) 전류계 영점(제로 셋팅)을 조정한다.

5) 전류계를 우측 그림과 같이 설치하고 시동을 건다.

※ 전류측정기는 방향성이 있음으로 전류측정기의 측정 방향을 반드시 확인 할 것.

(전류값이 ‘–’값으로 표시되면 전류계를 반대로 설치한 것이며, 그 값은 ‘+ ’로 읽으면 됨)

구 조 도


2003 11 28 a s 2

2. 전류값 측정방법

1) 측정방법

-. 시동을 걸고서 아이들 상태를 유지시킨다. (차량을 어느정도 난기 될 때까지)

-. 차량의 모든 전기장치를 작동시킨다.

※ 작동 시켜야 할 전기장치

; 에어컨 최대 (블로워 스위치 최대), 헤드라이트 상향, 안개등, 열선, 오디오 작동 등

-. 전류계를 알터네이터와 밧데리 사이의 배선에 세팅후 1분이내 전류값을 측정한다.

[ 측정시 주의사항 ]

-. 측정시간이 길어져 알터네이터 온도가 상승되면 전류값이 떨어짐으로 1분 이내에 신속히 측정 할 것.

-. 측정기에 사용하는 건전지의 수명이 다하면 측정 값이 떨어짐으로 건전지 상태를 반드시 확인 할 것.

-. 전류값을 측정시 차량의 전기부하를 작동하지 않으면 정확한 전류값을 측정 할수 없으므로

반드시 해당되는 전기부하를 작동시킨 후 전류값 측정을 할 것.


2003 11 28 a s 2

2. 전류값 측정방법

2) 정상/불량 판정방법

-. 차종에 따라 전류값 기준이 다르므로 판정기준표의 기준값에 준하여 양부 판정을 한다.

(판정기준표는 첨부된 자료 참조)

-. 알터네이터의 전류값이 불량으로 판정된 경우 R/O 특기란 및 고품 Tag (클레임 내역표)에

전류값을 명기하고 신품으로 교환한다.

※ 알터네이터 오판정 사례 및 점검방법

-. 밧데리 전압이 15V 수준에서 유지

; 콘넥터 “S”단자 접촉불량 또는 “S”와이어 단선여부 확인 할 것.

-. 엔진 회전수에 비례해 16 V 이상 계속 상승 될 시

; 시험을 중단하고 접지 부문 점검후 재 측정 할 것.

-. IG KEY “ON”시 밧데리 경고등 점등 안되면, 밧데리 와이어상의 “L”배선 단선여부 확인 후

재측정 할 것.

● 알터네이터 업체 연락처 (상세한 기술적 문의사항이 있을시 연락 요망)


2003 11 28 a s 2

- 참 고 -

차종별 알터네이터 전류값 판정기준
