第四章 (2) 自下向上语法分析. 本章要求 : 1. 掌握自下向上语法分析的基本思想和基本概念 2. 了解算符优先语法分析;求 FIRSTVT 集和 LASTVT 集,构造算符优先关系表;能运用算符优先分析方法进行表达式分析(选学) 3. 掌握句柄的定义与判定 4. 理解规范归约的过程和 LR 分析过程中的实现 5. 掌握 LR 语法分析的实现过程. 回顾 : 归约和推导的概念 例 S  aABe A  Abc | b B  d 用归约的方法对句子 abbcde 进行语法分析。. 例 S  aABe

Download Presentation

第四章 (2) 自下向上语法分析

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


2

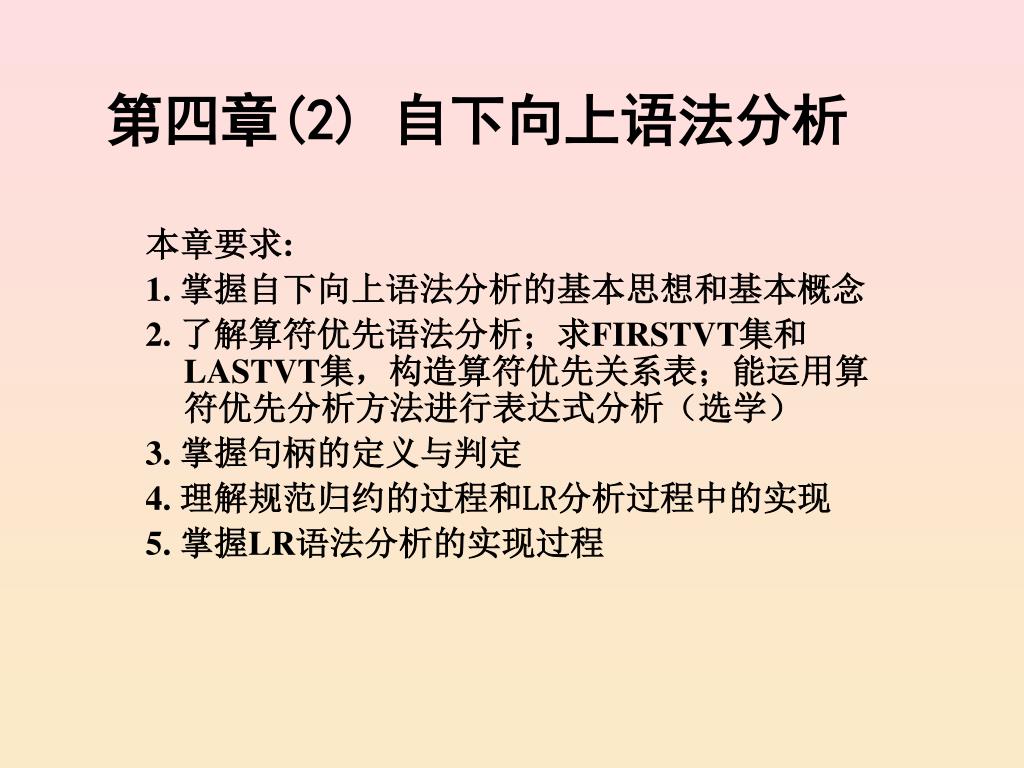

第四章(2) 自下向上语法分析

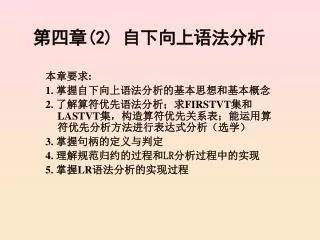

本章要求:

1. 掌握自下向上语法分析的基本思想和基本概念

2. 了解算符优先语法分析;求FIRSTVT集和LASTVT集,构造算符优先关系表;能运用算符优先分析方法进行表达式分析(选学)

3. 掌握句柄的定义与判定

4. 理解规范归约的过程和LR分析过程中的实现

5. 掌握LR语法分析的实现过程


2

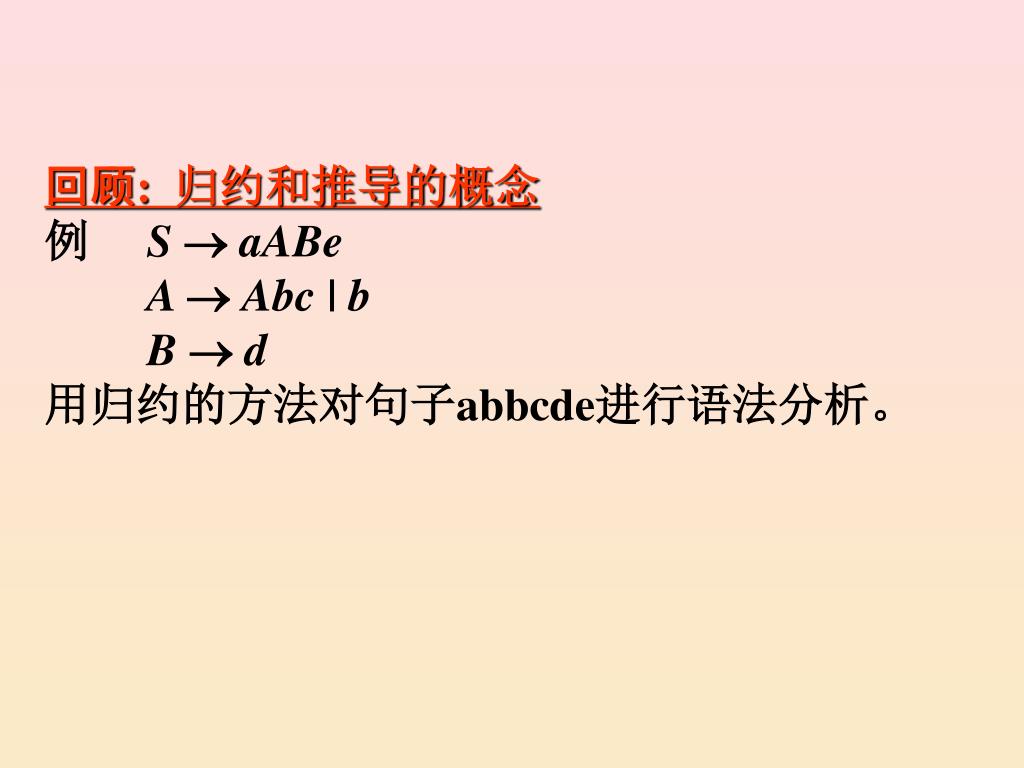

回顾:归约和推导的概念

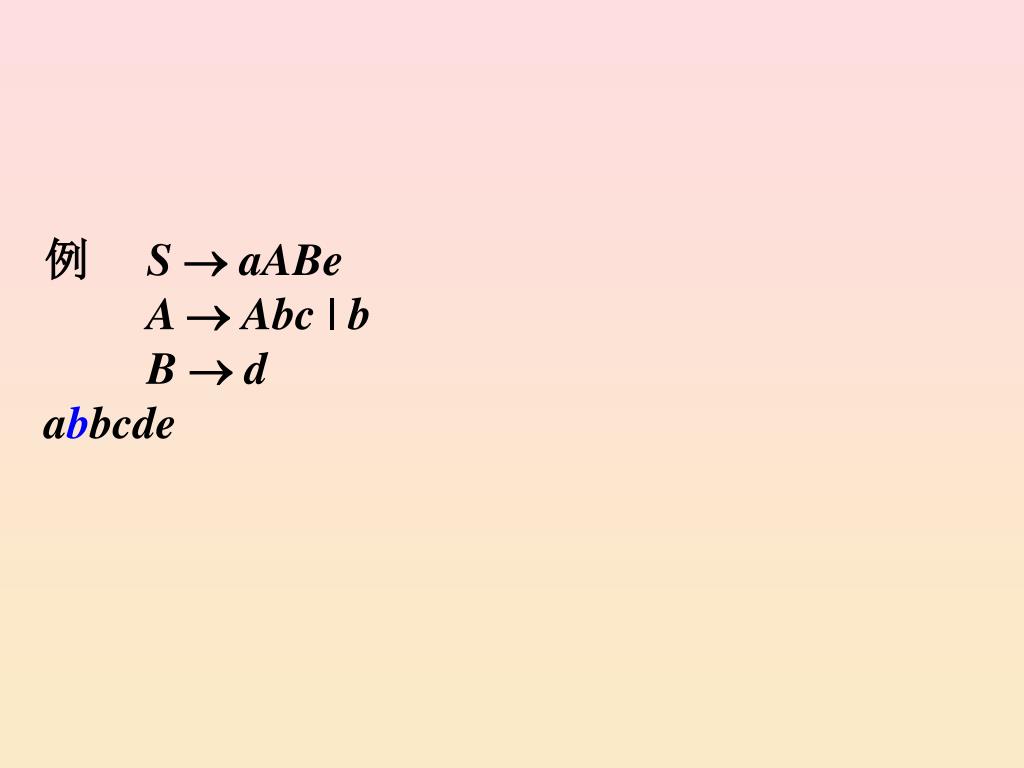

例S aABe

A Abc | b

B d

用归约的方法对句子abbcde进行语法分析。


2

例S aABe

A Abc | b

B d

abbcde


2

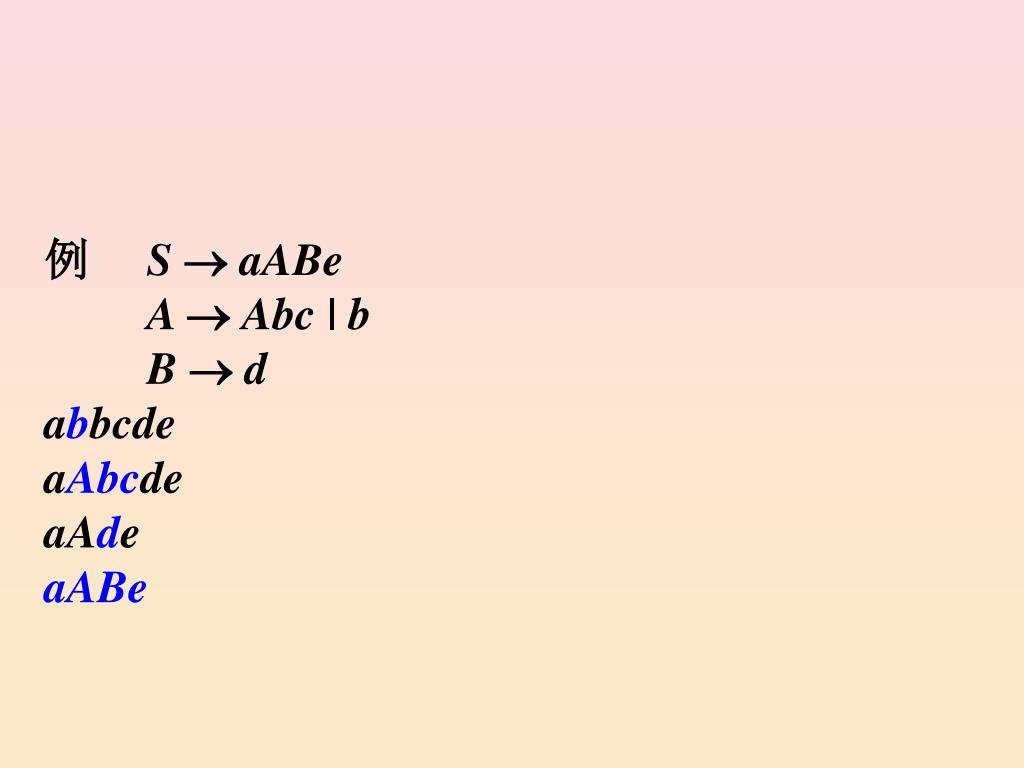

例S aABe

A Abc | b

B d

abbcde

aAbcde

aAbcde


2

例S aABe

A Abc | b

B d

abbcde

aAbcde

aAde


2

例S aABe

A Abc | b

B d

abbcde

aAbcde

aAde

aABe


2

例S aABe

A Abc | b

B d

abbcde

aAbcde

aAde

aABe

S


2

例S aABe

A Abc | b

B d

abbcde

aAbcde

aAde

aABe

S

S rm aABe rm aAde rm aAbcde rm abbcde


2

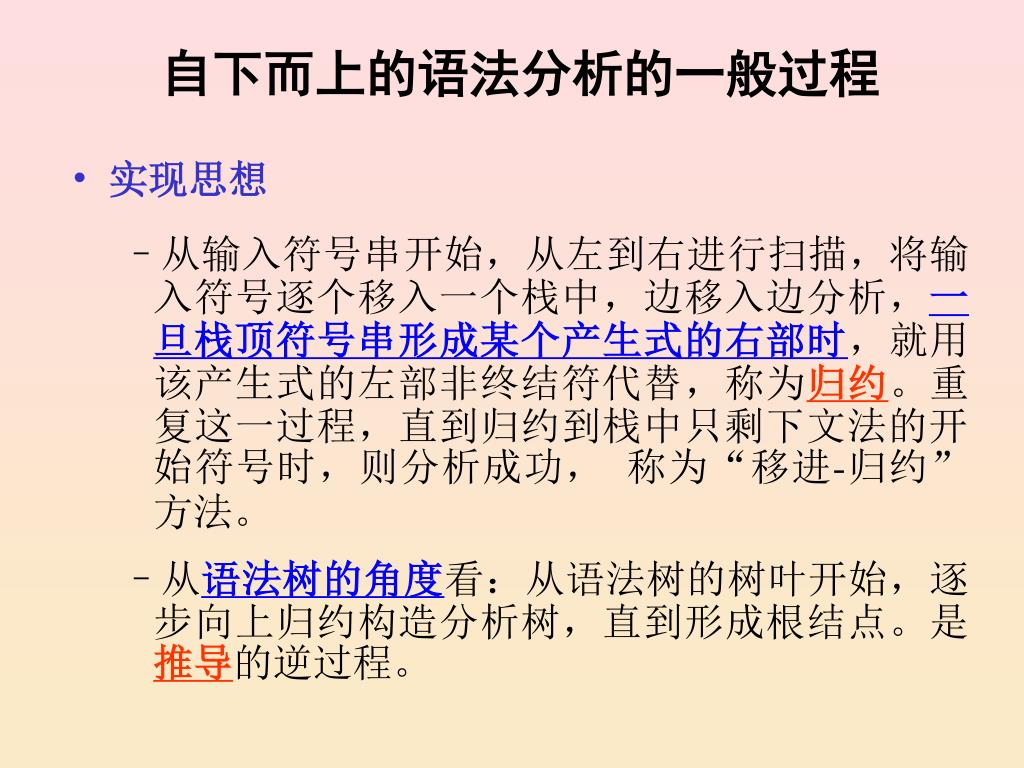

自下而上的语法分析的一般过程

  • 实现思想

    • 从输入符号串开始,从左到右进行扫描,将输入符号逐个移入一个栈中,边移入边分析,一旦栈顶符号串形成某个产生式的右部时,就用该产生式的左部非终结符代替,称为归约。重复这一过程,直到归约到栈中只剩下文法的开始符号时,则分析成功, 称为“移进-归约”方法。

    • 从语法树的角度看:从语法树的树叶开始,逐步向上归约构造分析树,直到形成根结点。是推导的逆过程。


2

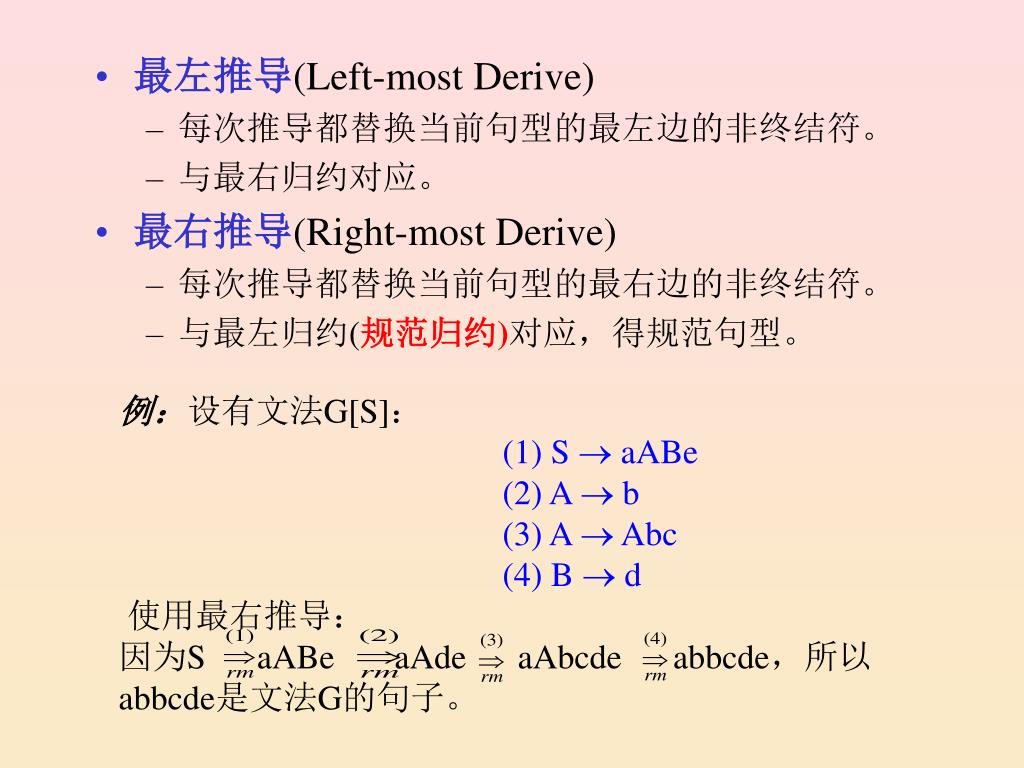

  • 最左推导(Left-most Derive)

    • 每次推导都替换当前句型的最左边的非终结符。

    • 与最右归约对应。

  • 最右推导(Right-most Derive)

    • 每次推导都替换当前句型的最右边的非终结符。

    • 与最左归约(规范归约)对应,得规范句型。

例:设有文法G[S]:(1) S  aABe (2) A  b (3) A  Abc (4) B  d使用最右推导:

因为S aABe aAde aAbcde abbcde,所以

abbcde是文法G的句子。


2

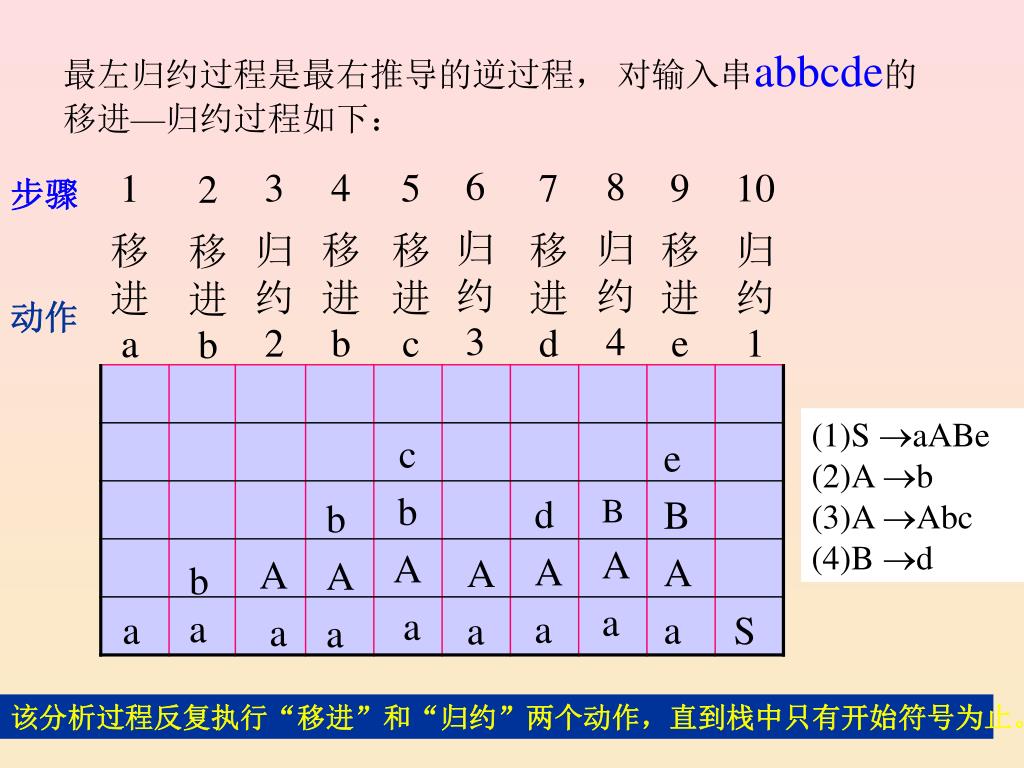

最左归约过程是最右推导的逆过程, 对输入串abbcde的移进—归约过程如下:

步骤

动作

e

B

A

a

(1)S aABe(2)A b (3)A Abc(4)B d

c

b

A

a

d

A

a

B

A

a

A

a

b

A

a

A

a

b

a

a

S

该分析过程反复执行“移进”和“归约”两个动作,直到栈中只有开始符号为止。


2

输入串

a1

a2

a3

……

#

栈(存放句型前缀)

X1

输出

X2

“移进-归约”

分析程序

X3

#

“移进-归约”分析法中栈的使用

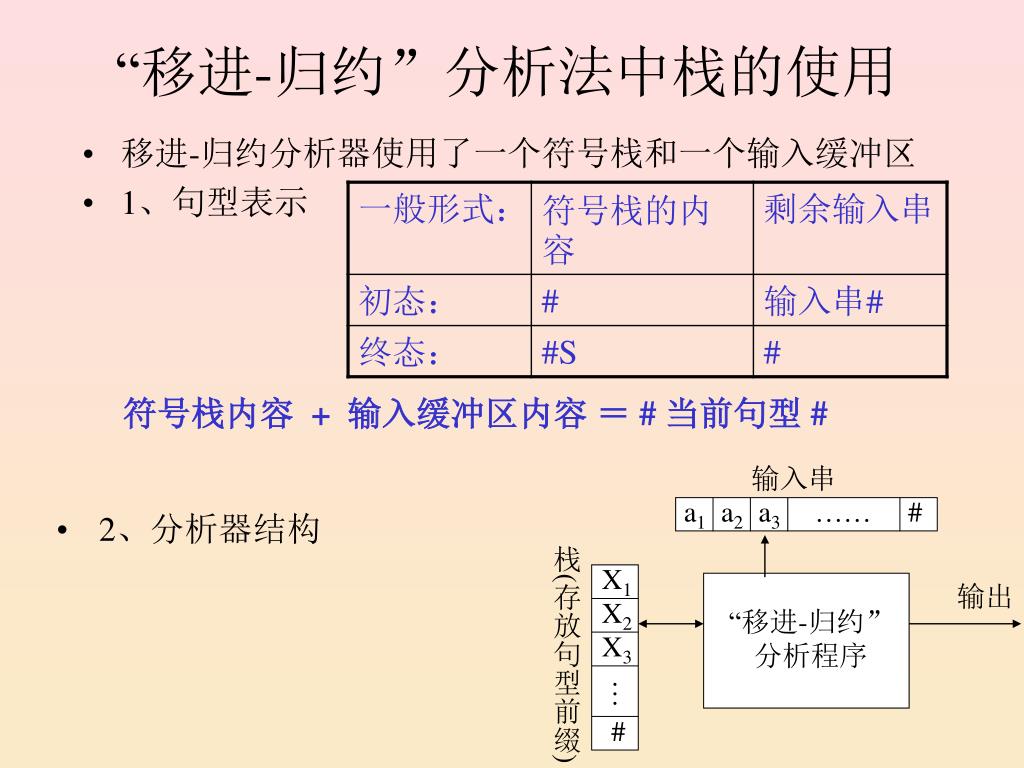

  • 移进-归约分析器使用了一个符号栈和一个输入缓冲区

  • 1、句型表示

符号栈内容 + 输入缓冲区内容 = # 当前句型 #

  • 2、分析器结构


2

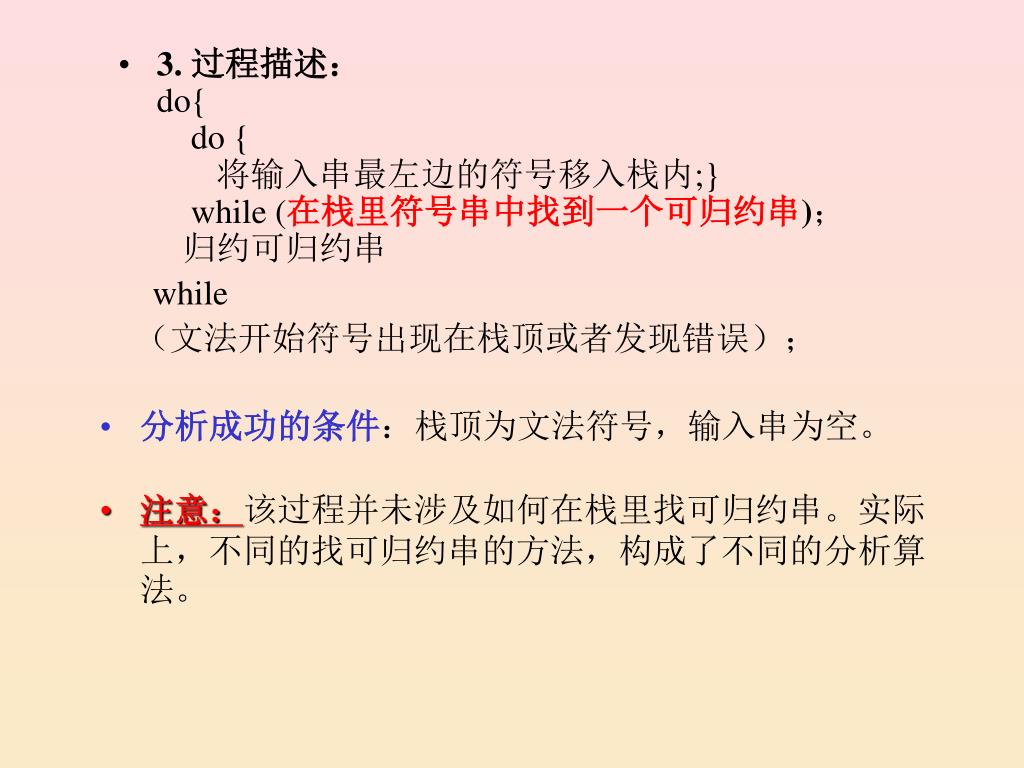

  • 3. 过程描述:do{ do {将输入串最左边的符号移入栈内;} while (在栈里符号串中找到一个可归约串); 归约可归约串

    while

    (文法开始符号出现在栈顶或者发现错误);

  • 分析成功的条件:栈顶为文法符号,输入串为空。

  • 注意:该过程并未涉及如何在栈里找可归约串。实际上,不同的找可归约串的方法,构成了不同的分析算法。


2

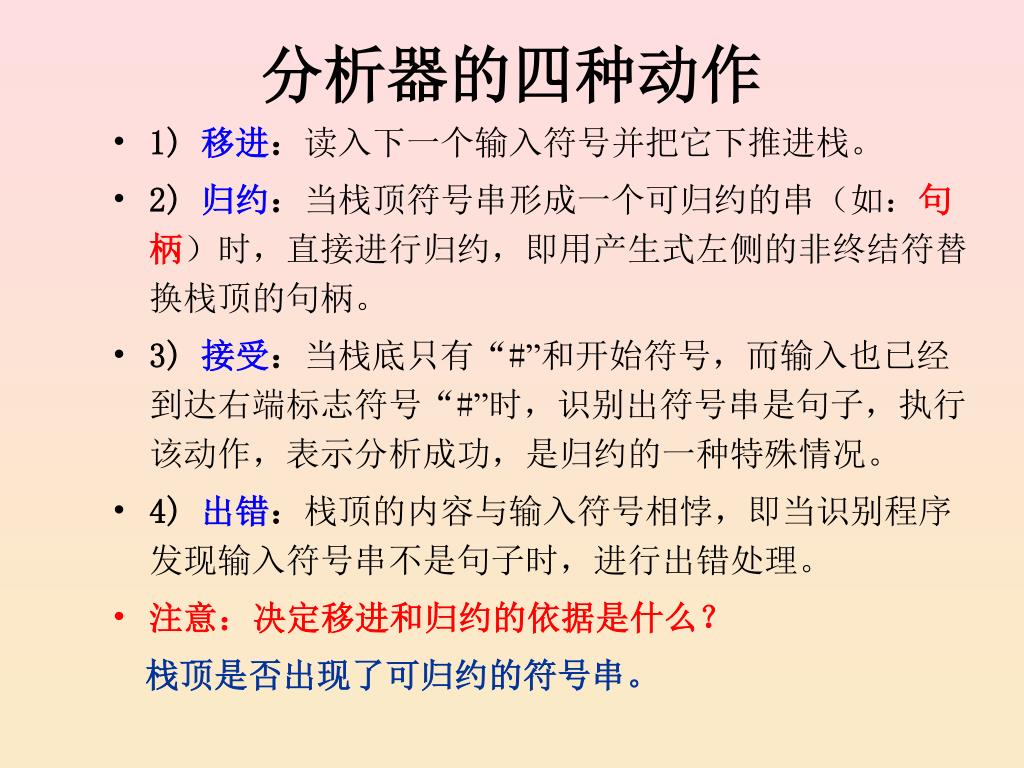

分析器的四种动作

  • 1) 移进:读入下一个输入符号并把它下推进栈。

  • 2) 归约:当栈顶符号串形成一个可归约的串(如:句柄)时,直接进行归约,即用产生式左侧的非终结符替换栈顶的句柄。

  • 3) 接受:当栈底只有“#”和开始符号,而输入也已经到达右端标志符号“#”时,识别出符号串是句子,执行该动作,表示分析成功,是归约的一种特殊情况。

  • 4) 出错:栈顶的内容与输入符号相悖,即当识别程序发现输入符号串不是句子时,进行出错处理。

  • 注意:决定移进和归约的依据是什么?

    栈顶是否出现了可归约的符号串。


2

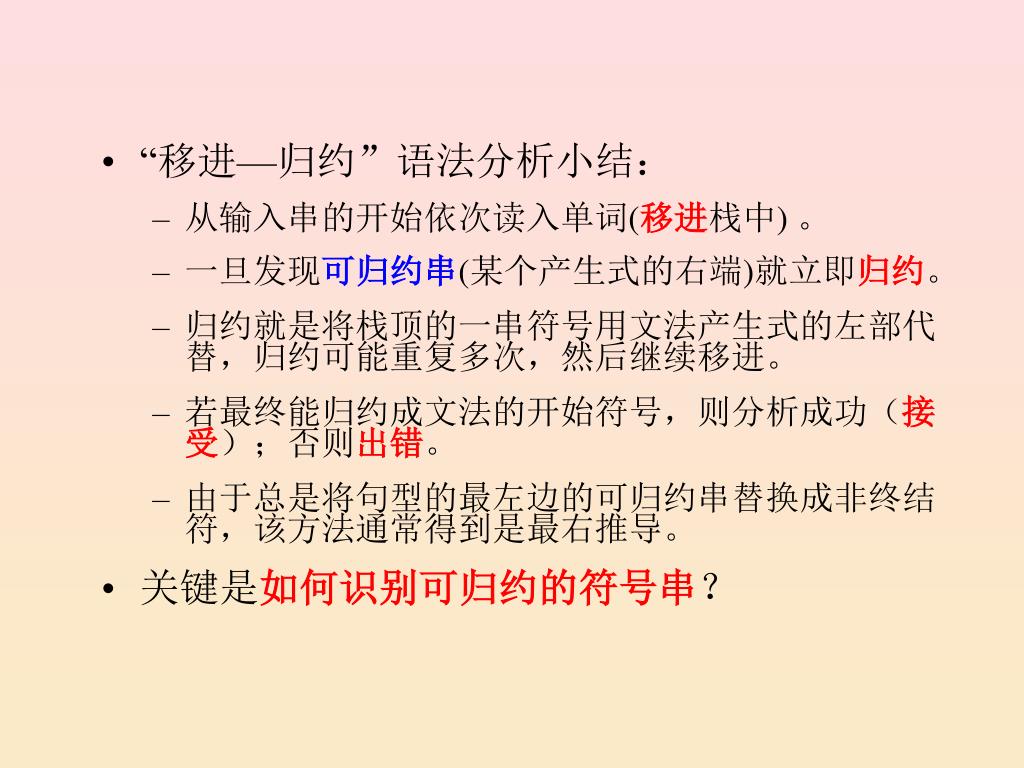

  • “移进—归约”语法分析小结:

    • 从输入串的开始依次读入单词(移进栈中) 。

    • 一旦发现可归约串(某个产生式的右端)就立即归约。

    • 归约就是将栈顶的一串符号用文法产生式的左部代替,归约可能重复多次,然后继续移进。

    • 若最终能归约成文法的开始符号,则分析成功(接受);否则出错。

    • 由于总是将句型的最左边的可归约串替换成非终结符,该方法通常得到是最右推导。

  • 关键是如何识别可归约的符号串?


2

规范归约:使用句柄来定义可归约串

算符优先:使用最左素短语来定义可归约串

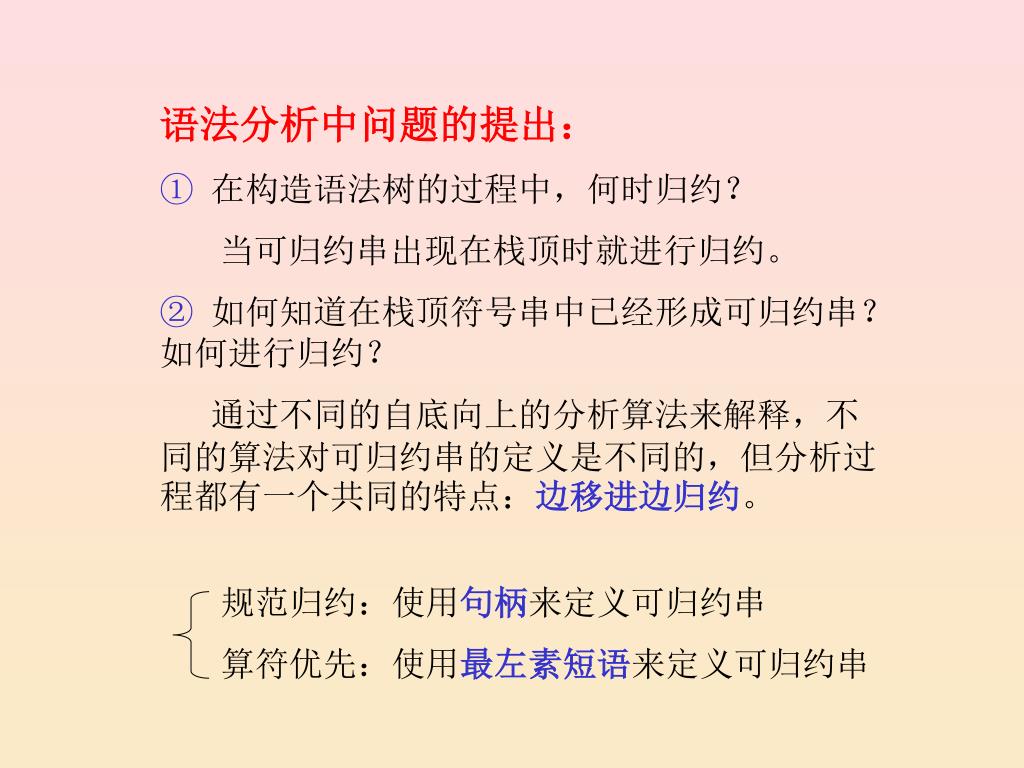

语法分析中问题的提出:

① 在构造语法树的过程中,何时归约?

当可归约串出现在栈顶时就进行归约。

② 如何知道在栈顶符号串中已经形成可归约串? 如何进行归约?

通过不同的自底向上的分析算法来解释,不同的算法对可归约串的定义是不同的,但分析过程都有一个共同的特点:边移进边归约。


2

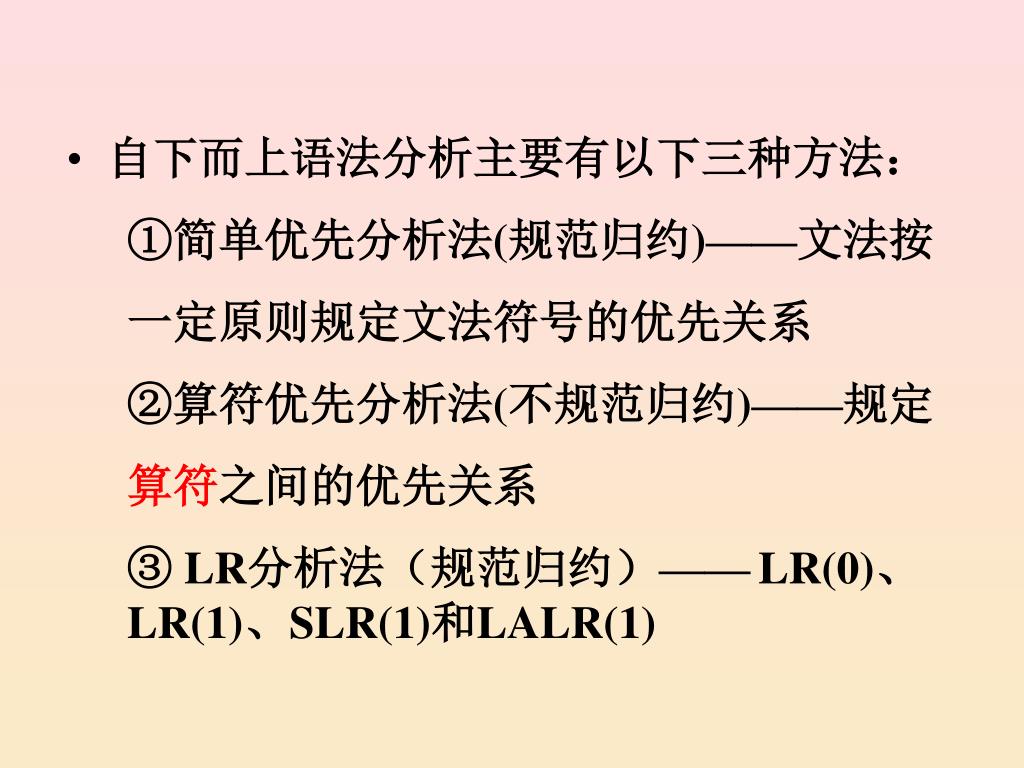

  • 自下而上语法分析主要有以下三种方法:

    • ①简单优先分析法(规范归约)——文法按

    • 一定原则规定文法符号的优先关系

    • ②算符优先分析法(不规范归约)——规定

    • 算符之间的优先关系

    • ③ LR分析法(规范归约)——LR(0)、LR(1)、SLR(1)和LALR(1)


2

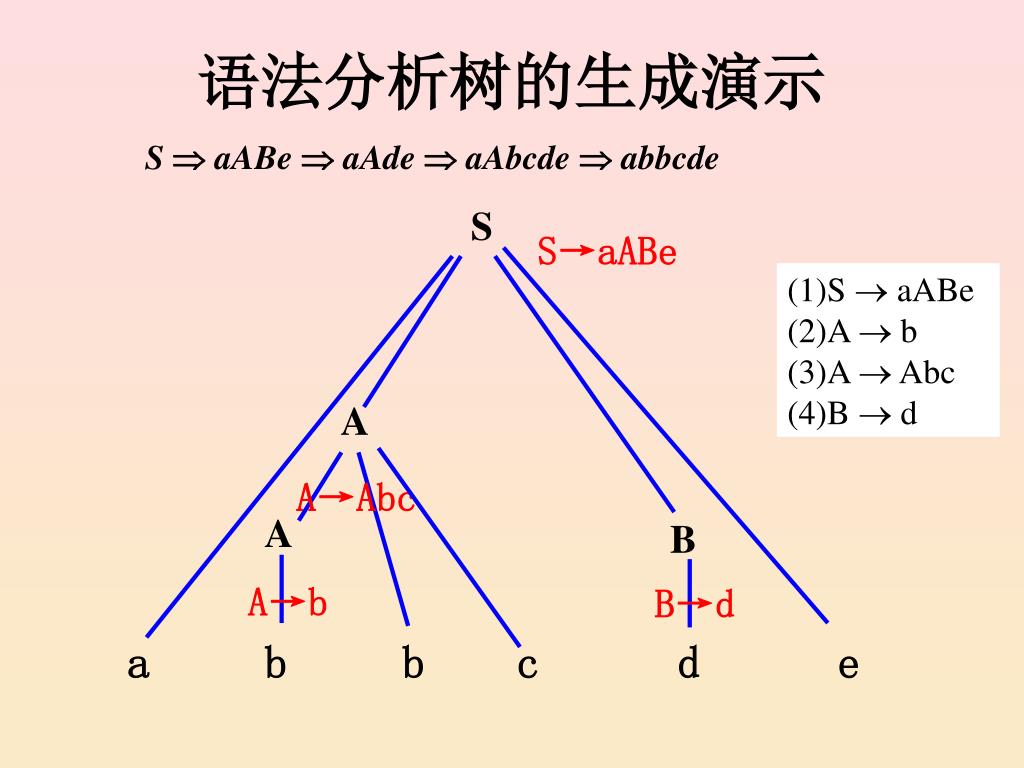

语法分析树的生成演示

S  aABe  aAde  aAbcde  abbcde

S

S→aABe

a b b c d e

(1)S  aABe(2)A  b (3)A  Abc(4)B  d

A

A→Abc

A

B

A→b

B→d


2

*

*

+

*

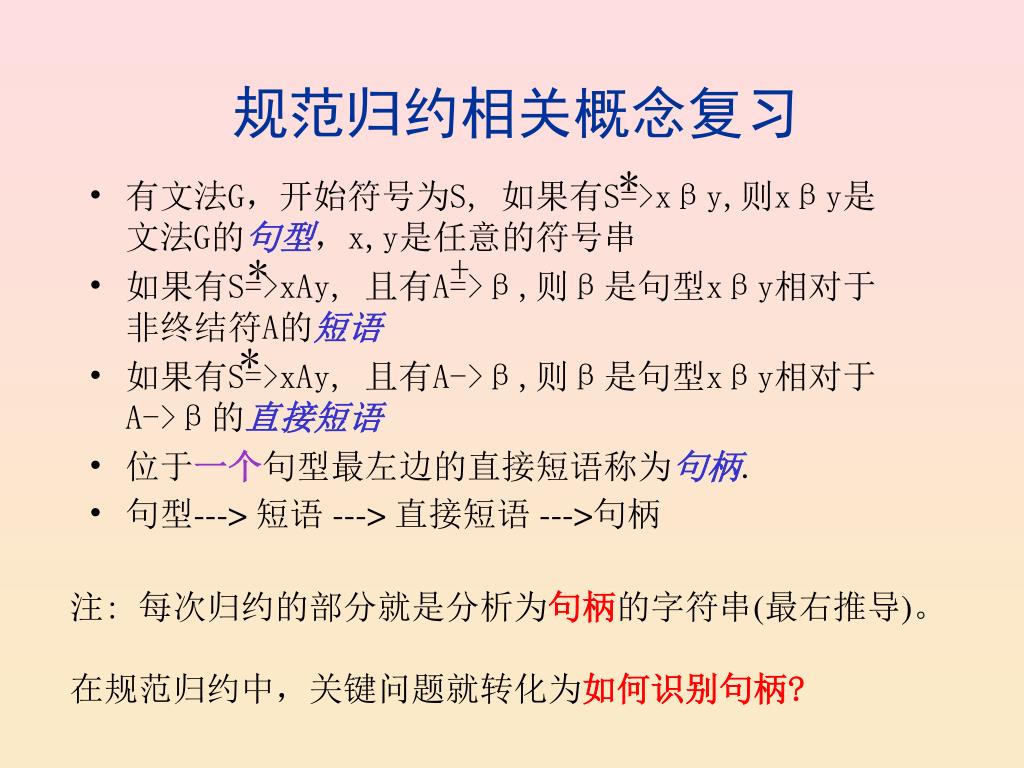

规范归约相关概念复习

  • 有文法G,开始符号为S, 如果有S=>xβy,则xβy是文法G的句型,x,y是任意的符号串

  • 如果有S=>xAy, 且有A=>β,则β是句型xβy相对于非终结符A的短语

  • 如果有S=>xAy, 且有A->β,则β是句型xβy相对于A->β的直接短语

  • 位于一个句型最左边的直接短语称为句柄.

  • 句型---> 短语---> 直接短语--->句柄

注: 每次归约的部分就是分析为句柄的字符串(最右推导)。

在规范归约中,关键问题就转化为如何识别句柄?


Abbcde

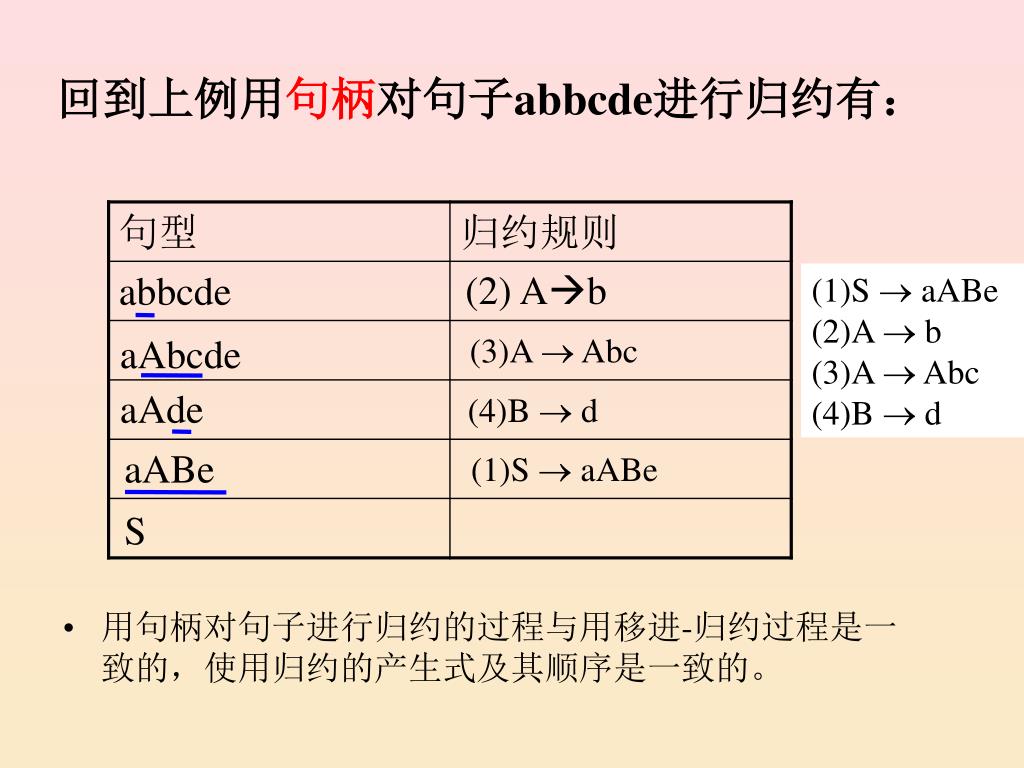

回到上例用句柄对句子abbcde进行归约有:

  • 用句柄对句子进行归约的过程与用移进-归约过程是一致的,使用归约的产生式及其顺序是一致的。

(2) Ab

(1)S  aABe(2)A  b (3)A  Abc(4)B  d

(3)A  Abc

aAbcde

aAde

(4)B  d

aABe

(1)S  aABe

S


2

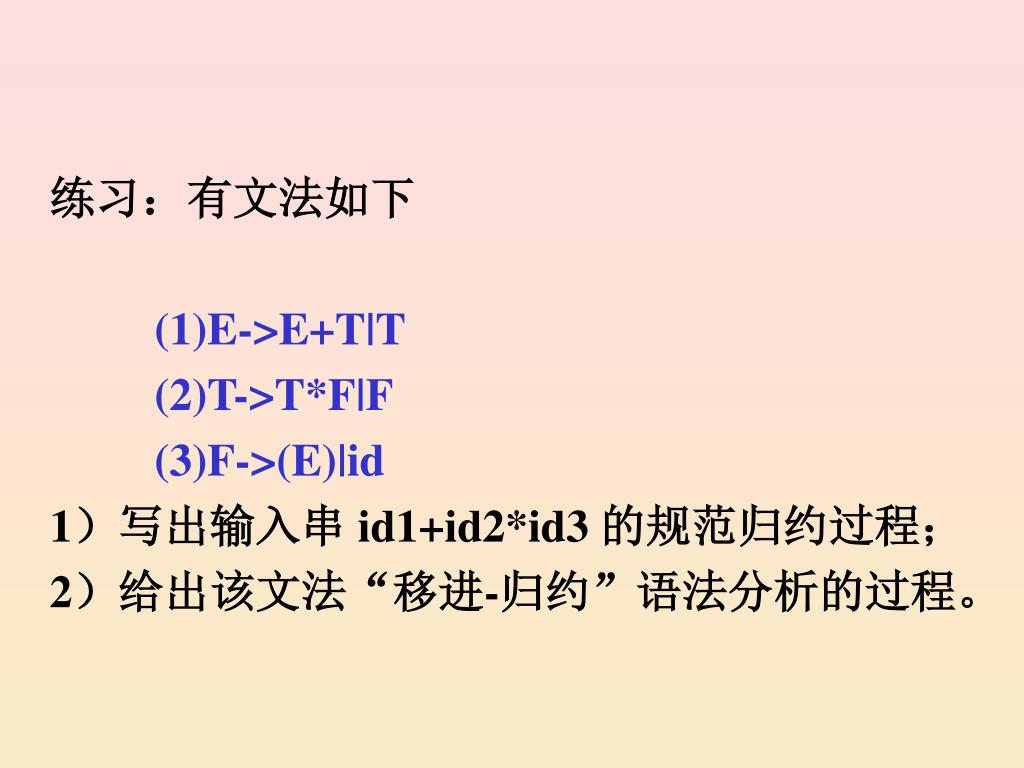

  • 练习:有文法如下

    • E->E+T|T

    • T->T*F|F

    • F->(E)|id

  • 1)写出输入串 id1+id2*id3 的规范归约过程;

  • 2)给出该文法“移进-归约”语法分析的过程。


  • 2

    E=>E+T

    =>E+T*F

    =>E+T*id

    =>E+F*id

    =>E+id*id

    =>T+id*id

    =>F+id*id

    =>id+id*id


    2

    • E->E+T|T

    • T->T*F|F

    • F->(E)|id

    E

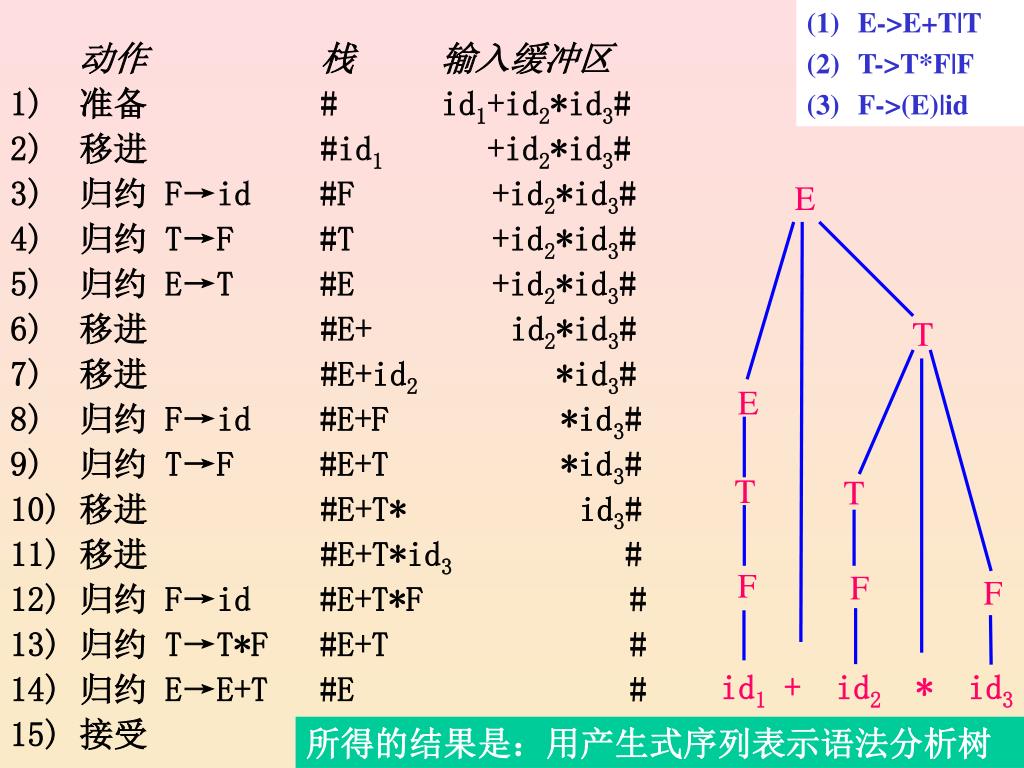

    动作 栈 输入缓冲区

    1) 准备 # id1+id2*id3#

    2) 移进 #id1 +id2*id3#

    3) 归约 F→id #F +id2*id3#

    4) 归约 T→F #T +id2*id3#

    5) 归约 E→T #E +id2*id3#

    6) 移进 #E+ id2*id3#

    7) 移进 #E+id2 *id3#

    8) 归约 F→id #E+F *id3#

    9) 归约 T→F #E+T *id3#

    10) 移进 #E+T* id3#

    11) 移进 #E+T*id3 #

    12) 归约 F→id #E+T*F #

    13) 归约 T→T*F #E+T #

    14) 归约 E→E+T #E #

    15) 接受

    T

    E

    T

    T

    F

    F

    F

    id1 + id2 * id3

    所得的结果是:用产生式序列表示语法分析树


    2

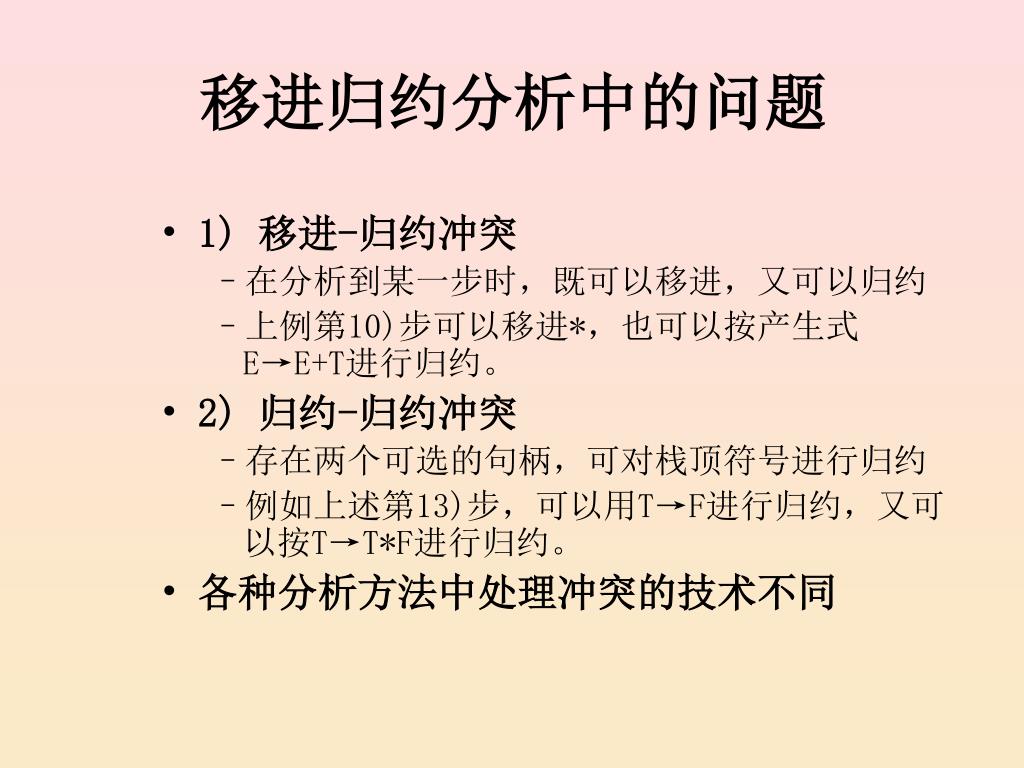

    移进归约分析中的问题

    • 1) 移进-归约冲突

      • 在分析到某一步时,既可以移进,又可以归约

      • 上例第10)步可以移进*,也可以按产生式E→E+T进行归约。

    • 2) 归约-归约冲突

      • 存在两个可选的句柄,可对栈顶符号进行归约

      • 例如上述第13)步,可以用T→F进行归约,又可以按T→T*F进行归约。

    • 各种分析方法中处理冲突的技术不同


    2

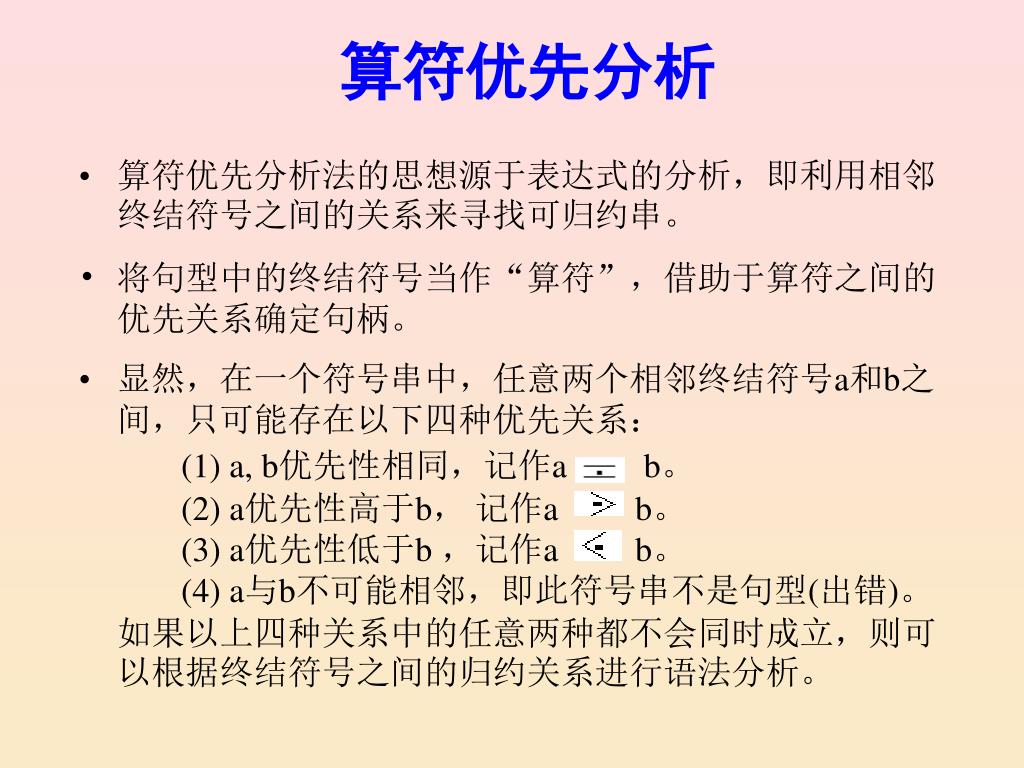

    算符优先分析

    • 算符优先分析法的思想源于表达式的分析,即利用相邻终结符号之间的关系来寻找可归约串。

    • 将句型中的终结符号当作“算符”,借助于算符之间的优先关系确定句柄。

    • 显然,在一个符号串中,任意两个相邻终结符号a和b之间,只可能存在以下四种优先关系:(1) a, b优先性相同,记作a b。(2) a优先性高于b, 记作a b。(3) a优先性低于b ,记作a b。(4) a与b不可能相邻,即此符号串不是句型(出错)。 如果以上四种关系中的任意两种都不会同时成立,则可以根据终结符号之间的归约关系进行语法分析。


    2

    +

    +

    +

    +

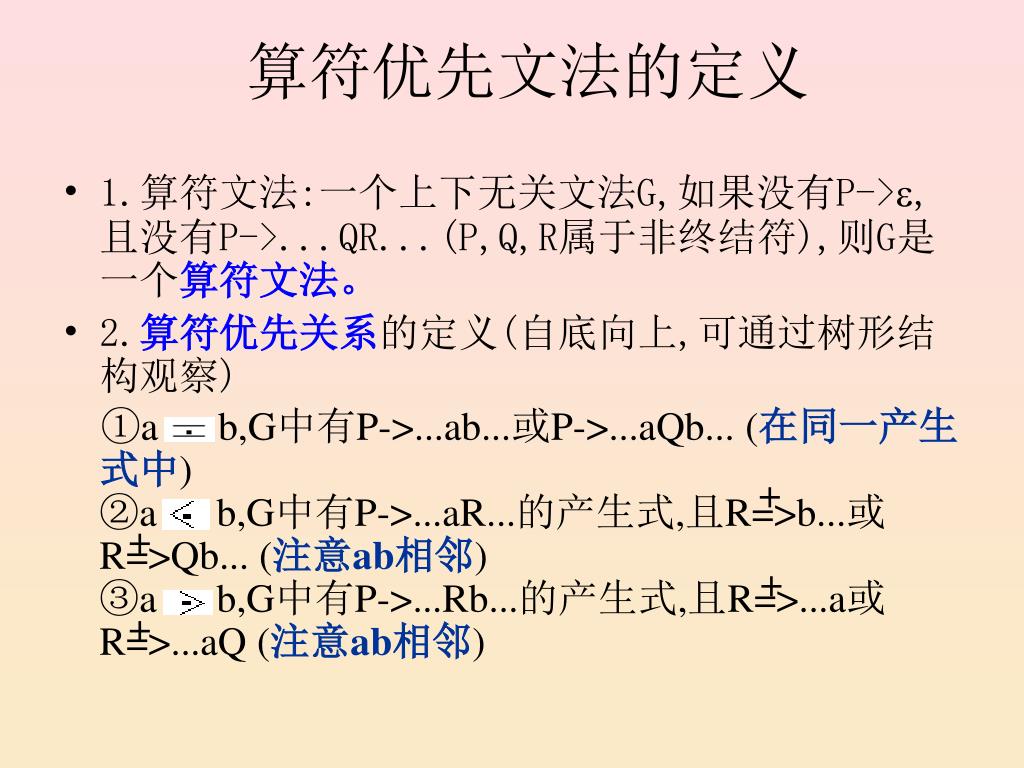

    算符优先文法的定义

    • 1.算符文法:一个上下无关文法G,如果没有P->,且没有P->...QR...(P,Q,R属于非终结符),则G是一个算符文法。

    • 2.算符优先关系的定义(自底向上,可通过树形结构观察)

      ①a b,G中有P->...ab...或P->...aQb... (在同一产生式中)②a b,G中有P->...aR...的产生式,且R=>b...或R=>Qb... (注意ab相邻)③a b,G中有P->...Rb...的产生式,且R=>...a或R=>...aQ (注意ab相邻)


    2

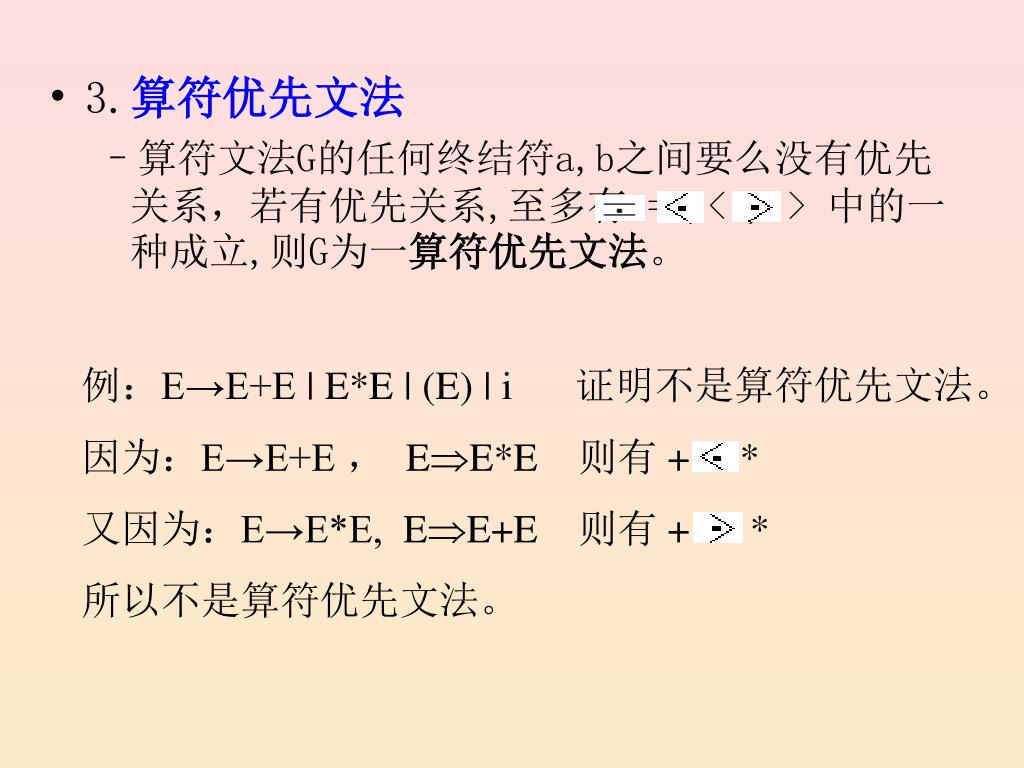

    • 3.算符优先文法

      • 算符文法G的任何终结符a,b之间要么没有优先关系,若有优先关系,至多有 = ,< , > 中的一种成立,则G为一算符优先文法。

    例:E→E+E | E*E | (E) | i 证明不是算符优先文法。

    因为:E→E+E , EE*E 则有 + *

    又因为:E→E*E, EE+E 则有 + *

    所以不是算符优先文法。


    2

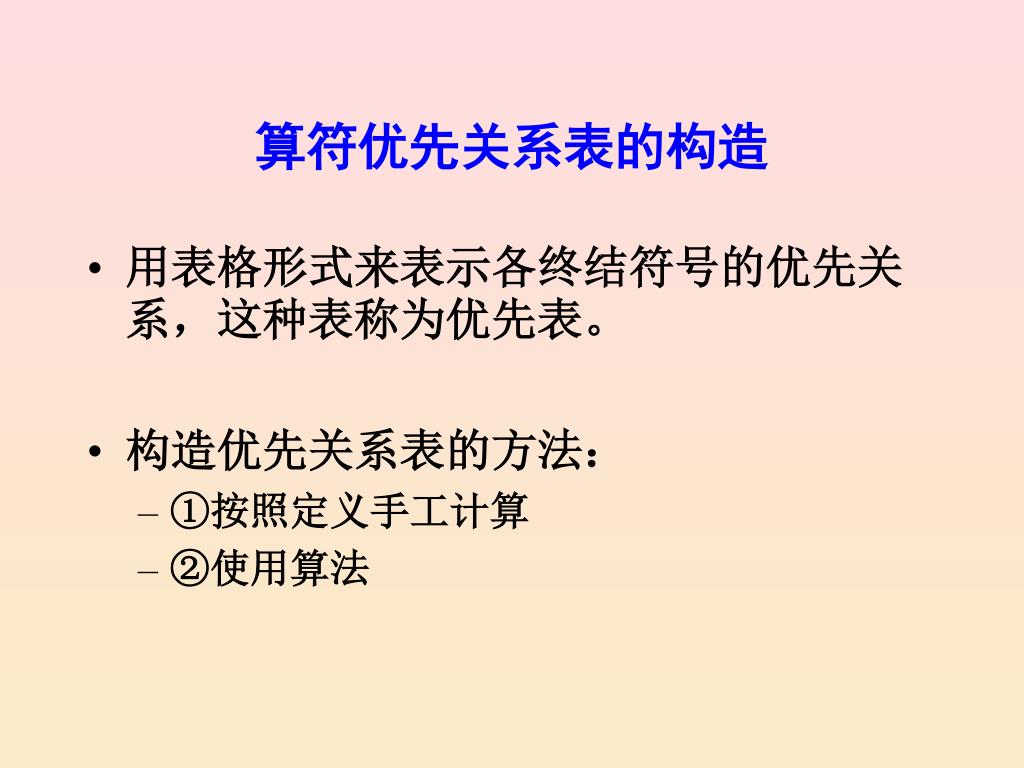

    算符优先关系表的构造

    • 用表格形式来表示各终结符号的优先关系,这种表称为优先表。

    • 构造优先关系表的方法:

      • ①按照定义手工计算

      • ②使用算法


    2

    *

    *

    *

    *

    *

    *

    *

    对于结束符#和其它终结符a有关系: # < a ;a > #

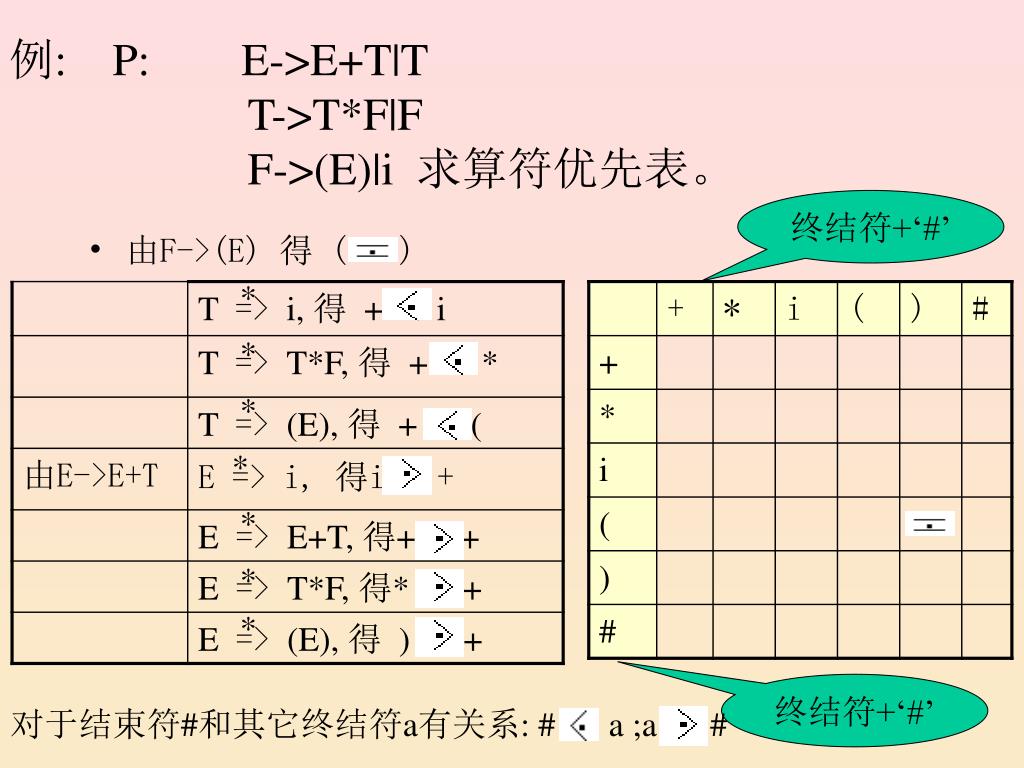

    例:P:E->E+T|TT->T*F|FF->(E)|i 求算符优先表。

    终结符+‘#’

    • 由F->(E) 得 ( = )

    终结符+‘#’


    2

    • 在优先表中,空白部分是一种错误关系

    • 相同的终结符之间的优先关系不一定是

    • 如果有a b,不一定有b a(不具传递性),因为只定义相邻运算符之间的优先关系,a,b相邻时,不一定b,a相邻。

    • a,b之间未必有优先关系( , , )


    2

    +

    +

    由优先性低于的定义和FIRSTVT集合的定义可以得出:

    若存在某个产生式:…aP…,对所有:b∈firstVT(P)

    都有:a < b。

    算符优先关系表的构造算法

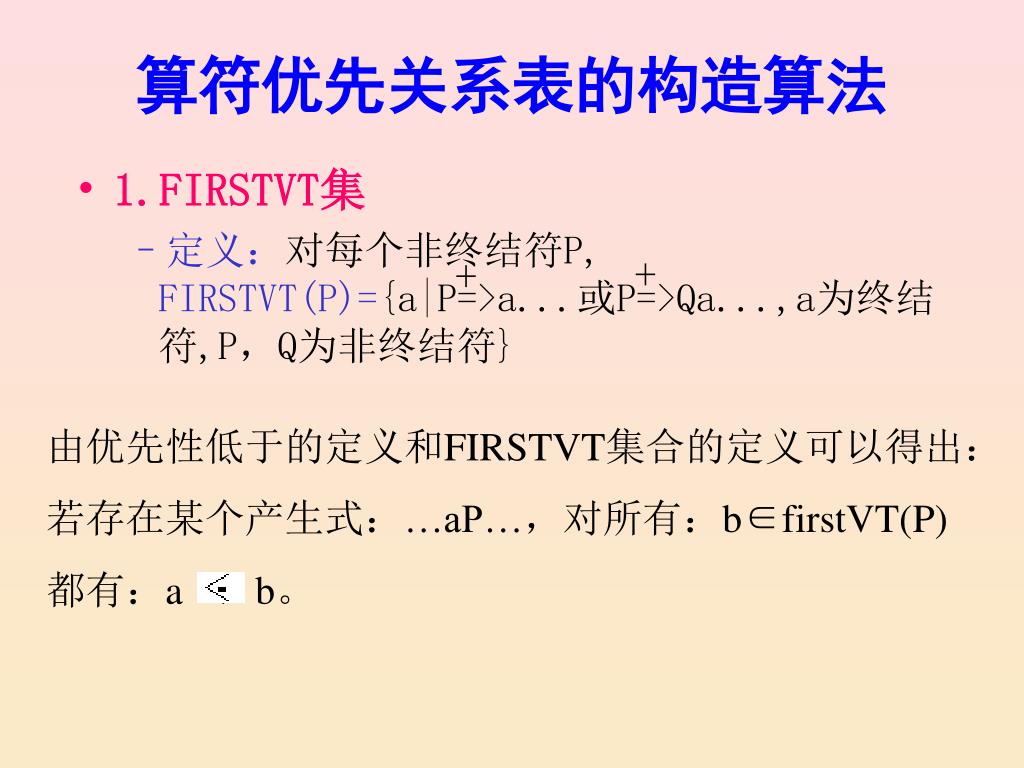

    • 1.FIRSTVT集

      • 定义:对每个非终结符P, FIRSTVT(P)={a|P=>a...或P=>Qa...,a为终结符,P,Q为非终结符}


    Firstvt

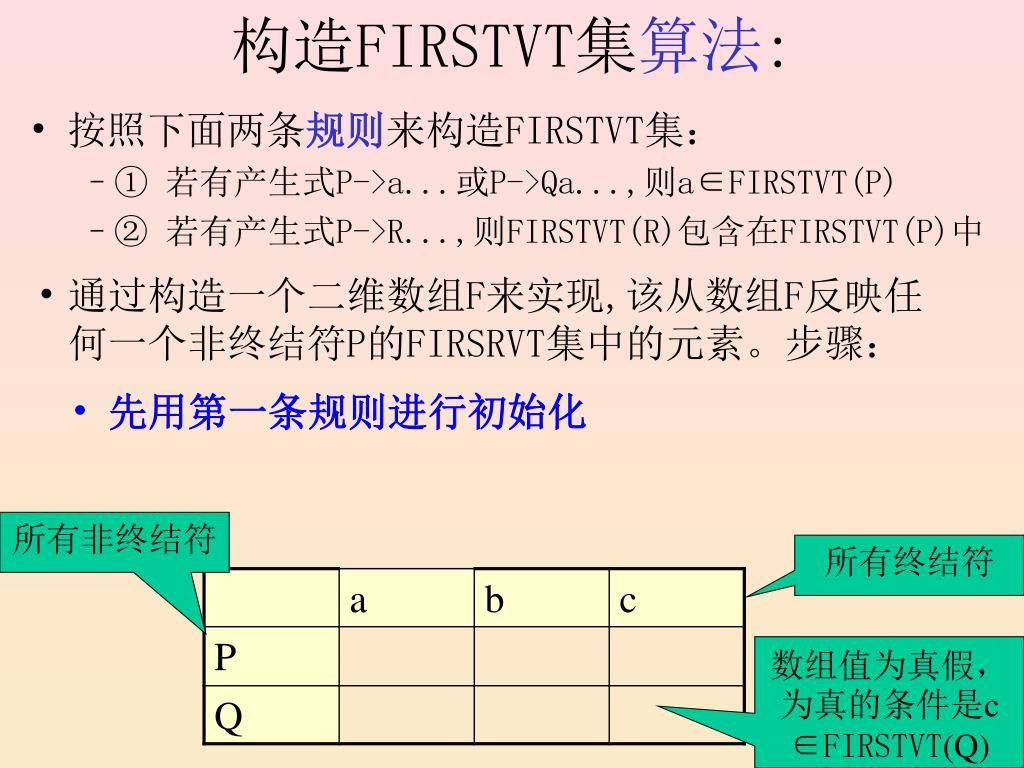

    构造FIRSTVT集算法:

    • 按照下面两条规则来构造FIRSTVT集:

      • ① 若有产生式P->a...或P->Qa...,则a∈FIRSTVT(P)

      • ② 若有产生式P->R...,则FIRSTVT(R)包含在FIRSTVT(P)中

    • 通过构造一个二维数组F来实现,该从数组F反映任何一个非终结符P的FIRSRVT集中的元素。步骤:

    • 先用第一条规则进行初始化

    所有非终结符

    所有终结符

    数组值为真假,为真的条件是c ∈FIRSTVT(Q)


    2

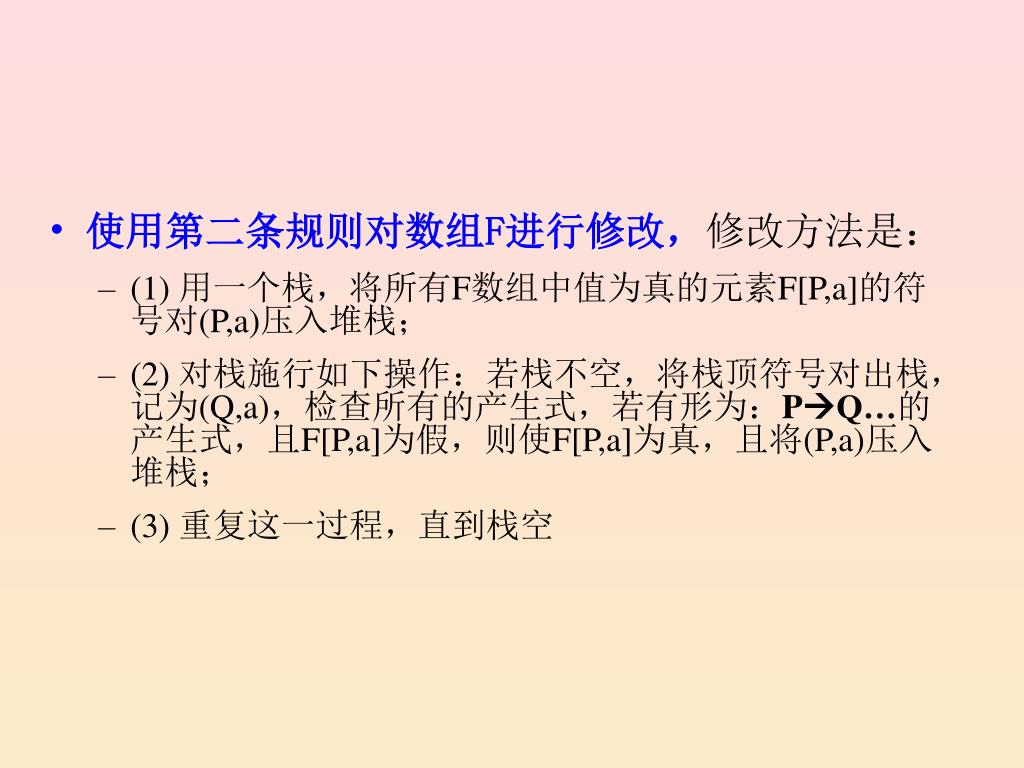

    • 使用第二条规则对数组F进行修改,修改方法是:

      • (1) 用一个栈,将所有F数组中值为真的元素F[P,a]的符号对(P,a)压入堆栈;

      • (2) 对栈施行如下操作:若栈不空,将栈顶符号对出栈,记为(Q,a),检查所有的产生式,若有形为:PQ…的产生式,且F[P,a]为假,则使F[P,a]为真,且将(P,a)压入堆栈;

      • (3) 重复这一过程,直到栈空


    Firstvt1

    EE+T | TTT*F | FF(E) | i

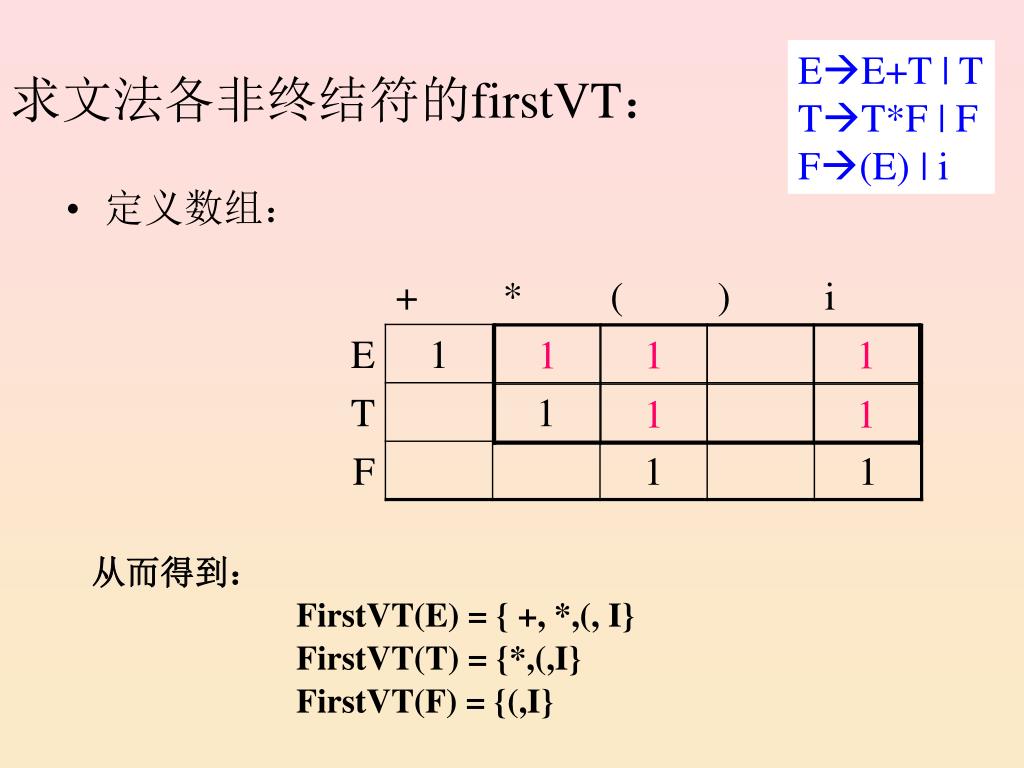

    求文法各非终结符的firstVT:

    • 定义数组:

    从而得到:

    FirstVT(E) = { +, *,(, I}

    FirstVT(T) = {*,(,I}

    FirstVT(F) = {(,I}


    2

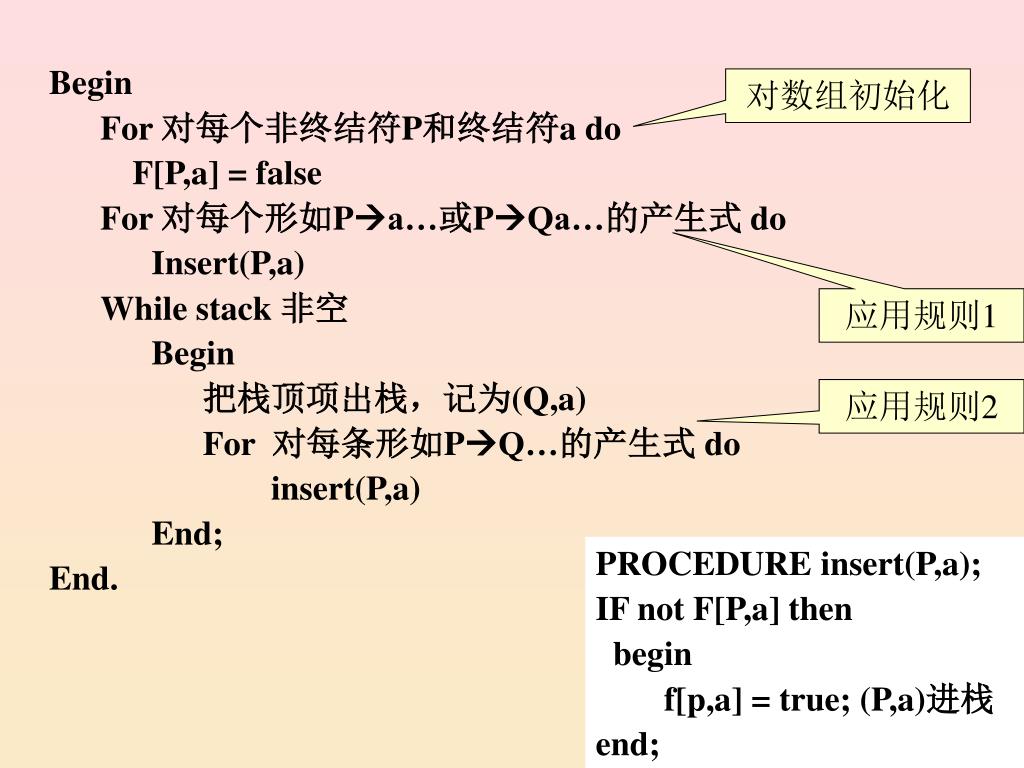

    对数组初始化

    Begin

    For 对每个非终结符P和终结符a do

    F[P,a] = false

    For 对每个形如Pa…或PQa…的产生式 do

    Insert(P,a)

    While stack 非空

    Begin

    把栈顶项出栈,记为(Q,a)

    For 对每条形如PQ…的产生式 do

    insert(P,a)

    End;

    End.

    应用规则1

    应用规则2

    PROCEDURE insert(P,a);

    IF not F[P,a] then

    begin

    f[p,a] = true; (P,a)进栈

    end;


    2

    +

    +

    • 2. 求LASTVT集

      • 定义:LASTVT(P)={a|P => ...a或P =>... aQ,a为终结符,P,Q为非终结符}

    • 构造LASTVT集算法: (思考?)


    2

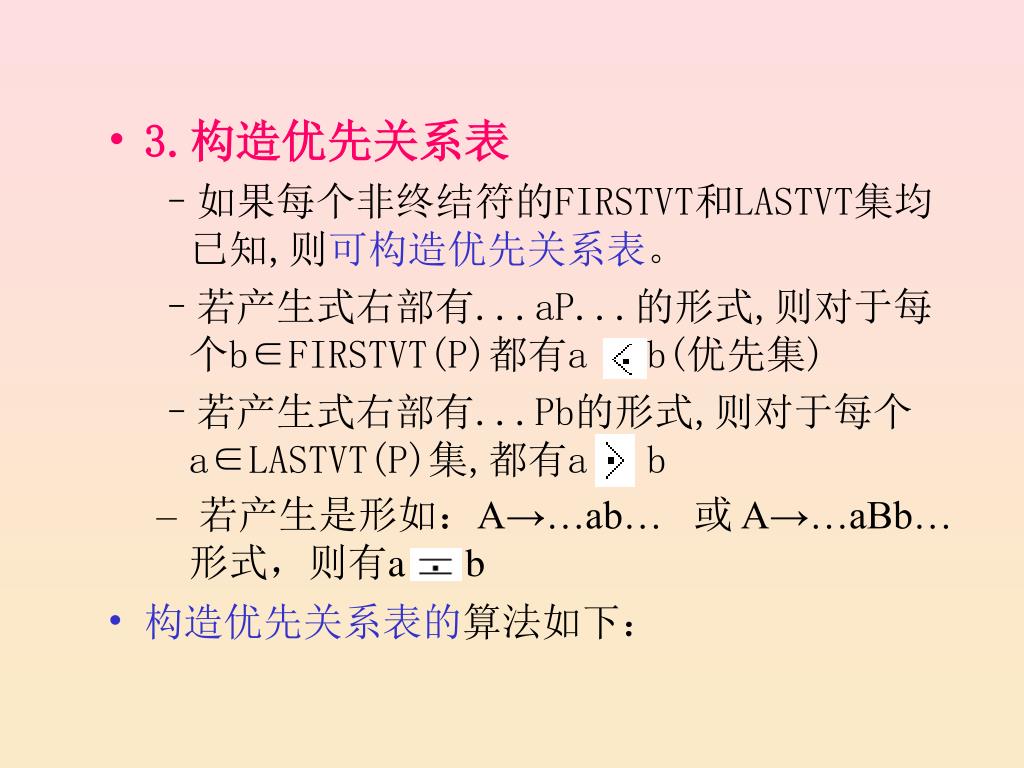

    • 3.构造优先关系表

      • 如果每个非终结符的FIRSTVT和LASTVT集均已知,则可构造优先关系表。

      • 若产生式右部有...aP...的形式,则对于每个b∈FIRSTVT(P)都有a b(优先集)

      • 若产生式右部有...Pb的形式,则对于每个a∈LASTVT(P)集,都有a b

      • 若产生是形如:A→…ab… 或 A→…aBb…形式,则有a b

    • 构造优先关系表的算法如下:


    2

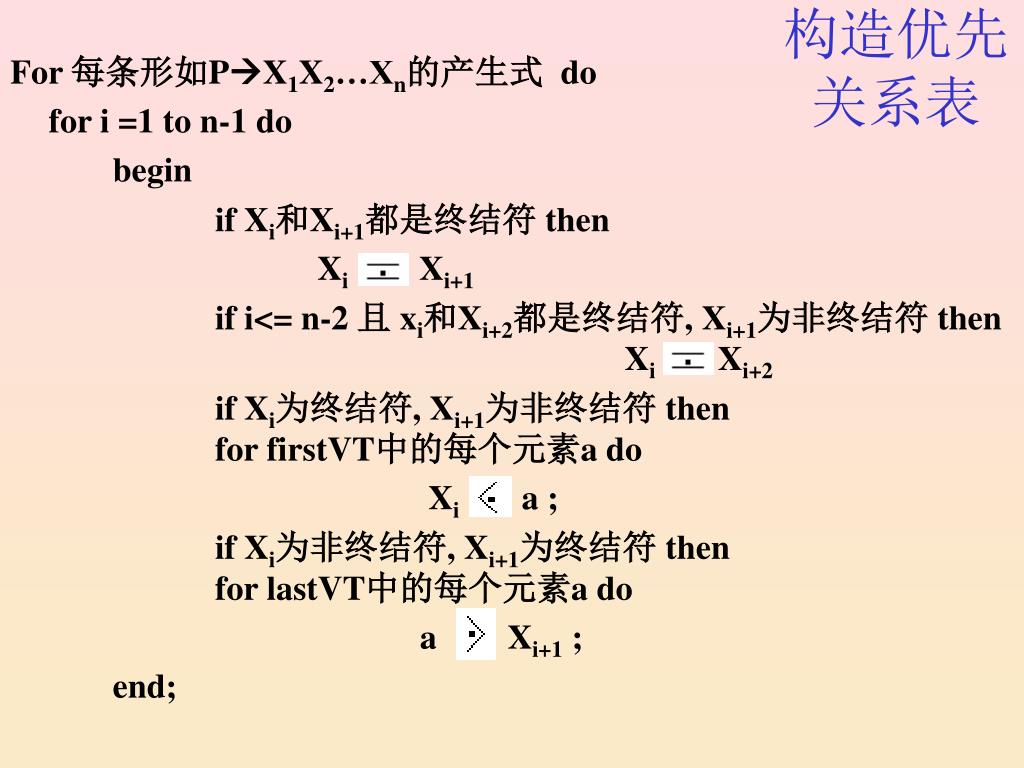

    构造优先关系表

    For 每条形如PX1X2…Xn的产生式 do

    for i =1 to n-1 do

    begin

    if Xi和Xi+1都是终结符 then

    Xi = Xi+1

    if i<= n-2 且 xi和Xi+2都是终结符, Xi+1为非终结符 then Xi = Xi+2

    if Xi为终结符, Xi+1为非终结符 then for firstVT中的每个元素a do

    Xi < a ;

    if Xi为非终结符, Xi+1为终结符 then for lastVT中的每个元素a do

    a > Xi+1 ;

    end;


    2

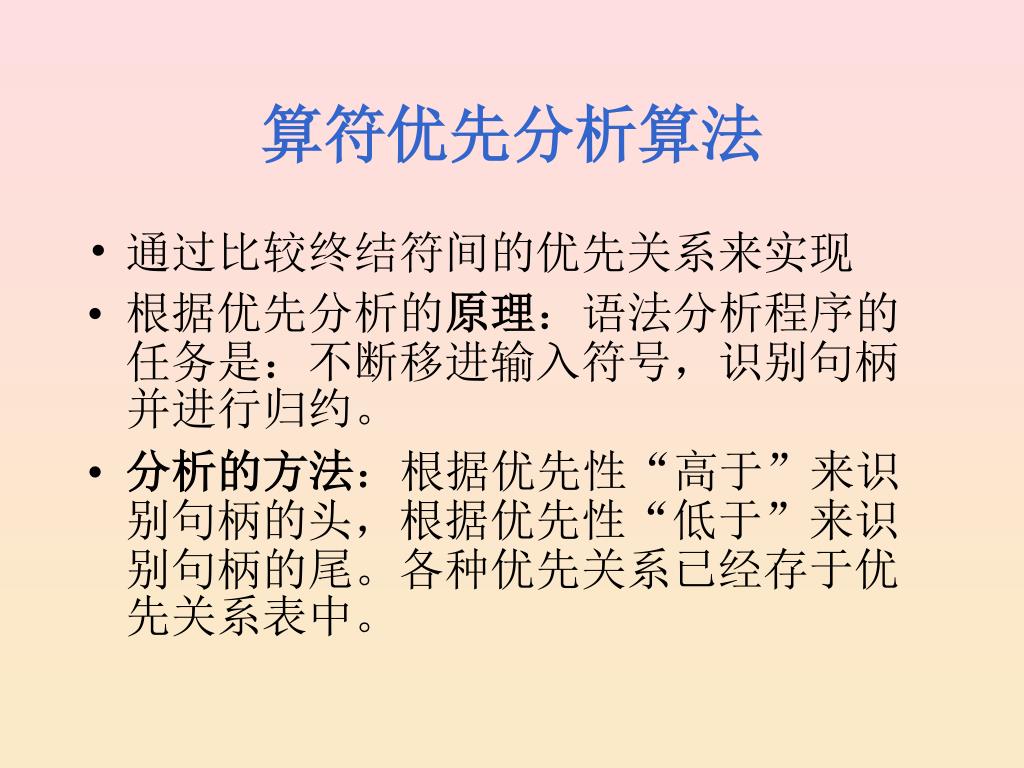

    算符优先分析算法

    • 通过比较终结符间的优先关系来实现

    • 根据优先分析的原理:语法分析程序的任务是:不断移进输入符号,识别句柄并进行归约。

    • 分析的方法:根据优先性“高于”来识别句柄的头,根据优先性“低于”来识别句柄的尾。各种优先关系已经存于优先关系表中。


    2

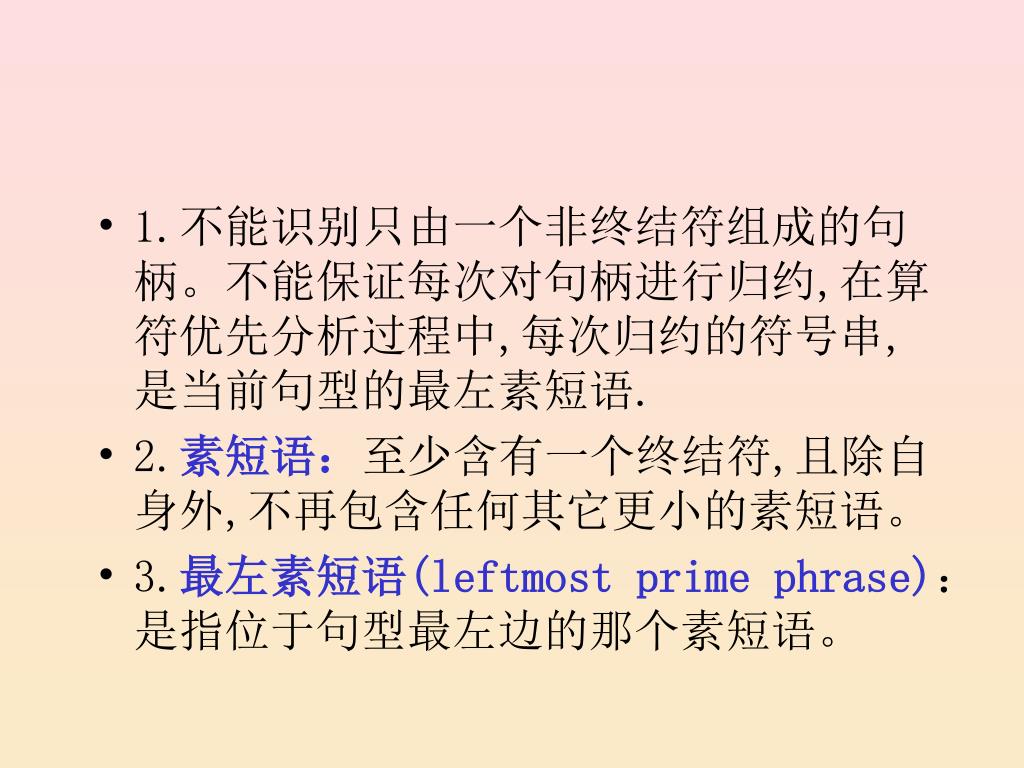

    • 1.不能识别只由一个非终结符组成的句柄。不能保证每次对句柄进行归约,在算符优先分析过程中,每次归约的符号串,是当前句型的最左素短语.

    • 2.素短语:至少含有一个终结符,且除自身外,不再包含任何其它更小的素短语。

    • 3.最左素短语(leftmost prime phrase):是指位于句型最左边的那个素短语。


    T f i

    E

    E + T

    F

    T

    i

    T * F

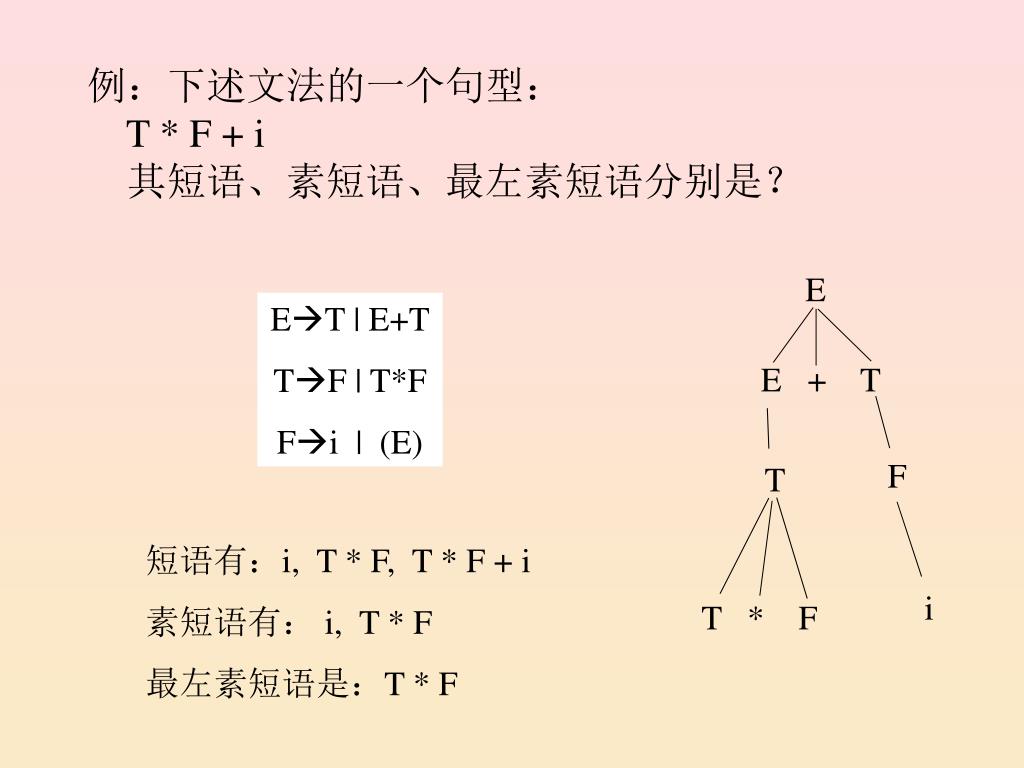

    例:下述文法的一个句型:T * F + i其短语、素短语、最左素短语分别是?

    ET | E+T

    TF | T*F

    Fi | (E)

    短语有:i, T * F, T * F + i

    素短语有: i, T * F

    最左素短语是:T * F


    2

    • 一个算符文法G的某个句型的最左素短语可描述:

      设句型的一般形式为(Ni∈VN∪{ε},ai ∈VT

      #N1a1 N2a2…Nnan #

      它的最左素短语是满足下列条件的最左子串:

      Niai Ni+1ai+1…Njaj Nj+1

      其中:ai-1≮ai,,

      ai≡ai+1≡…..≡aj-1≡aj,

      aj≯aj+1

    该定理说明了最左素短语与周围符号之间的关系


    2

    E

    E

    +

    T

    E

    +

    T

    F

    P

    T

    T

    *

    F

    i

    • 例:文法G

    • E->E+T|TT->T*F|FF->(E)|i

    • 句型T+T*F+i的语法树如图:

    根据语法树可知:

    句型#T+T*F+i#的短语有:

    T — 相对非终结符E的短语

    T*F — 相对非终结符T的短语

    T+T*F — 相对非终结符E的短语

    i — 相对非终结符P、F、T的短语

    T+T*F+i —相对非终结符E的短语

    根据素短语的定义可知:

    i和T*F为素短语。

    其中:T+T*F (含T*F素短语)、 T+T*F+i (含T*F素短语) 和 T(不含终结符)也不是素短语

    T*F为最左素短语。


    2

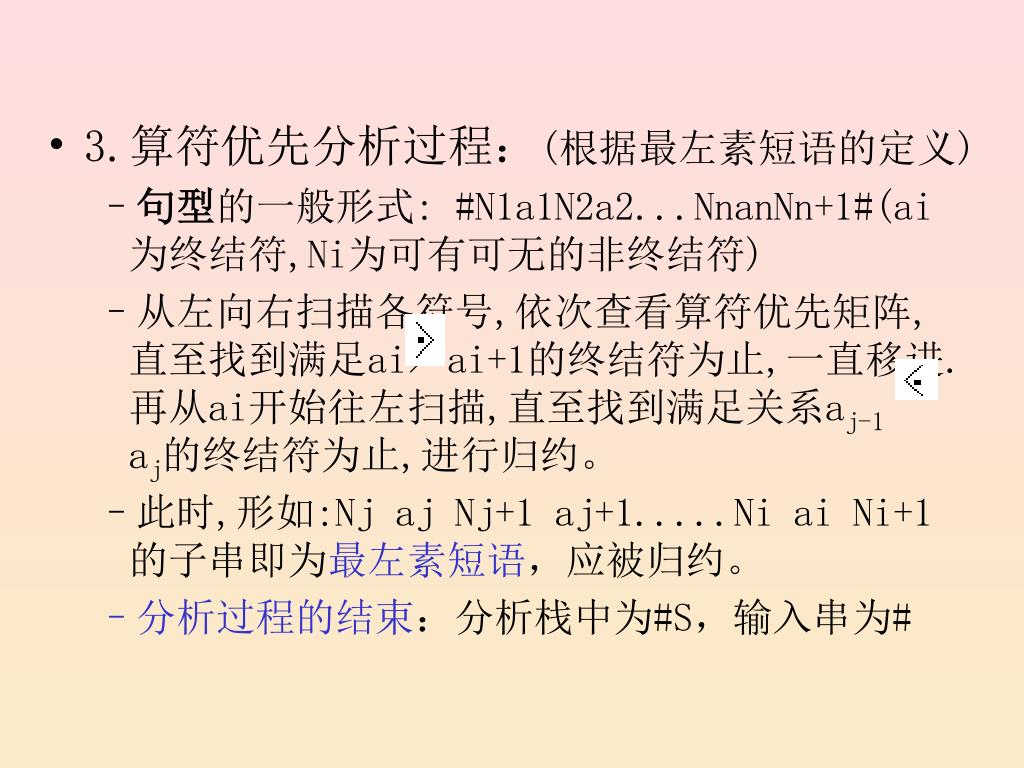

    • 3.算符优先分析过程:(根据最左素短语的定义)

      • 句型的一般形式: #N1a1N2a2...NnanNn+1#(ai为终结符,Ni为可有可无的非终结符)

      • 从左向右扫描各符号,依次查看算符优先矩阵,直至找到满足ai> ai+1的终结符为止,一直移进.再从ai开始往左扫描,直至找到满足关系aj-1 aj的终结符为止,进行归约。

      • 此时,形如:Nj aj Nj+1 aj+1.....Ni ai Ni+1的子串即为最左素短语,应被归约。

      • 分析过程的结束:分析栈中为#S,输入串为#


    2

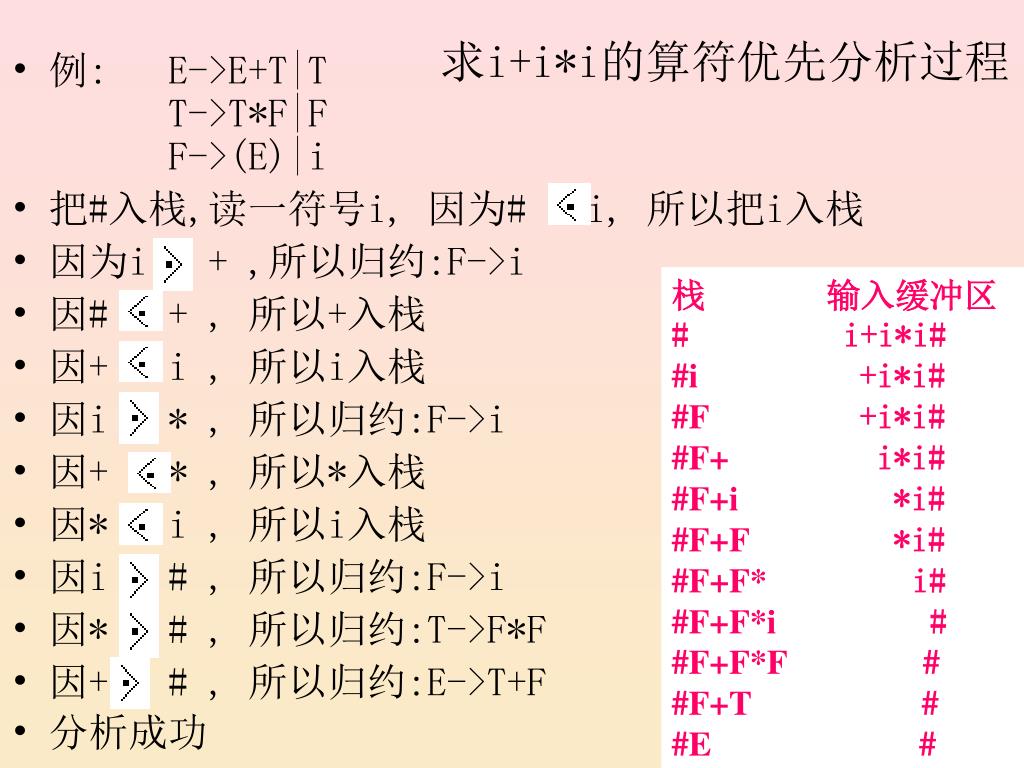

    求i+i*i的算符优先分析过程

    • 例: E->E+T|T T->T*F|FF->(E)|i

    • 把#入栈,读一符号i, 因为# < i, 所以把i入栈

    • 因为i > + ,所以归约:F->i

    • 因# < + , 所以+入栈

    • 因+ < i , 所以i入栈

    • 因i > * , 所以归约:F->i

    • 因+ < * , 所以*入栈

    • 因* < i , 所以i入栈

    • 因i > # , 所以归约:F->i

    • 因* > # , 所以归约:T->F*F

    • 因+ > # , 所以归约:E->T+F

    • 分析成功

    栈 输入缓冲区

    # i+i*i#

    #i +i*i#

    #F +i*i#

    #F+ i*i#

    #F+i *i#

    #F+F *i#

    #F+F* i#

    #F+F*i #

    #F+F*F #

    #F+T #

    #E #


    2

    k:=1;s[k] = ‘#’;

    Repeat

    a := 下一个输入符号;

    If s[k] ∈Vt THEN j:=k ELSE j:=k-1;

    WHILE s[j] > a DO

    BEGIN

    repeat

    q:=s[j];

    if s[j-1] ∈Vt THEN j:=j-1 else j:=j-2;

    UNTIL s[j] < q;

    把s[j+1]….s[k]归约为某个N;

    k:=j+1;

    s[k] := N;

    END

    If s[j] < a or s[j] = a THEN

    begin k:=k+1; s[k]:=a; end;

    else error;

    UNTIL a=‘#’;


    2

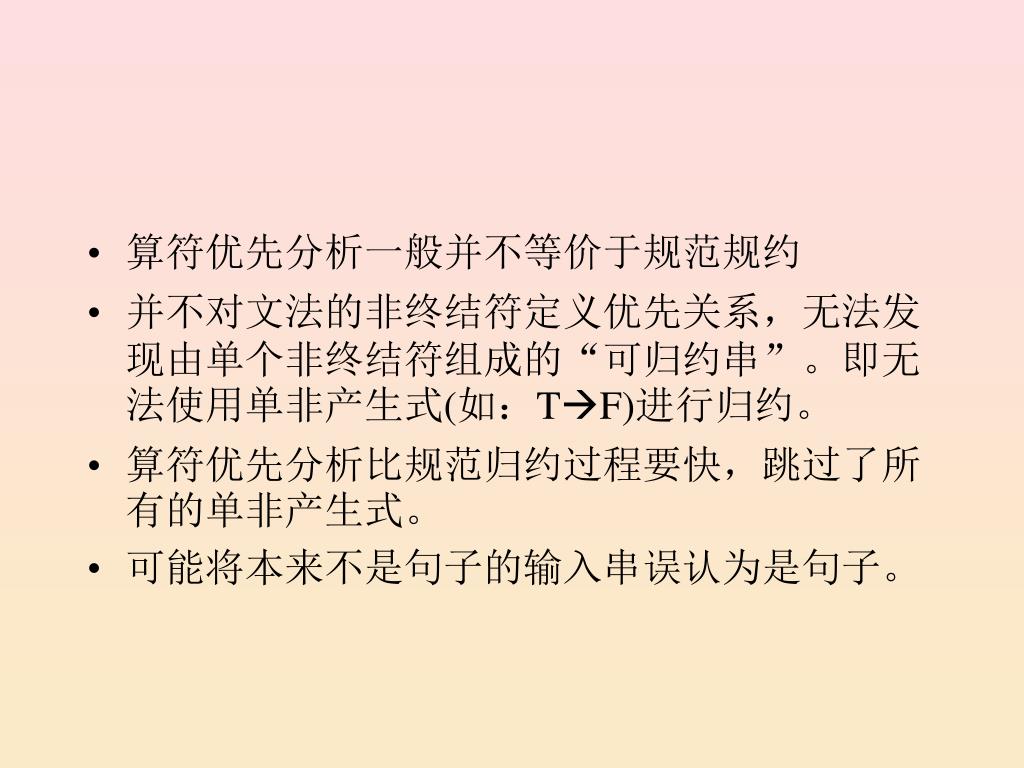

    • 算符优先分析一般并不等价于规范规约

    • 并不对文法的非终结符定义优先关系,无法发现由单个非终结符组成的“可归约串”。即无法使用单非产生式(如:TF)进行归约。

    • 算符优先分析比规范归约过程要快,跳过了所有的单非产生式。

    • 可能将本来不是句子的输入串误认为是句子。


    2

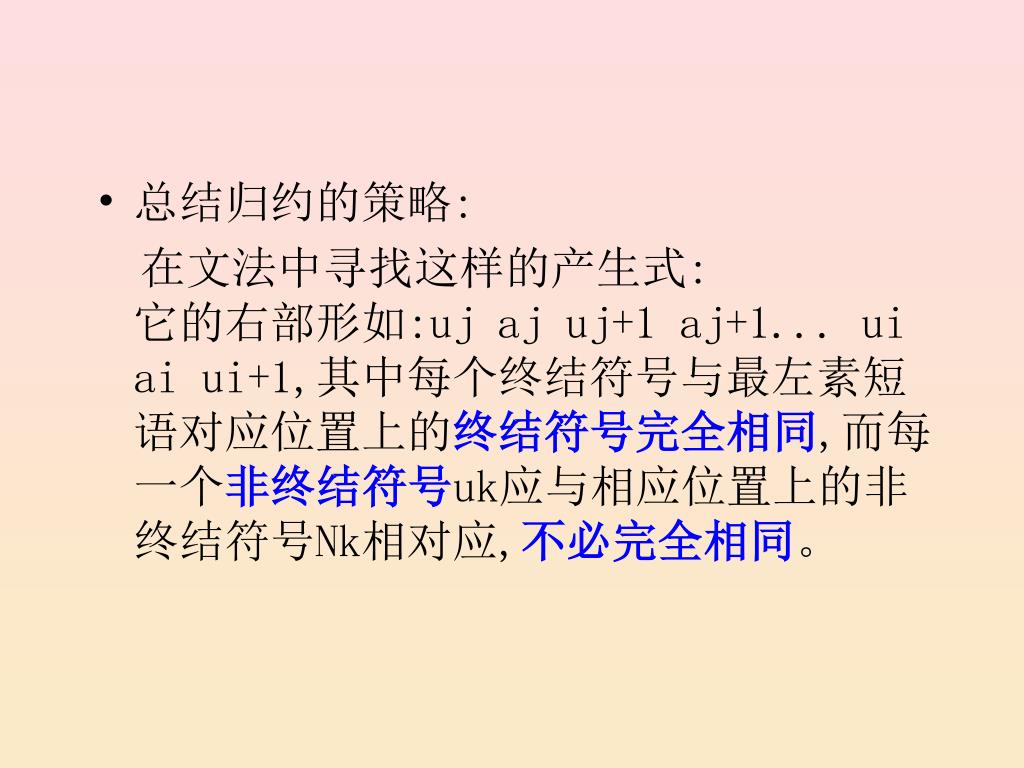

    • 总结归约的策略:

      在文法中寻找这样的产生式:它的右部形如:uj aj uj+1 aj+1... ui ai ui+1,其中每个终结符号与最左素短语对应位置上的终结符号完全相同,而每一个非终结符号uk应与相应位置上的非终结符号Nk相对应,不必完全相同。


    2

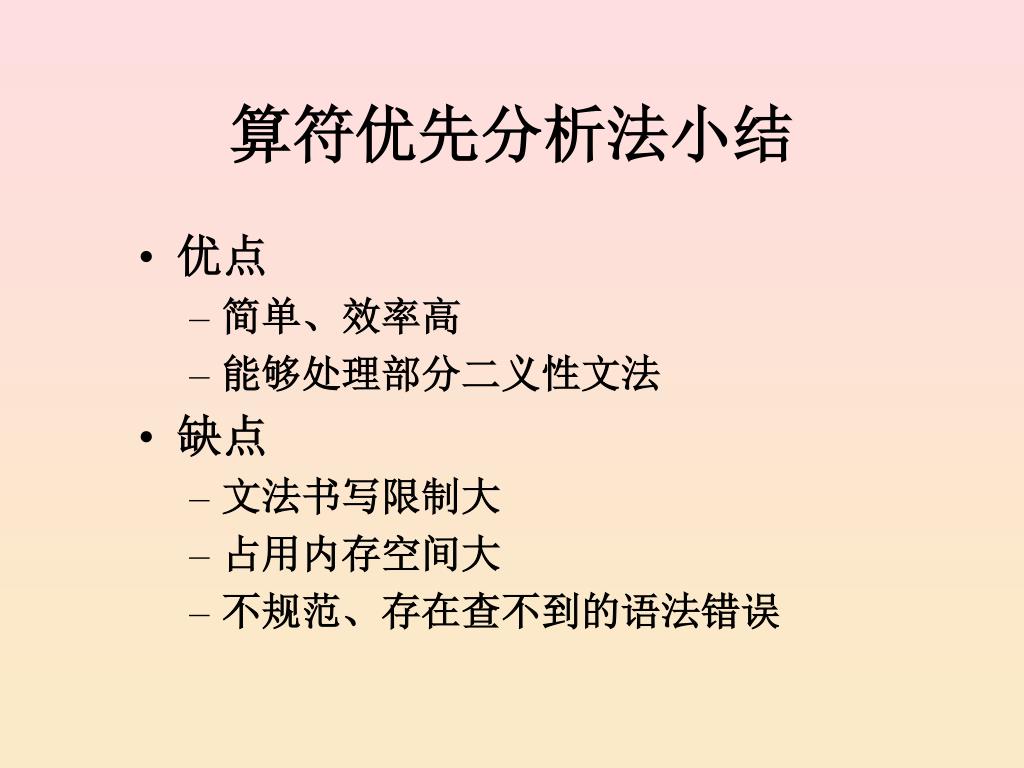

    算符优先分析法小结

    • 优点

      • 简单、效率高

      • 能够处理部分二义性文法

    • 缺点

      • 文法书写限制大

      • 占用内存空间大

      • 不规范、存在查不到的语法错误


    2

    练习

    设文法为:

    E’→#E# T→F

    E→E+T F→P↑F|P

    E→T P→(E )

    T→T*F P→I

    求算符优先关系表。(分析过程见吕映芝课本)
