Pemadatan Tanah

Alat – alat yang digunakan : Tamping Foot Roller Grid Roller Vibratory Plate Baby Roller. Pemadatan Tanah. Mirip seperti sheepsfoot roller dengan luas cakupan pemadatan lebih tinggi yaitu 40% dan tekanan kontak 1400 – 8400 kPa .

halona
Download Presentation

Pemadatan Tanah

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

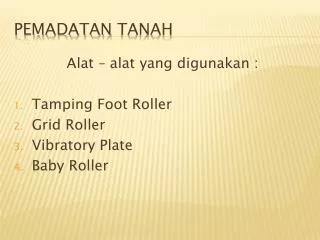

  1. Alat – alat yang digunakan : Tamping Foot Roller Grid Roller Vibratory Plate Baby Roller Pemadatan Tanah

  2. Miripsepertisheepsfoot roller denganluascakupanpemadatanlebihtinggiyaitu 40% dantekanankontak 1400 – 8400 kPa. Tamping roller baikdigunakanuntukjenistanahlempungberpasirdengankedalamanefektifpemadatansekitar 15 sampai 25 cm. 1. Tamping Foot Roller

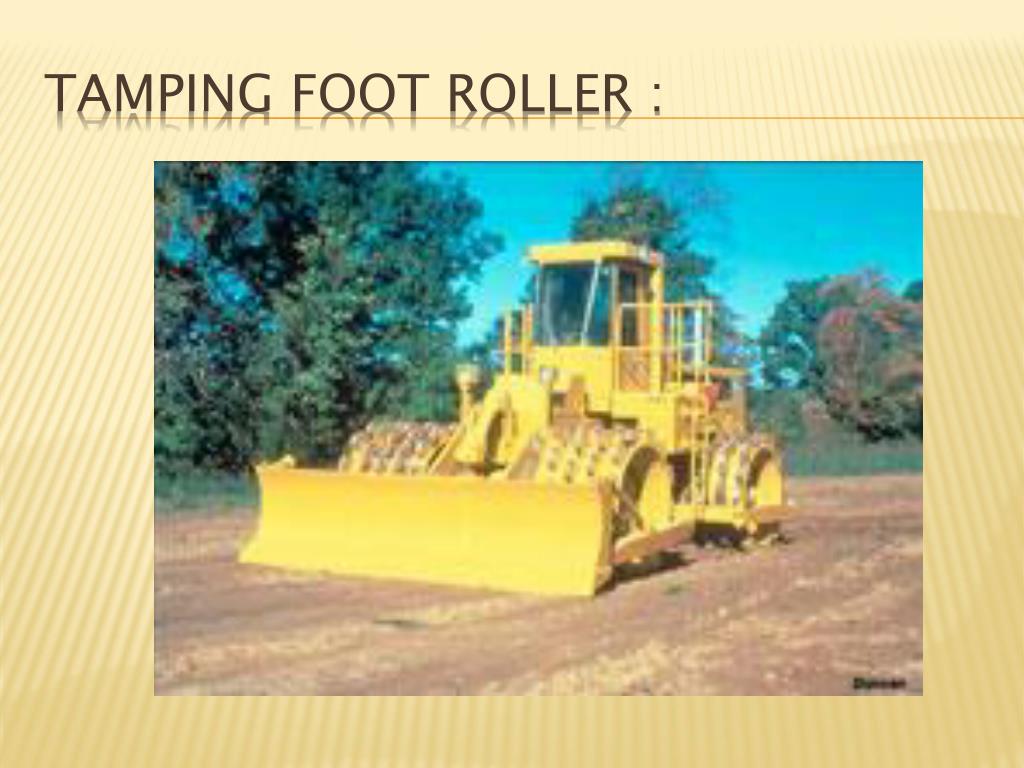

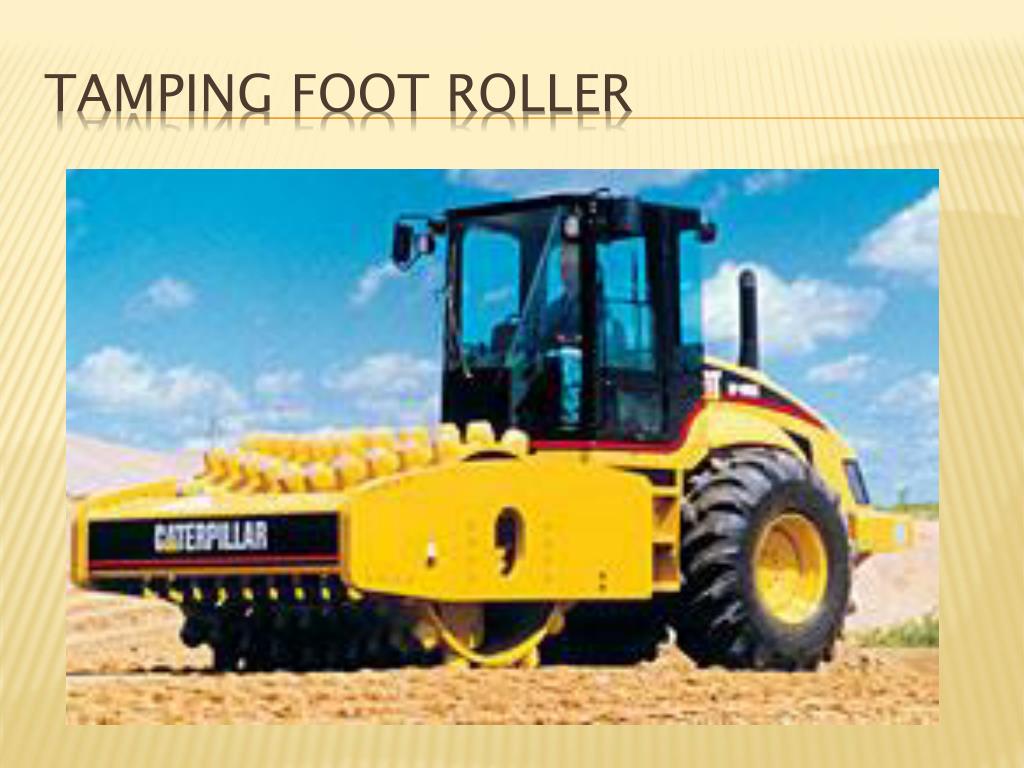

  3. Tamping Foot Roller :

  4. Tamping Foot Roller

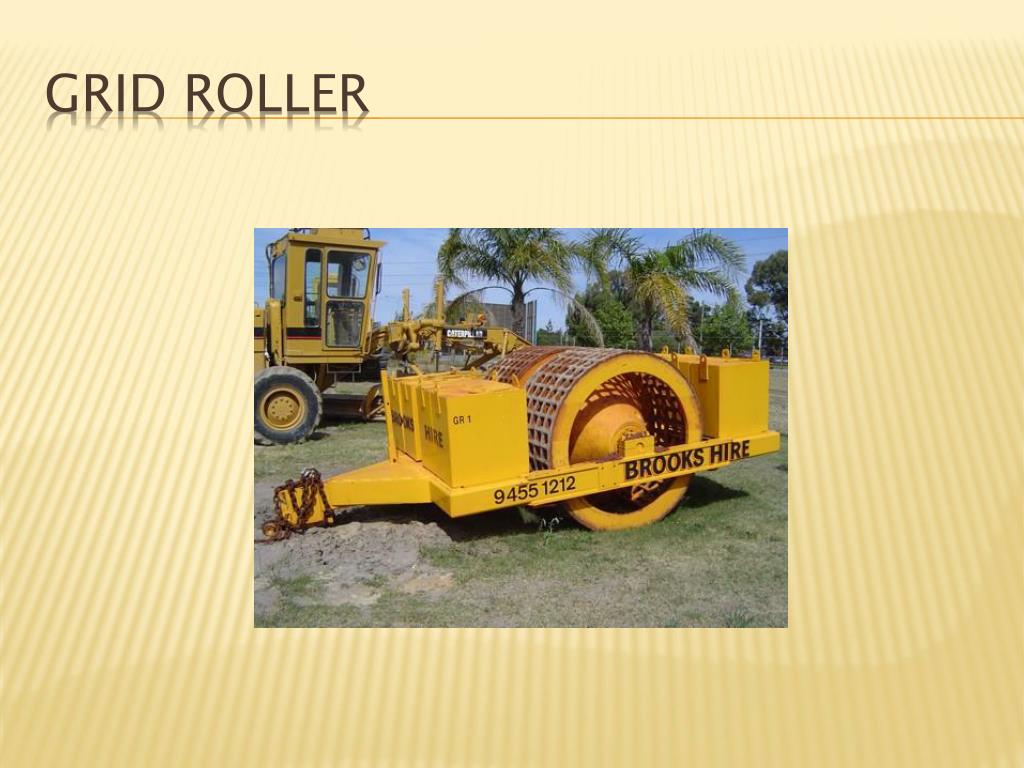

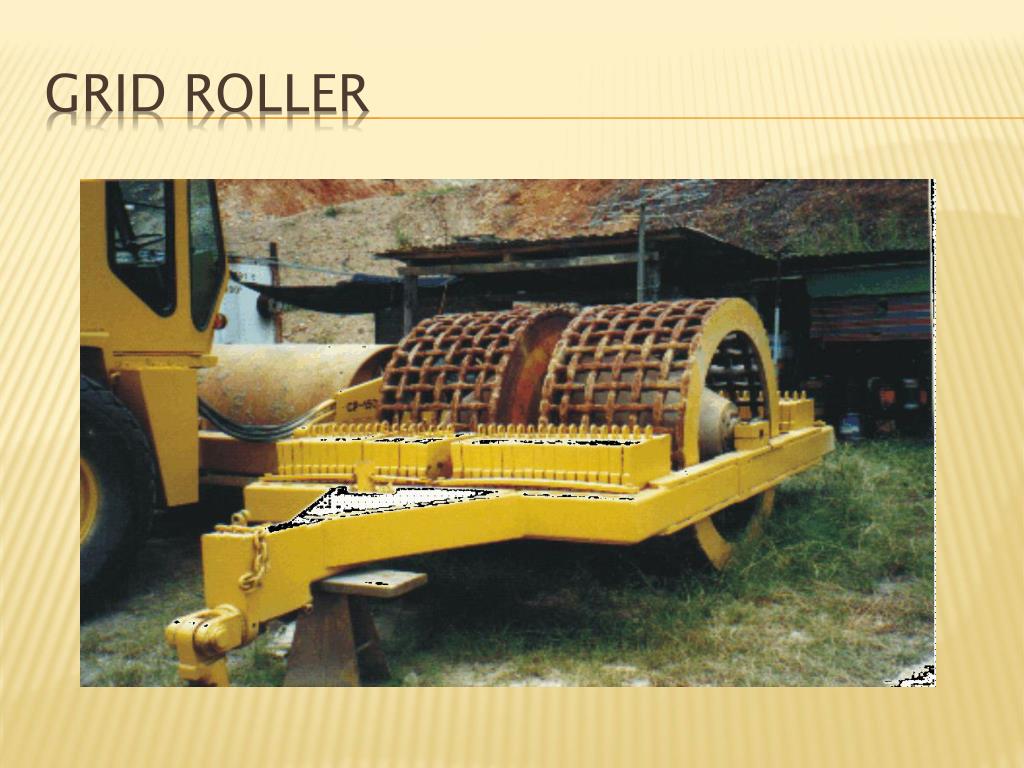

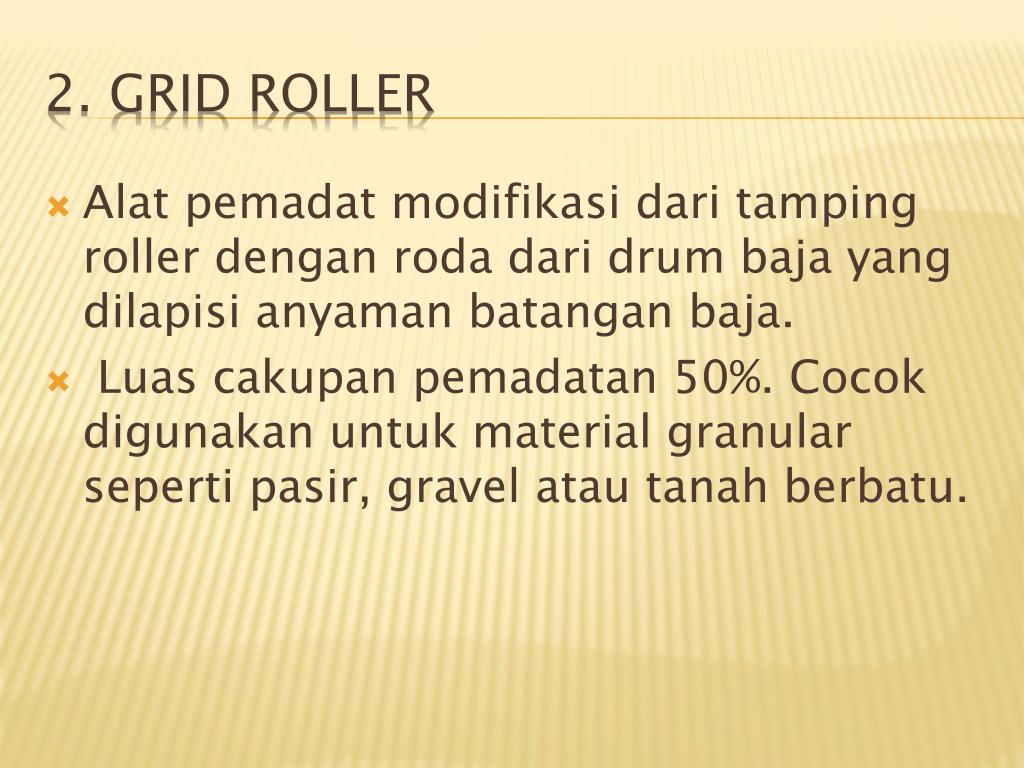

  5. Alatpemadatmodifikasidari tamping roller denganrodadari drum baja yang dilapisianyamanbatanganbaja. Luascakupanpemadatan 50%. Cocokdigunakanuntuk material granular sepertipasir, gravel atautanahberbatu. 2. Grid Roller

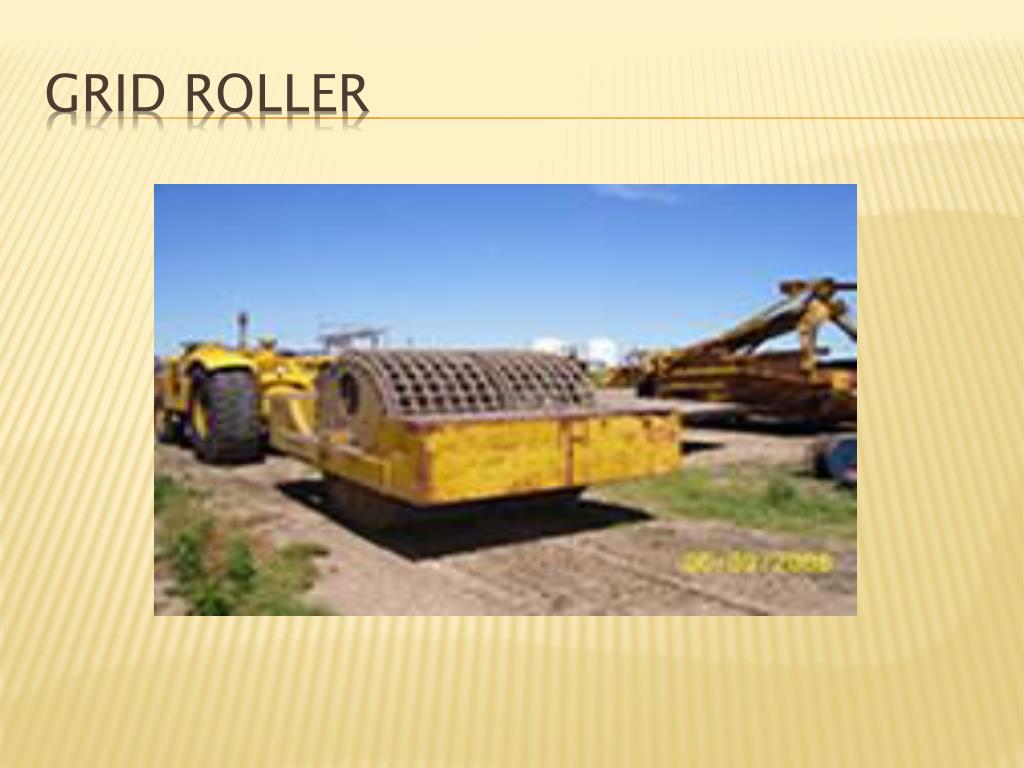

  6. Grid Roller

  7. Grid Roller

  8. Grid Roller

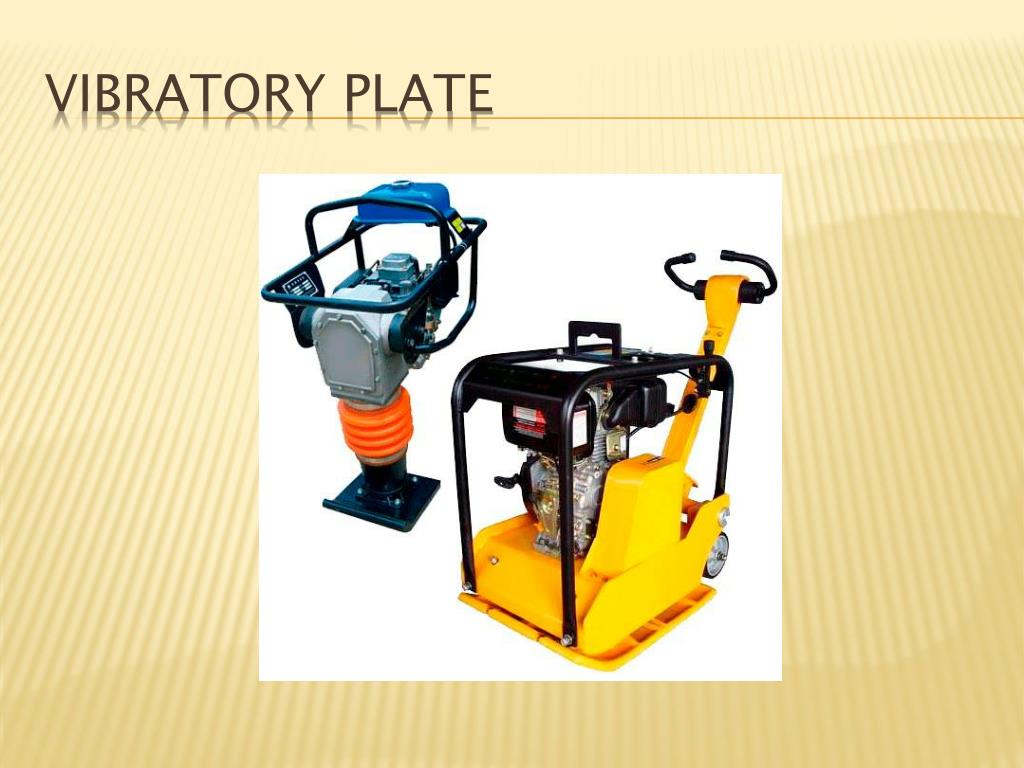

  9. Alatpemadatberupapelat, dikenalumumdengannamastamper. Digunakanpada area yang sempitdan area yang mempunyairesikotinggijikadigunakanalatpemadatbesarseperti smooth wheel roller dsb. 3. Vibratory Plate

  10. Vibratory Plate

  11. Vibratory Plate

  12. Alatpemadat smooth wheel roller yang berukurankecil. Kemampuan 10 – 30 kPa. 4. Baby Roller

  13. Baby Roller

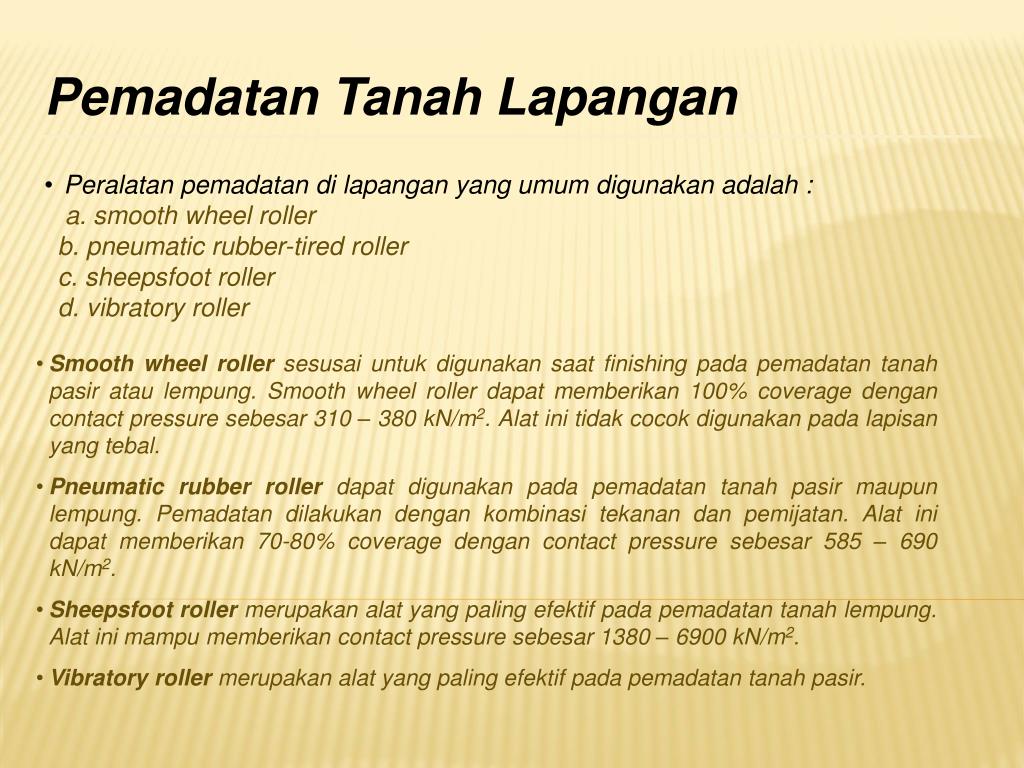

  14. Pemadatan Tanah Lapangan • Peralatanpemadatan di lapangan yang umumdigunakanadalah : • a. smooth wheel roller • b. pneumatic rubber-tired roller • c. sheepsfoot roller • d. vibratory roller • Smooth wheel rollersesusaiuntukdigunakansaat finishing padapemadatantanahpasirataulempung. Smooth wheel roller dapatmemberikan 100% coverage dengan contact pressure sebesar 310 – 380 kN/m2. Alatinitidakcocokdigunakanpadalapisan yang tebal. • Pneumatic rubber rollerdapatdigunakanpadapemadatantanahpasirmaupunlempung. Pemadatandilakukandengankombinasitekanandanpemijatan. Alatinidapatmemberikan 70-80% coverage dengan contact pressure sebesar 585 – 690 kN/m2. • Sheepsfoot rollermerupakanalat yang paling efektifpadapemadatantanahlempung. Alatinimampumemberikan contact pressure sebesar 1380 – 6900 kN/m2. • Vibratory rollermerupakanalat yang paling efektifpadapemadatantanahpasir.

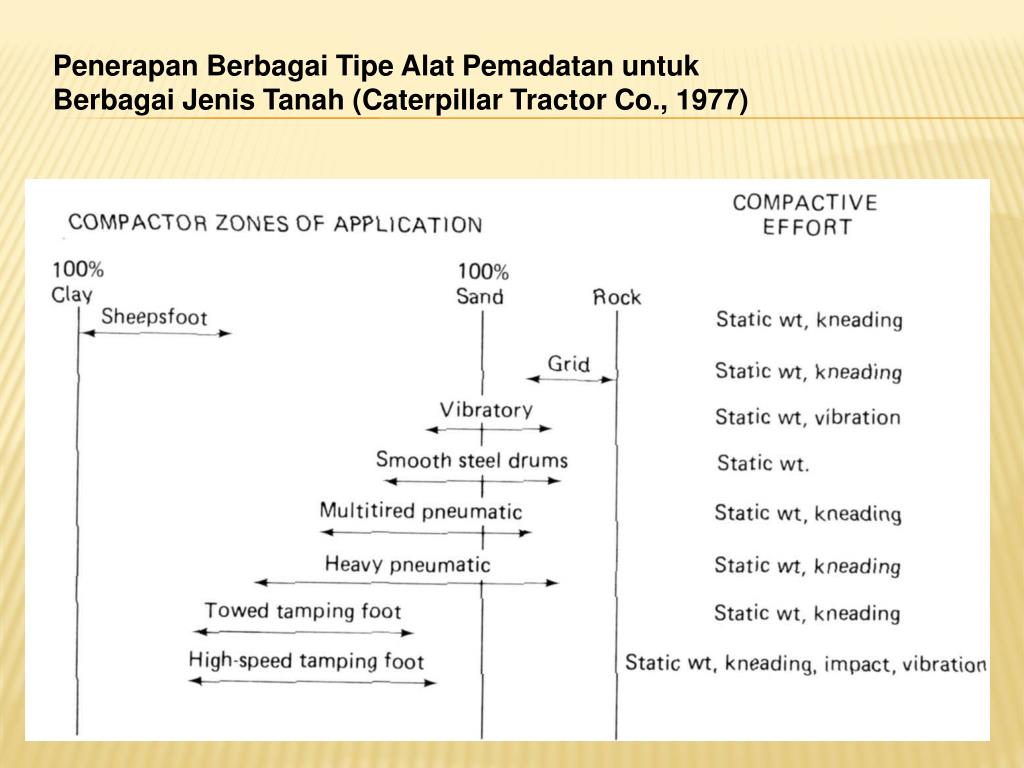

  15. Penerapan Berbagai Tipe Alat Pemadatan untuk Berbagai Jenis Tanah (Caterpillar Tractor Co., 1977)

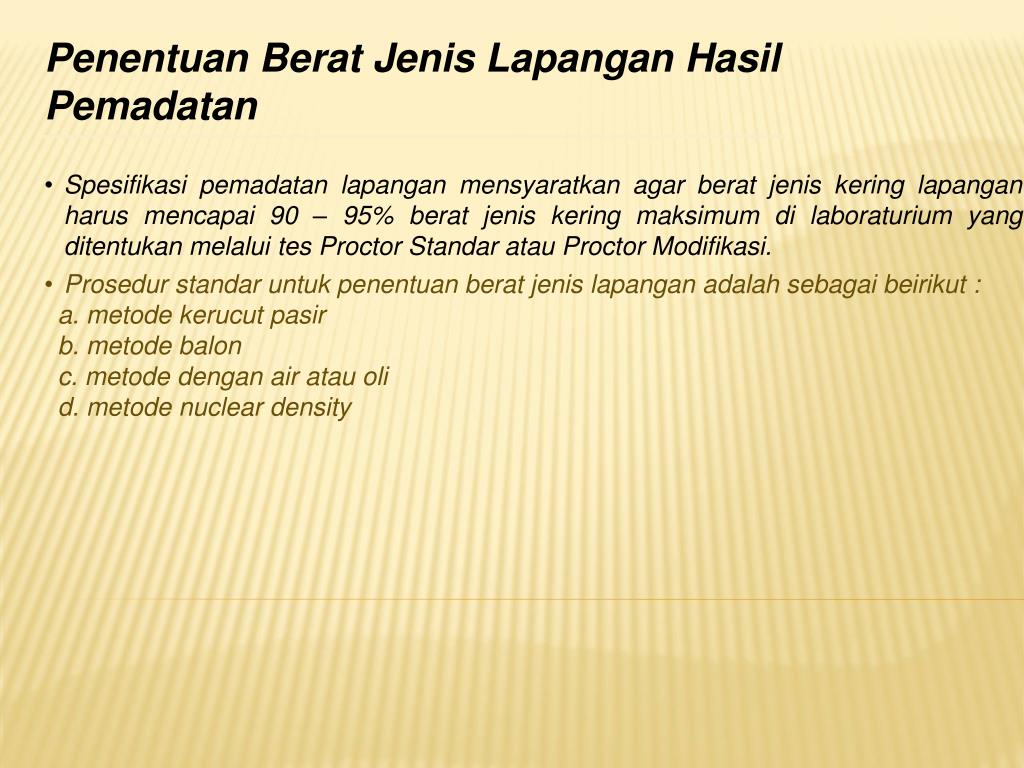

  16. Penentuan Berat Jenis Lapangan Hasil Pemadatan • Spesifikasi pemadatan lapangan mensyaratkan agar berat jenis kering lapangan harus mencapai 90 – 95% berat jenis kering maksimum di laboraturium yang ditentukan melalui tes Proctor Standar atau Proctor Modifikasi. • Prosedurstandaruntukpenentuanberatjenislapanganadalahsebagaibeirikut : • a. metodekerucutpasir • b. metodebalon • c. metodedengan air atauoli • d. metode nuclear density

  17. Pasir Ottawa Kerucut a). Kerucut Pasir Balon b). Balon Oli atau Air d). Nuclear Density c). Oli atau Air

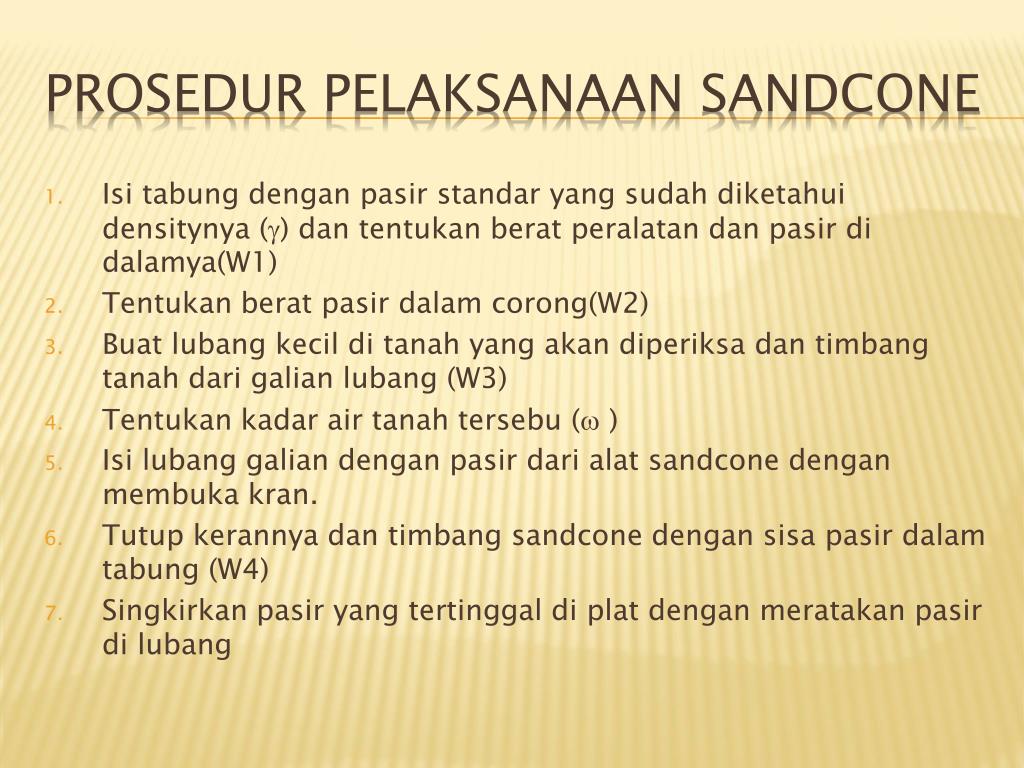

  18. Isi tabungdenganpasirstandar yang sudahdiketahuidensitynya () dantentukanberatperalatandanpasir di dalamya(W1) Tentukanberatpasirdalamcorong(W2) Buatlubangkecil di tanah yang akandiperiksadantimbangtanahdarigalianlubang (W3) Tentukankadar air tanahtersebu ( ) Isi lubanggaliandenganpasirdarialatsandconedenganmembukakran. Tutupkerannyadantimbangsandconedengansisapasirdalamtabung (W4) Singkirkanpasir yang tertinggal di plat denganmeratakanpasir di lubang Prosedurpelaksanaansandcone

  19. Ws= W1-(W2-W4) Volume lubang, Beratkeringtanah di lapangana: Perhitungannya

  20. Spesifikasi Teknis yg Umum Digunakan Accept Reject

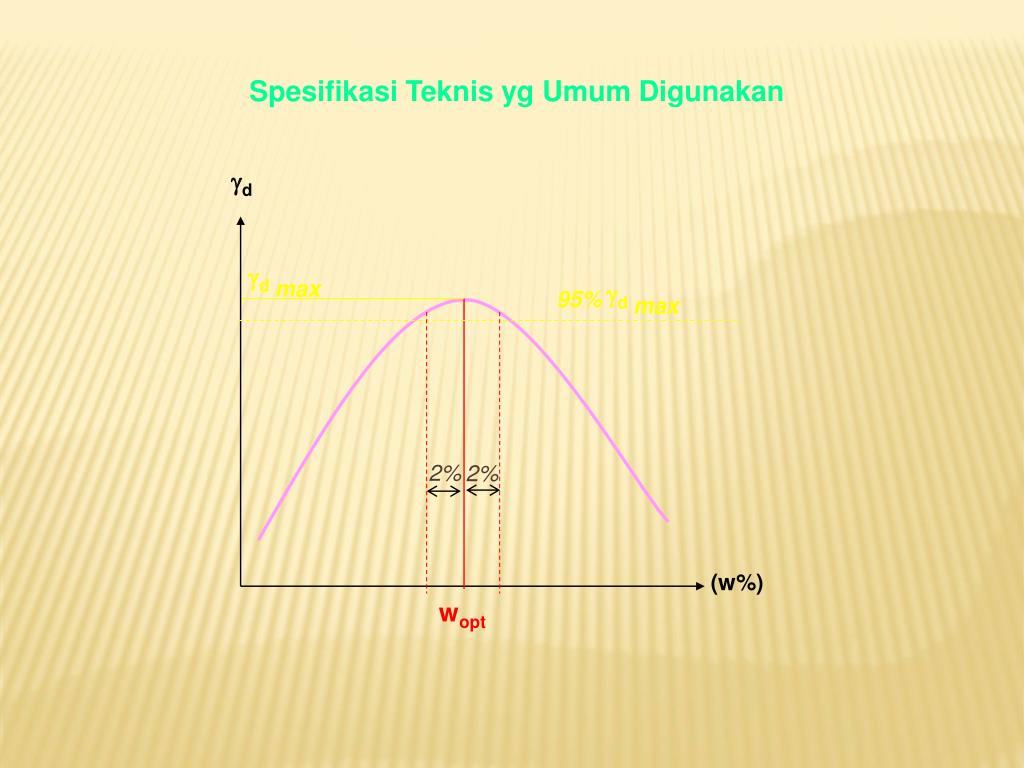

  21. Spesifikasi Teknis yg Umum Digunakan gd gd max 95% gd max 2% 2% (w%) wopt

  22. Contohsoal
