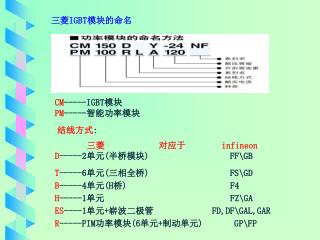

三菱IGBT模块的命名

CM-----IGBT模块

PM-----智能功率模块

结线方式:

三菱 对应于 infineon

D-----2单元(半桥模块) FF\GB

T-----6单元(三相全桥) FS\GD

B-----4单元(H桥) F4

H-----1单元 FZ\GA

ES----1单元+崭波二极管 FD,DF\GAL,GAR

R-----PIM功率模块(6单元+制动单元) GP\FP


Igbt infineon
三菱IGBT模块与infineon模块的系列名比较

系列名:三菱

第3代前期:H系列。

第3代后期:U系列, KA系列FS\GD

第4代:F系列,DUS系列(高频)

第5代:NF/A系列,NFH系列,Mega Power Dual。

系列名:infineon (芯片技术共分为四代)

第一代:PT型 后缀为”DN1”只要以600V系列为主

第二代:NPT型 后缀为”DN2\DLC\S4”

第三代:沟槽栅(trench gate)+电终止层技术(field stop)

后缀为”T3\E3”

第四代:基于第三代的技术优化,与第三代相比,提升了开关速

度,关断的波形更为平滑,更低的饱和压降.

后缀为”T4\E4\P4”


Infineon igbt
Infineon与三菱IGBT模块用在商用电磁炉上的性能比较

电磁炉常用的IGBT模块比较(三菱与infineon)

半桥系列:

Infineon: KS4, KT4,DN2系列

KS4: FF100R12KS4\FF150R12KS4\FF200R12KS4\FF300R12KS4

KT4:

FF200R12KT4\FF300R12KT4\FF450R12KT4

DN2:

BSM50/75/100/150/200GB120DN2/BSM100GB120DN2K

三菱: H系列,A系列,NFM系列

H系列:

CM100DY-24H\CM150DY-24H\CM200DY-24H\CM300DY-24H\CM400DY-24H

A系列:

CM100DY-24A\CM150DY-24A\CM200DY-24A\CM300DY-24A\CM400DY-24A

NFM系列:

CM100DC-24NFM\ CM150DC-24NFM\CM200DC-24NFM\CM300DC-24NFM


Infineon igbt1
Infineon与三菱IGBT模块用在商用电磁炉上的性能参数比较

电磁炉常用的IGBT模块比较(三菱与infineon)

Infineon( KS4, KT4系列) 与 三菱(H系列,A系列,NFM系列)比较的优势:

1. 温升: infineon模块温升低,据以前用三菱模块而现在使用 infineon模块的客户(金肯...等)反馈,可节省20-30%的散热片.

2. 开关频率:infineon模块开关频率要高于三菱模块, infineon KS4系列的硬开关频率最大可达40K,KT4可达20K.

3. 结温更高,infineon采用第四芯片技术的KT4系列,结温高达175℃(在直流下Tvj=175℃,在开关状态下150℃),而三菱所有IGBT模块的结温最大为150 ℃ (在直流下Tvj=150℃,在开关状态下125℃),

4. 过流能力:据以前用三菱模块而现在使用infineon模块的客户 (金肯...等)反馈,infineon模块的实际过流能力强于三菱.


Infineon igbt2
Infineon与三菱IGBT模块用在商用电磁炉上的性能参数比较

5. 饱和压降(以200A模块为例)

infineon模块KT4系列饱和压降 :

Tvj=25℃. VCE(sat)=1.75 V

Tvj=125℃. VCE(sat)=2.05 V

Tvj=150℃. VCE(sat)=1.75 V

三菱模块H系列的饱和压降:

Tvj=25℃. VCE(sat)=2.9 V

Tvj=125℃. VCE(sat)=2.85 V

三菱NFM系列的饱和压降:

Tvj=25℃. VCE(sat)=3.0 V

Tvj=125℃. VCE(sat)=3.0 V

通过以上数据比较很明显,在饱和压降方面infineon要低于三菱.
