Magnetski mediji op enito diskete kartice vrpce

Magnetski mediji (općenito) DisketeKarticeVrpce

(c) S.Šutalo i D.Grundler, 2007.


Magnetski mediji

Magnetski mediji

  • Kod magnetskih se medija na noseći nemagnetski materijal nanosi sloj metala koji se može trajno magnetizirati.

  • Računalo mora biti uključeno samo dok traje pohrana ili čitanje.

  • Ovi mediji su jednostavni za upotrebu a na njih se podaci mogu pohranjivati i s njih brisati mnogo puta.

(c) S.Šutalo i D.Grundler, 2007.

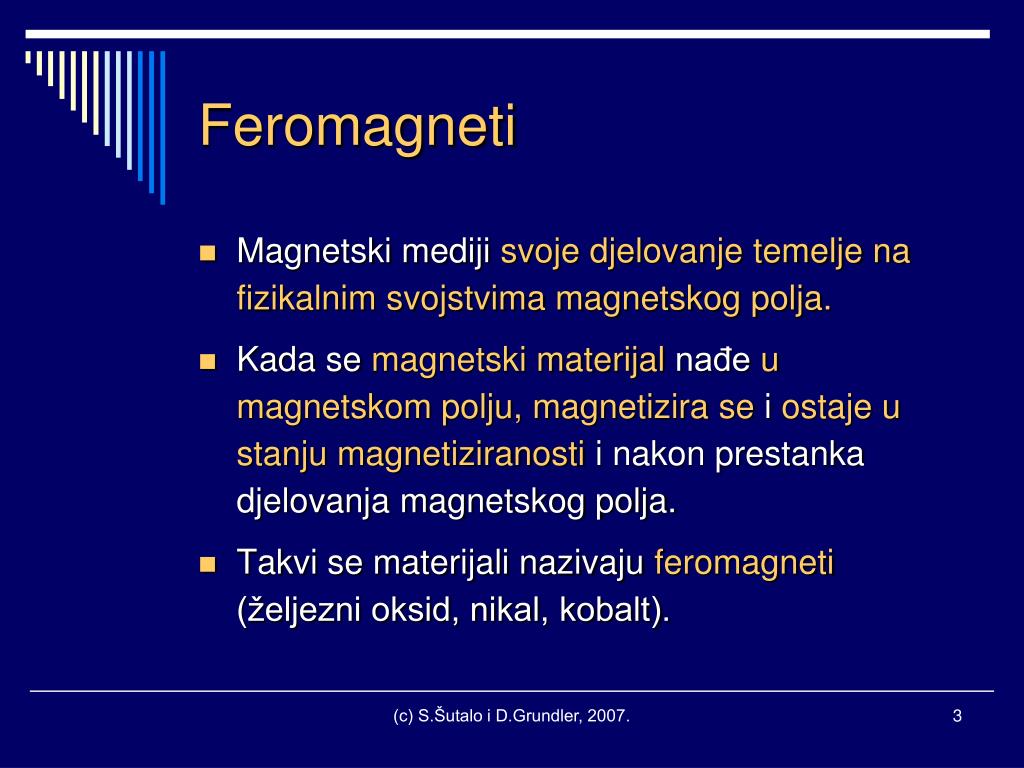

Feromagneti

Feromagneti

  • Magnetski mediji svoje djelovanje temelje na fizikalnim svojstvima magnetskog polja.

  • Kada se magnetski materijal nađe u magnetskom polju, magnetizira sei ostaje u stanju magnetiziranosti i nakon prestanka djelovanja magnetskog polja.

  • Takvi se materijali nazivaju feromagneti (željezni oksid, nikal, kobalt).

(c) S.Šutalo i D.Grundler, 2007.


Pohrana

Pohrana

  • Podaci se na magnetski medij spremajuuz pomoć magnetske glave.

  • Magnetska glava je zavojnica namotana na tvrdu feritnu jezgru (elektromagnet).

  • Kroz zavojnicu protječe električna struja koja stvara magnetsko polje neposredno uz površinu glave.

(c) S.Šutalo i D.Grundler, 2007.


Pohrana1

Pohrana

  • Magnetsko polje magnetizira djelić površine magnetskog sloja diska.

(c) S.Šutalo i D.Grundler, 2007.


Pohrana2

Pohrana

  • Promjenom smjera i jakosti struje koja prolazi kroz zavojnicu glave, mijenja se magnetsko polje.

  • Posljedica je različito magnetiziranje djelića površine magnetskog medija.

(c) S.Šutalo i D.Grundler, 2007.


Pohrana3

Pohrana

  • Nule i jedinice se zapisuju kao različito orijentirani magneti u magnetskom sloju medija.

magnetskisloj medija

magnetskaglava

(c) S.Šutalo i D.Grundler, 2007.


Itanje

Čitanje

  • Pri čitanju se koristi svojstvo elektromagnetske indukcije.

  • To je pojava induciranja (stvaranja) električne struje u vodiču koji se nalazi u promjenjivom magnetskom polju.

  • Magnetizirana površinaprolazi ispred glave i inducira električnu struju u zavojnici glave.

(c) S.Šutalo i D.Grundler, 2007.


Itanje1

Čitanje

  • Inducirana struja i njen smjer ovise o jakosti magnetskog polja, njegovom smjeru, brzini promjene magnetskog polja ispred glave i udaljenosti glave od diska.

  • Podaci se čitaju na temelju promjene inducirane električne struje.

(c) S.Šutalo i D.Grundler, 2007.


Disketa

Disketa

  • Disketa (savitljivi disk, meki disk engl.floppy disk, FD) je magnetski medijza trajnu pohranu podataka.

  • Diskete su bile među prvim medijima koji suomogućili razmjenu podatakaizmeđu računala.

(c) S.Šutalo i D.Grundler, 2007.


Kratka povijest disketa

Kratka povijest disketa

  • Prve diskete korištene su od 1967. (Alan Shugart).

  • Promjer im je bio8 palaca (engl. inch).

  • S obzirom na izvedbu, kapaciteti su im bili 256, 512, 600 i 1200 KB.

(c) S.Šutalo i D.Grundler, 2007.


Kratka povijest disketa1

Kratka povijest disketa

  • Početkom 80-tih u upotrebu su ušle diskete čiji je promjer bio 5,25 palaca.

  • S obzirom na izvedbu, mogle su pohraniti 360, 600, 720 ili 1200 KB podataka.

  • Diskete su naziv “floppy”dobile zbog omota od savitljive plastike (engl. flexible plastic envelope).

(c) S.Šutalo i D.Grundler, 2007.


Kratka povijest disketa2

Kratka povijest disketa

  • Sredinom osamdesetih pojavile su se diskete u omotaču od tvrde plastikepromjera 3,5 palaca, kapaciteta od720 KB ili 1,44MB.

(c) S.Šutalo i D.Grundler, 2007.


Kratka povijest disketa3

Kratka povijest disketa

  • Danas magnetske diskete kapaciteta 1,44MB ne zadovoljavaju potrebe prijenosavelikih količina digitalnih podataka.

  • Ipak će još uvijek uspješno spasiti korisnika prisiljenog da operacijski sustav “podigne” sa sistemske (engl. boot) diskete.

(c) S.Šutalo i D.Grundler, 2007.


Gra a diskete

Građa diskete

  • Magnetska se disketa sastoji od diska načinjenog od savitljive plastike (nosilac) na koji je nanesen sloj feromagnetskog materijala (za zapis podataka).

  • U sredini diska je metalni prsten.

(c) S.Šutalo i D.Grundler, 2007.


Gra a diskete1

Građa diskete

  • Disk je smješten u kućišteod tvrde plastike a dio na kojem magnetska glava pristupa podacimazaštićen je metalnim zasunom.

  • Unutarnja strana omotačaomogućava čišćenje površine diska od mogućih nečistoća a ujedno smanjuje trenje između omotača i diska.

(c) S.Šutalo i D.Grundler, 2007.

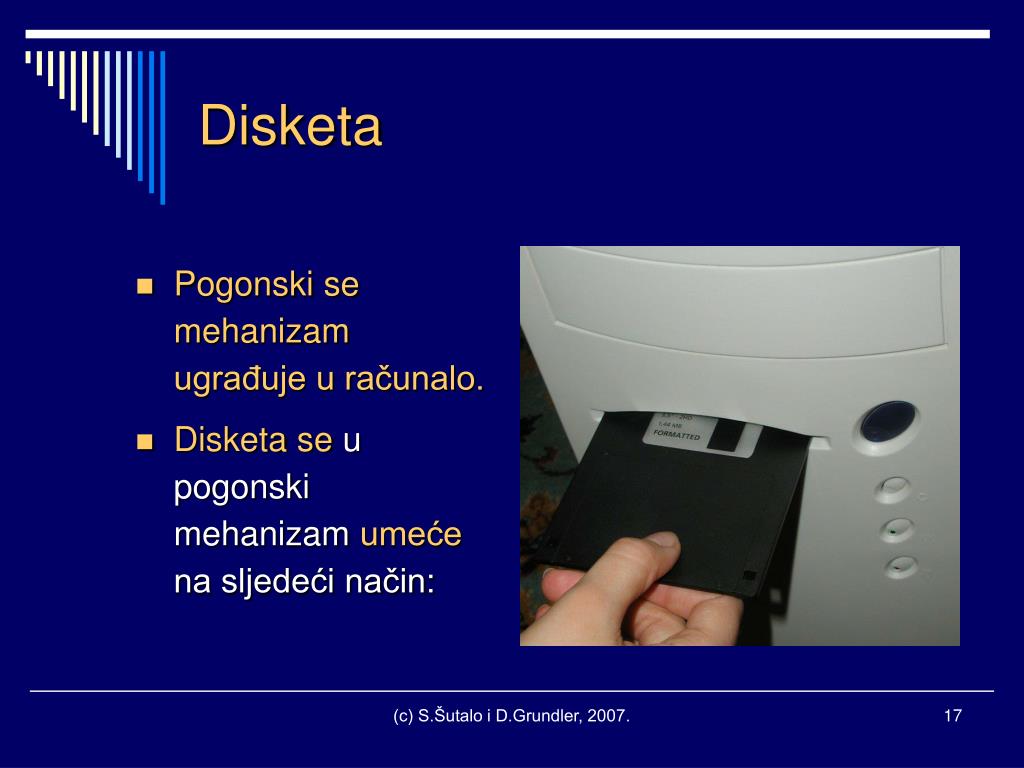

Disketa1

Disketa

  • Pogonski se mehanizam ugrađuje u računalo.

  • Disketa se u pogonski mehanizam umeće na sljedeći način:

(c) S.Šutalo i D.Grundler, 2007.


Formatiranje

Formatiranje

  • Da bi se na disketu mogli svrsishodno spremati podaci, disketu treba pripremiti.

  • Magnetski sloj diskete se dijeli na staze i sektore.

(c) S.Šutalo i D.Grundler, 2007.


Formatiranje1

Formatiranje

  • Staze su koncentrični krugovi (engl. track) a sektori (engl. sector) su kružni isječci.

  • Magnetiziranje diskete kojim se magnetski oblikuju staze i sektori naziva se formatiranje.

(c) S.Šutalo i D.Grundler, 2007.


Formatiranje2

Formatiranje

  • Dio staze unutar jednog sektora naziva se blok podataka.

  • Svaki blok može primiti jednaku količinu podataka, npr. 512 B.

(c) S.Šutalo i D.Grundler, 2007.


Zna ajke diskete

Značajke diskete

  • Uobičajene vrijednosti kod 3,5” disketa su:

    • broj staza po jednoj strani: 80

    • broj sektora: 18

    • širina staze: 0.115mm

    • veličina bloka: 512B

  • Uz pomoć ovih vrijednosti može se izračunati kapacitet diskete:

    (80·2·18·512)/1024=1440 KB

(c) S.Šutalo i D.Grundler, 2007.


Formatiranje3

Formatiranje

  • Postupkom formatiranja stvara se i tablica FAT (engl. file alocation table).

  • U tu se tablicu bilježe podaci o smještaju sadržaja pohranjenog na disketi.

  • Bez FAT tablice računalo ne bi znalo kako su i gdje na disketi smješteni podaci.

(c) S.Šutalo i D.Grundler, 2007.


Formatiranje4

Formatiranje

  • Postupak formatiranja će nepovratno obrisati sve podatke s diskete!

  • Iako se disketa može mnogo puta formatirati, taj se postupak provodi malokad, obično samo pri prvoj upotrebi.

  • Uz formatiranje provjerava se i kakvoća diskete pa će korisnik biti upozoren o mogućim oštećenjima.

(c) S.Šutalo i D.Grundler, 2007.


D isket ni pogonski mehanizam

Disketni pogonski mehanizam

  • Disketni pogonski mehanizam je uređaj pomoću koga se disketa formatira te spremaju i čitaju podaci.

(c) S.Šutalo i D.Grundler, 2007.


D isket ni pogonski mehanizam1

Disketni pogonski mehanizam

  • Motor pogonskog mehanizma vrti disketupomoću metalnog prstena.

(c) S.Šutalo i D.Grundler, 2007.


D isket ni pogonski mehanizam2

Disketni pogonski mehanizam

  • Brzina vrtnje je 360 okreta/minuti (engl. RPM).

  • Istodobno drugi motor pokrećenosačmagnetskih glava i postavljaglave iznad željene staze.

    (Postoji zasebna glava za svaku stranudiskete a pokreću se istodobno jer su spojene na zajednički nosač.)

(c) S.Šutalo i D.Grundler, 2007.

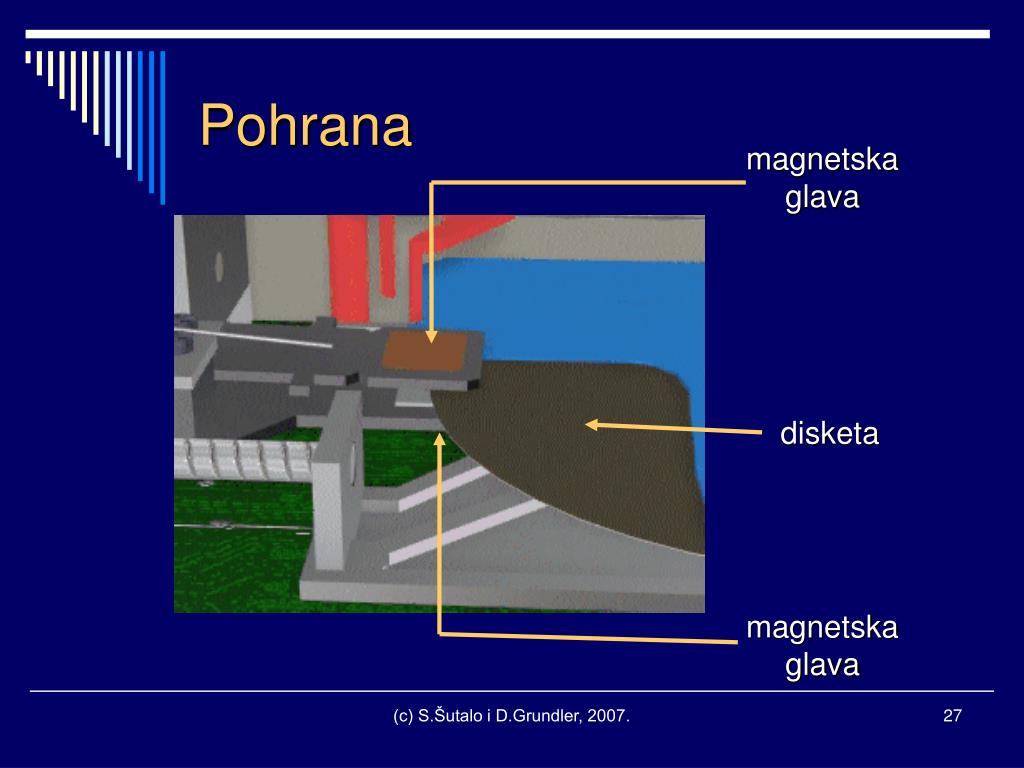

Pohrana4

Pohrana

magnetska glava

disketa

magnetska glava

(c) S.Šutalo i D.Grundler, 2007.


D isket ni pogonski mehanizam3

Disketni pogonski mehanizam

  • Čestica prašine ili druga prljavštinamogu oštetiti disk i onemogućiti čitanje podataka.

magnetska glava s nosačem

(c) S.Šutalo i D.Grundler, 2007.


Pristup podacima

Pristup podacima

  • Podacima se može pristupiti brzo jer glava može izravno doći na stazu na kojoj se nalaze podaci.

  • Takav se pristup podacimanazivaizravan pristup.

(c) S.Šutalo i D.Grundler, 2007.


Vrijeme pristupa podacima

Vrijeme pristupa podacima

  • Vrijeme potrebno za pristup podacima ovisi o:

    • brzini kretanja glave,

    • putu koji glava mora proći,

    • brzini kojom se disketa vrti.

  • Kod disketavrijeme pristupa iznosi približno 100 milisekundi.

(c) S.Šutalo i D.Grundler, 2007.


Vanjski utjecaji

Vanjski utjecaji

Diskete su osjetljive. Smetaju im:

  • nečistoće iz okoline(prašina, otisci prstiju, itd.),

  • prekomjerno zagrijavanje ili hlađene(>500C, <00C)

  • utjecaji jakih magnetskih polja(TV, telefon, radio, elektromotor, itd.).

(c) S.Šutalo i D.Grundler, 2007.


Posebne vrste disketa

Posebne vrste disketa

  • Za prijenos velikih količina podataka kapacitet diskete nije zadovoljavajući.

  • Postoje razne druge vrste magnetskih medija a jedna od popularnijih je poznata pod nazivom zip.

  • Zip proizvodi tvrtka iOmega (prvi put početkom devedesetih godina prošlog stoljeća).

(c) S.Šutalo i D.Grundler, 2007.


Zip medij

Zip medij

  • Zip medij je nalikdisketii radi na istom načelu magnetiziranja površine diska.

(c) S.Šutalo i D.Grundler, 2007.


Magnetski mediji op enito diskete kartice vrpce

Zip

  • Glavna je razlika između zip i uobičajene diskete u kvalitetnijem feromagnetskom sloju zip diskete.

  • Zbog kvalitetnijeg feromagnetskog sloja magnetska glava zip pogonskog mehanizma može biti osjetno manjih dimenzija (faktor 10) u odnosu na glave uobičajenih disketnih pogonskih mehanizama.

  • Krajnja posljedica je veća gustoća zapisa.

(c) S.Šutalo i D.Grundler, 2007.


Magnetski mediji op enito diskete kartice vrpce

Zip

  • Razlika postoji i u konstrukciji zip pogonskog mehanizma.

  • Konstrukcija omogućava da glava može lebdjetiiznad zip diskete, a ne klizati po njoj.

  • Lebdenje glave, kvalitetniji feromagnetskisloj te promjenjiv broj sektora po stazi omogućavaju kapacitete zip disketa od100MB i 250MB.

(c) S.Šutalo i D.Grundler, 2007.


Magnetski mediji op enito diskete kartice vrpce

Zip

  • Manazip diskete je međusobnanesukladnost(nekompatibilnost)s uobičajenim disketnim pogonskim mehanizmom te viša cijena pogonskog mehanizma i zip disketa od uobičajenih.

(c) S.Šutalo i D.Grundler, 2007.


Magnetski mediji op enito diskete kartice vrpce

Zip

  • Postoji unutarnja i vanjska izvedba zip pogonskog mehanizma (engl. zip drive).

  • Vanjski zip pogonski mehanizam spaja se na paralelni ili USB priključak.

(c) S.Šutalo i D.Grundler, 2007.


Magnetska kartica

Magnetska kartica

  • Magnetska kartica (engl.magnetic card) je magnetski medijza trajnu pohranumale količine podataka.

  • Tipičan primjer suzdravstvene iskaznice i bankovne iskaznice.

(c) S.Šutalo i D.Grundler, 2007.


Magnetska kartica1

Magnetska kartica

  • Na magnetske je kartice nanesen magnetski sloj kapaciteta nekoliko kB.

(c) S.Šutalo i D.Grundler, 2007.


Magnetska kartica2

Magnetska kartica

  • Zapis sa kartice namijenjen je isključivo davatelju usluge koja je izdala karticu (banka, trgovina, zdravstvene ustanove,...).

  • Da bi se čitali podaci sa magnetskih kartica potreban je čitač magnetskih kartica.

(c) S.Šutalo i D.Grundler, 2007.


Magnetska kartica3

Magnetska kartica

  • Čitači mogu biti izvedeni na dva načina:

    • čitači za ručno provlačenje magnetskih kartica (npr. trgovine),

    • čitači sa mehanizmom koji provlači karticu ispred glave za čitanje (npr. bankomati).

(c) S.Šutalo i D.Grundler, 2007.


Magnetska kartica4

Magnetska kartica

  • Čitači za ručno provlačenje magnetskih kartica:

(c) S.Šutalo i D.Grundler, 2007.


Magnetska kartica5

Magnetska kartica

  • Čitači sa mehanizmom koji provlači karticu ispred glave za čitanje:

(c) S.Šutalo i D.Grundler, 2007.


Magnetske vrpce

Magnetske vrpce

  • Magnetske vrpce (engl. tape) su magnetski mediji koji se najčešće koriste za pričuvnu pohranupodataka (engl. backup).

(c) S.Šutalo i D.Grundler, 2007.

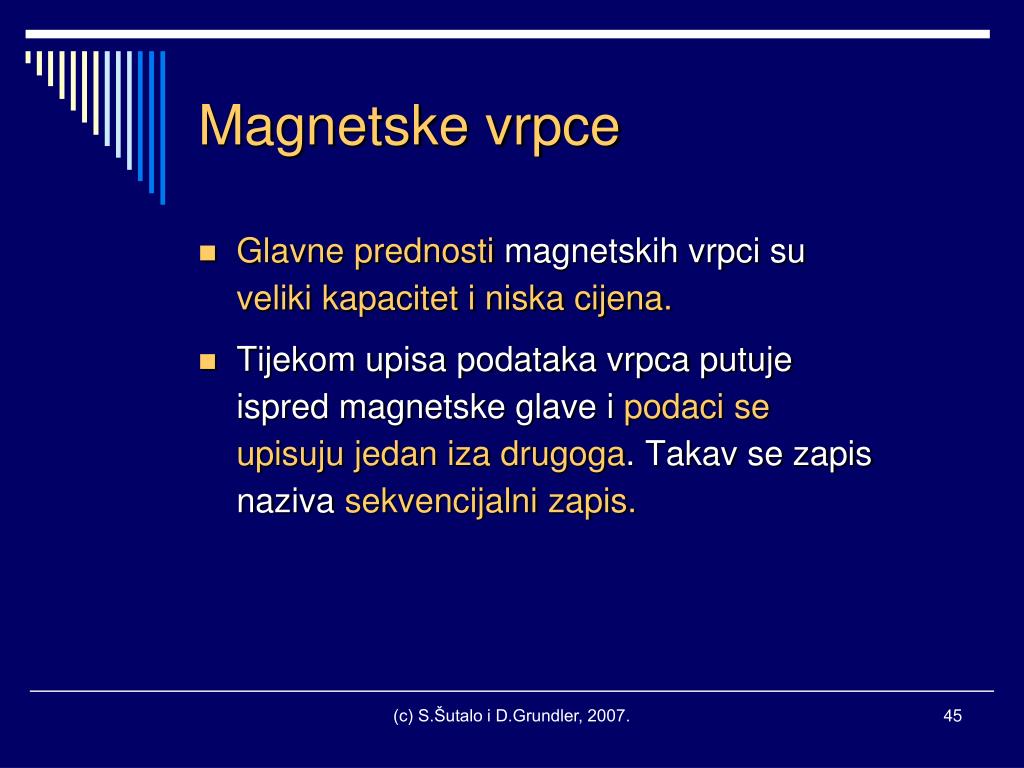

Magnetske vrpce1

Magnetske vrpce

  • Glavne prednosti magnetskih vrpci su veliki kapacitet i niska cijena.

  • Tijekom upisa podataka vrpca putuje ispred magnetske glave i podaci se upisuju jedan iza drugoga. Takav se zapis naziva sekvencijalni zapis.

(c) S.Šutalo i D.Grundler, 2007.


Magnetske vrpce2

Magnetske vrpce

  • Pogonski mehanizam za magnetske vrpce u kasetama naziva se engl. streamer.

(c) S.Šutalo i D.Grundler, 2007.
