  1. Villamosságtan 1. rész Induktiv úton a Maxwell egyenletekig A mágneses illetve villamos erőtér, az elektromágneses tér az energia és impulzus hordozója A mágneses tér forrásai az áramok A villamos tér forrásai a töltések Az elektromágneses hullám forrásai a gyorsuló töltések. Fizikai kölcsönhatások a természetben: A kvarkok, hadronos kölcsönhatása Erős kölcsönhatás - magerők Leptonok és kvarkok kölcsönhatása Gyenge kölcsonghatás - magerők Gravitáció Villamos töltések (és áramok) Elektromágneses kölcsönhatás Az elektromágneses kölcsönhatás szerepe kitüntetett ! Gyorsuló töltés sugároz. A töltés a teret létrehozó képesség mértéke. Az elektromágneses hullámok az őket életre keltő töltésektől függetlenül léteznek, terjednek. Energia és impulzus hordozói. A töltésmegmaradás törvénye mindig érvényesül !

  2. Áram – Mágneses tér A tapasztalat szerint két áram által átjárt vezetékdarbka egymásra erőhajtást fejt ki. Az erőhatás nagysága az áramok nagyságától és a geometriai viszonyoktól függ. Elektromos áramegység (A, amper) Az az állandó áram, amely két párhuzamos végtelen hosszú, elhanyagolható keresztmetszetű, egymástól egy méterre futó vezető között 2 x 10 -7 newton/méter erőt hoz létre. Egyező irányban folyó áramok vonzzák, az ellenkező irányúak taszitják egymást. a pozitiv töltések mozgási iránya Az áram iránya megegyezés alapján:

  3. A mágneses tér jellemzésére, definiciószerűen. A mágneses tér mérése: a mágneses indukció vektorát használjuk mérő köráram Biránya a köráram tengelye által mutatott irány, nagysága nyomaték, amelyet a köráram tengelyének nyugalmi helyzetére merőlegesen irányban kitéritve kell mérni, a köráram által körülfogott hatásos terület. Bdimenziója:

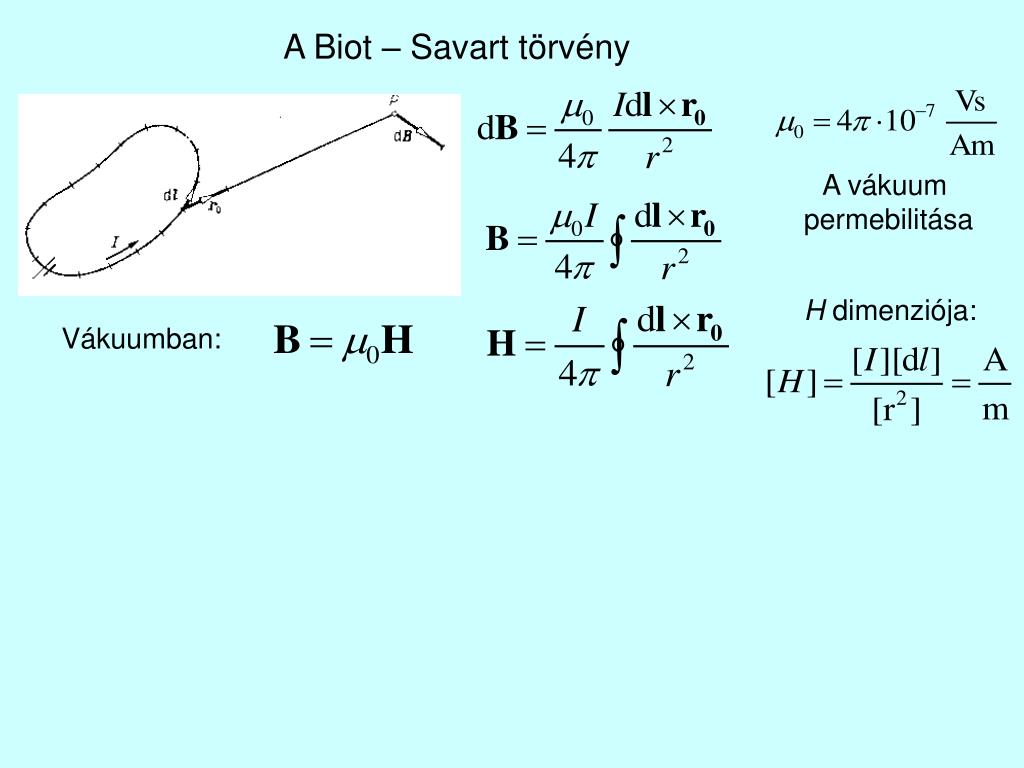

  4. A Biot – Savart törvény A vákuum permebilitása H dimenziója: Vákuumban:

  5. Végtelen hosszú egyenes vezető mágneses tere

  6. A gerjesztési törvény Ha egy tetszés szerinti, áramok által átjárt térben tetszés szerinti zárt vonalat tekintünk, akkor ezen zárt vonal mentén a mágneses térerősség vonalintegrálja egyenlő lesz az ezen zárt vonalra kife- szitett felületen áthaladó áramok összegével. A vonal körbejárási irányának és a felület pozitiv normális irányának a jobbcsavarszabály szerint kell összehangolva lennie. A vektortanban örvényerősség. A mágneses tér örvényes erőtér.

  7. Mágneses fluxus Mágneses fluxuskapcsolódás

  8. Az önindukció-együttható és a kölcsönös indukció-együttható Az I áram által körülölelt fluxus arányos az árammal Önindukció-együttható A kölcsönös indukció-együttható
