Presentation Transcript

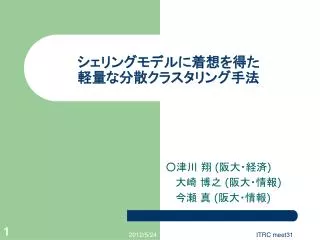

シェリングモデルに着想を得た軽量な分散クラスタリング手法

○津川翔 (阪大・経済)

大崎博之 (阪大・情報)

今瀬真 (阪大・情報)

ITRC meet31

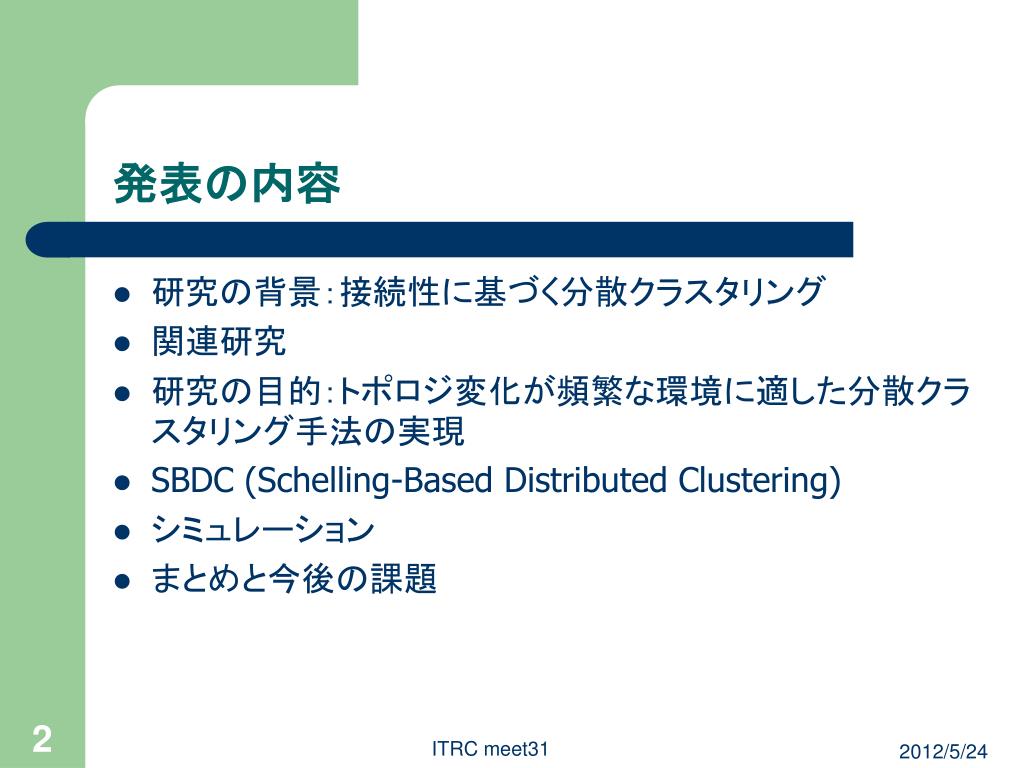

発表の内容

  • 研究の背景:接続性に基づく分散クラスタリング

  • 関連研究

  • 研究の目的:トポロジ変化が頻繁な環境に適した分散クラスタリング手法の実現

  • SBDC (Schelling-Based Distributed Clustering)

  • シミュレーション

  • まとめと今後の課題

ITRC meet31


研究の背景:接続性に基づくクラスタリング

ネットワークの接続性に基づき自然な分割を決定

クラスタ内のリンクが密にクラスタ間のリンクは疎になるようにクラスタを決定

MANET、WSNなどの大規模ネットワークにおけるアプリケーションの品質向上に有効

ITRC meet31


研究の背景:分散クラスタリング

  • 各ノードが近隣ノードの情報のみでクラスタを決定する

  • 大規模ネットワークにおいて求められる

    • ノード数やリンク数が膨大でありネットワーク全体の情報を集めるのが困難であるため

ITRC meet31


関連研究:既存の接続性に基づく分散クラスタリング手法関連研究:既存の接続性に基づく分散クラスタリング手法

  • CDC [Ramaswamy05]

    • Originator と呼ばれる特定のノードからのフラッディングにより近隣ノードの情報を収集

  • SDC [Li10]

    • 各ノードが積極的に問い合わせを行うことにより近隣ノードの情報を収集

    • 積極的に近隣ノードの情報を収集し高い精度のクラスタリングを目指す

ITRC meet31


既存手法のトポロジ変化への耐性関連研究:既存の接続性に基づく分散クラスタリング手法

  • ノードの参加・離脱に対応しクラスタを維持する機構を備えている

    → ある程度のトポロジ変化には対応可能

  • 頻繁にトポロジが変化する環境は想定していない

    → 頻繁にトポロジが変化する環境では多数の近隣ノードの情報を収集する既存手法の性能は劣化すると考えられる

頻繁にトポロジが変化する環境では、最小限の近隣ノードの情報のみでクラスタリングを行うことが望ましい

ITRC meet31

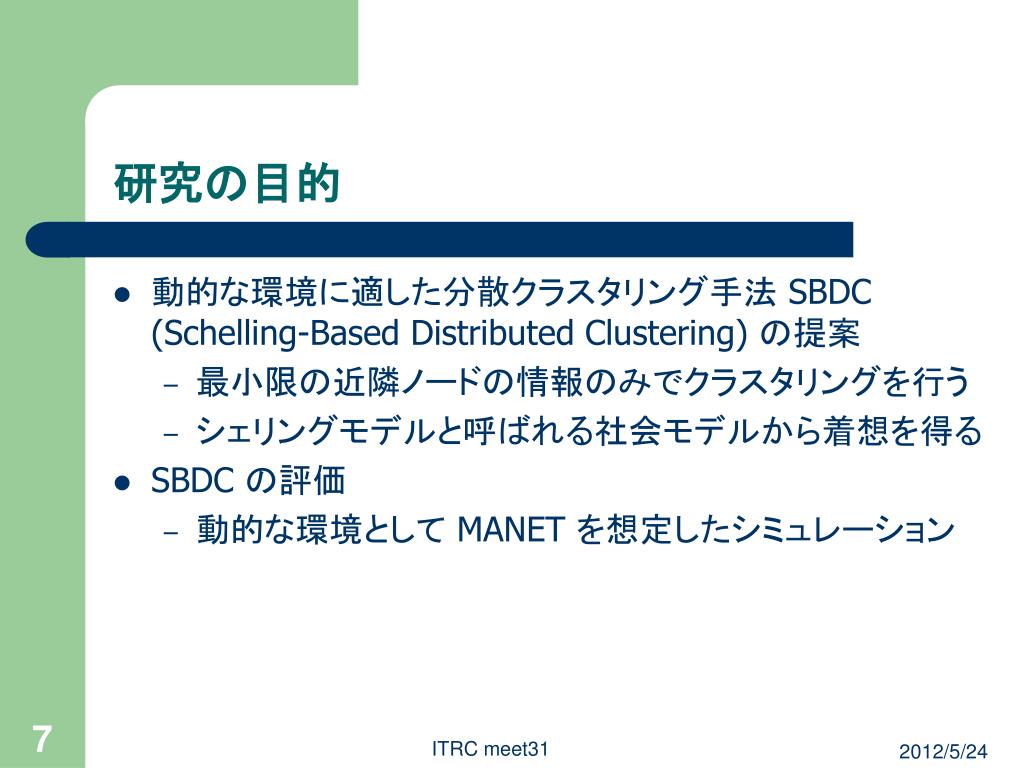

研究の目的関連研究:既存の接続性に基づく分散クラスタリング手法

  • 動的な環境に適した分散クラスタリング手法 SBDC (Schelling-Based Distributed Clustering) の提案

    • 最小限の近隣ノードの情報のみでクラスタリングを行う

    • シェリングモデルと呼ばれる社会モデルから着想を得る

  • SBDC の評価

    • 動的な環境として MANET を想定したシミュレーション

ITRC meet31


各エージェントは「許容水準」と呼ばれるパラメータ各エージェントは「許容水準」と呼ばれるパラメータθ (0≦θ≦1) を有する

シェリングモデル

近隣 (8個の隣接セル) のエージェントのうち、自身と同じ属性を持つエージェントの比率を計算

この値が許容水準θ未満であれば空きセルに移動

同じ属性を有するエージェントの集団が形成

1/4 < θ

近隣にいる同じ属性のエージェントの比率 = 1/4

各エージェントが移動を繰り返すと

各エージェントは積極的に集ろうとしてないにもかかわらず、結果として近隣のエージェントの情報のみでエージェントの集団が形成される

※色の違いは属性の違いを表す

ITRC meet31


シェリングモデルの示唆すること各エージェントは「許容水準」と呼ばれるパラメータ

  • 社会学にとって…

    • Micromotives do not always match macrobehaviour

  • 情報科学にとって…

    • 一種のクラスタリングアルゴリズムと捉えられる

      • 単純、分散、自己組織

      • 最適ではないが、効率的

        • 各エージェントは自身の近隣の情報しか用いない

ITRC meet31


Sbdc 1 4
SBDC 各エージェントは「許容水準」と呼ばれるパラメータの核となるアイディア (1/4)

  • 接続性に基づくクラスタリングをノードの色分けと捉える

    • 同色の連結部分を一つのクラスタとみなす

ITRC meet31


Sbdc 2 4

各ノードは確率各エージェントは「許容水準」と呼ばれるパラメータ p で空き地ノードに、1-p で通常ノードになる

SBDC の核となるアイディア(2/4)

  • 空セルとエージェントをネットワークにマッピングする

空セルを空き地ノードとして表現

エージェントを色を持つ通常ノードとして表現

ITRC meet31

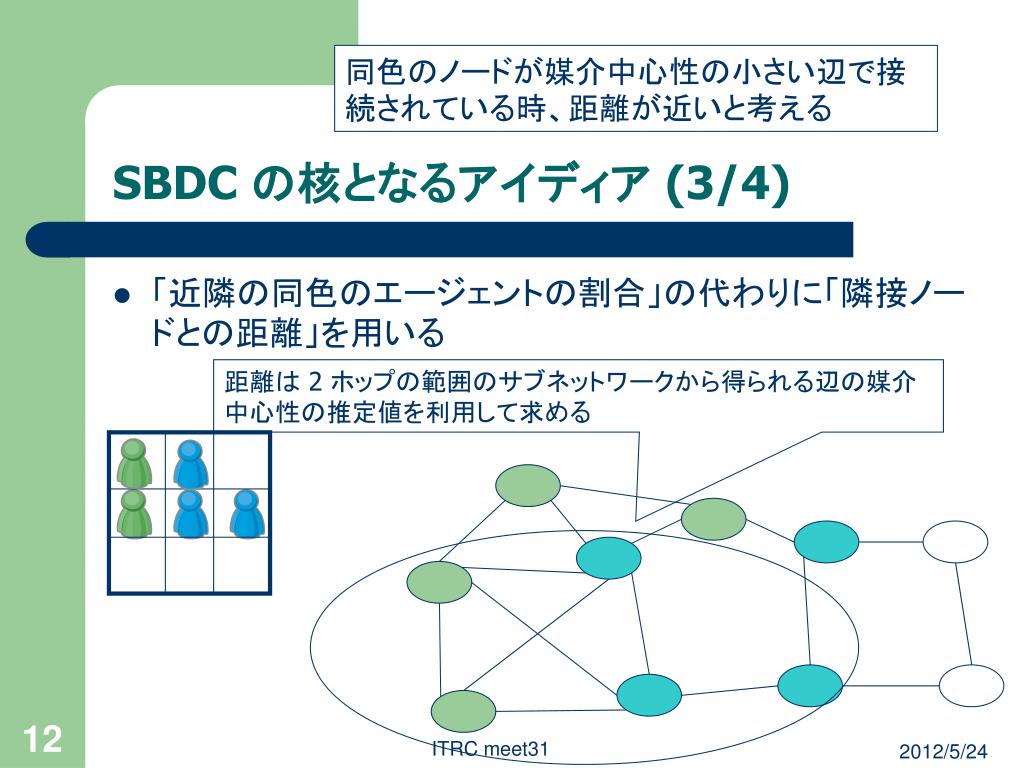

Sbdc 3 4

同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考える同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考える

SBDC の核となるアイディア (3/4)

  • 「近隣の同色のエージェントの割合」の代わりに「隣接ノードとの距離」を用いる

距離は 2 ホップの範囲のサブネットワークから得られる辺の媒介中心性の推定値を利用して求める

ITRC meet31


Sbdc 4 4
SBDC同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考える の核となるアイディア (4/4)

  • エージェントの移動をノードの色の交換として表現

空き地ノードは隣接ノードの中で最も多い色と同じクラスタに所属する

色を交換

ITRC meet31

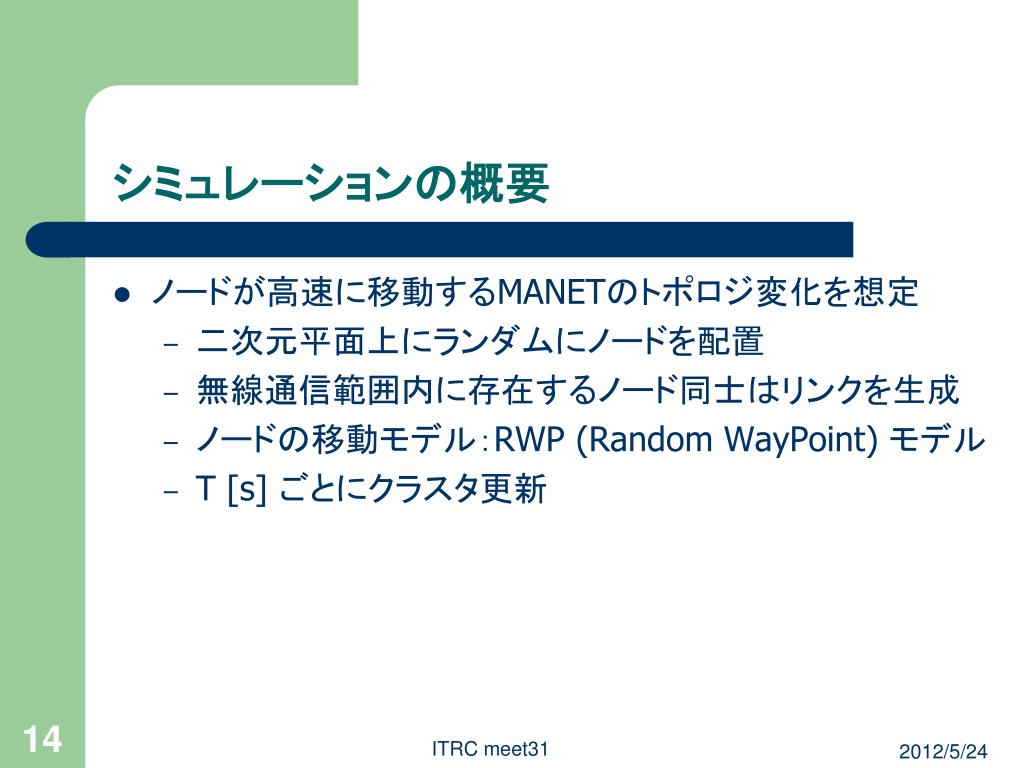

シミュレーションの概要同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考える

  • ノードが高速に移動するMANETのトポロジ変化を想定

    • 二次元平面上にランダムにノードを配置

    • 無線通信範囲内に存在するノード同士はリンクを生成

    • ノードの移動モデル:RWP (Random WayPoint) モデル

    • T [s] ごとにクラスタ更新

ITRC meet31


評価指標同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考える

  • モジュラリティ:クラスタリングの精度を評価

    • クラスタの更新に必要なメッセージ数:クラスタリング手法の効率性を評価

    • クラスタのサイズ、孤立ノード数、クラスタサイズの変動係数:クラスタの一様性を評価

    • クラスタの変更回数:クラスタの安定性を評価

全てのリンクのうちクラスタ i に属するノードの有するリンクの割合

全てのリンクのうちクラスタ i 内のリンクの割合

ITRC meet31


最小限の近隣ノードの同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考える情報しか用いていないにもかかわらず、既存手法と同程度の精度を達成することに成功している

シミュレーション結果:静的な環境における精度

ITRC meet31


シミュレーション結果:同色のノードが媒介中心性の小さい辺で接続されている時、距離が近いと考えるノードの移動速度が精度に与える影響

動的な環境であっても既存手法よりも高い精度を維持できている

ITRC meet31


シミュレーション結果:クラスタ更新の間隔を変化させた時の効率性と精度の関係シミュレーション結果:クラスタ更新の間隔を変化させた時の効率性と精度の関係

効率性と精度のトレードオフを考慮することで、SBDC の有効性が明らかになる

SDC はクラスタ更新の間隔を短かくすることで精度を向上させることができるが膨大な量のメッセージ交換が発生する

CDC は非常に単純なクラスタ更新の手法を用いているため、精度は高くない

ITRC meet31


シミュレーション結果:ノードの移動速度がクラスタの大きさに与える影響シミュレーション結果:ノードの移動速度がクラスタの大きさに与える影響

CDC は大きなクラスタを形成

SBDC のクラスタサイズはトポロジ変化の頻度にそれほど影響されない

SDC は孤立ノードが増加し、クラスタサイズも小さくなる

ITRC meet31


シミュレーション結果:ノードの移動速度がクラスタの安定性に与える影響シミュレーション結果:ノードの移動速度がクラスタの安定性に与える影響

接続性に基づくクラスタリングのアプリケーションにとって好ましい性質

SBDC は比較的安定したクラスタを形成

ITRC meet31


まとめと今後の課題シミュレーション結果:ノードの移動速度がクラスタの安定性に与える影響

  • 動的な環境に適した分散クラスタリング手法 SBDC (Schelling-Based Distributed Clustering) を提案

    • 最小限の近隣ノードの情報でクラスタを構築

  • シミュレーションにより SBDC の有効性を評価

    • → 動的な環境で SBDC は既存手法を上まわる性能を発揮することを確認

  • 今後の課題

    • ネットワークのダイナミクスに応じて制御の複雑さを適応的に切り替える機構の検討

ITRC meet31


ITRC meet31シミュレーション結果:ノードの移動速度がクラスタの安定性に与える影響


モジュラリティシミュレーション結果:ノードの移動速度がクラスタの安定性に与える影響

全てのリンクのうちクラスタ i に属するノードの有するリンクの割合

全てのリンクのうちクラスタ i のノード同士をつなぐリンクの割合

23

情報ネットワーク研究会

ITRC meet31

2011/11/18


シミュレーション結果:クラスタ更新の間隔が効率性と精度に与える影響シミュレーション結果:クラスタ更新の間隔が効率性と精度に与える影響

SBDC は良い精度を実現できるにもかかわらず SDC と比べて効率的である

ITRC meet31

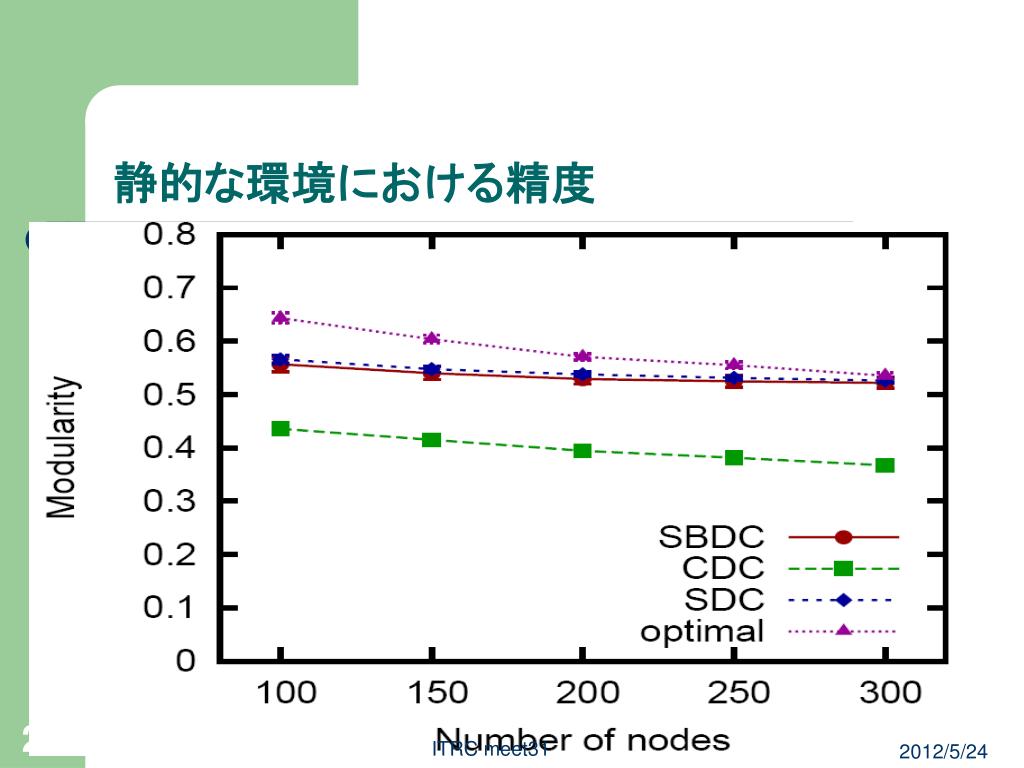

静的な環境における精度シミュレーション結果:クラスタ更新の間隔が効率性と精度に与える影響

ITRC meet31


基本的なアイディアシミュレーション結果:クラスタ更新の間隔が効率性と精度に与える影響

  • 最小限の近隣ノードの情報のみでクラスタを形成

  • シェリングモデルと呼ばれる社会モデルを応用

    • 人種間の分居現象を説明した社会モデルを応用

    • 最小限の近隣の人の情報に基づき各人が移動することで人のグループが形成されるという性質を利用

ITRC meet31

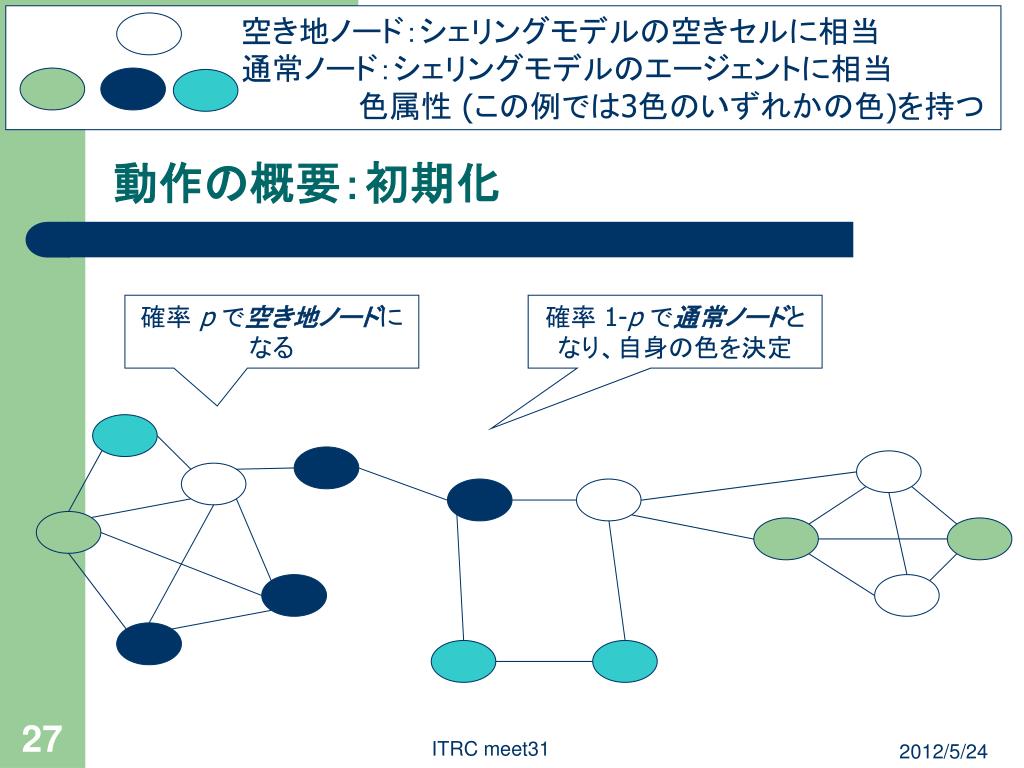

空き地ノード:シェリングモデルの空きセルに相当 通常ノード:シェリングモデルのエージェントに相当 色属性 (この例では3色のいずれかの色)を持つ

動作の概要:初期化

確率p で空き地ノードになる

確率 1-p で通常ノードとなり、自身の色を決定

ITRC meet31


動作の概要:隣接ノードの情報収集 空き地ノード:シェリングモデルの空きセルに相当

隣接ノードの色および、隣接ノードのリストを問い合わせる

ITRC meet31


媒介中心性:全最短経路のうち、そのリンクを通る経路の割合媒介中心性:全最短経路のうち、そのリンクを通る経路の割合媒介中心性の高いリンク:クラスタの境界になりやすい

動作の概要:隣接ノードの類似度の計算

接続性を考慮するため媒介中心性の推定値を用いて類似度を計算

基本的な考え:同じ色のノードは類似度が高い

2 ホップの範囲のサブネットワークから媒介中心性を推定

ノードの動作を決定するため、隣接ノードの類似度を計算

14

6

隣接ノードの平均類似度:6/20=0.3

迂回路が存在しないので最短経路が多数通る

ITRC meet31


許容水準 媒介中心性:全最短経路のうち、そのリンクを通る経路の割合(移動するかしないかを決める類似度の閾値 ) :0.5

動作の概要:許容水準と隣接ノードの類似度の比較

隣接ノードの平均類似度 0.3 が許容水準 0.5 を下回っているため、空き地を探して移動する

ITRC meet31


動作の概要:媒介中心性:全最短経路のうち、そのリンクを通る経路の割合空き地ノードの探索と色の交換

深さ優先探索で空き地を探して、色を交換

ITRC meet31


動作の概要:媒介中心性:全最短経路のうち、そのリンクを通る経路の割合空き地ノードの探索と色の交換

この動作を各ノードが自律分散で行う

深さ優先探索で空き地を探して、色を交換

32

情報ネットワーク研究会

ITRC meet31

2011/11/18


動作の概要:クラスタの決定媒介中心性:全最短経路のうち、そのリンクを通る経路の割合

空き地ノードは隣接ノードの中で最も多い色と同じクラスタと判定

各ノードは隣接する同色のノードを同じクラスタと判定

ITRC meet31
