Presentation Transcript


T l vision interactive

Télévision Interactive

TIRANT LIONEL

[email protected]

DESS GI

www-ufrima.imag.fr/FORMATION/DESS-GI

Année Universitaire 2002-2003


La t l vision interactive

La télévision interactive

La télévision interactive a pour objectif de transformer le Téléspectateur en Téléacteur...

La télévision interactive


Sommaire

Sommaire

  • Introduction

  • La télévision interactive

  • Aspects réseaux de la itv

  • Les plates-formes technologiques itv

  • Conclusion

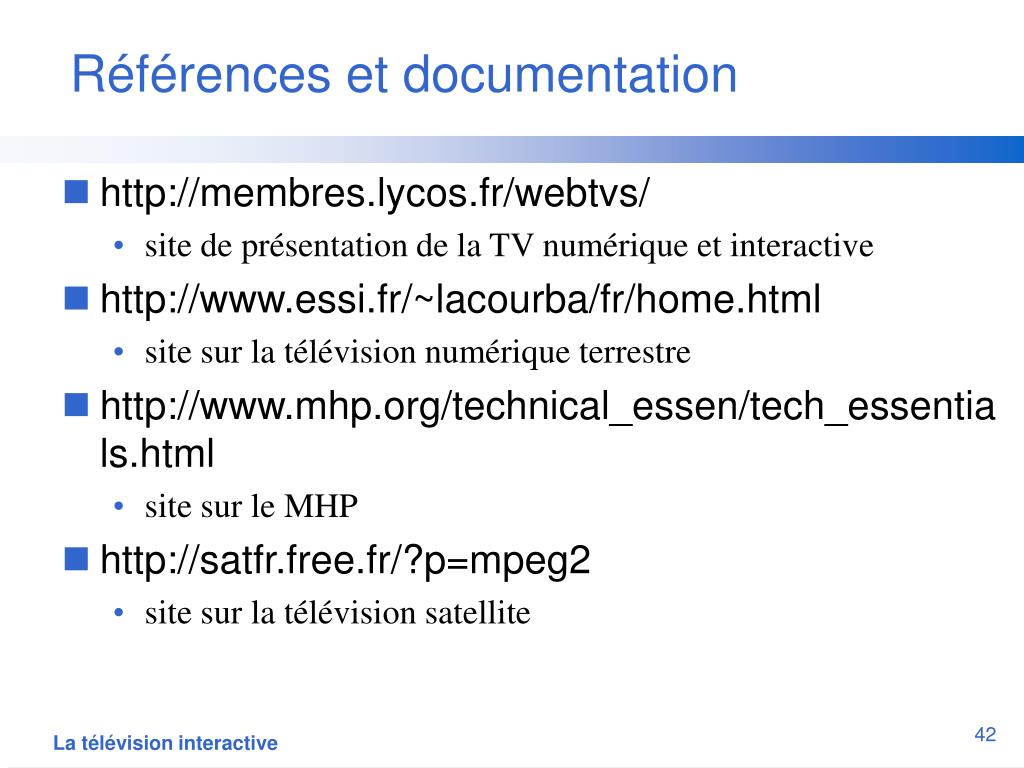

  • Références

La télévision interactive


Introduction

Introduction

  • La télévision interactive :

    • pour une consommation active.

    • pour une amélioration de la qualité de diffusion.

    • pour une multiplication des chaînes.

    • pour un accès au WEB.

La télévision interactive


La t l vision interactive1

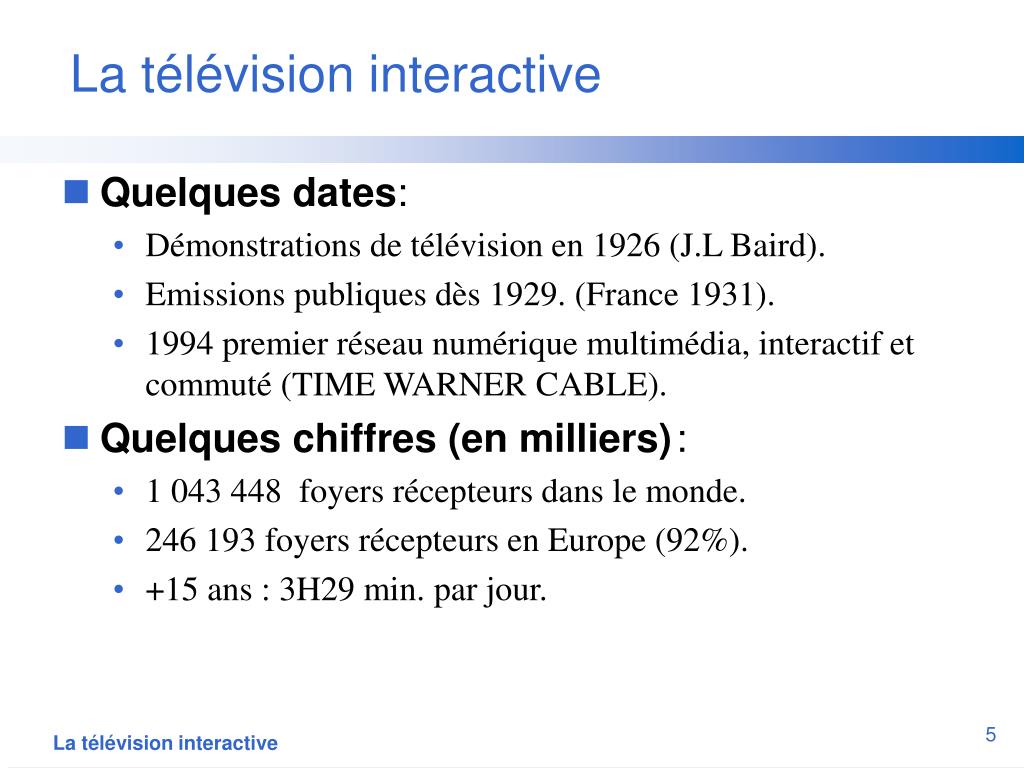

La télévision interactive

  • Quelques dates:

    • Démonstrations de télévision en 1926 (J.L Baird).

    • Emissions publiques dès 1929. (France 1931).

    • 1994 premier réseau numérique multimédia, interactif et commuté (TIME WARNER CABLE).

  • Quelques chiffres (en milliers):

    • 1 043 448 foyers récepteurs dans le monde.

    • 246 193 foyers récepteurs en Europe (92%).

    • +15 ans : 3H29 min. par jour.

La télévision interactive


La t l vision interactive2

La télévision interactive

  • Télévision Numérique dans la Télévision Interactive

  • Télévision Analogique = Utilisateur Passif

  • Télévision Interactive = Utilisateur Actif

La télévision interactive


La t l vision interactive3

La télévision interactive

  • La Télévision Analogique:

Consommation de masse

chaînes généralistes

La télévision simple récepteur

Informations et divertissements

Consommation passive

Pas de voie de retour entre l ’utilisateur

et le diffuseur.

La télévision interactive


La t l vision interactive4

La télévision interactive

  • La télévision Numérique :

Consommation fragmentée

d ’un grand nombre de

chaînes thématiques.

La télévision est un outil aux

multiples fonctions.

Consommation Active

Voie de retour rendue possible

par le réseau téléphonique.

La télévision interactive


La t l vision interactive5

La télévision interactive

  • Avantages côté Téléspectateur:

    • Liberté des programmes (pay per view etc ...).

    • PVR (personnal video recorder)…

    • guide de programmes (EPG).

    • Interagir avec un programme (langue, information …).

  • Avantage côté « Acteurs de la itv » :

    • Connaître le téléspectateur.

    • La publicité sera plus performante.

La télévision interactive


La t l vision interactive6

La Télévision interactive

  • L’équipement:

1)

2)

1/Une télévision ordinaire

2/Un décodeur

3/Une télécommande

3)

OBJECTIF LA SIMPLICITE

La télévision interactive


La t l vision interactive le d codeur

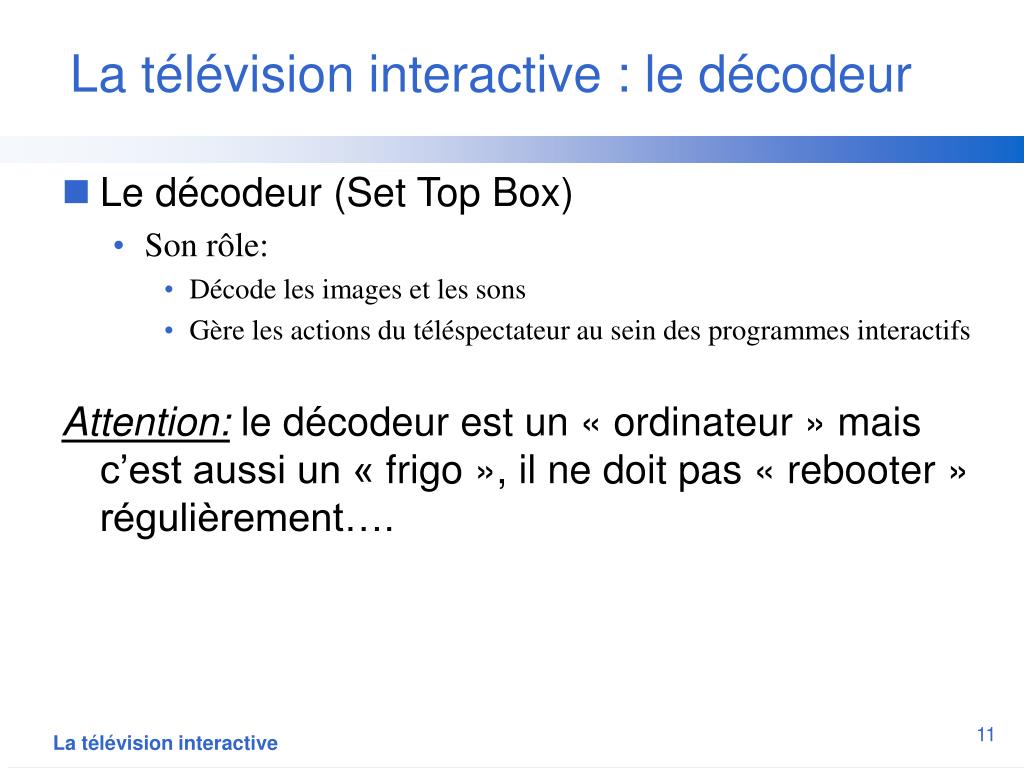

La télévision interactive : le décodeur

  • Le décodeur (Set Top Box)

    • Son rôle:

      • Décode les images et les sons

      • Gère les actions du téléspectateur au sein des programmes interactifs

        Attention: le décodeur est un « ordinateur » mais c’est aussi un « frigo », il ne doit pas « rebooter » régulièrement….

La télévision interactive


La t l vision interactive le d codeur1

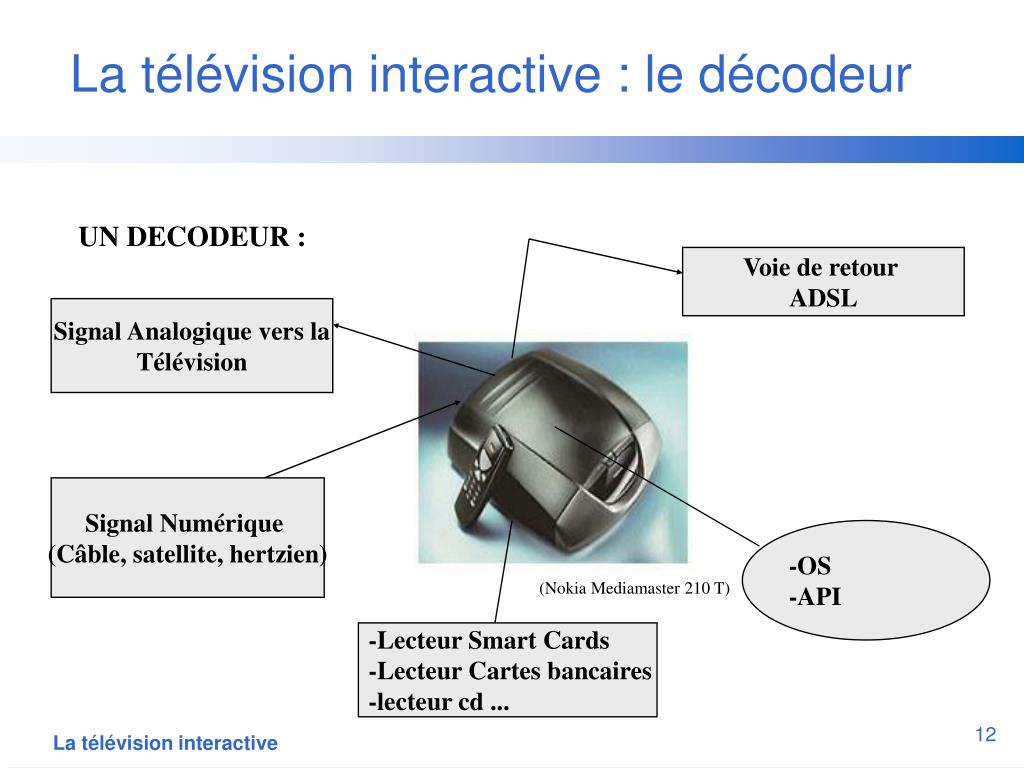

La télévision interactive : le décodeur

UN DECODEUR :

Voie de retour

ADSL

Signal Analogique vers la

Télévision

Signal Numérique

(Câble, satellite, hertzien)

-OS

-API

(Nokia Mediamaster 210 T)

-Lecteur Smart Cards

-Lecteur Cartes bancaires

-lecteur cd ...

La télévision interactive


La t l vision interactive le sch ma

La télévision Interactive : le schéma

(http://membres.lycos.fr/webtvs/)

La télévision interactive


Les aspect r seaux

Les aspect Réseaux

  • Transmission analogique:

    • Le principe d ’une modulation analogique consiste à modifier l’amplitude, la phase ou la fréquence d’une onde sinusoïdale de type porteuse de l’information en fonction du signal modulant à transmettre.

  • Transmission numérique:

    • La numérisation est la conversion d’un signal acoustique en un signal électrique, par l ’échantillonnage et la quantification.

  • Le numérique donne une meilleure qualité, et est plus résistante aux défauts de transmission.

La télévision interactive


Les aspects r seaux mpeg

Les aspects réseaux : MPEG

  • MPEG = Motion Picture Expert Group

  • 2 Grands Principes de MPEG:

    • Ne jamais transmettre un élément d’image déjà transmis

    • Ne jamais transmettre ce que l’on ne peut pas entendre

  • Le Multiplexage:

    • Codage de chaque composante séparément

  • Gain 98%

La télévision interactive


Les aspects r seaux dvb

Les aspects réseaux : DVB

  • DVB (Digital Video Broadcasting)

    • regroupe 220 sociétés dans plus de 30 pays.

  • Objectifs:

    • Etablir des Standards de diffusion pour la télévision numérique sur plusieurs supports…

    • Ouvert

    • Flexible

    • Interopérable

La télévision interactive


Les aspects r seaux dvb1

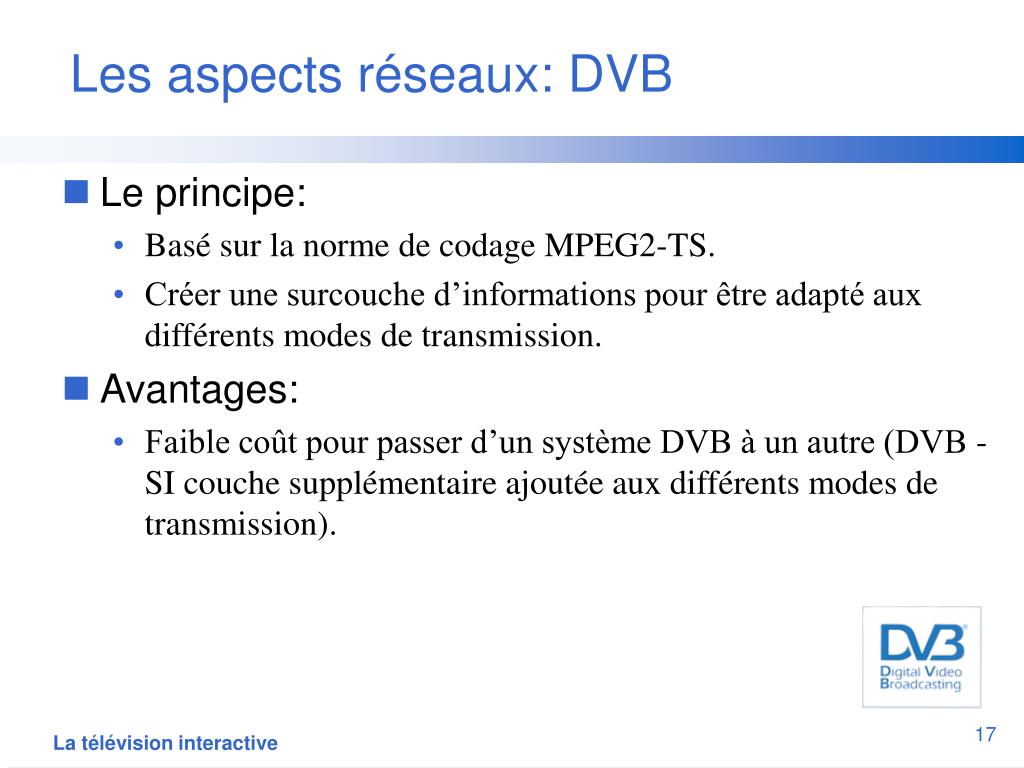

Les aspects réseaux: DVB

  • Le principe:

    • Basé sur la norme de codage MPEG2-TS.

    • Créer une surcouche d’informations pour être adapté aux différents modes de transmission.

  • Avantages:

    • Faible coût pour passer d’un système DVB à un autre (DVB -SI couche supplémentaire ajoutée aux différents modes de transmission).

La télévision interactive


Les aspects r seaux dvb2

Les aspects réseaux : DVB

  • Quelques Standards:

    • DVB-S

      • satellite

    • DVB-C

      • câble

    • DVB-T

      • hertzien (terrestre)

    • DVB-MHP

      • Multimedia Home Platform

PaquetsMPEG2-TS

Couches de protection:

traitement, modulation,

correction d’erreur

La télévision interactive


Les aspects r seaux dvb3

Les aspects réseaux : DVB

(http://iphilgood.chez.tiscali.fr/)

La télévision interactive


Le aspects r seaux le satellite

Le aspects réseaux : Le satellite

  • Standard DVB-S

    • Le plus ancien mode de transmission numérique

    • 36 MHZ

    • 27,5 Mbits/s

    • Réception d’un signal faible et bruité

      • code de corrections puissants

      • modulation QPSK (Quaternary Phase Shitf Keying)

La télévision interactive


Les aspects r seaux le c ble

Les aspects réseaux : Le câble

  • Standard DVB-C

    • Basé sur le DVB-S

    • 8 MHZ

    • 38.5 MBits/s

    • Transport moins bruité que pour le satellite

      • Suppression d ’une couche de protection

      • modulation QAM (Quadrature Amplitude Modulation)

La télévision interactive


Les aspects r seaux la tnt

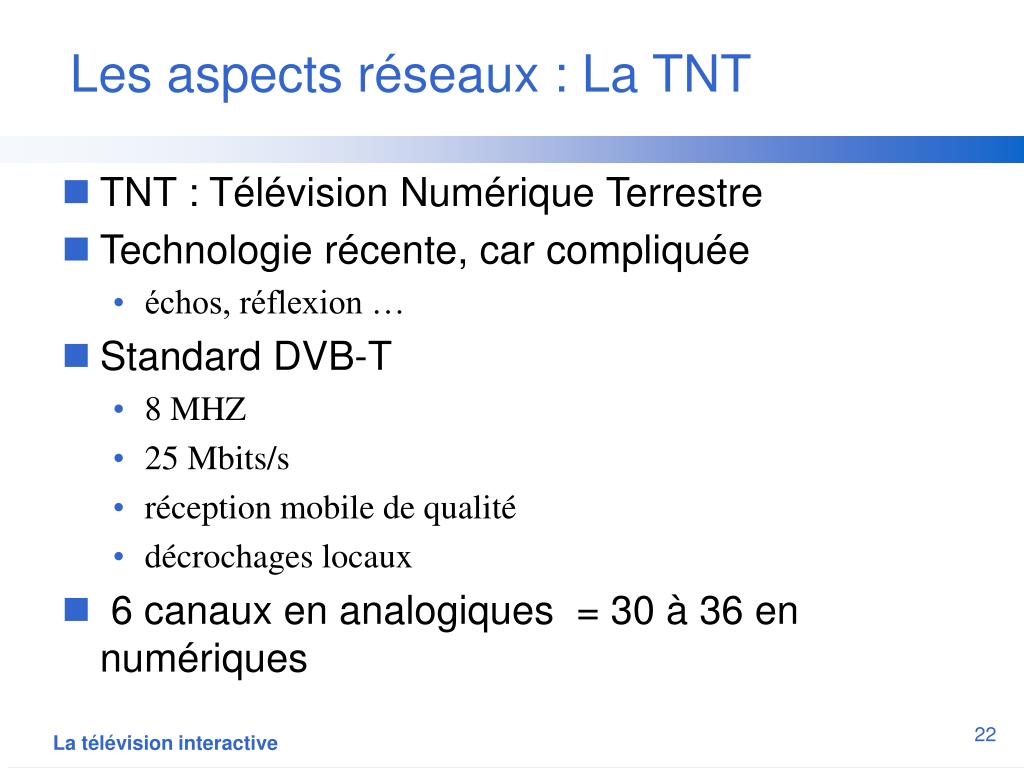

Les aspects réseaux : La TNT

  • TNT : Télévision Numérique Terrestre

  • Technologie récente, car compliquée

    • échos, réflexion …

  • Standard DVB-T

    • 8 MHZ

    • 25 Mbits/s

    • réception mobile de qualité

    • décrochages locaux

  • 6 canaux en analogiques = 30 à 36 en numériques

La télévision interactive


Les aspects r seaux la tnt1

Les aspects réseaux : La TNT

(Source TDF)

La télévision interactive


Les aspects r seaux conclusion

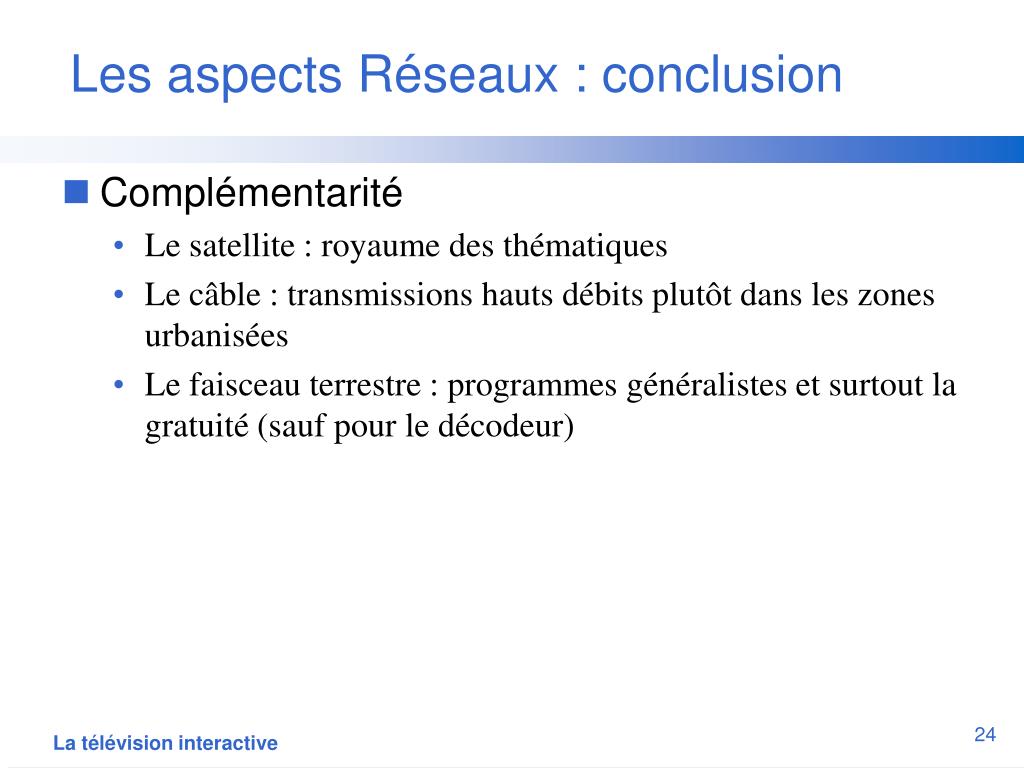

Les aspects Réseaux : conclusion

  • Complémentarité

    • Le satellite : royaume des thématiques

    • Le câble : transmissions hauts débits plutôt dans les zones urbanisées

    • Le faisceau terrestre : programmes généralistes et surtout la gratuité (sauf pour le décodeur)

La télévision interactive


Les plates formes introduction

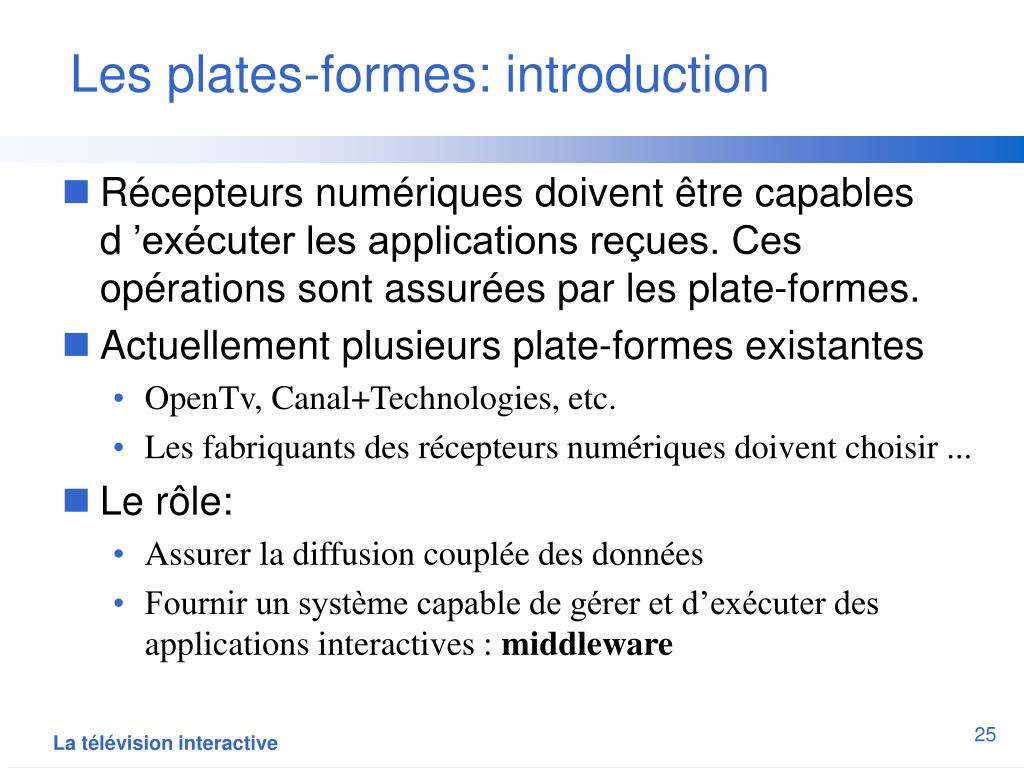

Les plates-formes: introduction

  • Récepteurs numériques doivent être capables d ’exécuter les applications reçues. Ces opérations sont assurées par les plate-formes.

  • Actuellement plusieurs plate-formes existantes

    • OpenTv, Canal+Technologies, etc.

    • Les fabriquants des récepteurs numériques doivent choisir ...

  • Le rôle:

    • Assurer la diffusion couplée des données

    • Fournir un système capable de gérer et d’exécuter des applications interactives : middleware

La télévision interactive


Les plates formes opentv

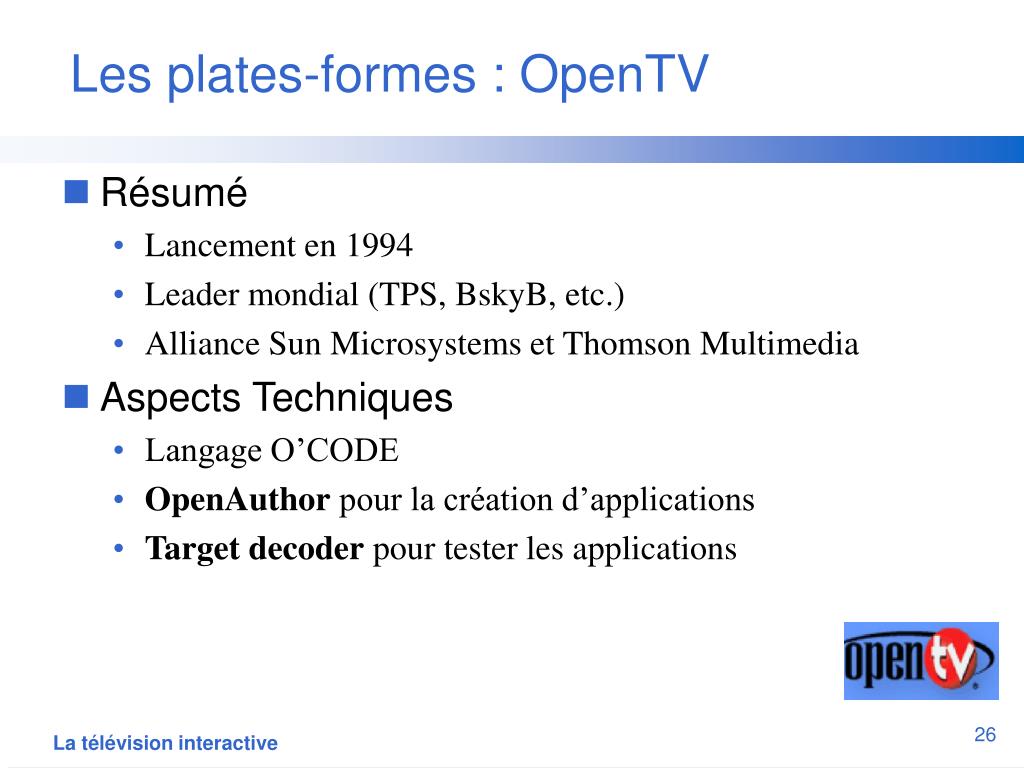

Les plates-formes : OpenTV

  • Résumé

    • Lancement en 1994

    • Leader mondial (TPS, BskyB, etc.)

    • Alliance Sun Microsystems et Thomson Multimedia

  • Aspects Techniques

    • Langage O’CODE

    • OpenAuthor pour la création d’applications

    • Target decoder pour tester les applications

La télévision interactive


Les plates formes opentv1

Les plates-formes : OpenTV

  • Aspects Techniques

    • OpenStreamer pour générer les flux de données contenant les applications et les vidéos, deux logiciels :

      • Application Steamer

      • Broadcast Streamer

La télévision interactive


Les plates formes opentv2

Les plates-formes : OpenTV

(Epita 2001)

La télévision interactive


Les plates formes mediahighway

Les plates-formes : MediaHighway

  • Résumé

    • Lancement en 1993

    • Actuellement 14,5 millions de décodeurs

    • Leader européen (canal satellite etc.)

    • Canal +

  • Aspects Techniques

    • Langage Pantalk

    • Environnement de développement

    • Composant de transmission

    • Virtual machine

La télévision interactive


Les plates formes mediahighway1

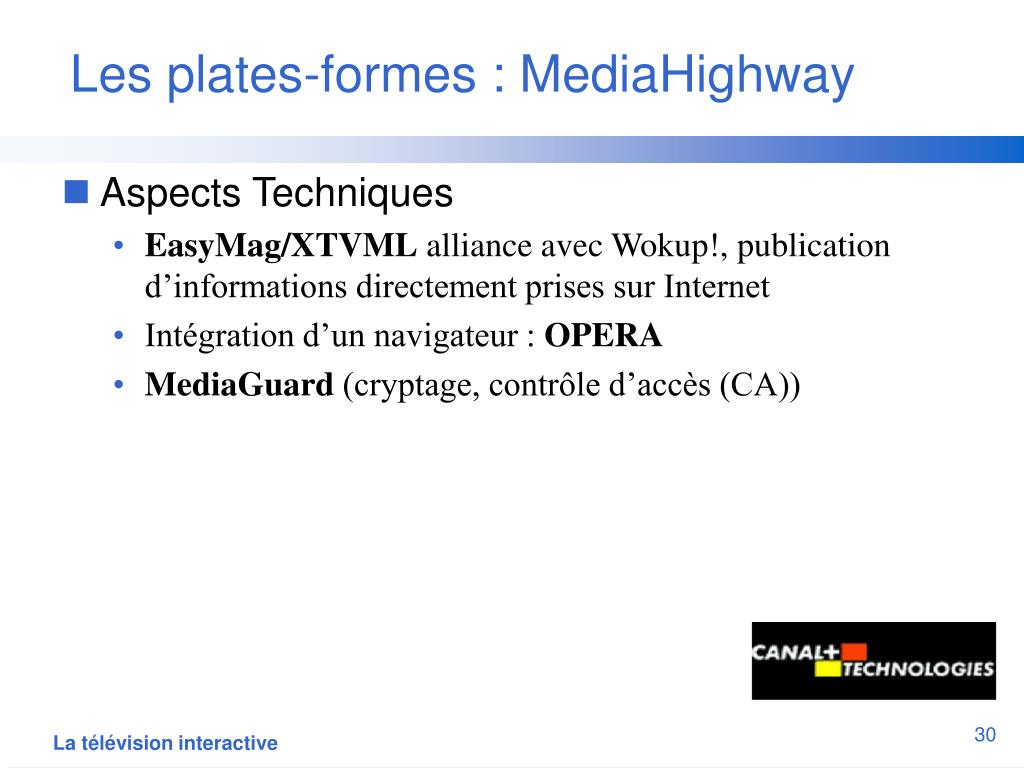

Les plates-formes : MediaHighway

  • Aspects Techniques

    • EasyMag/XTVML alliance avec Wokup!, publication d’informations directement prises sur Internet

    • Intégration d’un navigateur : OPERA

    • MediaGuard (cryptage, contrôle d’accès (CA))

La télévision interactive


Les plates formes mediahighway2

Les plates-formes : MediaHighway

(canal+)

La télévision interactive


Les plates formes microsoft tv

Les plates-formes : Microsoft TV

  • Microsoft TV

    • Un retard dans le domaine

      • Perte de contrats (UPC, AT&T Broadband)

      • Fermeture de Ultimate TV

    • Orientation langages Internet (Flash , html, etc.)

  • Les Produits

    • Microsoft TV Interactive Program Guide

    • Microsoft TV Server

    • Microsoft TV Advanced

    • Microsoft TV Technologies (pour PC)

La télévision interactive


Les plates formes microsoft tv1

Les plates-formes : Microsoft TV

  • Microsoft Interactive Program Guide

    • Offre la possibilité de choisir des programmes présents ou passés

(microsoftTV.com)

La télévision interactive


Les plates formes microsoft tv2

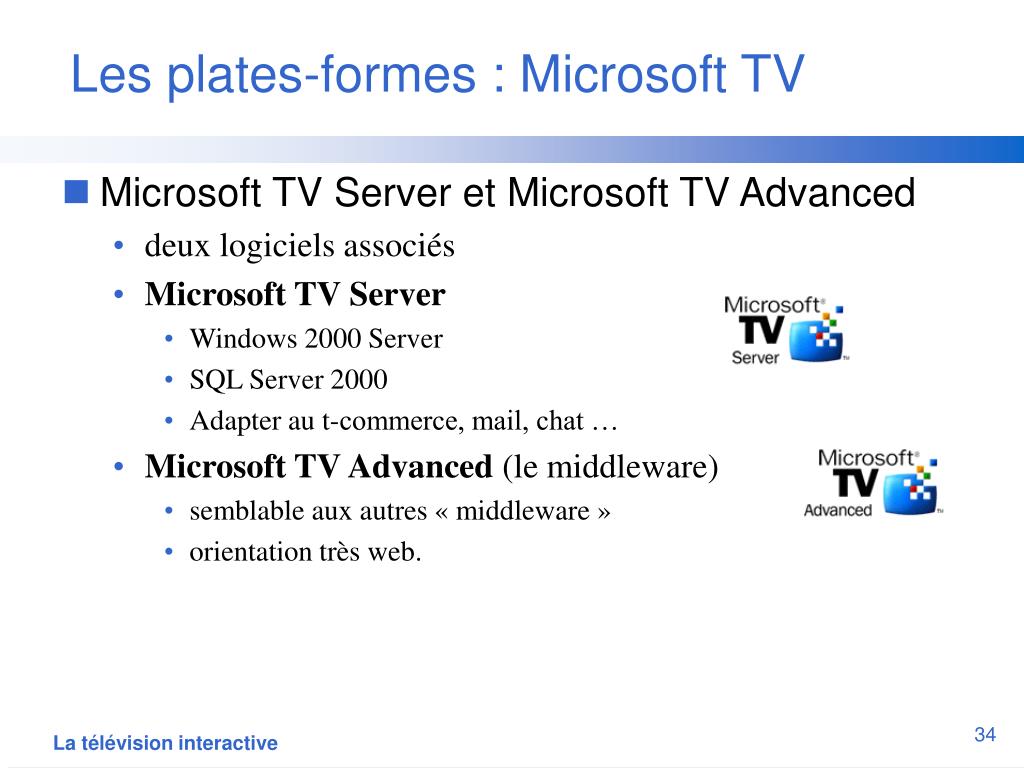

Les plates-formes : Microsoft TV

  • Microsoft TV Server et Microsoft TV Advanced

    • deux logiciels associés

    • Microsoft TV Server

      • Windows 2000 Server

      • SQL Server 2000

      • Adapter au t-commerce, mail, chat …

    • Microsoft TV Advanced (le middleware)

      • semblable aux autres « middleware »

      • orientation très web.

La télévision interactive


Les plates formes dvb mhp et javatv

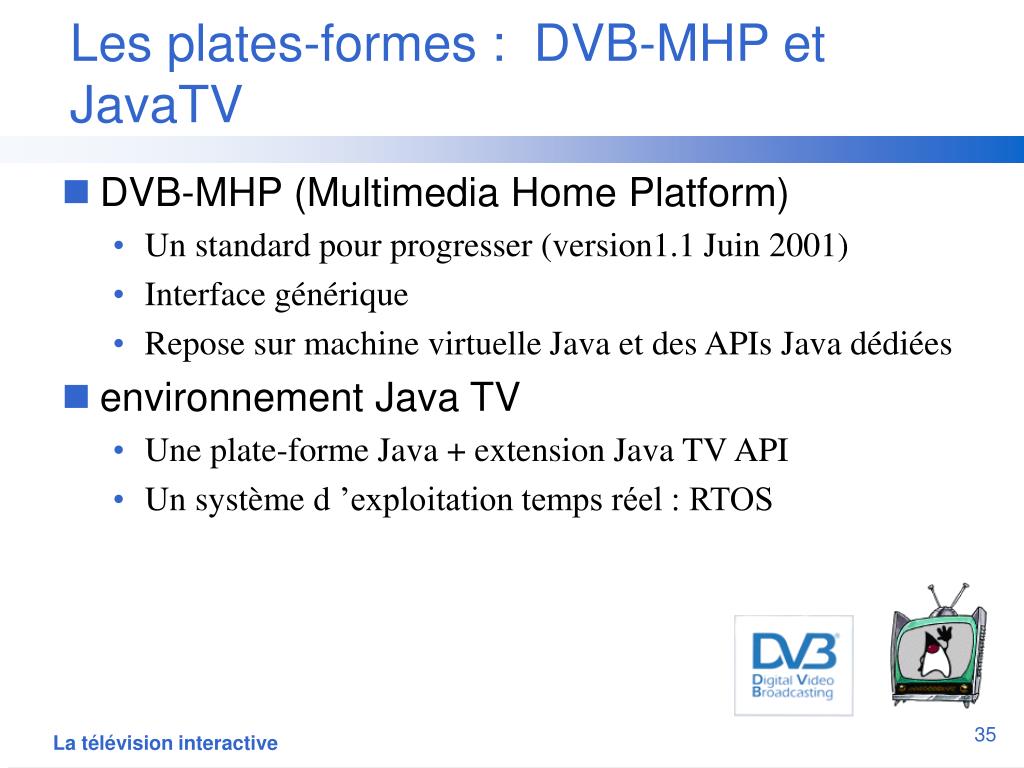

Les plates-formes : DVB-MHP et JavaTV

  • DVB-MHP (Multimedia Home Platform)

    • Un standard pour progresser (version1.1 Juin 2001)

    • Interface générique

    • Repose sur machine virtuelle Java et des APIs Java dédiées

  • environnement Java TV

    • Une plate-forme Java + extension Java TV API

    • Un système d ’exploitation temps réel : RTOS

La télévision interactive


Les plates formes dvb mhp et javatv1

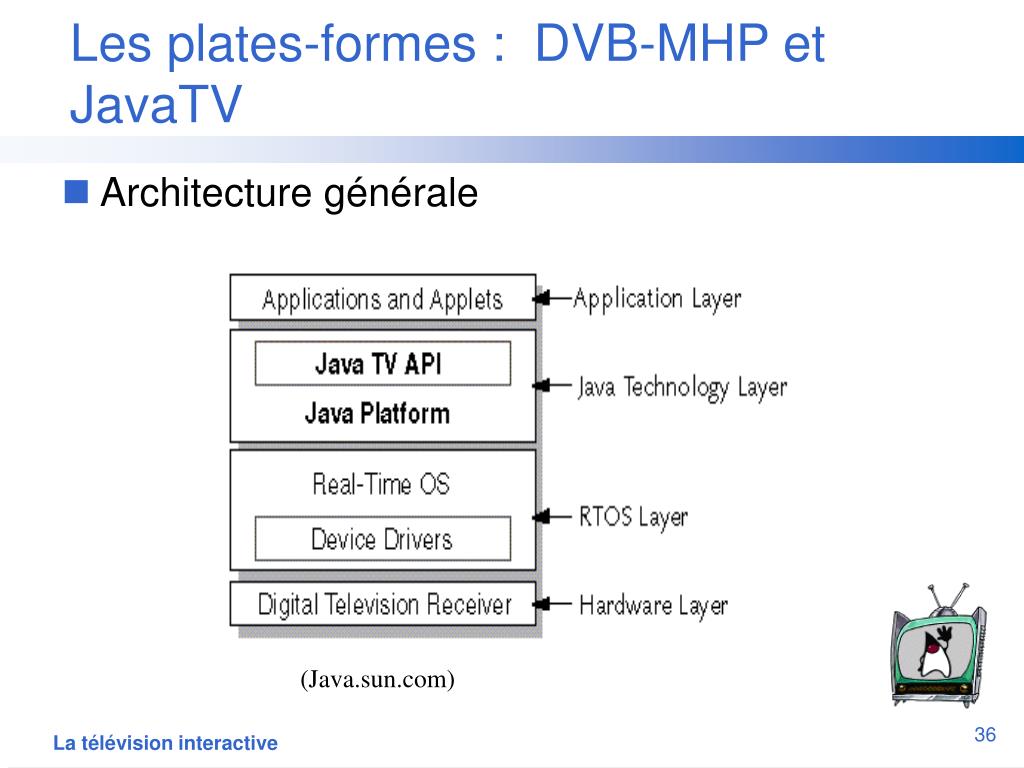

Les plates-formes : DVB-MHP et JavaTV

  • Architecture générale

(Java.sun.com)

La télévision interactive


Les plates formes dvb mhp et javatv2

Les plates-formes : DVB-MHP et JavaTV

  • Les Xlets

    • Equivalent des Applets pour PC

    • Adaptées à l’écran de la télévision

    • Utilisable par une télécommande (plus de souris, moins de mémoire)

    • Méthodes du package « javax.tv.Xlet »

      • void destroyXlet(boolean unconditional) void initXlet (XletContext ctx) void pauseXlet() void startXlet()

« Le récepteur numérique intégrant la plate-forme middleware Java TV

devient le client tout comme l’était le navigateur pour l ’applet »

La télévision interactive


Les plates formes dvb mhp et javatv3

Les plates-formes : DVB-MHP et JavaTV

  • Package javax.tv.Carousel

    • Pour récupérer les informations sur les programmes que l’opérateur diffuse (diffusion régulière 100ms à 30s de tables)

(Java.sun.com)

La télévision interactive


Conclusion

Conclusion

  • Côté « Téléspectateurs »

    • Une plus grande liberté de choix

    • Plus d ’informations sur le Téléspectateur

    • La télévision sera un accès à Internet

  • Côté « Editeurs »

    • Les éditeurs de plate-forme s’engagent dans le DVB-MHP (Canal+, OpenTV etc.)

    • L’installation d’un standard coûte cher

    • Microsoft impose le DVB-HTML => 2 Standards

La télévision interactive


R f rences et documentation

Références et documentation

  • http://www.mhpdev.net/

    • site pour les développeurs des technologies MHP

  • http://www.microsoftTV.com

    • site sur la technologie itv de Microsoft

  • http://www.canalplus.fr

    • site sur la technologie mediahighway

  • http://java.sun.com/products/javatv/

    • site sur l ’API Java TV

La télévision interactive

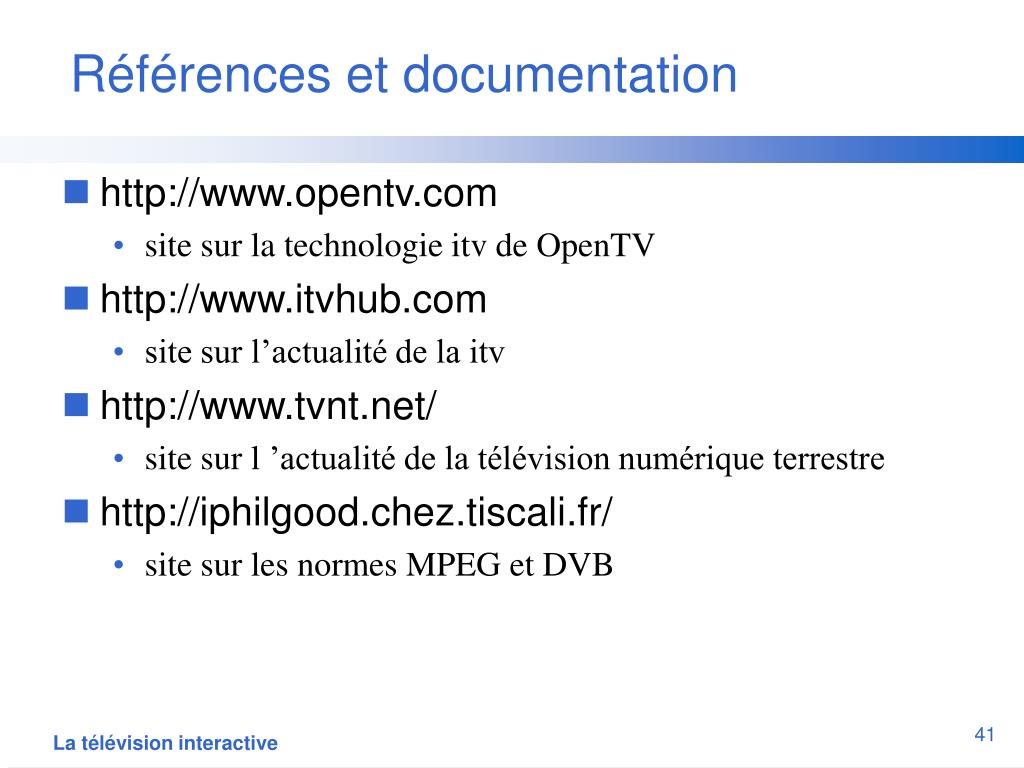

R f rences et documentation1

Références et documentation

  • http://www.opentv.com

    • site sur la technologie itv de OpenTV

  • http://www.itvhub.com

    • site sur l’actualité de la itv

  • http://www.tvnt.net/

    • site sur l ’actualité de la télévision numérique terrestre

  • http://iphilgood.chez.tiscali.fr/

    • site sur les normes MPEG et DVB

La télévision interactive


R f rences et documentation2

Références et documentation

  • http://membres.lycos.fr/webtvs/

    • site de présentation de la TV numérique et interactive

  • http://www.essi.fr/~lacourba/fr/home.html

    • site sur la télévision numérique terrestre

  • http://www.mhp.org/technical_essen/tech_essentials.html

    • site sur le MHP

  • http://satfr.free.fr/?p=mpeg2

    • site sur la télévision satellite

La télévision interactive


R f rences et documentation3

Références et documentation

  • http://mma.epita.net/downloads/veille/veille2002/000082_ITV.pdf

    • document de présentation de la itv ( Dreyfus Delphine, Duvergey Martin )

  • http://mma.epita.net/downloads/veille/veille2002/000089_OpenTV.pdf

    • document de présentation des technologies OpenTV et Mediahighway ( De Vreyer Olivier, Palleau Sébastien )

  • La télévision interactive

    • Philippe Sandoval, édition Hermes, ISBN 2-86601-484-7

La télévision interactive


  • Login
