Presentation Transcript


2004 3 27

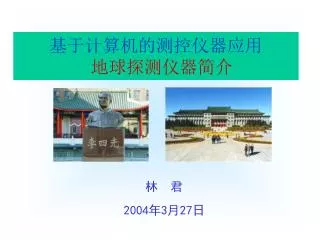

基于计算机的测控仪器应用地球探测仪器简介

林 君

2004年3月27日


2004 3 27

瞬变电磁(TEM)仪器


2004 3 27

常规TEM工作原理

发射线圈

TEM 接收线圈

TEM 接收机

TEM发射机

TEM 的工作方式之一


2004 3 27

V

常规TEM工作原理

地下电阻率不同影响

衰减曲线变化

Slow Delay

Fast Delay

t

T0

TEM衰减曲线示意


2004 3 27

2004 吉林大学

自行研制的系列瞬变电磁探测系统

在国家自然科学基金、中国地质大调查等资助下

为解决危机矿山的深部找矿、地下水勘查、地质大调查等问题,

研制成功的系列瞬变电磁探测系统


2004 3 27

2004 吉林大学

2004年在内蒙正镶白旗引水工程的应用

在另一条剖面上发现新的含水构造,利用核磁共振、地震勘探技术综合研究解决复杂条件地下水资源探测问题


2004 3 27

2003 中国·长春

正镶白旗引水工程应用

发现地震勘探所定井位打在含水的薄层上


2004 3 27

2004 吉林大学

新打的5号井100吨/小时,成功地为正镶白旗人民解决了生活用水及其今后的可持续发展问题。

国家投资2000多万元的引水工程由此开始建设!


2004 3 27

海上拖曳示意图(电偶极-偶极)


2004 3 27

发射与接收探头装置


2004 3 27

地震勘探仪器


2004 3 27

1 地震勘探仪器装备研制及应用

2003 中国·长春

PHVS-1000型电磁驱动可控震源

采用了配重倒置的特殊结构,

实现输出力向地下的有效传输

2001年申请发明专利一项

(已公开:01128147.2)

出力是国外同类产品的两倍

PHVS-1000型实验现场


2004 3 27

1 地震勘探仪器装备研制及应用

2003 中国·长春

  • 分布式浅层地震仪:

  • 减小模拟大线的干扰

  • 道数可以根据需要灵活扩展

  • 成本为国外同类仪器的十分之一

2002年底完成的分布式地震仪样机
