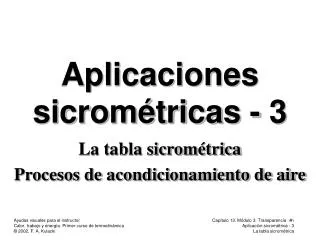

  1. Aplicaciones sicrométricas - 3 La tabla sicrométrica Procesos de acondicionamiento de aire

  2. Panorama • Cantidades clave • La tabla sicrométrica • Cálculos del proceso de acondicionamiento de aire • Aplicación de la tabla sicrométrica

  3. Cantidades clave Fundamentos de la tabla sicrométrica

  4. Vapor pv, T Aire pa, T T Región de vapor: gas supercalentado poco a poco. s Mezclas de aire-vapor de agua

  5. Cantidades sicrométricas • Gases ideales ( p ~ 1 atm) • Humedad específica • Humedad relativa

  6. Temperatura de bulbo seco • Es la temperatura medida por un termómetro colocado en una corriente de una mezcla deaire-vapor de agua.

  7. Temperatura de bulbo seco • Es la temperatura medida con un temómetro cuyo bulbo está rodeado por una esponja saturada de agua o alcohol.

  8. TDB TWB Esponja Mezcla de aire-vapor de agua Agua o alcohol Se determina TWB por medio de la transferencia de calor y masa a la esponja. (Para reducir errores en TWB, V ~ 700 - 1000 ft/min.) Mediciones de temperatura

  9. TDB TWB Esponja Mezcla de aire-vapor de agua Agua o alcohol TWB NO es una propiedad termodinámica. TDP < TWB < TDB siempre Cuando  = 1, TWB = TDB = TDP

  10. Resultados aproximados • A p = ~ 1 atm, TWB = TDP para mezclas de aire-vapor de agua. • Esto NO es verdad cuando las presiones son diferentes de 1 atm o para otras mezclasde gas-vapor.

  11. La tabla sicrométrica

  12. T pg p1 Vapor pv, T Aire pa, T s Relación entre  y 

  13. p o  c  = constante d b a T (bulbo seco) Para presión total fija p, La tabla sicrométrica

  14. La tabla sicrométrica • Usualmente, la carta se determina a partir de datos experimentales, aunque existen expresiones analíticas para mezclas de aire-vapor de agua. • Se grafican  y  con TDP y TWB como parámetros.

  15. TWB en aumento pa = especificada  TWB = constante  = 1  < 1 TDB  Detalles de la tabla

  16. TWB en aumento TWB = constante  = 1  < 1 TDB  TWB ~TADB SAT Líneas de entalpía total constante (Btu/lbm-aire seco) Líneas de isoentalpía

  17. Mezclado adiabático

  18. 1 3 Q = 0 2 Mezcladoadiabático

  19. 1 3 Q = 0 2 Al resolver las ecuaciones anteriores: Cada estado queda definido si se conocen dos parámetros cualesquiera de TDB, TWB, h, o . Mezcladoadiabático

  20. De esta ecuación, 3 es la combinación lineal ponderada de 1 y 2. Mezclado adiabático

  21. h2 TWB3 h3 2 h1 3 1 T1 T3 T2 Mezclado adiabático

  22. TWB3 h2 2 h3 3 h1 1 T1 T3 T2 Mezclado adiabático en supersaturación

  23. Procesos de humidificación y deshumidificación

  24. h2 1 2 2 h1  = 1 1 T1 T2 Humidificación con calentamiento w

  25. 1 2 h1 2 1 T2 T1 Humidificación por medio de enfriamiento evaporador sin calentamiento 

  26. Enfriamiento h1 1 1 h2 Calentamiento 2  =1 2 T2DB =T1DB Deshumidificación con enfriamientoal mismo bulbo seco inicial

  27. Saturación adiabática

  28. 1 2 Proceso de saturación adiabática Objetivo: para producir una mezcla de aire-vapor de agua con humedad relativa de uno

  29. T pv2 pv1 T1 1 T2 2 Mezcla no saturada en el estado 1 TDP1 s Proceso de saturación adiabática

  30. T Las temperaturas de bulbo seco y del aguaalcanzan elequilibrio en la “saturación” pv2 pv1 T1 1 T2 2 La evaporación del agua disminuye la temperatura TDP1 s Proceso de saturación adiabática

  31. T pv2 pv1 T1 1 T2 2 TDP1 TADB SAT es una propiedad termodinámica. Temperatura de saturación adiabática

  32. Temperatura de saturación adiabática • El vapor permanece supercalentado. • La evaporación del estado líquido proporciona la humedad adicional (i.e., razón de humedad aumenta). • La energía para la evaporación proviene de la entalpía que entra, h1. • La temperatura final,T2, es menor que T1.

  33. Proceso físico: La evaporación del agua ocurre toda vez que pg en la interfaz de vapor de agua es mayor que pv en la mezcla. pv pg > pv Temperatura de saturación adiabática

  34. T2 se llama “temperatura de saturación adiabática”, TSAT ADB Temperatura de saturación adiabática

  35. T2 = T2(p1,p2,T1,1) Agua/masa agregada de aire seco a T2 Temperatura de saturación adiabática

  36. Calor sensible en el aire, i.e., cambio en el bulbo seco. Calor de vaporización del agua Temperatura de saturación adiabática

  37. h1 2 1  =1 1 T2DB T1DB Saturación adiabática

  38. Fin de Aplicaciones sicrométricas - 3

  39. Términos y conceptos clave Temperatura de bulbo seco Temperatura de bulbo húmedo Tabla sicrométrica Humidificación con/sin transferencia de calor Deshumidificación con/sin transferencia de calor Saturación adiabática Temperatura de saturación adiabática
