LUZ ROJA PARA UN SEMAFORO

LUZ ROJA PARA UN SEMAFORO. EN ESTA PRESENTACION, APRENDERAS A CABLEAR LA ULTIMA ETAPA PARA UN SEMAFORO: LA LUZ ROJA, MISMA QUE PERMANECERA ENCENDIDA DURANTE LOS ULTIMOS PULSOS DE LA CUENTA HASTA 15 (DE 1011 A 1111) Y PERMANECERA APAGADO LOS PRIMEROS DIEZ. MATERIALES:.

hal
Download Presentation

LUZ ROJA PARA UN SEMAFORO

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

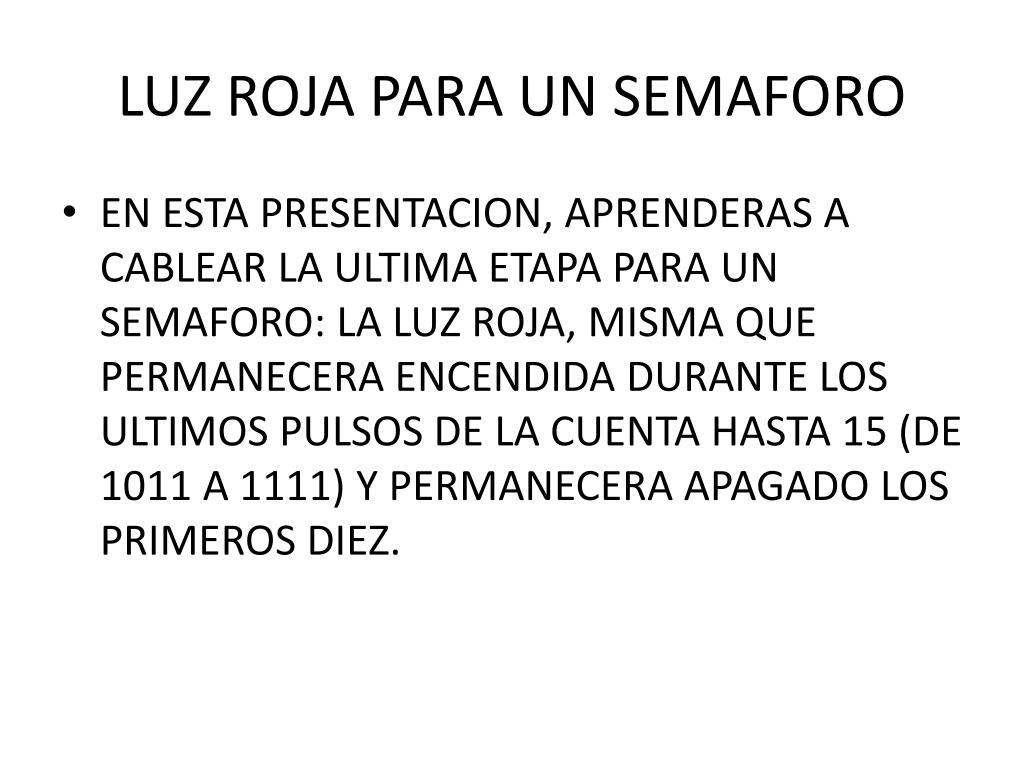

  1. LUZ ROJA PARA UN SEMAFORO • EN ESTA PRESENTACION, APRENDERAS A CABLEAR LA ULTIMA ETAPA PARA UN SEMAFORO: LA LUZ ROJA, MISMA QUE PERMANECERA ENCENDIDA DURANTE LOS ULTIMOS PULSOS DE LA CUENTA HASTA 15 (DE 1011 A 1111) Y PERMANECERA APAGADO LOS PRIMEROS DIEZ.

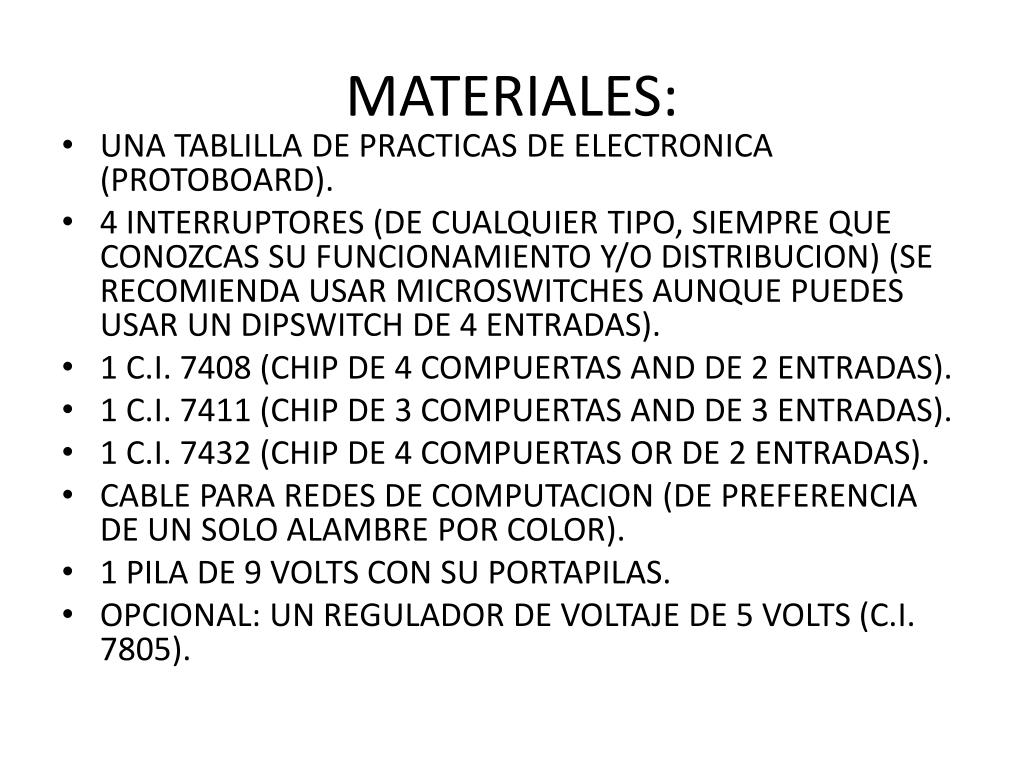

  2. MATERIALES: • UNA TABLILLA DE PRACTICAS DE ELECTRONICA (PROTOBOARD). • 4 INTERRUPTORES (DE CUALQUIER TIPO, SIEMPRE QUE CONOZCAS SU FUNCIONAMIENTO Y/O DISTRIBUCION) (SE RECOMIENDA USAR MICROSWITCHES AUNQUE PUEDES USAR UN DIPSWITCH DE 4 ENTRADAS). • 1 C.I. 7408 (CHIP DE 4 COMPUERTAS AND DE 2 ENTRADAS). • 1 C.I. 7411 (CHIP DE 3 COMPUERTAS AND DE 3 ENTRADAS). • 1 C.I. 7432 (CHIP DE 4 COMPUERTAS OR DE 2 ENTRADAS). • CABLE PARA REDES DE COMPUTACION (DE PREFERENCIA DE UN SOLO ALAMBRE POR COLOR). • 1 PILA DE 9 VOLTS CON SU PORTAPILAS. • OPCIONAL: UN REGULADOR DE VOLTAJE DE 5 VOLTS (C.I. 7805).

  3. PASO 1: COLOCAMOS NUESTROS INTEGRADOS Y COMENZAMOS POR CABLEAR LA CORRIENTE: PIN 7 A TIERRA (-), Y PIN 14 A VOLTAJE (+) DE CADA INTEGRADO. PODEMOS USAR UN DIPSWITCH DE 4 ENTRADAS EN LUGAR DE LOS 4 MICROSWITCHES. COLOCAMOS TAMBIEN NUESTROS SWITCHES CON LOS QUE HAREMOS LA CUENTA DIGITAL EN BINARIO, Y LOS CONECTAMOS A LA CORRIENTE. D C B A 7408 7432 7411

  4. EL CIRCUITO QUE CABLEAREMOS ES EL SIGUIENTE (SI ERES ALUMNO DE 1ER. GRADO DE LA GALVAN, LO DEBES TENER EN TU LIBRETA). COMO TENGO UN LEVE PRESENTIMIENTO, LO DEJAREMOS A LA MANO DURANTE ESTA PRESENTACION. D C B A 7408 7432 7411

  5. DE ACUERDO CON EL CIRCUITO, CONECTAREMOS, EN PRIMER LUGAR, EL SWITCH “A” A LOS PINES 1 Y 3 DEL C.I. 7411. COMO EL DIAGRAMA NO NOS ESTORBA, LO DEJAREMOS UN RATO. TAMBIEN TE MUESTRO EL DIAGRAMA INTERNO DE DICHO INTEGRADO. PROCEDEMOS CON EL CABLEADO… EL SIGUIENTE PASO, ES CONECTAR EL INTERRUPTOR “B” A LOS PINES 2 Y 9 DEL MISMO 7411. LO QUE SIGUE ES CONECTAR EL SWITCH “C” AL PIN 1 DEL 7408 Y LUEGO A LOS PINES 4 Y 10 DEL 7411, ASI QUE QUITAMOS EL DIAGRAMA INTERNO DEL 7411 PARA PONER EL DEL 7408… …Y PROCEDEMOS. D C B A 7408 7432 7411

  6. PARA TERMINAR LA PRIMERA ETAPA, CONECTAMOS “D” A LOS PINES 5, 11 Y 13 DEL 7411 Y AL PIN 2 DEL 7408. D C B A 7408 7432 7411

  7. PARA LA ULTIMA ETAPA, LAS IMÁGENES NOS ESTORBAN ASI QUE IRAN Y VENDRAN UN POCO. PRIMERO, LOS PINES 12 (SALIDA AND 1 DEL 7411) Y 3 DEL 7408 (SALIDA), SE CONECTAN A LAS ENTRADAS 1 Y 2 DE OR 1 (7432). D C B A 7408 7432 7411

  8. PRIMERO, LOS PINES 12 (SALIDA AND 1 DEL 7411) Y 3 DEL 7408 (SALIDA), SE CONECTAN A LAS ENTRADAS 1 Y 2 DE OR 1 (7432). LOS PINES 6 Y 8 (AND 2 Y 3) DEL 7411 SE CONECTAN A LAS ENTRADAS DE OR 2 (PINES 4 Y 5 DEL 7432) COMO MUESTRA EL DIAGRAMA. D C B A 7408 7432 7411

  9. IGUAL QUE CON LA LUZ AMBAR, LAS SALIDAS DE OR 1 Y OR 2 (PINES 3 Y 6 RESPECTIVAMENTE), SE CONECTAN A LAS ENTRADAS DE OR 3 EN EL MISMO INTEGRADO 7432 (PINES 9 Y 10 EN NUESTRO EJEMPLO, PERO PUEDES USAR 12 Y 13, TOMANDO EN CUENTA QUE LA SALIDA ENTONCES SERA EL PIN 11). D C B A 7408 7432 7411

  10. PARA TERMINAR, COLOCAMOS Y CABLEAMOS NUESTRO LED ROJO. LA SALIDA DE OR 3 (PIN 8) A LA PATITA MAS LARGA DEL LED (ANODO) Y LA PATITA MAS CORTA (CATODO) A TIERRA. CON ESTO TERMINAMOS. TE RECUERDO QUE SI LO DESCARGAS DE SLIDESHARE, ES PROBABLE QUE LAS ANIMACIONES NO FUNCIONEN COMO DEBERIAN, PERO ESPEREMOS QUE EL CABLEADO SE APRECIE BIEN. D C B A 7408 7432 7411

  11. GRACIAS POR TOMARTE EL TIEMPO PARA COMENTAR. ELABORADO POR: PROF. EDGAR CHAVEZ profechavez.wordpress.com youtube.com/profechavez05 slideshare.net/chavezprofe
