Presentation Transcript


Curso basico de lav

CURSO BASICO DE LAV


Sistema global de navegaci n por sat lite gnss

Sistema global de navegación por satélite (GNSS)

  • GPS

  • GLONASS

  • GALILEO

  • BEIDOU


Sistema gps

Sistema GPS

  • Sistema de posicionamiento global (GPS), es un sistema de provee información de ubicación y tiempo a nivel mundial

  • Es un sistema diseñado y operado por el departamento de defensa de los estados unidos

  • Esta formado por 24 satélites que orbitan a una altura de aproximadamente 20,200 km de altitud


Sistemas de localizaci n gps

Sistemas de localización GPS

  • Sistema GPS con transmisión vía radio

  • Sistema GPS con transmisión vía celular


Curso basico de lav

Localización Vía Radio

Señal de Satélite

Cada unidad Equipada con antena receptora de GPS y Radio Kenwood

Sistema de Repetición

Para ampliación de cobertura

Radio

Antena Receptora

Centro Despacho

PC con Software para Despacho y localización FLAV 3.0 y Radio Kenwood

Radios Portátiles con antena con micrófono de solapa KMC-48GPS (Incluye antena receptora de GPS)

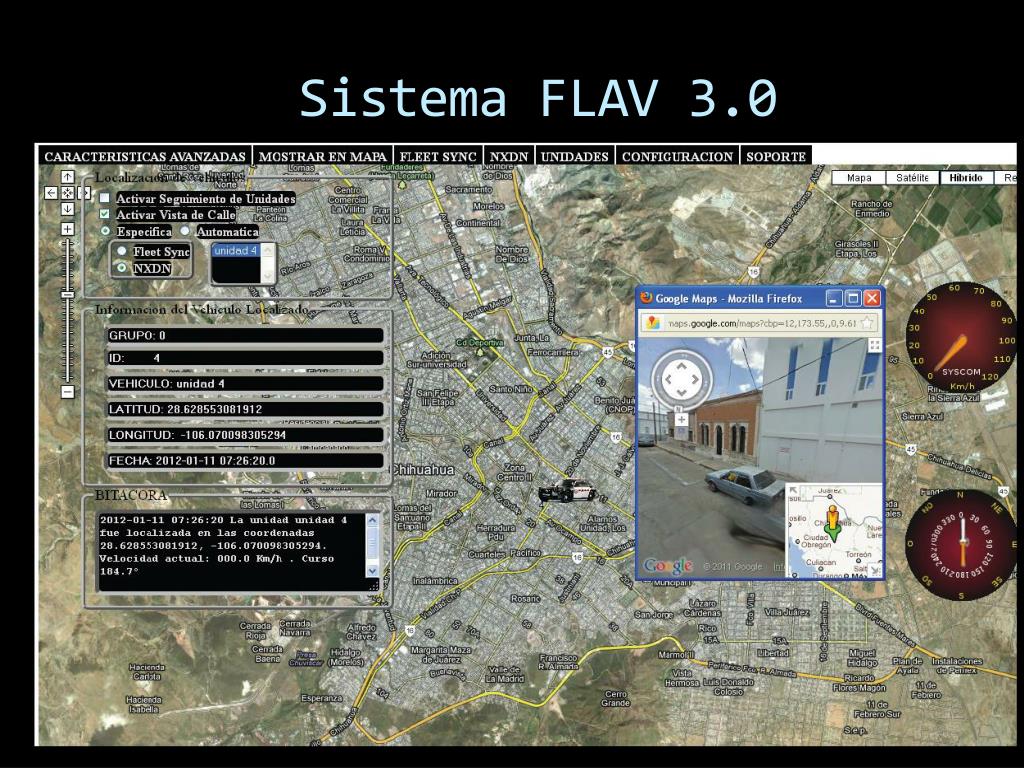

Sistema flav 3 0

Sistema FLAV 3.0


Sistema lanus flav 3 grabaci n de audio

Sistema LANUS(FLAV 3 + Grabación de Audio)


Radio tracker

Radio Tracker


Radios compatibles

Radios Compatibles

  • KENWOOD ANALOGOS- radiobase    TK-7180/8180        TK-7360/8360- remotos    TK-7302/8302    Antena GPS: GM-158-DB15        TK-7360/8360    antena GPS: GM-158-DB15        TK-7180/8180    antena GPS: GM-158-DB9        TK-2360/3360    microfono GPS: KMC-48GPS        TK-2312/3312    microfono GPS: KMC-48GPS        TK-2180/3180    microfono GPS: KMC-47GPS*pregunte al Dpto de ingenieria por el arnes correspondiente para cada uno de los radios remotosKENWOOD DIGITALES-RADIOBASE    NX700/800        NX900-REMOTOS    NX700/800    antena GPS: GM-158-DB9        NX900        antena GPS: GM-158-DB9        NX200/300    microfono GPS: KMC-47GPS        NX220/320    microfono GPS: KMC-48GPS        NX410        microfono GPS: KMC-47GPS

  • ICOM DIGITALES-RADIOBASE    ICF5061/6061        ICF5123D/6123DREMOTOS        ICF5061/6061        ICF5123D/6123D        ICF3103/4103        ICF3161/4161        ICF3661/4261* la antena GPS modelo GM-158-DB9 requiere del arnes SKRR-180-GPSDC


Localizaci n v a celular

Localización vía Celular


Aplicaciones con equipos v a celular

Aplicaciones con equipos vía celular


Funciones adicionales de un localizador

Funciones adicionales de un Localizador

  • Entradas digitales

  • Salidas digitales

  • Acelerómetro

  • Detección de Jammer

  • Audio


Aplicaci n con aceler metro

Aplicación con Acelerómetro

http://youtu.be/v-UHe_zd0aY

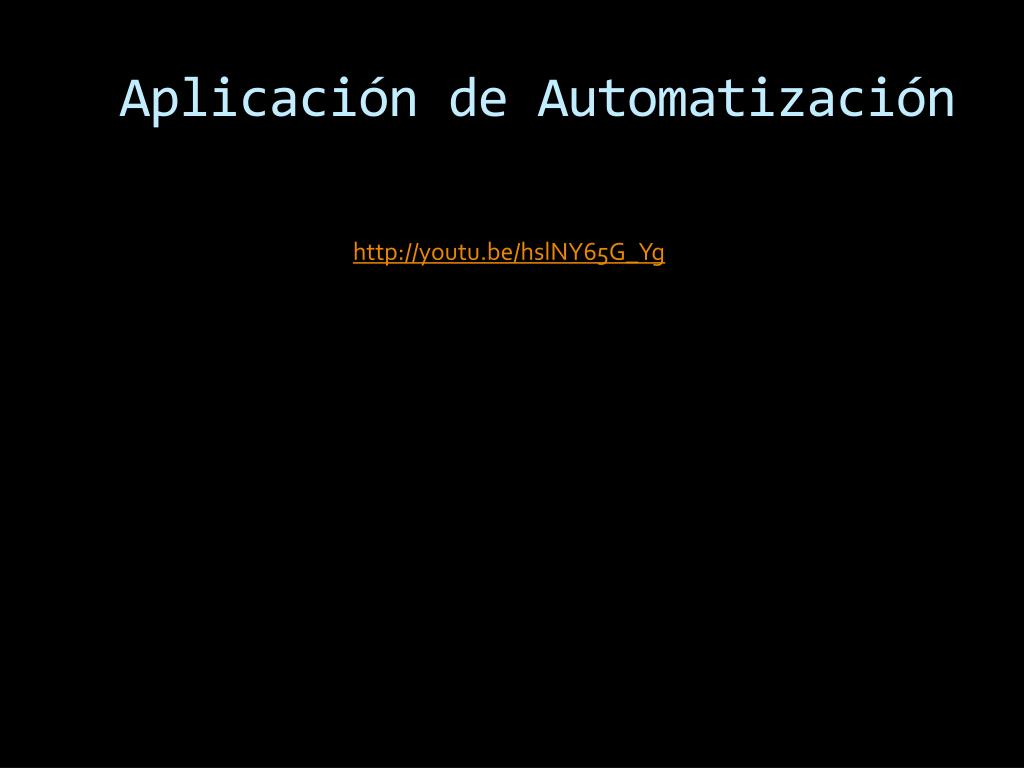

Aplicaci n de automatizaci n

Aplicación de Automatización

http://youtu.be/hslNY65G_Yg


Aplicaci n con radios kenwood

Aplicación con Radios KENWOOD

http://youtu.be/0-WdR5KtXf0


Localizadores v a celular

Localizadores Vía Celular

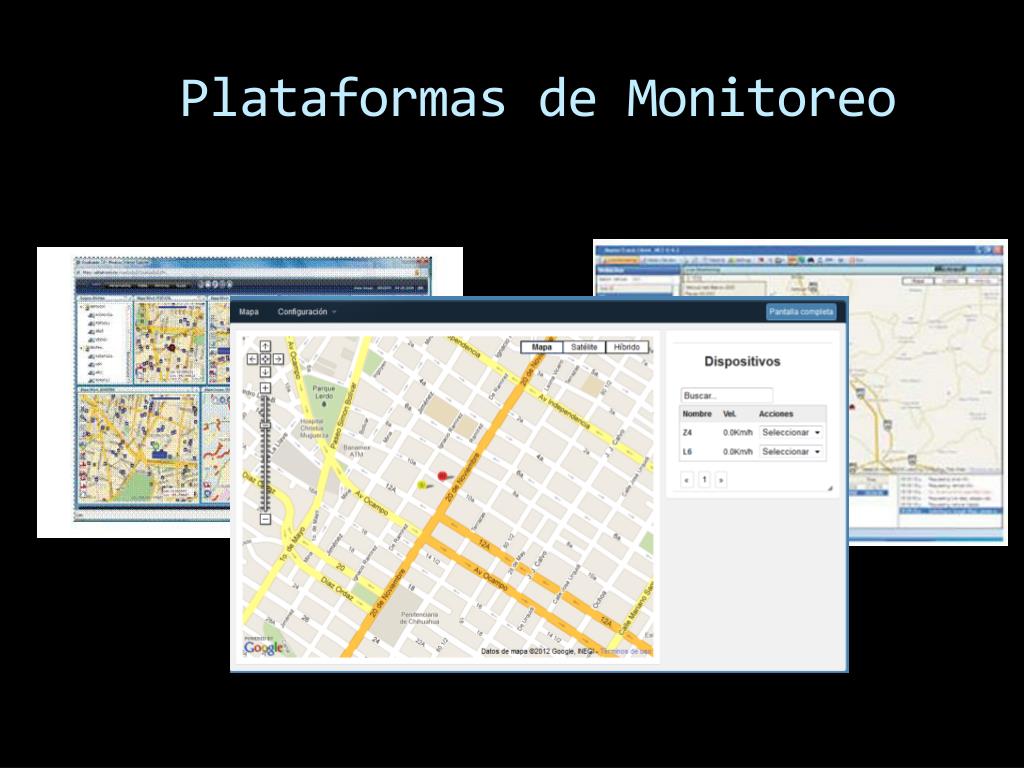

Plataformas de monitoreo

Plataformas de Monitoreo


Programaci n de equipos meitrack

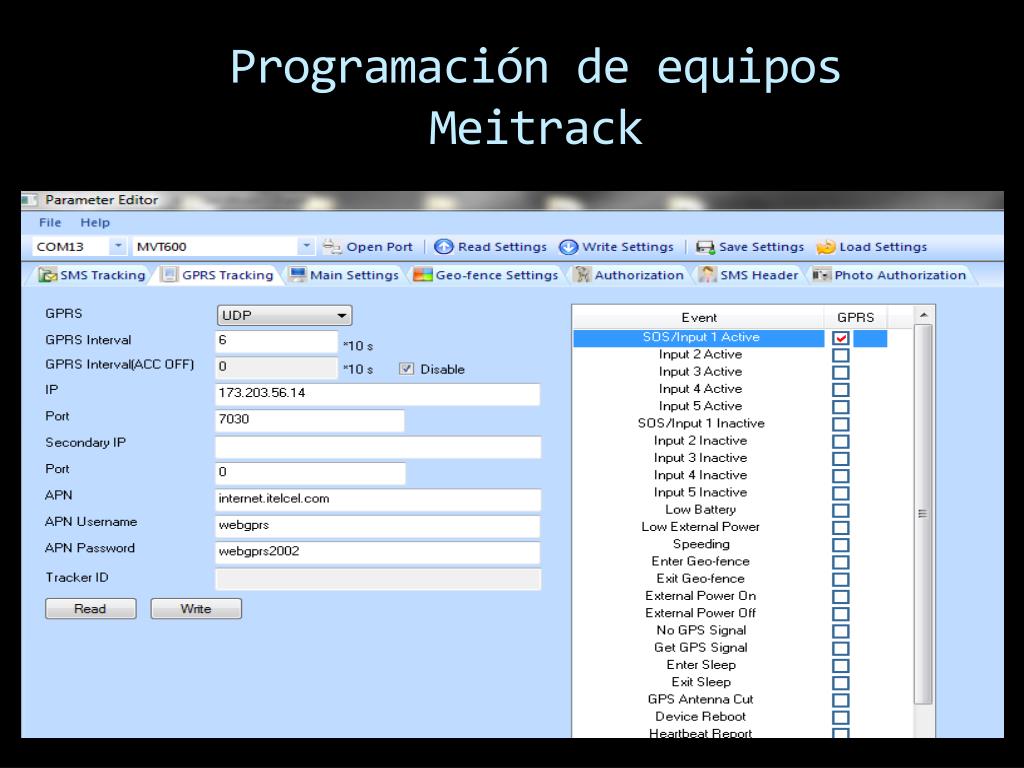

Programación de equipos Meitrack

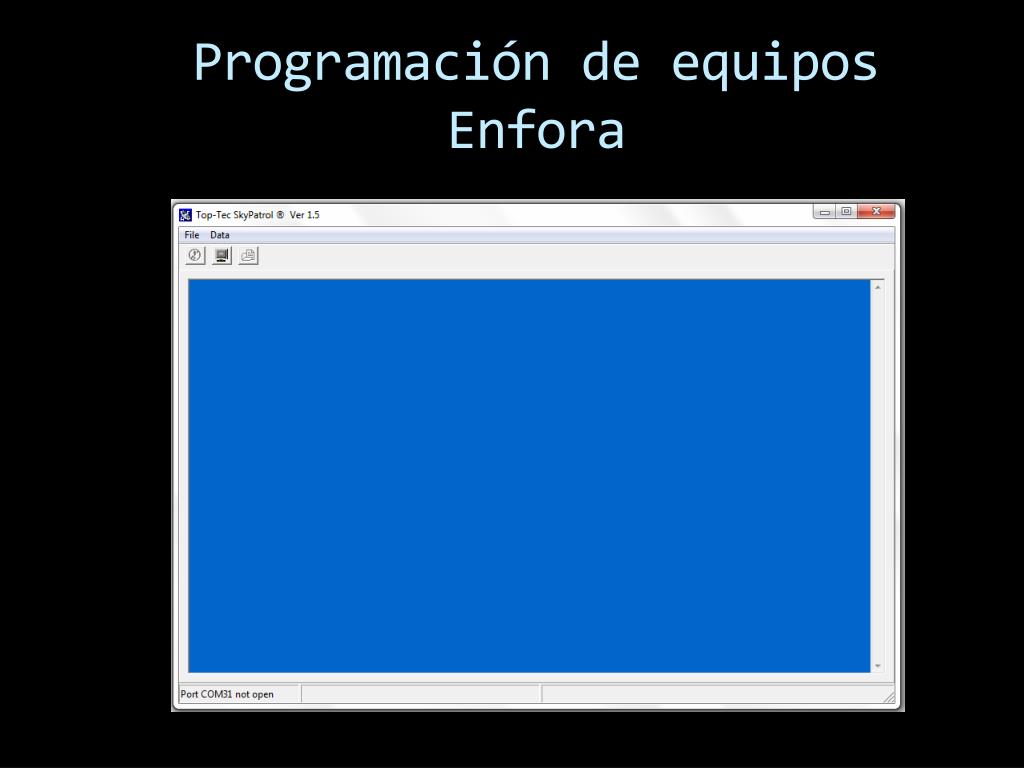

Programaci n de equipos enfora

Programación de equipos Enfora


Script enfora

Script Enfora

AT&F

AT&W

AT+CGDCONT=1,"IP","internet.itelcel.com","",0,0

AT%CGPCO=1,"webgprs,webgprs2002",0

AT$FRIEND=1,1,"173.203.56.14"

AT$udpapi=,6999

AT$wakeup=0,1

AT$EVTIM1=45

AT$EVTIM2=15

AT$EVENT=12,1,12,1,1

AT$EVENT=12,0,16,10,1000000

AT$EVENT=12,3,43,1,0

AT$EVENT=12,3,43,2,0

AT$EVENT=12,3,40,0,1580621

AT$EVENT=13,1,13,1,1

AT$EVENT=13,3,43,1,0

AT$EVENT=13,3,43,2,0

AT$EVENT=13,3,40,8,1580621

AT$EVENT=14,0,0,0,0

AT$EVENT=14,3,40,0,33611214

ATS0=2

AT$areg=2

AT&W

AT$RESET

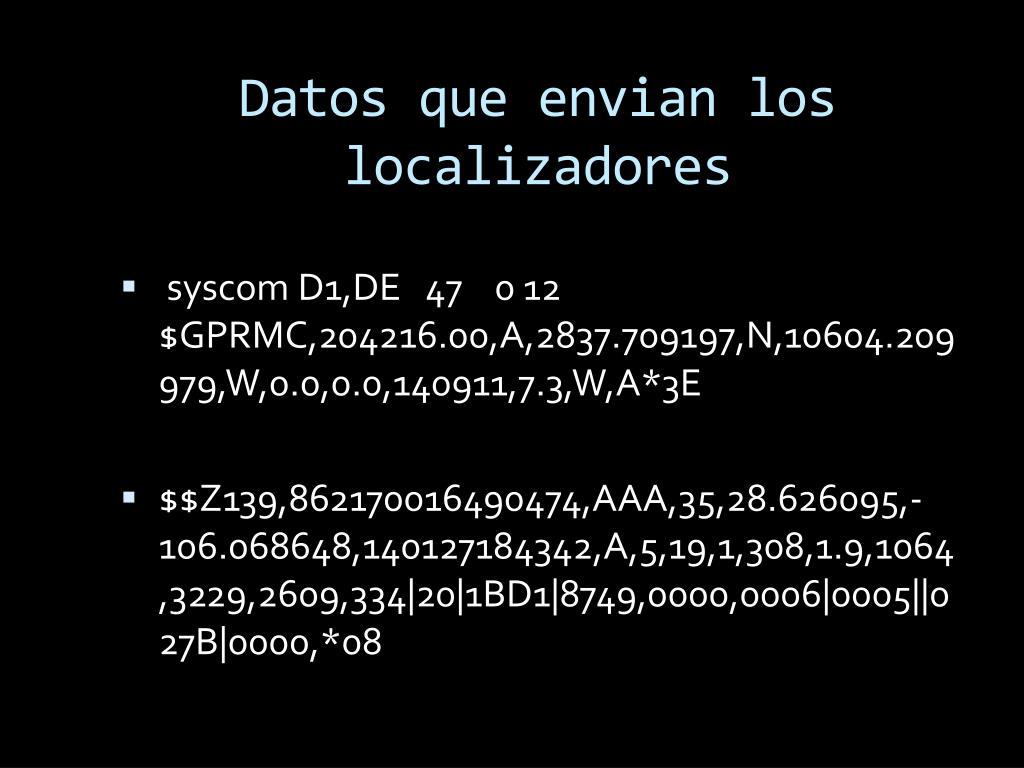

Datos que envian los localizadores

Datos que envian los localizadores

  • syscom D1,DE 47 0 12 $GPRMC,204216.00,A,2837.709197,N,10604.209979,W,0.0,0.0,140911,7.3,W,A*3E

  • $$Z139,862170016490474,AAA,35,28.626095,-106.068648,140127184342,A,5,19,1,308,1.9,1064,3229,2609,334|20|1BD1|8749,0000,0006|0005||027B|0000,*08

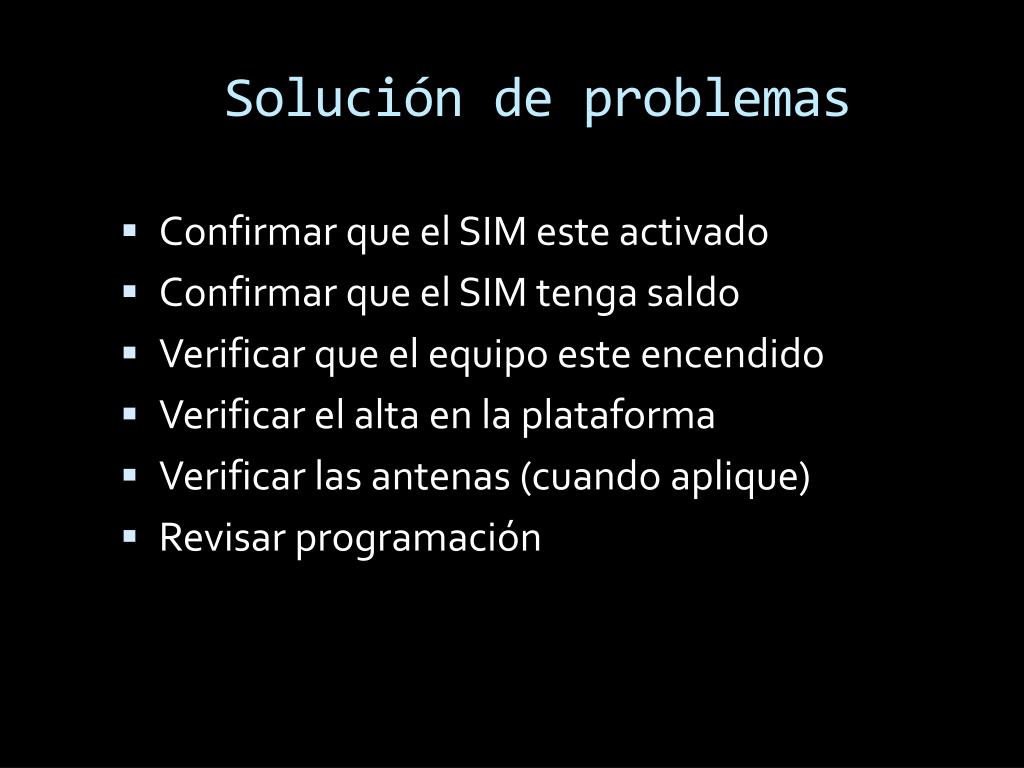

Soluci n de problemas

Solución de problemas

  • Confirmar que el SIM este activado

  • Confirmar que el SIM tenga saldo

  • Verificar que el equipo este encendido

  • Verificar el alta en la plataforma

  • Verificar las antenas (cuando aplique)

  • Revisar programación


Planes de datos

Planes de datos


Preguntas

¿Preguntas?
