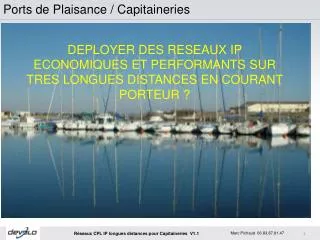

  1. Ports de Plaisance / Capitaineries DEPLOYER DES RESEAUX IP ECONOMIQUES ET PERFORMANTS SUR TRES LONGUES DISTANCES EN COURANT PORTEUR ?

  2. PROBLEMATIQUE • Distances très longues à couvrir (500, 1000, 1500m…) • Solutions filaires 10/100/1000 inadaptées • Coûts prohibitifs de la fibre optique • Wifi, complexe à mettre en œuvre, et parfois peu approprié pour les liaisons haut débit, la vidéosurveillance ..etc • Besoin de Distribuer Internet avec un bon confort d’utilisation • Eviter les désagréments de travaux lourds pour les clients, bruit, gènes, poussières ..etc • Besoin de Flexibilité et d’Evolutivité : vers la ToIP, la VOD, L’iPTV, la Vidéosurveillance et de futurs nouveaux services.etc • Les Budget doivent être optimisés au Maximum actuellement

  3. AVANTAGES DU CPL PROFESSIONNEL Performant : le CPL permet de diffuser 70 Mbits réel par segment sur câble coaxial (jusqu’à 1500 mètres) ou 40 Mbits en 220V (sur 200m) Economique : le CPL permet de réutiliser le câblage existant ou d’utiliser des câbles beaucoup moins chers que la fibre en évitant de gros travaux ou une interruption de service. Evolutif : le CPL permet des extensions réseaux et l’ajout de services IP supplémentaires sans remise en cause de l’existant : internet, Téléphonie sur IP, Vidéosurveillance, IPTV / VOD..etc. Ajouter un groupe d’utilisateurs supplémentaires ou une camera en bout de ponton devient simple Flexible : le cpl fonctionne sur tout type filaire - câble électrique 220V, mais aussi sur câble coaxial (75 Ohms, type Télé ou CCTV, 1500m) , sur paires torsadées (RJ45 Blindé Stp, à 700m) et même sur paires téléphoniques (400m) Simple : s’installe et se configure facilement. Tous les produits devolo peuvent également être administrés à distance

  4. LONGUES DISTANCES …. Exemple d’armoires de répartition téléphonique à mi quai qui pourront être réutilisées pour le dispatch CPL sur coaxial Plot électrique / Téléphone dans lequel le CPL 220V injecte dans la zone sur 10 à 18 bateaux Tests de distributions des 100/150 derniers mètres via CPL PRO effectués sur des pontons. (avec PC et cameras Vidéo IP , et mesures de débits up/down) La dorsale IP est faite en CPL sur Coaxial 75 ohms dans la gaine du ponton sur plus de 1000 mètres et raccorde des points de distribution CPL 220V couvrant environ 14 Bateaux.

  5. EXEMPLE : RESEAU INTERNET DISTRIBUE SUR LONGUE DISTANCE Distribution terminale en CPL 220V sur les quais Par Zone 1,2,3… dans les coffrets ARRIVEE INTERNET SUR LE QUAI Distribution sur une dorsale coaxiale 75 Ohms (max 1500 m) Coffret Téléphone dlan200AVPRO WP Réf 1236 Box dlan200AVPRO2i Réf 1236 A Capitainerie Backbone Coaxial 75 ohms 1500 METRES ! Ethernet 100BT A 1 A 3 2 7 6 5 4 A A A A

  6. CPL : une technologie performante • La technologie des courants porteurs de ligne ( CPL) connaît aujourd’hui un très fort développement. Elle permet, en effet, de réaliser des connexions réseaux simples, rapides et économiques en créant un réseau IP sur le câblage électrique existant. • Depuis 2003, et les premiers produits commerciaux la technologie a très fortement évolué. Le CPL qui a débuté en 14 Mbits, s’est développé en 85 Mbits et atteint désormais 200 Mbits. (bande passante HomePlug) • Le CPL, qui est très robuste sur le 220 Volt, habitué aux perturbations, peut également être utilisé sur plusieurs supports filaires existant, à des prix extrêmement compétitifs et sur très longues distances : • sur cables 220Volts, jusqu’à 200 mètres, • - sur paires téléphoniques jusqu’à 400 mètres • - sur paires torsadées blindée (STP) jusqu’à 700 mètres • - sur câble coaxial de type antenne de télévision ou CCTV, jusqu’à 1500 mètres.

  7. Pourquoi le CPL « anylan « en hauts débits ? Le CPL peut être complémentaire d’une installation filaire 100 Base-T classique, POE ou à du Wifi. Moins couteux que la Fibre Optique, il peut également être utilisée pour diffuser de l’IP à hauts débits en réutilisant une ancienne installation coaxiale analogique, sur de très longues distances(jusqu’à 1500 mètres) De même, le CPL sur Paires torsadées ou paires téléphonique permet de créer des « ponts » IP sur de longues distances filaires (jusqu’à 700 mètres) , en faisant une solution idéale notamment pour l’interconnexion de caméras déportées. (stations essence, local gardien, ..etc) Dans le cas de ponts hauts débits filaires les boitiers dlan AVPRO peuvent être ondulés, car les liaisons CPL via le 220V ne sont pas utilisées.

  8. Diffusion IP longue distance : anylan

  9. Pourquoi Devolo ? • - devolo est le N°1 en CPL en Europe (60 % du marché) et est spécialisé en CPL, large gamme de produits, forte innovation, gamme grand public et gamme professionnelle avec Gestion distante. • - Produits, logiciel et documentation de qualité • - Validés par les plus grands F.A.I (LivePlug Orange, C+ ..) • - Produits compatible PC, Mac et Linux • Système d’économie d’énergie breveté • Gamme AVPRO de CPL Anylan, véritable couteau suisse réseau • Administration à distance, Réseaux Maitres / esclaves ..etc • Une garantie sur les produits de 3 ans ! • Durée de vie élevée (MTBF) grâce à l’utilisation de composants de qualité • Support web (support@devolo.fr) Hotline, Web de grande qualité • Avant vente pour valider vos projets

  10. GAMME 200 AV Business Solutions dLAN® 200 AVpro2 Réf 1233 (*) dLAN® 200 AVpro2 i Réf 1236 (*) dLAN® 200 AVpro host Réf 1231 (**) Boitier 200AV plastique, switch CPL / Coax, Clé de cryptage AES 128 Bits Port 10/100 R45, Port Coax F pour diffusion Cpl coaxial ou Tél ou STP Administration via logiciel AVPRO Manager Configurations Peer To Peer ou Maitres esclaves Portée : 200 m sur 220V, 400m sur Tél, 700m sur STP, 1500m sur coax PPTTC : 179 Boitier 200AV métal, pates fixation, switch CPL / Coax, Clé de cryptage AES 128 Bits Port 10/100 R45, Port Coax F pour diffusion Cpl coaxial ou Tél ou STP Administration via logiciel AVPRO Manager Configurations Peer To Peer ou Maitres esclaves Portée : 200 m sur 220V, 400m sur Tél, 700m sur STP, 1500m sur coax PPTTC : 199 Adaptateur 200AV avec prise 220V filtrée intégrée des 16 Ampères pour un signal optimum Port 10/100 R45, Vlan et Clé de cryptage AES 128 Bits Administration via logiciel AVPRO Manager Configurations Peer To Peer ou Maitres esclaves Portée : 200 m PPTTC : 129 Avril 2009 dLAN® 200 AVpro WP Réf 1353 (*) Boitier 200AV IP métal, switch CPL / Coax, Clé de cryptage AES 128 Bits Port 10/100 R45, Port Coax F pour diffusion Cpl coaxial ou Tél ou STP Switch niveau 3 , 4xRJ45 intégré Administration via http ou Snmp (Mib fournies) Nouveau Firmware 1.1 Configurations Peer To Peer ou Maitres esclaves Portée : 200 m sur 220V, 400m sur Tél, 700m sur STP, 1500m sur coax PPTTC : 299

  11. LOGICIEL AV PRO MANAGER 3.0 • Peut gérer les 200 AVpro2 , 200 AVpro2i , 200 AVpro WP et tous les futurs produits de la gamme PRO (sauf Host , sous IP) • Gestion d'un réseau maître esclave jusqu'à 63 clients • Gestion simultanée de plusieurs réseaux possible • Configuration aisée d'un réseau (usage de la souris avec glisser/déposer). • Sauvegarde automatique de la configuration d'un réseau • Affectation automatique du mot de passe lors de l'ajout de client à un réseau • Visualisation et gestion des clients avec leur identité et performance • Réglage individuel des clients ou d'un réseau entier (QOS, fréquences, ..) • Optimisation de la QOS si nécessaire (Pour utilisateur averti !) • Téléchargement/mise à jour des firmware pour les clients d'un réseau • Prise en main à distance • Support de réseaux Point à Point • Protection par Mot de Passe des configurations • Support de la version 3.3.4 du firmware Intellon

  12. LOGICIEL AV PRO MANAGER 3.0 Choix du type de réseaux: MDU ou Peer-to-Peer

  13. LOGICIEL AV PRO MANAGER 3.0 Import en masse de liste de boitiers, affectation des adaptateurs à la souris, soit en peer to peer soit en maitre esclave

  14. Accessoires CPL Coax et Câble cuivre Réseaux IP sur paires téléphoniques. Permet de coupler rapidement 1 ou plusieurs paires de fils téléphoniques sur un adaptateur BNC/F. Blindage, diamètre du cuivre ou nombre de paires utilisées influent sur les distances et performances ( de 150 à 700 mètres) ADAPTATEUR DCK GE 860Adaptateur BNC mâle + 2 bananes femelles GE 860 Environ 4 euro ht http://www.conrad.fr/webapp/wcs/stores/servlet/ProductDisplay?catalogId=10001&storeId=10001&productId=51325&langId=-2&ItemHighLightId=51326&from_fh=1&category=recherche www.conrad.fr Réf 1369 dLAN Accessories F-RJ45 Adapter : permet de connecter un câble RJ45/RJ45 cat5/6 sur le port F Grossistes devolo Environ 19 euro ht

  15. Découvrir et se former au CPL Professionnel • Comme toutes technologies réseaux, le CPL respecte un certain nombre de règles assez strictes afin que les réseaux mis en œuvre puissent fonctionner sur le long terme avec les performances voulues. • Ce qui le distingue des autres technologies, c’est que les possibilités sont multiples et les paramètres extrêmement nombreux, surtout sur le 220V dont on ne maîtrise que très rarement tous les aléas et dont les plans d’installation sont également aussi très rares ! • Nous vous recommandons donc de vous inscrire et de suivre les formations qui sont régulièrement organisées par Devolo en région parisienne. • Durant ces formations nous abordons en effet des cas concrets et des configurations logicielles avec toutes les astuces de déploiement nécessaires. Plus d’informations sur nos formations
