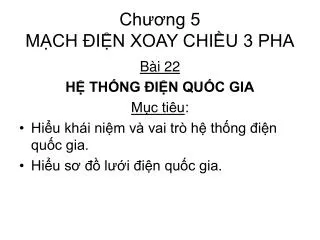

Chương 5 MẠCH ĐIỆN XOAY CHIỀU 3 PHA. Bài 22 HỆ THỐNG ĐIỆN QUỐC GIA Mục tiêu : Hiểu khái niệm và vai trò hệ thống điện quốc gia. Hiểu sơ đồ lưới điện quốc gia. Hộ tiêu thụ (trong toàn quốc). Các lưới điện. Nguồn điện (các NM điện). I - KHÁI NIỆM VỀ HỆ THỐNG ĐIỆN QUỐC GIA.

hadar
Download Presentation

Chương 5 MẠCH ĐIỆN XOAY CHIỀU 3 PHA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Chương 5MẠCH ĐIỆN XOAY CHIỀU 3 PHA Bài 22 HỆ THỐNG ĐIỆN QUỐC GIA Mục tiêu: • Hiểu khái niệm và vai trò hệ thống điện quốc gia. • Hiểu sơ đồ lưới điện quốc gia.

  2. Hộ tiêu thụ (trong toàn quốc) Các lưới điện Nguồn điện (các NM điện) I - KHÁI NIỆM VỀ HỆ THỐNG ĐIỆN QUỐC GIA • Hệ thống điện quốc gia gồm: • Liên kết với nhau thành một hệ thống để thực hiện quá trình: sản xuất, truyền tải, phân phối và tiêu thụ điện năng.

  3. Trạm biến áp 3 cấp Đường dây 220kV Đường dây 110kV 10.5kV 22KV NMĐ số 1 NMĐ số 2 Trạm tăng áp Trạm tăng áp Đường dây 10.5kV Trạm giảm áp 0.4kV Đường dây tới tải • Sơ đồ hệ thống điện

  4. II - SƠ ĐỒ LƯỚI ĐIỆN QUỐC GIA • Lưới điện quốc gia gồm: Đường dây dẫn (đường dây trên không, đường dây cáp) Trạm điện (trạm biến áp, trạm đóng cắt) Truyền tải điện năng từ các nhà máy điện đến nơi tiêu thụ điện trên cả nước.

  5. 1. Cấp điện áp của lưới điện: • Lưới điện có thể có nhiều cấp điện áp khác nhau: 800kV, 500 kV, 220 kV, 110 kV, 66 kV, 35 kV, 22 kV, 10.5 kV, 6 kV, 0.4 kV. Tuỳ theo mỗi quốc gia. • Lưới điện được phân thành: • Lưới điện truyền tải (lớn hơn 66 kV) • Lưới điện phân phối (nhỏ hơn 35 kV)

  6. 66kV Máy biến áp 66/22kV 22kV Máy biến áp 22/6kV Máy biến áp 22/0.4kV 6kV 0.4kV Tải có điện áp 6kV Đ Tải có điện áp 380/220v Đ Đ Đ II - SƠ ĐỒ LƯỚI ĐIỆN QUỐC GIA2. Sơ đồ lưới điện

  7. LƯỚI ĐIỆN QUỐC GIA

  8. III - VAI TRÒ CỦA HỆ THỐNG ĐIỆN QUỐC GIA • Hệ thống điện quốc gia đảm bảo việc sản xuất, truyền tải, phân phối điện năng trên toàn quốc. • Hệ thống điện quốc gia đảm bảo việc cung cấp và phân phối điện với độ tin cậy cao, chất lượng ổn định, an toàn và kinh tế nhất.
