Ht 7 sol

HT-7上SOL流极向不对称性的实验研究

张炜 徐国盛 常加峰 颜宁 丁斯晔 王亮 刘少承

合肥 2009.11.29


Ht 7 sol

实验背景

  • SOL作为主等离子体及装置壁之间的过渡区域,由于SOL中存在不依赖磁场方向的流(ballooning)和依赖于磁场方向的流(如PS流,磁场漂移等),使得SOL流具有的极向不对称性 。

  • SOL流不对称的驱动机制已经得到了很大的发展,但SOL流的理论模型仍然需要实验验证。

  • 各大装置(如JET, CMOD, TORE SUPRA等)都在进行这方面的工作,HT-7也具备进行这种研究的能力。


Ht 7 sol

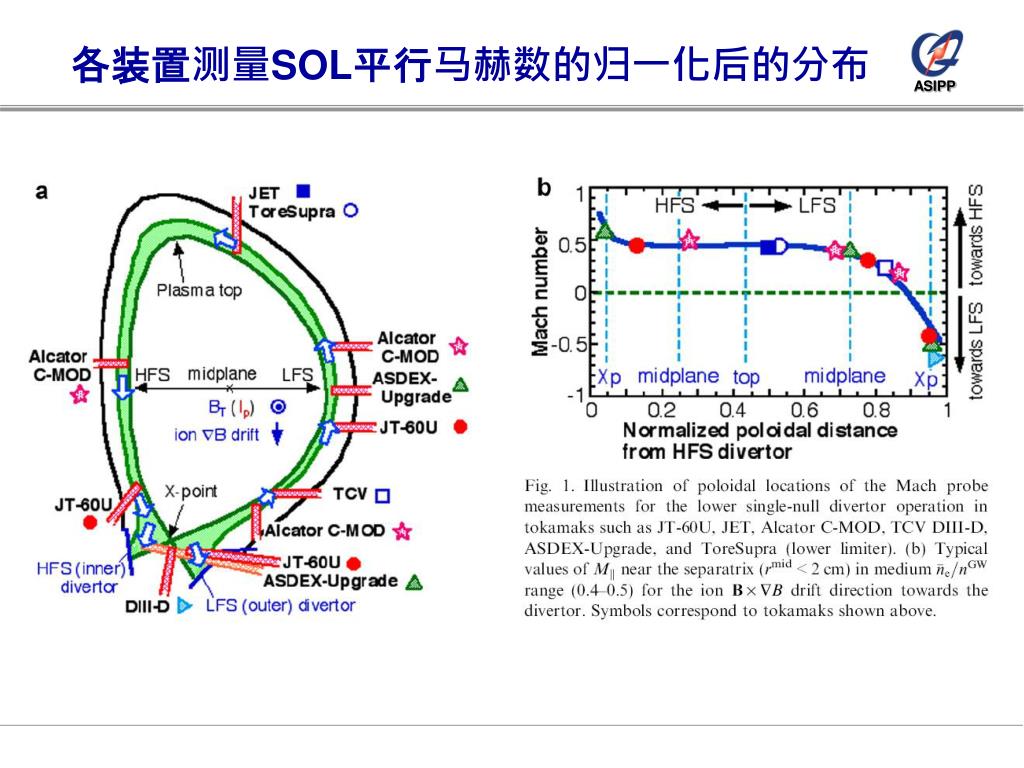

各装置测量SOL平行马赫数的归一化后的分布


Ht 7 sol

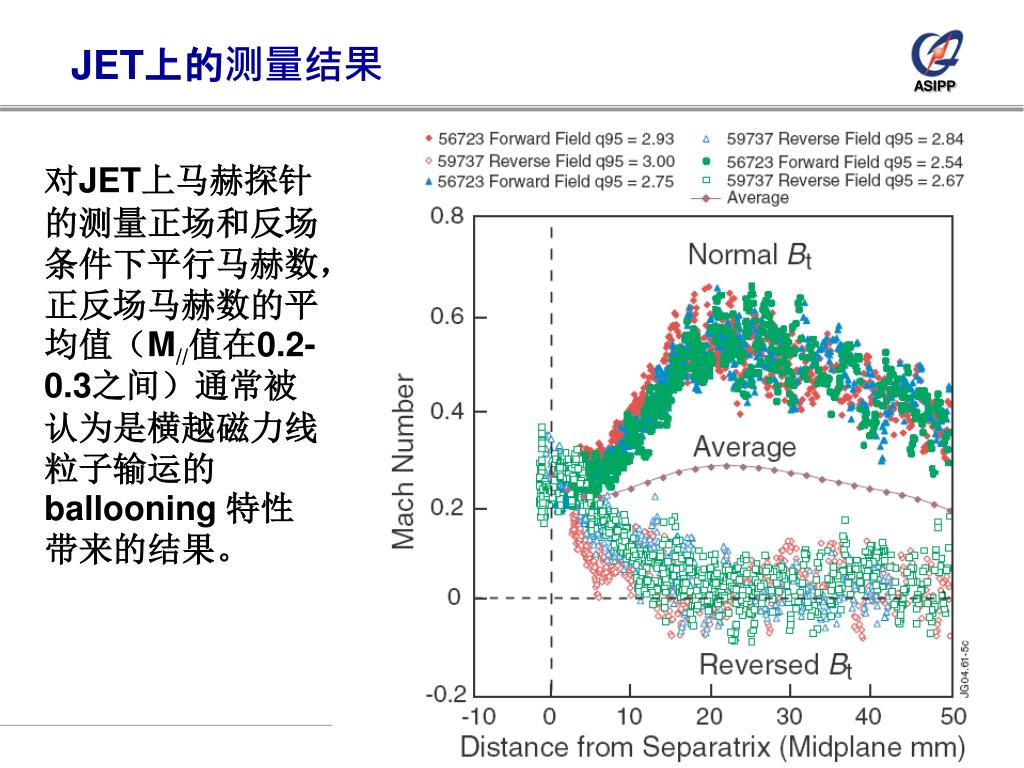

JET上的测量结果

对JET上马赫探针的测量正场和反场条件下平行马赫数,正反场马赫数的平均值(M//值在0.2-0.3之间)通常被认为是横越磁力线粒子输运的ballooning 特性带来的结果。


Ht 7 sol

上一轮的实验结果


Ht 7 sol

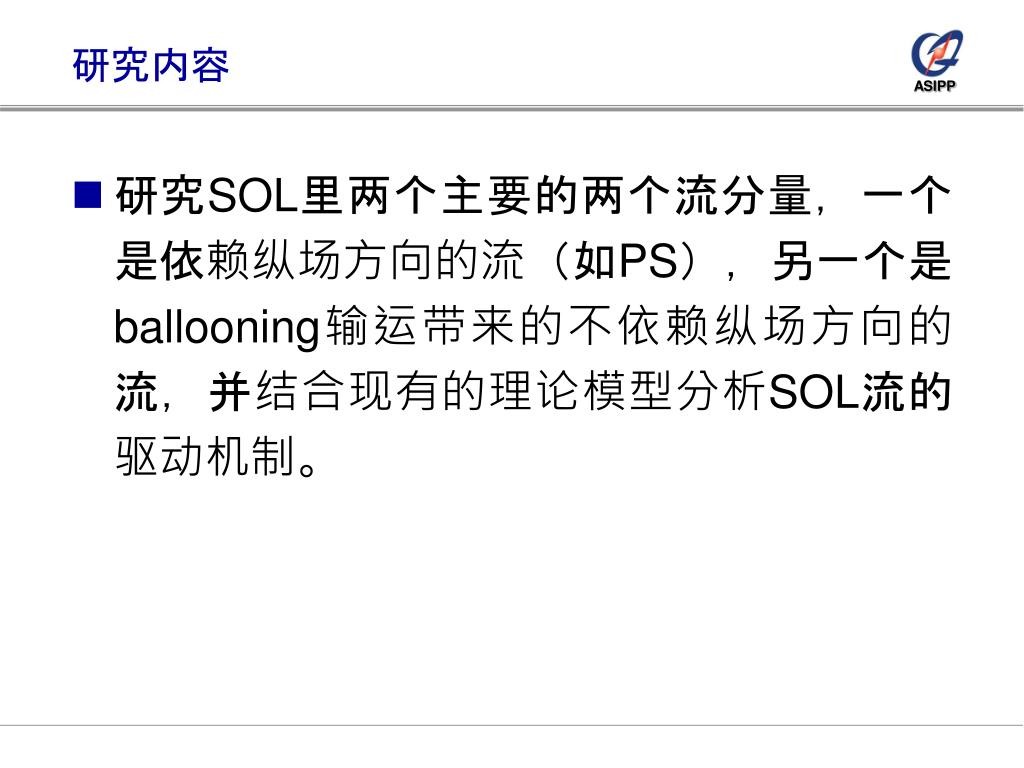

研究内容

  • 研究SOL里两个主要的两个流分量,一个是依赖纵场方向的流(如PS),另一个是ballooning输运带来的不依赖纵场方向的流,并结合现有的理论模型分析SOL流的驱动机制。


Ht 7 sol

实验方法

  • 通过移动等离子体中心位移,使得等离子体接触内、外、上、下四个不同的限制器,同时使最外闭合磁面脱离其它三个位置的限制器(形成类似于偏滤器位型下的磁分离面),使用马克顶部的马赫探针及三探针测SOL流的马赫数和密度温度变化,通过改变纵场方向来分离Bt-dependent和Bt-independent流分量。


Ht 7 sol

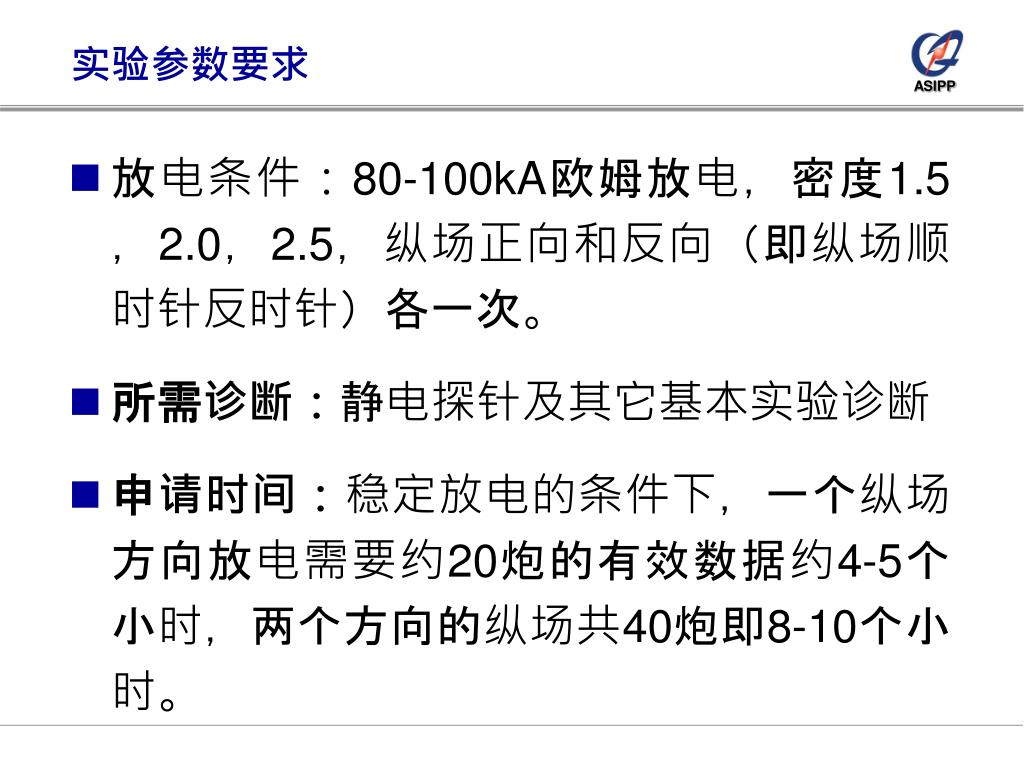

实验参数要求

  • 放电条件:80-100kA欧姆放电,密度1.5,2.0,2.5,纵场正向和反向(即纵场顺时针反时针)各一次。

  • 所需诊断:静电探针及其它基本实验诊断

  • 申请时间:稳定放电的条件下,一个纵场方向放电需要约20炮的有效数据约4-5个小时,两个方向的纵场共40炮即8-10个小时。


Ht 7 sol

谢谢!
