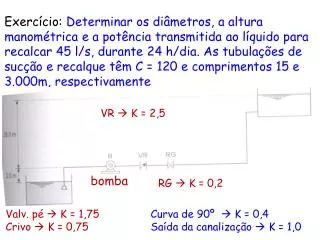

  1. Exercício:Determinar os diâmetros, a altura manométrica e a potência transmitida ao líquido para recalcar 45 l/s, durante 24 h/dia. As tubulações de sucção e recalque têm C = 120 e comprimentos 15 e 3.000m, respectivamente VR  K = 2,5 bomba RG  K = 0,2 Valv. pé  K = 1,75 Crivo  K = 0,75 Curva de 90º  K = 0,4 Saída da canalização  K = 1,0

  2. Considere um sistema de bombeamento como o da figura, no qual um conjunto elevatório, com rendimento de 75%, recalca uma vazão de 15 L/s de água, do reservatório de montante, com nível d’água na cota 150,00 m, para ao reservatório de jusante, com nível d’água na cota 200,00 m. As perda de carga totais na tubulação de montante (sucção) e de jusante (recalque) são, respectivamente, DHm= 0,56 m e DHj= 17,92 m. Os diâmetros das tubulações de sucção e recalque são, respectivamente, 0,15 m e 0,10 m. O eixo da bomba está na cota geométrica 151,50 m. Determine: a) as cotas da linha de energia nas seções de entrada e saída da bomba; b) as cargas de pressão disponíveis no centro dessas seções; c) a altura total de elevação e a potência fornecida pela bomba; d) esboce a linha de energia.

  3. Resposta Q = 15L/s = 0,015 m3/s ZA = CPA = 150,00 m ZD = CPd = 200,00 m Zeixo da bomba = 151,50 m DHm = DHTS = 0,56 m DHj = DHTR = 17,92 m DS = 0,15 m DR = 0,10 m Entrada  ponto B Saída  ponto C a) Determinação das energias na entrada e saída da bomba HB = Zm – DHm = 150 – 0,56 = 149,44 m HC = Zj + DHj = 200 + 17,92 = 217,92 m b) Determinação das pressões na entrada e saída Determinação das velocidades na entrada e saída da bomba VB = (4Q/p Ds2) = (4.0,015/3,1415.0,152) = 0,85 m/s  VB2/2g = 0,0369 m VC = (4Q/p Dr2) = (4.0,015/3,1415.0,102) = 1,91 m/s  VC2/2g = 0,1861 m HB = pB/g +ZB + VB2/2g (na entrada) 149,44 = pB/g + 151,50 + 0,0369  pB/g = -2,10m HC = pC/g +ZC + VC2/2g (na saída) 217,92 = pC/g + 151,50 + 0,1861  pC/g = 66,23m

  4. 217,92 m 149,44 m Resposta c) Determinação da altura total de elevação da bomba e da potência da bomba  H = HREC – HSUC = HC – HB = 217,92 – 149,44 = 68,48 m Pot = gQH/h = 9,8.0,015.68,48/0,75 = 13,42 kw ou 18,25 cv (1kw = 1,36cv) d) Linha de energia

  5. No manômetro diferencial abaixo, R = 740 mm, está conectado a uma tubulação de sucção de 100 mm e a uma tubulação de recalque de 80 mm, como mostrado na figura. O eixo da tubulação de sucção está 330 mm abaixo do eixo da tubulação de recalque. Para a vazão de 3,42 m3/min de água, calcule a carga fornecida pela bomba. R.: Hm = 13,19 m

  6. Exercício 5.5 livro Baptista e Lara: considerando-se as características da bomba abaixo discriminadas, pede-se determinar Q, f do rotor e P de outra bomba, hidraulicamente semelhante à dada. Esta deve trabalhar com um motor de 1450 rpm e altura manométrica de 180m. Rotação = 1800 rpm Q = 300 m3/h Hm = 60m Rendimento do conjunto = 70% f do rotor = 300 mm

  7. Ensaios realizados em uma bomba de 72” de diâmetro, operando a 225 rpm, resultam numa CC abaixo Qual o diâmetro e qual a rotação que deveria ter uma bomba homóloga para bombear 5,66 m3/s com altura manométrica de 18,3 m, quando operada no ponto de maior eficiência? Construa uma nova CC para esta condição

  8. Exercício: Determinar a curva do sistema abaixo. Dados: Dr = 250mm, Ds = 300 mm, C = 120, comprimentos  do recalque = 3.000m  da sucção = 15 m VR  K = 2,5 bomba RG  K = 0,2 Valv. pé  K = 1,75 Crivo  K = 0,75 Curva de 90º  K = 0,8 Saída da canalização  K = 1,0

  9. A adutora mostrada na figura a seguir conduz 200 m3/h do reservatório R1 para o R2. Objetivando aumentar esta vazão, será introduzida uma bomba no ponto B, com as características apresentadas no quadro. a) Determinar as vazões transportadas entre os reservatórios após a colocação da bomba; b) Fazer um esquema mostrando a linha piezométrica entre os dois reservatórios após a colocação da bomba. R.: Hm = -20 + 0,0005.Q2 , onde Q (m3/h) P.O. : Q = 370 m3/h e Hm = 48 m

  10. A curva característica de uma bomba centrífuga é dada na figura. Quando duas bombas iguais a esta são associadas em série ou em paralelo, a vazão através do sistema é a mesma. Sabendo que a altura geométrica é igual a 10m a) Determine no gráfico o ponto de operação que obedeça à condição de vazão dada (igual tanto para o caso em série, como para o caso em paralelo); b) A partir do ponto de operação da letra a e usando a equação de Darcy Weisbach (Universal), ache a curva do sistema; c) Determine a vazão bombeada por uma das duas bombas para o caso em série e para o caso em paralelo. E a vazão para uma bomba somente ligada, no mesmo sistema da letra b? R.: em série: Q = 18,5 m3/h, em paralelo: Q = 9,25 m3/h Uma única bomba ligada: Q = 14,5 m3/h

  11. Exercício:o NPSH mínimo requerido pelo fabricante de uma bomba é de 7,0m. Esta bomba é utilizada para bombear água de um reservatório a uma taxa de 0,2832 m3/s. o nível da água no reservatório está a 1,280m abaixo da bomba. A pressão atmosférica é de 98,62 kN/m2 e a temperatura da água é de 20 oC. Assuma que a perda de carga total na sucção é de 1,158mH20. A bomba estará a salvo dos efeitos da cavitação?pv a 20ºC = 2335 Pa

  12. Exercício: uma bomba deverá recalcar uma vazão de 30m3/h. O NPSHr para esta vazão é de 2,50m. Determinar x para que haja uma folga de 2,0m entre o NPSHd e NPSHr Dados: C = 150 Pv a 20ºC = 2335 Pa D = 3” K(válvula de pé) = 1,75 K(crivo) = 0,75 K(joelho 90º) = 0,4 K(redução excêntrica) = 0,15

  13. Determinar a altura máxima de sucção de uma bomba a ser instalada em um local com altitude de 1.000m, para que não haja cavitação. A bomba deverá recalcar uma vazão de 0,17 m3/s. Os dados da instalação e a curva de variação do NPSH desta bomba em relação à vazão são apresentados a seguir: Pvabs = 2335 Pa (temperatura igual a 20ºC) e g = 9.810 N/m3 Diâmetro da tubulação de sucção = 300 mm, Coeficiente de perda de carga da fórmula Universal = 0,022, Comprimento da tubulação de sucção = 50 m, Peças e acessórios da sucção: válvula de pé com crivo  K=10; curva de 90º  K=0,6

  14. Livro do Porto, p. 86 entrada normal: Le = 14,7.D Curva 45º : Le = 7,8.D Saída da canalização: 30,2.D

  15. Um sistema de bombeamento é constituído por duas bombas iguais instaladas em paralelo e com sucções independentes, com curva característica e curva do N.P.S.H.r dadas na figura 5.23. As tubulações de sucção e de recalque têm diâmetro de 4”, fator de atrito f = 0,030 e os seguintes acessórios: na sucção, de 6,0m de comprimento real, existe uma válvula de pé com crivo (Le = 39,75m) e uma curva 90o R/D = 1 (Le = 1,75m) e no recalque, de 70,0m de comprimento real, existe uma válvula de retenção tipo leve (Le = 10,40m), um registro de globo (Le = 42,30m) e duas curvas 90o R/D = 1 (Le = 1,75m cada). O nível d’água no poço de sucção varia com o tempo, atingindo, no verão, uma cota máxima de 709 m e, no inverno, uma cota mínima de 706 m. O nível d’água no reservatório superior é constante na cota 719 m. a cota de instalação do eixo da bomba vale 710 m. Verifique o comportamento do sistema no inverno e no verão, determinando os pontos de funcionamento do sistema (Q e H), os valores de N.P.S.H.disponível nas duas estações e o comportamento das bombas quanto à cavitação. Assuma e temperatura da água, em média, igual a 20o C

  16. Comprimentos equivalentes: Cotovelo 90º raio curto  Le = 34.D Registro de gaveta  Le = 7.D Válvula de retenção tipo leve  Le = 83,6.D Dr = 1,30 . X1/4 . Q1/2 D  diâmetro Dr diâmetro de recalque X  razão entre o no de horas de trabalho da bomba e 24 horas

  17. QUESTÕES DO ENADE Engenharia Grupo III 2008  QUESTÃO 25: Uma bomba centrífuga trabalha em condição plena, a 3.500 rpm, com vazão de 80 m3/h, carga de 140 m, e absorve uma potência de 65 HP. Por motivos operacionais, esta bomba deverá ter a sua rotação reduzida em 20%. O gráfico abaixo mostra a relação entre vazão, carga e potência absorvida em uma bomba centrífuga, conforme as leis de semelhança. Considerando essas informações, os valores aproximados da nova carga da bomba (m) e da nova potência absorvida (HP) serão, respectivamente, (A) 7 e 3 (B) 90 e 33 (C) 90 e 40 (D) 105 e 40 (E) 105 e 63

  18. QUESTÕES DO ENADE Engenharia Grupo I 2008  QUESTÃO 39 Considere a figura e as informações a seguir. Dados: • o rendimento do grupo motor-bomba é 0,8; • a vazão a ser recalcada é 0,5 l/s do reservatório inferior até o reservatório superior, conforme a figura; • a perda de carga total para a sucção é 0,85 m; • a perda de carga total para o recalque é 2,30 m. onde: P = potência (CV) Q = vazão (m3/s) Hm = altura manométrica (m) h = rendimento do grupo motor-bomba Qual a menor potência, em CV, do motor comercial que deve ser especificado para este caso? (A) ¼ (B) 1/3(C) ½ (D) ¾ (E) 1

  19. QUESTÕES DO ENADE • 7 – enade 2005: Deseja-se dimensionar uma bomba centrífuga para uma instalação predial. A população estimada para efeito de projeto é de 750 pessoas e o consumo diário por pessoa é de 200L/dia de água. A altura estática de aspiração (altura de sucção) é de 2,5 m e a altura estática de recalque é de 40,0 m. Considere que a perda de carga na aspiração (sucção) mais a altura representativa da velocidade são equivalentes a 60% da altura de sucção e que a perda de carga no recalque é equivalente a 40% da altura de recalque. Considere ainda que a bomba deve funcionar 6 horas por dia. • Utilizando as Figs. 1 e 2, determine: • o modelo da bomba padronizado pelo fabricante; • b) a potência do motor; • c) entre que valores está o rendimento da bomba

  20. QUESTÕES DO ENADE

  21. QUESTÕES DO ENADE
