Presentation Transcript


5644190

電池簡介與未來市場發展方形溝槽模頭出口不同黏度流體干擾實驗規劃

報告人: 蔡弘益


5644190

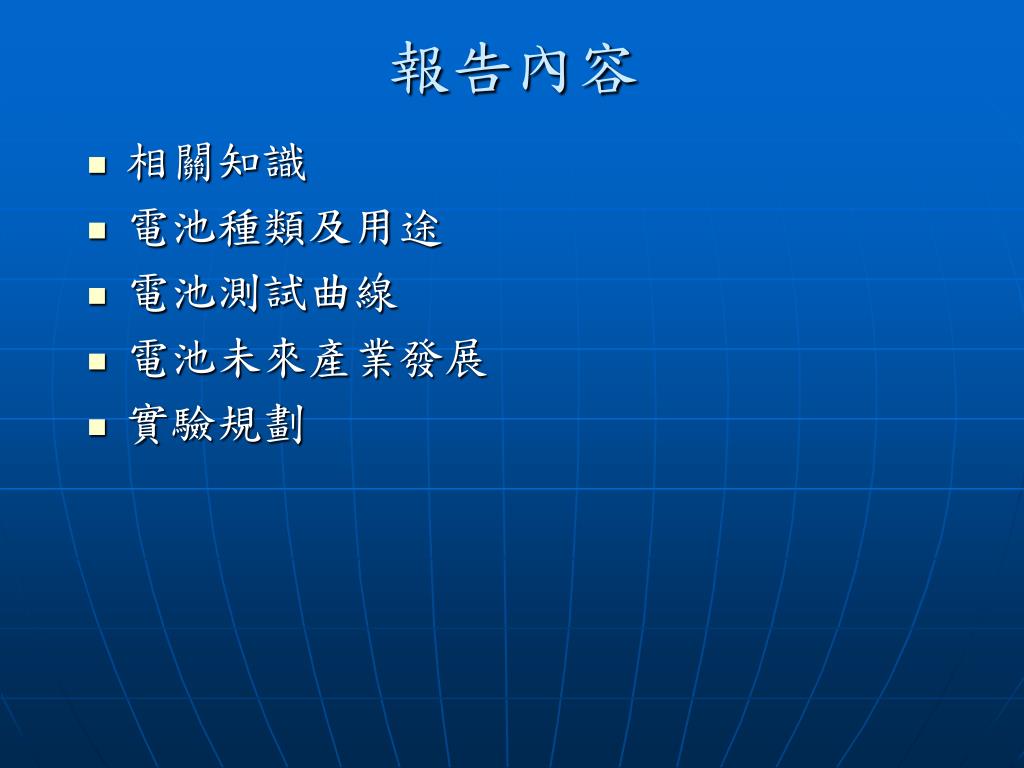

報告內容

  • 相關知識

  • 電池種類及用途

  • 電池測試曲線

  • 電池未來產業發展

  • 實驗規劃


5644190

電池基本原理

負載


5644190

鋅 銅 電 池 例 子


5644190

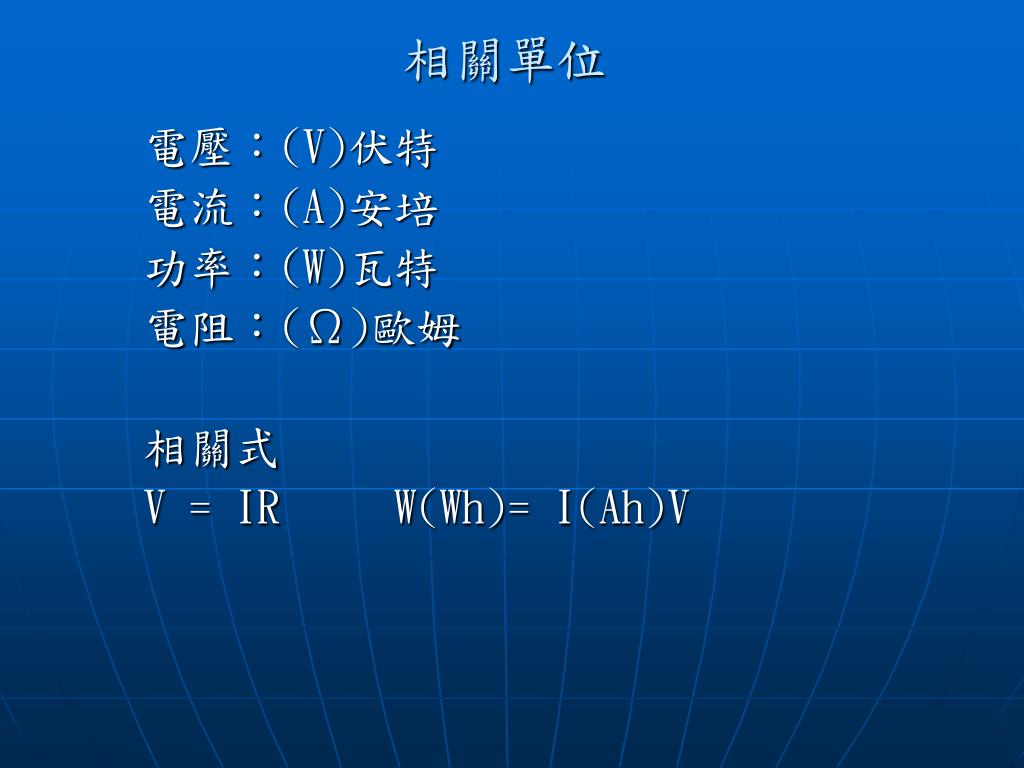

相關單位

電壓:(V)伏特

電流:(A)安培

功率:(W)瓦特

電阻:(Ω)歐姆

相關式

V = IR W(Wh)= I(Ah)V


5644190

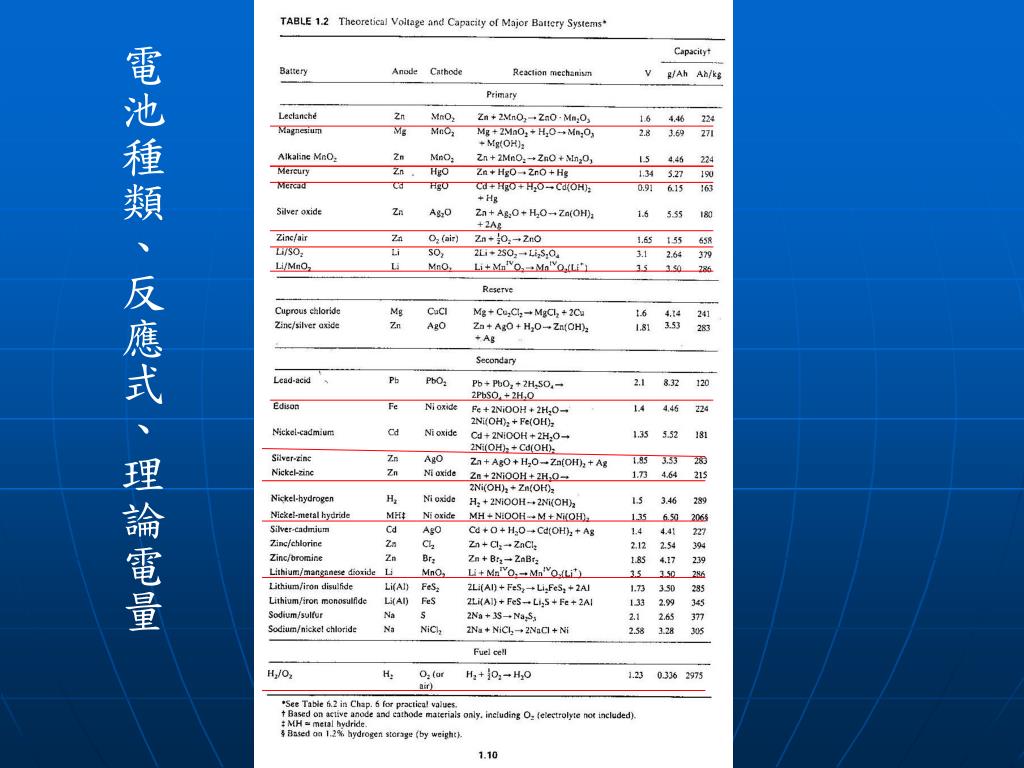

電池種類、反應式、理論電量


5644190

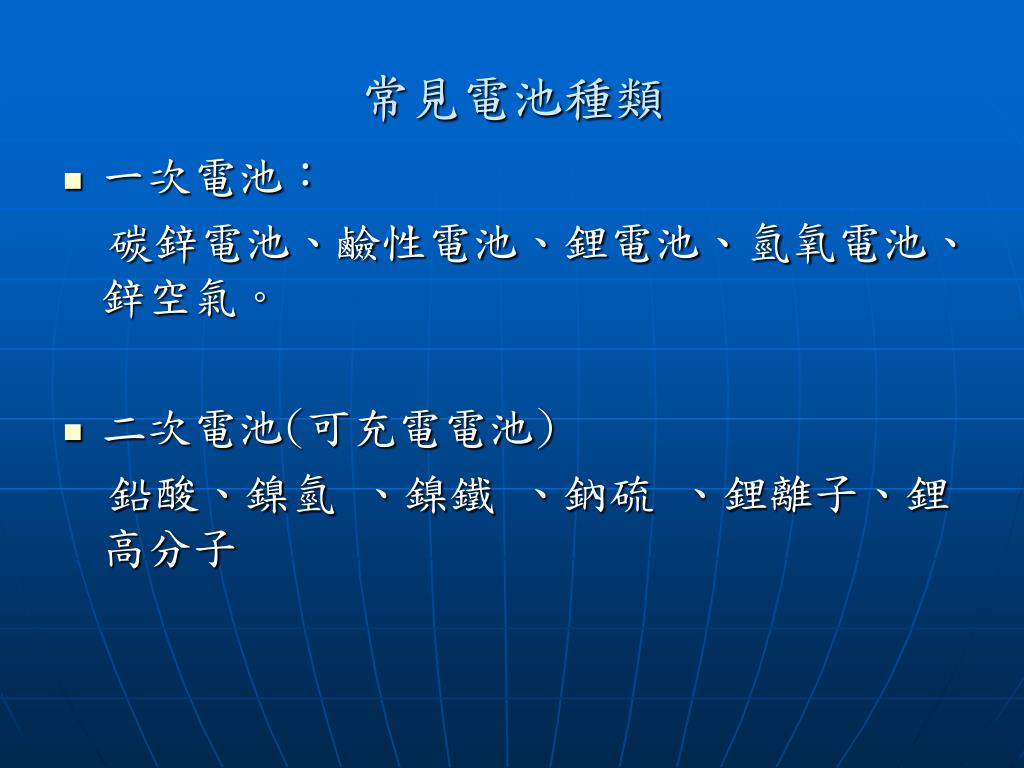

常見電池種類

  • 一次電池:

    碳鋅電池、鹼性電池、鋰電池、氫氧電池、鋅空氣。

  • 二次電池(可充電電池)

    鉛酸、鎳氫 、鎳鐵 、鈉硫 、鋰離子、鋰高分子


5644190

電池用途

  • 碳鋅:時鐘、隨身聽、手電筒、遙控器

  • 鹼性:數位或普通相機 、MP3 播放器、無線電對講機

    、掌上型遊戲機

  • 氫氧:閃光燈、數位相機

  • 鋰錳一次:計算機、翻譯機

  • 鉛酸:汽機車備用、緊急照明設備 、電動車、UPS 、通

    信電機 、工業用電機

  • 鎳隔:無線家用電話、電動工具

  • 鎳氫:或普通數位相機、MP3 播放器

  • 鋰二次:行動電話、筆記本 、手錶、主機板、V8 、照

    像機


5644190

電池測試設備

  • 廠商:佳優科技BAT-760

  • 可測電壓範圍:1 mV-5V

  • 可測電流範圍:1 mA-6A


5644190

實際電池放電曲線


5644190

不同放電電流下曲線圖(3A 國際牌碳鋅)

100mAh

200 mAh

600 mAh

400mAh

433mAh

535mAh

826mAh

1050mAh


5644190

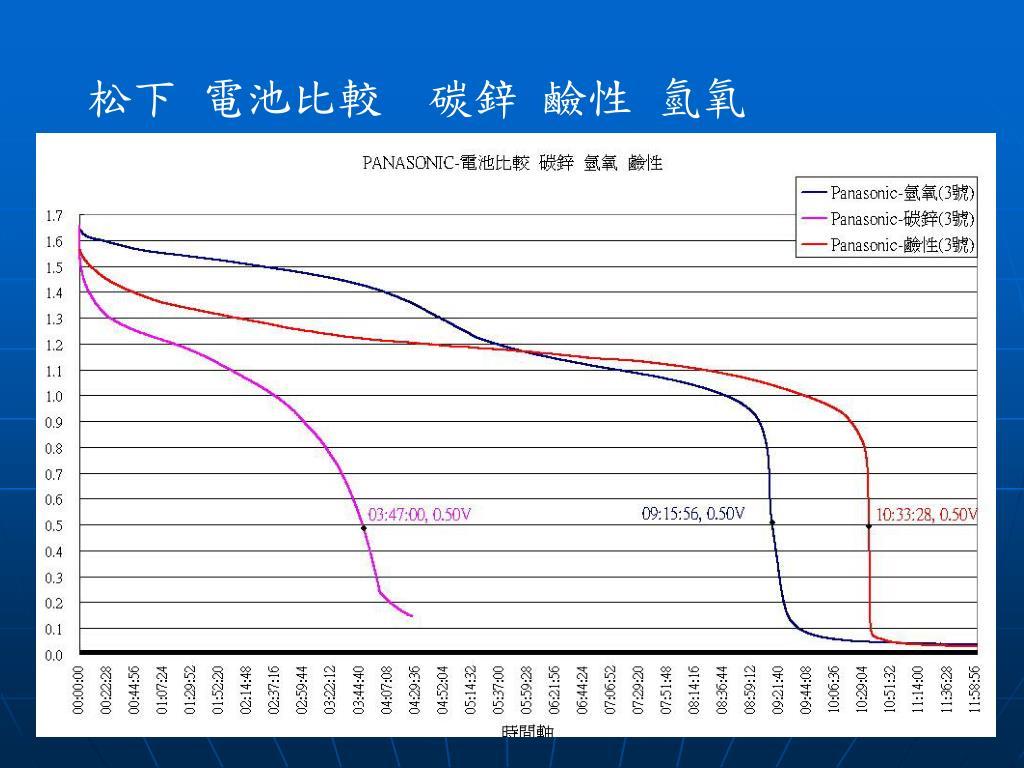

松下 電池比較 碳鋅 鹼性 氫氧


5644190

不同廠牌鹼性電池比較


5644190

鎳氫電池充電曲線與溫度關係


5644190

小型二次電池占有率

鎳鎘電池

鎳氫電池

鋰離子電池

鋰高分子電池


5644190

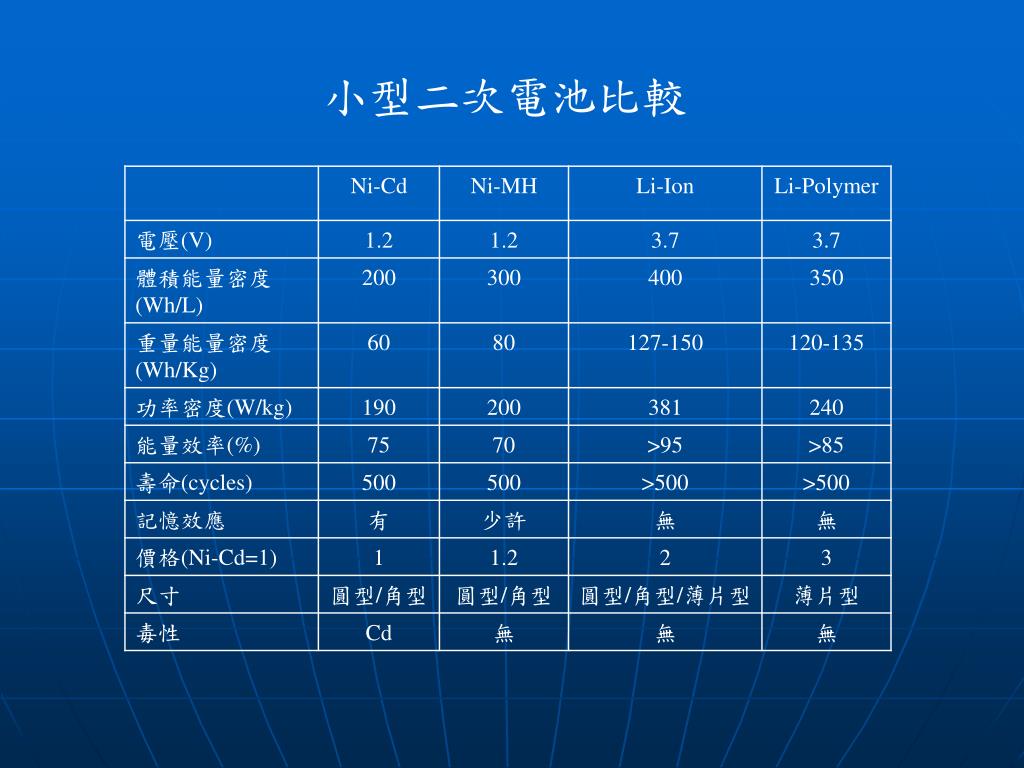

小型二次電池比較


5644190

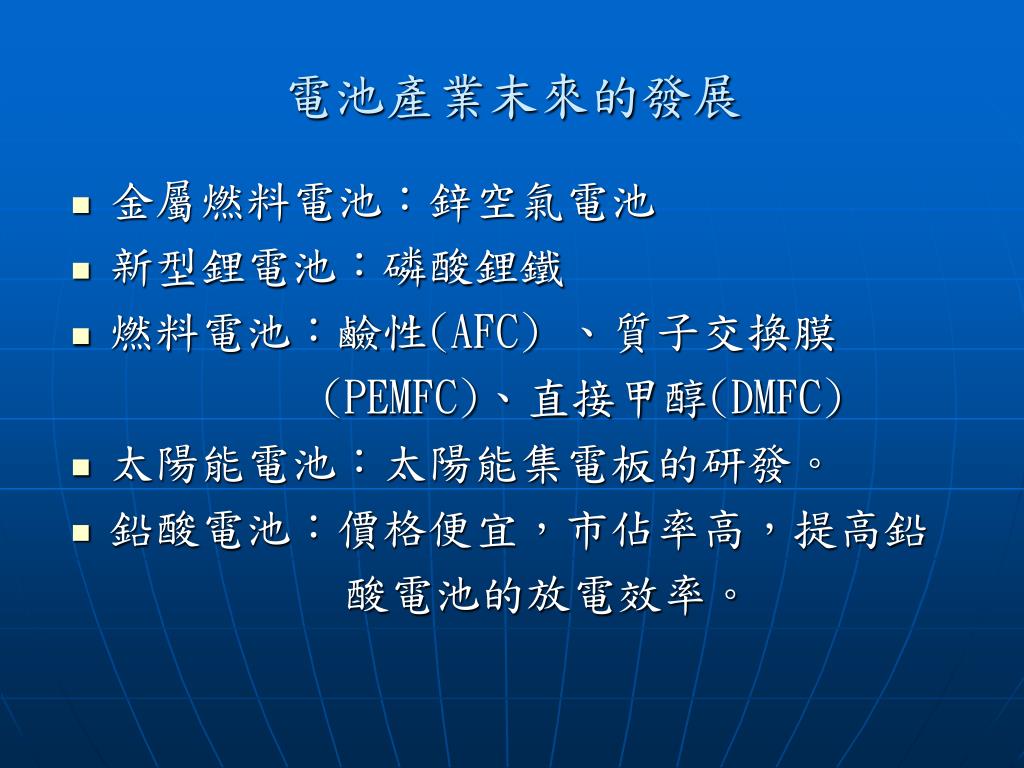

電池產業末來的發展

  • 金屬燃料電池:鋅空氣電池

  • 新型鋰電池:磷酸鋰鐵

  • 燃料電池:鹼性(AFC) 、質子交換膜

    (PEMFC)、直接甲醇(DMFC)

  • 太陽能電池:太陽能集電板的研發。

  • 鉛酸電池:價格便宜,市佔率高,提高鉛

    酸電池的放電效率。


5644190

鋅空氣電池原理

空氣極

鋅極

電解液


5644190

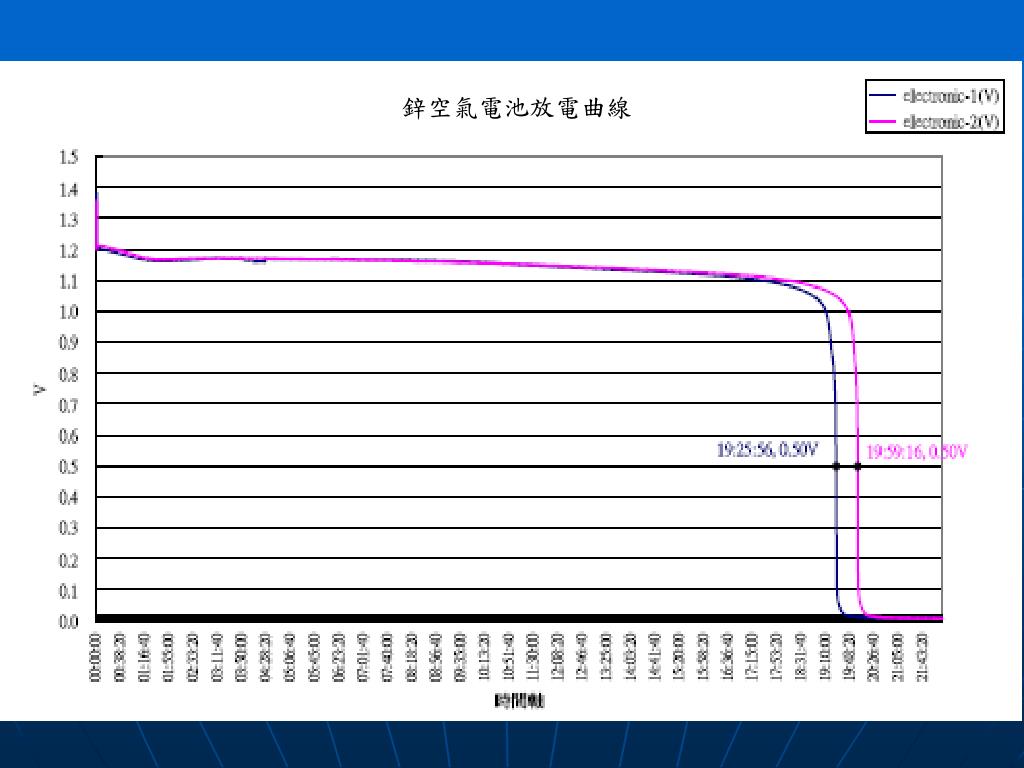

鋅空氣電池放電曲線


5644190

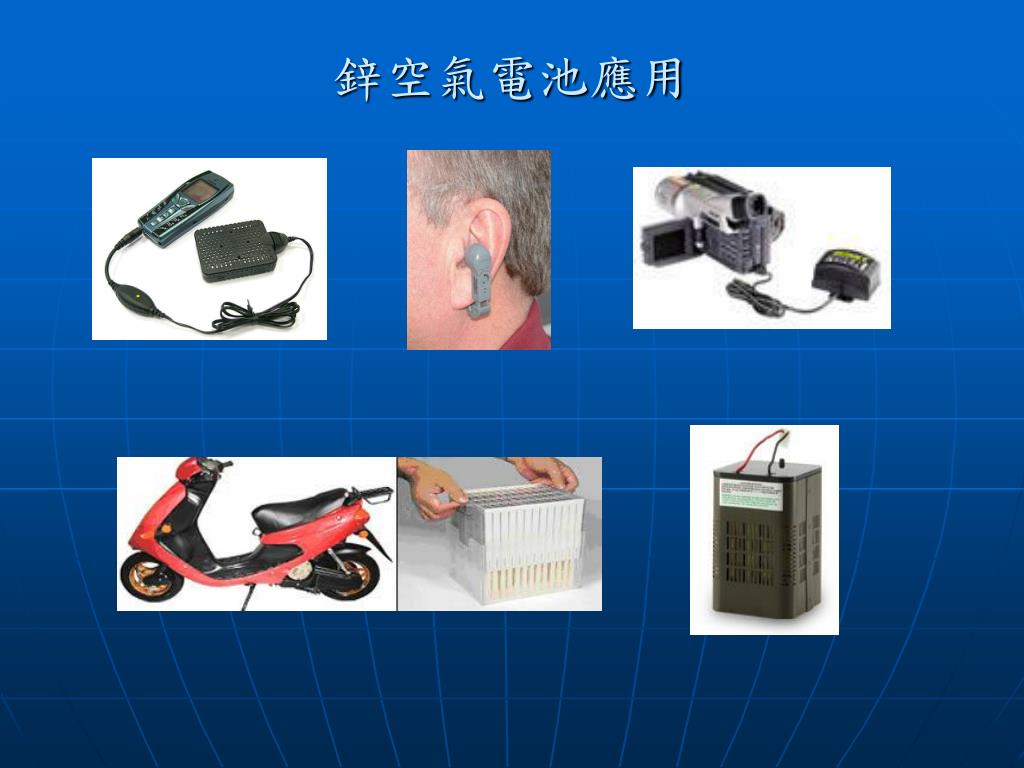

鋅空氣電池應用


5644190

全球二次電池比率


5644190

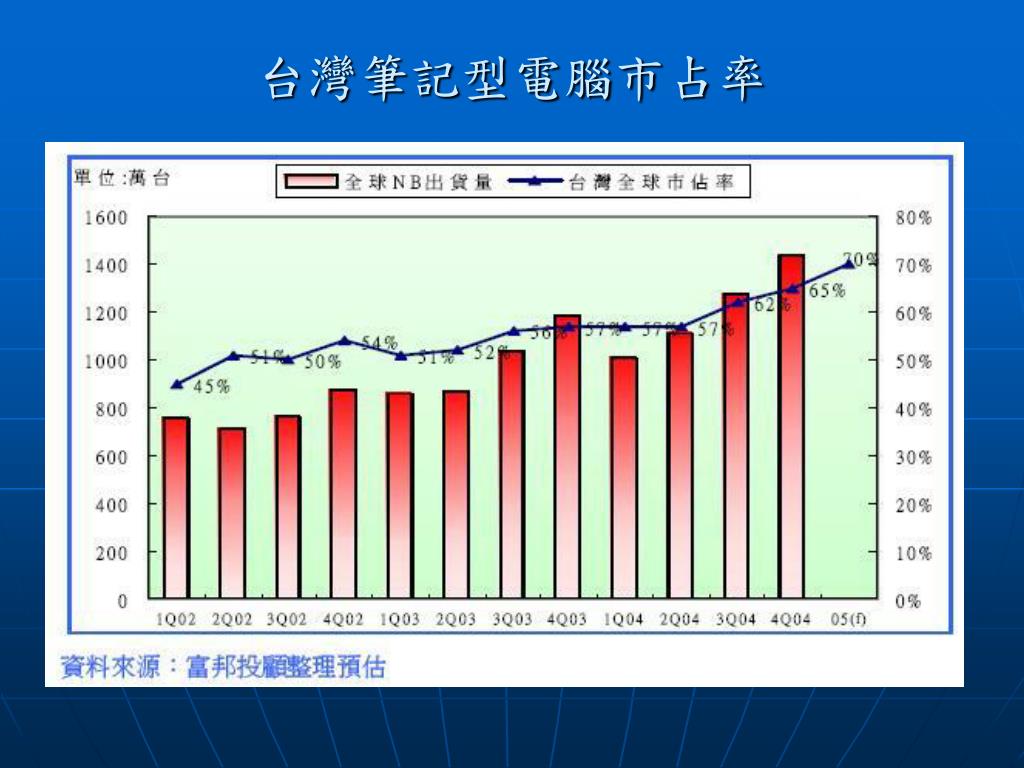

台灣筆記型電腦市占率


5644190

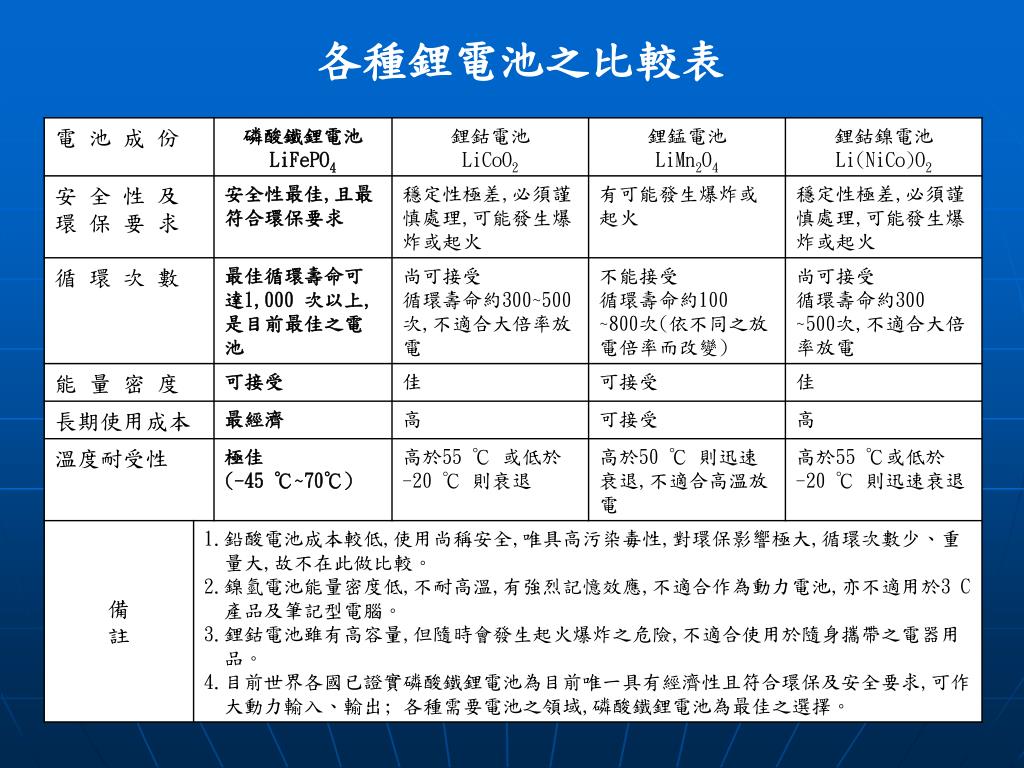

各種鋰電池之比較表


5644190

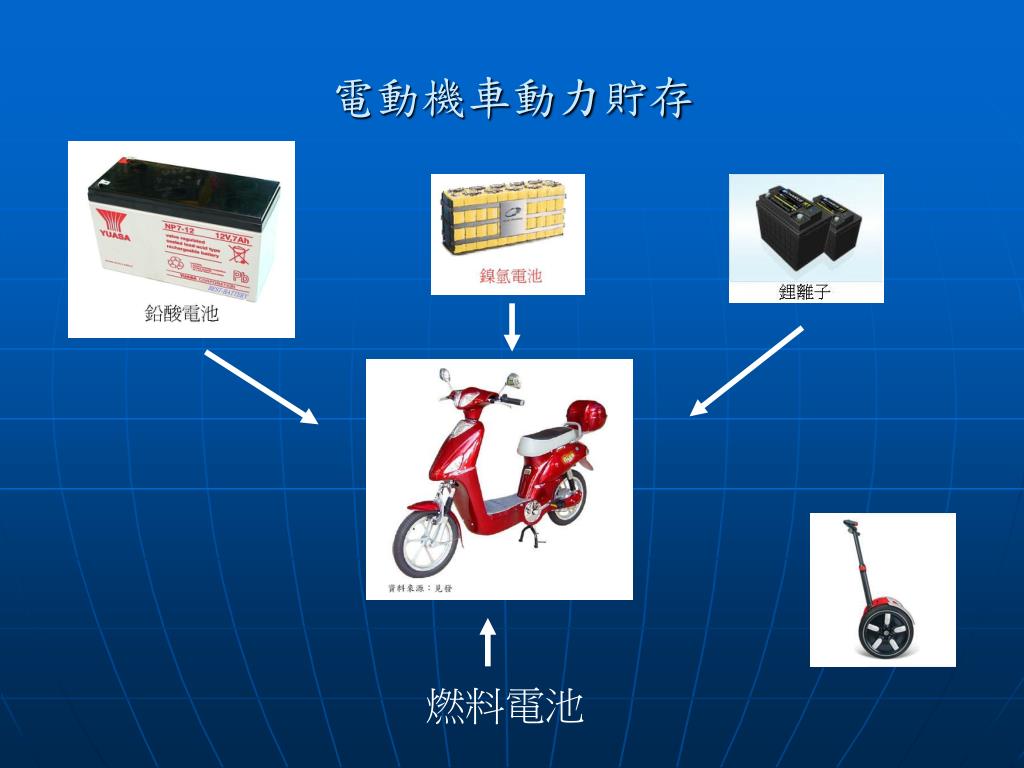

電動機車動力貯存

燃料電池


5644190

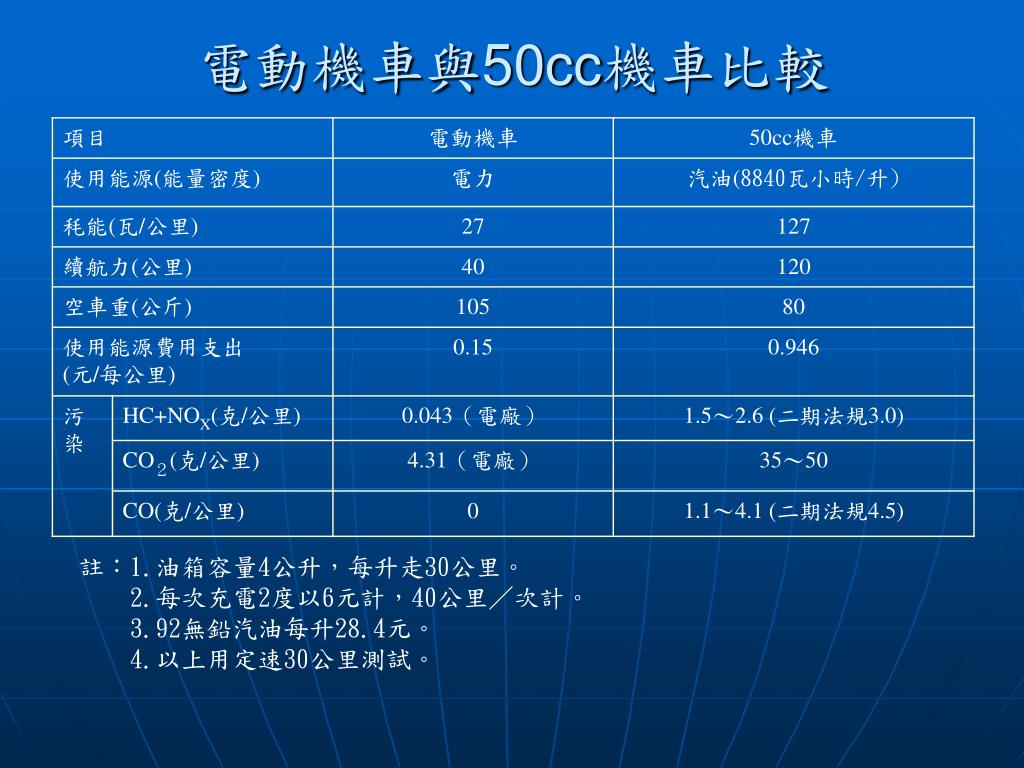

電動機車與50cc機車比較

註:1.油箱容量4公升,每升走30公里。

2.每次充電2度以6元計,40公里/次計。

3.92無鉛汽油每升28.4元。

4.以上用定速30公里測試。


5644190

太陽能集電板

  • 單晶矽:效率最高且穩定、價格最貴、以長晶方

         式製造

  • 多晶矽:價格較單晶低、以熔融方式製造、目前

         產量最大。

  • 非晶矽:價格最低、效率最低,但在陰天時效率較前二者

         高。


5644190

太陽能發電構造圖


5644190

台灣太陽能產值

  • 太陽光電產值:2004年33.5億

    2005年70億預 2006年146億

    2010年608億 2015年2130億(全球5%)

    太陽能蓄電池:太陽光電產值:2005年55億 2006年146億

    2010年400億 2015年1220億(全球16%)


5644190

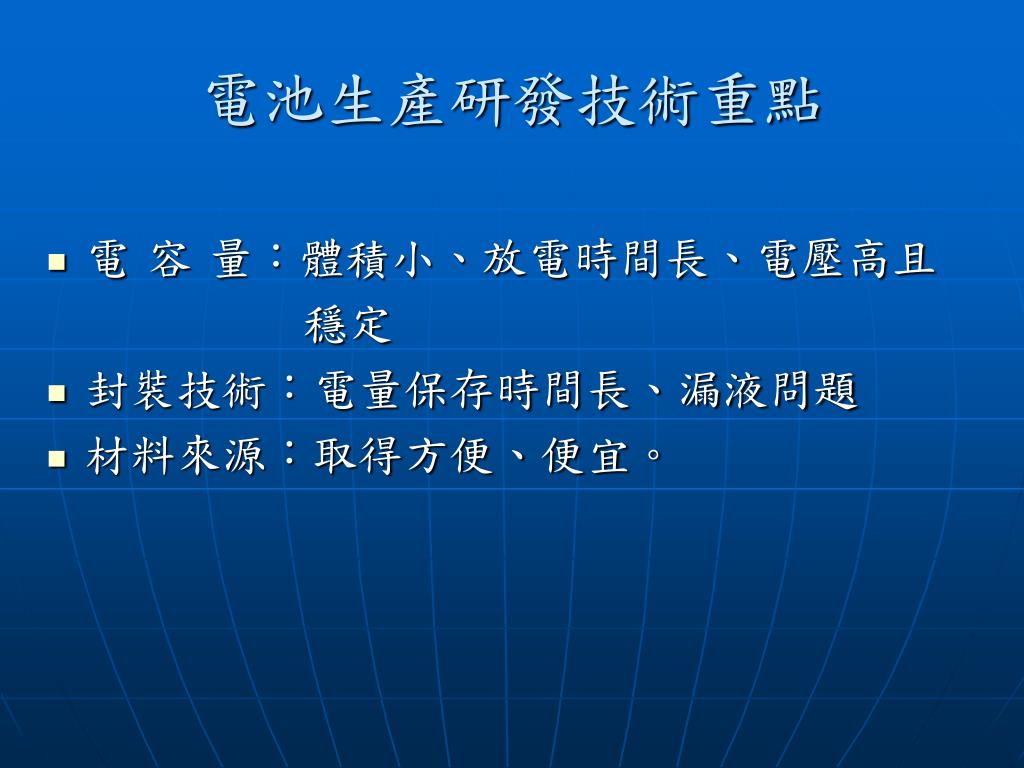

電池生產研發技術重點

  • 電 容 量:體積小、放電時間長、電壓高且

    穩定

  • 封裝技術:電量保存時間長、漏液問題

  • 材料來源:取得方便、便宜。


5644190

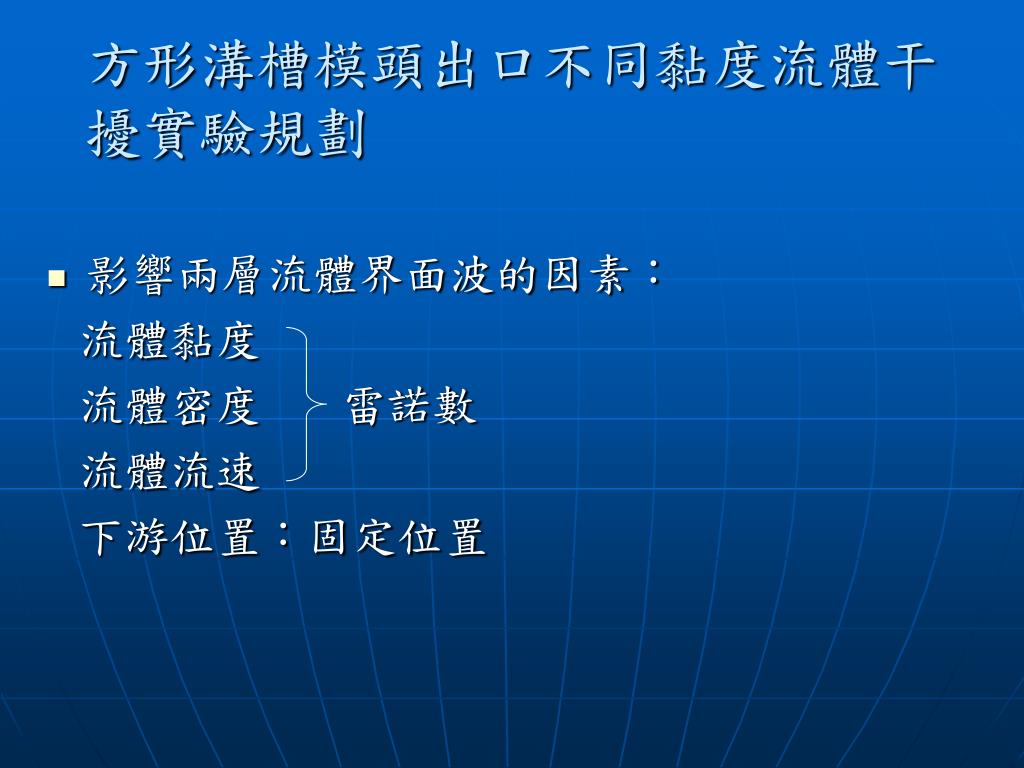

方形溝槽模頭出口不同黏度流體干擾實驗規劃

  • 影響兩層流體界面波的因素:

    流體黏度

    流體密度 雷諾數

    流體流速

    下游位置:固定位置


5644190

實驗變數


5644190

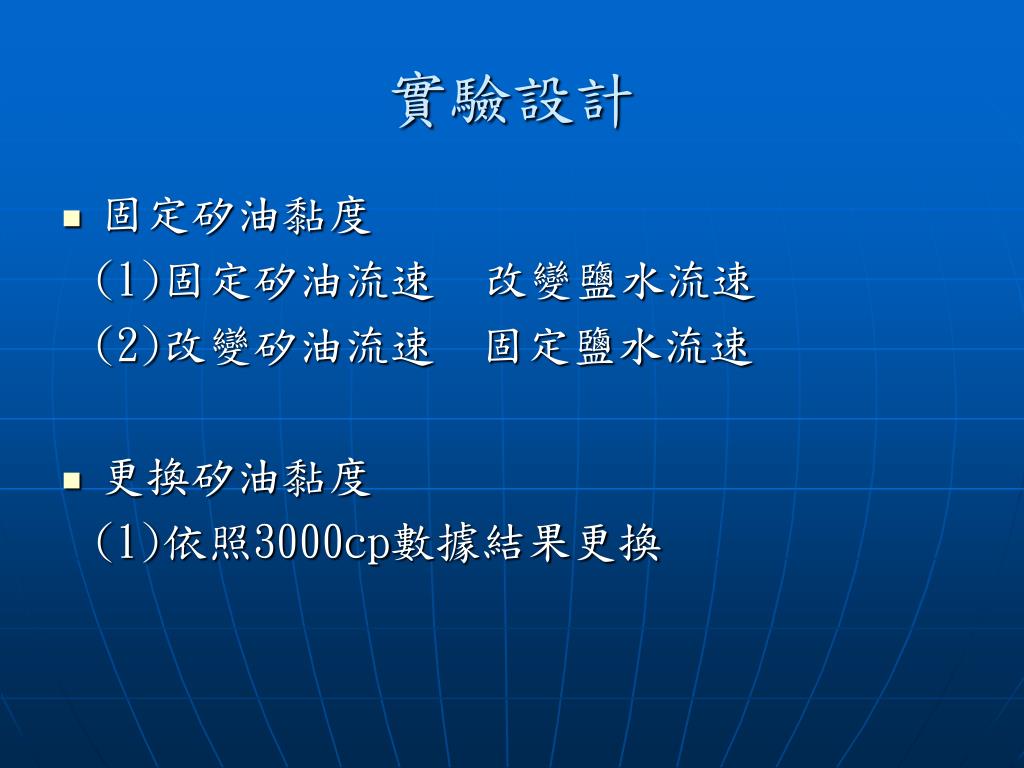

實驗設計

  • 固定矽油黏度

    (1)固定矽油流速 改變鹽水流速

    (2)改變矽油流速 固定鹽水流速

  • 更換矽油黏度

    (1)依照3000cp數據結果更換


5644190

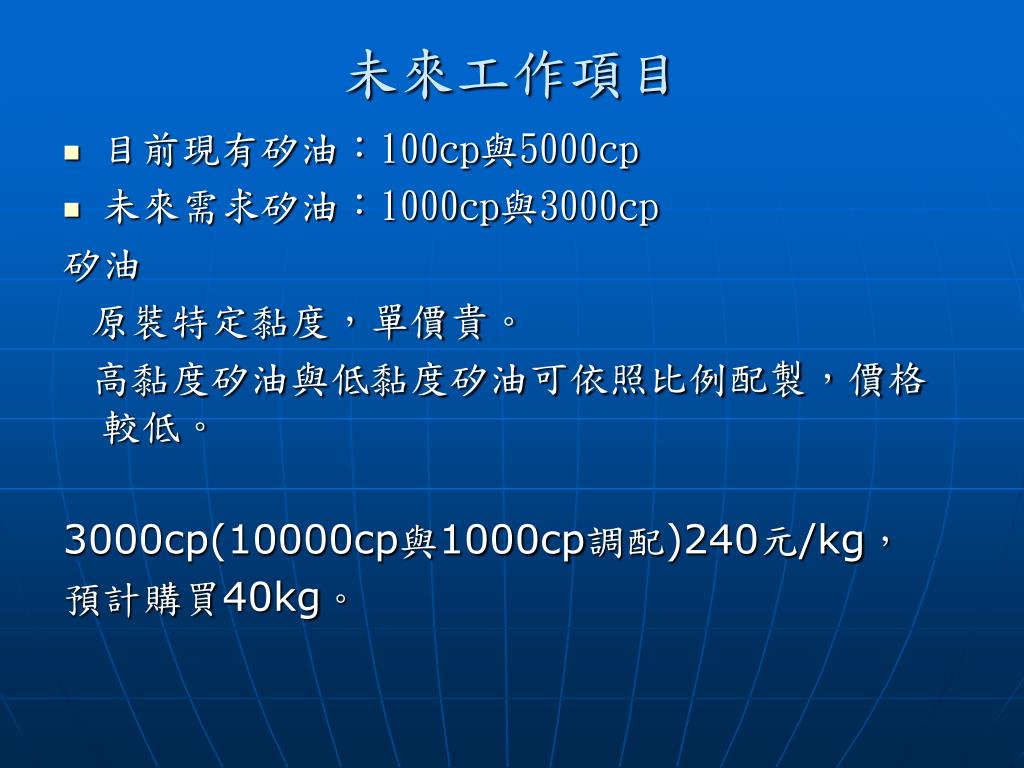

未來工作項目

  • 目前現有矽油:100cp與5000cp

  • 未來需求矽油:1000cp與3000cp

    矽油

    原裝特定黏度,單價貴。

    高黏度矽油與低黏度矽油可依照比例配製,價格較低。

    3000cp(10000cp與1000cp調配)240元/kg,

    預計購買40kg。


Paa 95

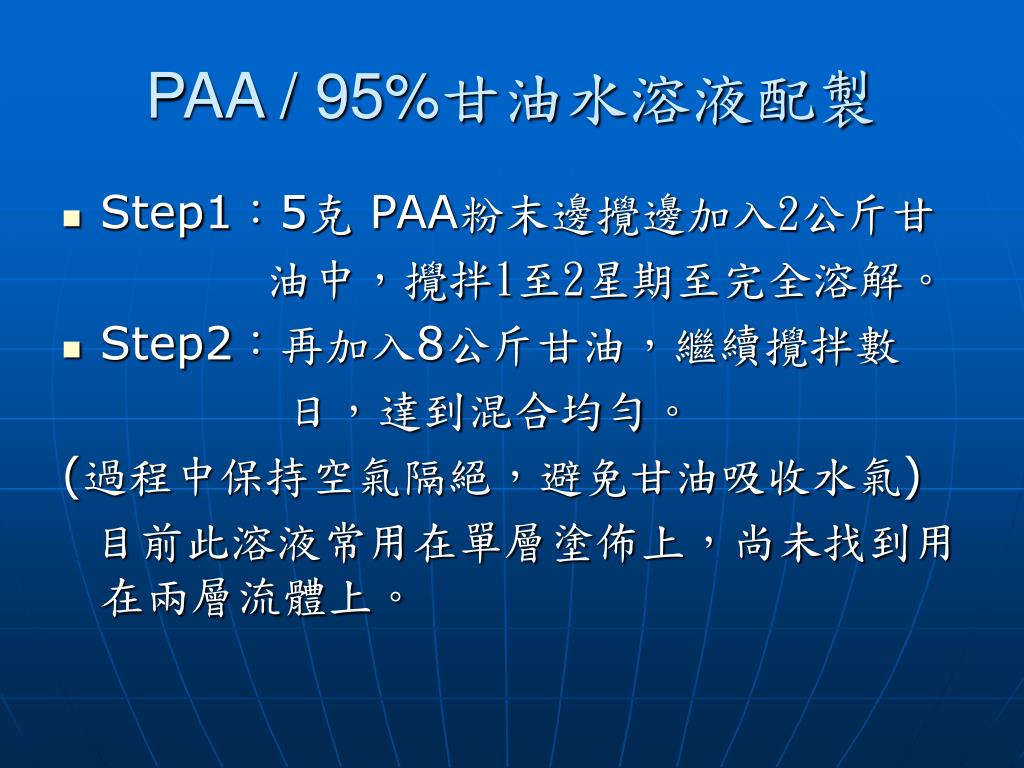

PAA / 95%甘油水溶液配製

  • Step1:5克PAA粉末邊攪邊加入2公斤甘

    油中,攪拌1至2星期至完全溶解。

  • Step2:再加入8公斤甘油,繼續攪拌數

    日,達到混合均勻。

    (過程中保持空氣隔絕,避免甘油吸收水氣)

    目前此溶液常用在單層塗佈上,尚未找到用在兩層流體上。
