Temas de clase

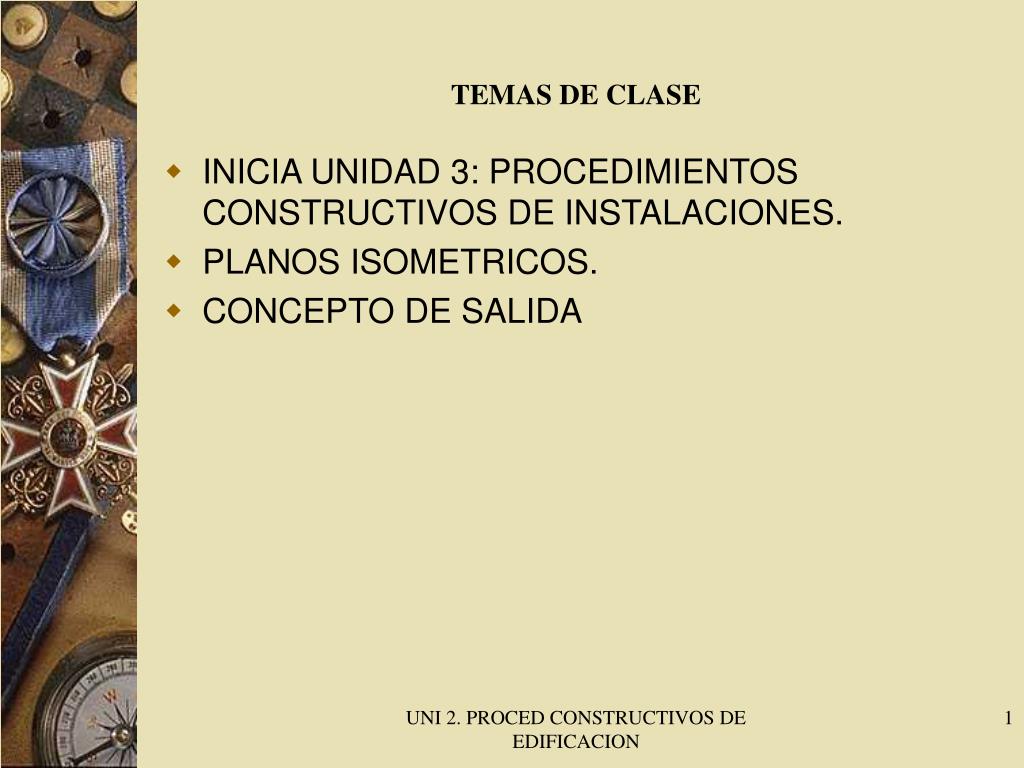

TEMAS DE CLASE

  • INICIA UNIDAD 3: PROCEDIMIENTOS CONSTRUCTIVOS DE INSTALACIONES.

  • PLANOS ISOMETRICOS.

  • CONCEPTO DE SALIDA

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Procedimientos constructivos de instalaciones

PROCEDIMIENTOS CONSTRUCTIVOS DE INSTALACIONES.

OBJETIVO

  • Conocer, seleccionar, analizar y evaluar los procedimientos constructivos de instalaciones hidráulicas, salidas sanitarias, salidas de gas, salidas eléctricas e instalaciones de aluminio y carpintería, así como identificar y conocer los materiales y equipos usados en este tipo de instalaciones tanto tradicionales como nuevos existentes en el mercado.

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Planos isom tricos

PLANOS ISOMÉTRICOS

  • LOS PLANOS ISOMETRICOS TIENEN LA FINALIDAD DE AYUDARNOS A CUANTIFICAR LA CANTIDAD DE MATERIAL QUE SE UTILIZA EN LAS INSTALACIONES.

  • SE TIENE ASI QUE PARA CADA INSTALACION SE DEBE CONTAR CON UN ISOMETRICO:

    • ISOMETRICO DE INSTALACION HIDRAULICA

    • ISOMETRICO DE INSTALACION SANITARIA

    • ISOMETRICO DE INSTALACION DE GASES: AIRE, GAS, VACIO, OXIGENO, ETC

  • LOS PLANOS ISOMETRICOS MUESTRAN TODA LA INSTALACION, LOS CAMBIOS DE DIAMETROS, LOS ACCESORIOS A UTILIZAR, LOS DIVERSOS TIPOS DE MUEBLES SANITARIOS, LLAVES, DESAGUES, EDTC..

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Planos isom tricos1

PLANOS ISOMÉTRICOS

  • CUANDO SE HACE UN PRESUPUESTO DE INSTALACIONES ES INDISPENSABLE CONTAR CON EL ISOMETRICO PARA PODER PROPORCIONAR EL COSTO DE LA INSTALACION.

  • LAS INSTALACIONES ELECTRICAS SON LAS UNICAS PARA LAS CUALES NO SE PRESENTA ISOMETRICO, QUIZAS POR LA COMPLEJIDAD QUE RESULTARIA AL HACERLO.

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Concepto de salida hidr ulica sanitaria de gas y el ctrica

CONCEPTO DE SALIDA HIDRÁULICA, SANITARIA, DE GAS Y ELÉCTRICA.

  • EN LA CONSTRUCCION DE INSTALACIONES SE MANEJA EL CONCEPTO DE SALIDA PARA REPRESENTAR EL NUMERO DE UNIDADES QUE SE ESTA ELABORANDO DE CADA INSTALACION.

  • ES ALGO SIMILAR A LO QUE SE HACE POR EJEMPLO AL CONSTRUIR MUROS DE BLOCK; ES DECIR DECIMOS: SE HICIERON 10 M2 DE BLOCK, 18 M2 DE PISO, 15 M2 DE TECHO, ETC.

  • EN LAS SALIDAS SE DICE POR EJEMPLO: SE HICIERON 10 SALIDAS ELECTRICAS, 8 SALIDAS SANITARIAS, 5 SALIDAS DE GAS, ETC.

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Salidas hidr ulicas

SALIDAS HIDRÁULICAS.

  • PARA CADA CONCEPTO DE CONSTRUCCION DE INSTALACIONES QUE SE REALIZE EN LA OBRA SE HACE REFERENCIA A LAS SALIDAS HIDRAULICAS, ASI POR EJEMPLO SE TIENE:

    • SALIDA HIDRAULICA PARA BOMBA CENTRIFUGA…

    • SALIDA HIDRAULICA PARA WC

    • SALIDA HIDRAULICA PARA LAVABO

    • SALIDA HIDRAULICA PARA FREGADERO

    • SALIDA HIDRAULICA PARA TINA DE BAÑO

    • SALIDA HIDRAULICA PARA CISTERNA

    • SALIDA HIDRAULICA PARA ALIMENTACION DE TINACO

    • SALIDA HIDRAULICA PARA RIEGO, ETC…

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Salidas hidr ulicas1

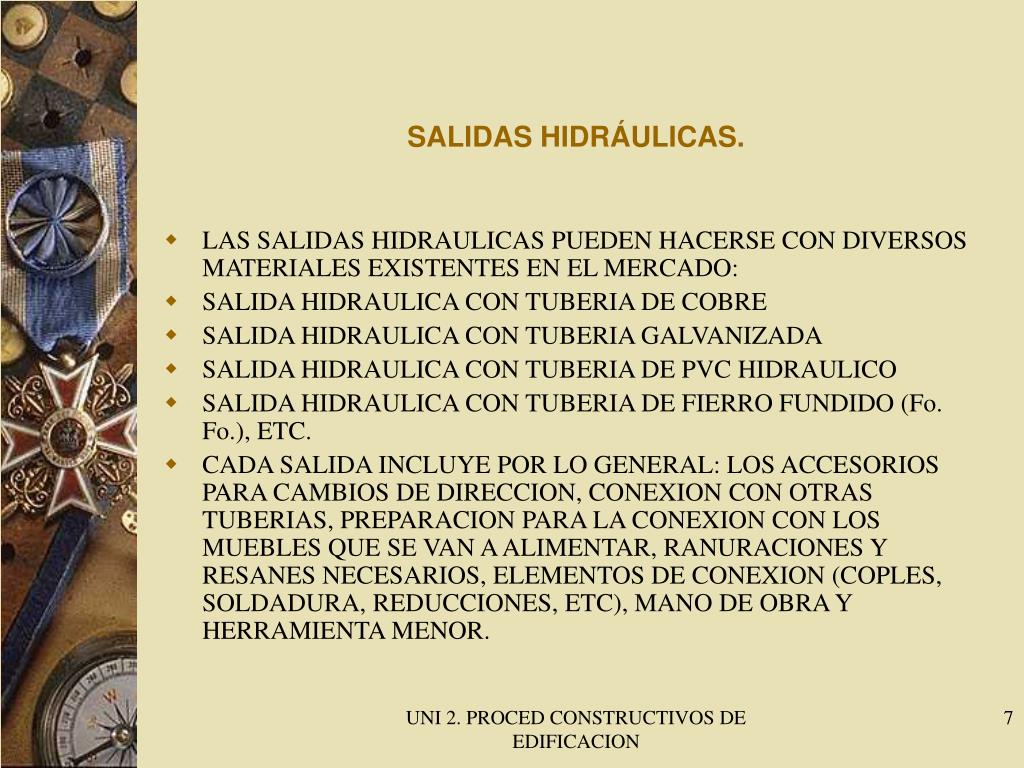

SALIDAS HIDRÁULICAS.

  • LAS SALIDAS HIDRAULICAS PUEDEN HACERSE CON DIVERSOS MATERIALES EXISTENTES EN EL MERCADO:

  • SALIDA HIDRAULICA CON TUBERIA DE COBRE

  • SALIDA HIDRAULICA CON TUBERIA GALVANIZADA

  • SALIDA HIDRAULICA CON TUBERIA DE PVC HIDRAULICO

  • SALIDA HIDRAULICA CON TUBERIA DE FIERRO FUNDIDO (Fo. Fo.), ETC.

  • CADA SALIDA INCLUYE POR LO GENERAL: LOS ACCESORIOS PARA CAMBIOS DE DIRECCION, CONEXION CON OTRAS TUBERIAS, PREPARACION PARA LA CONEXION CON LOS MUEBLES QUE SE VAN A ALIMENTAR, RANURACIONES Y RESANES NECESARIOS, ELEMENTOS DE CONEXION (COPLES, SOLDADURA, REDUCCIONES, ETC), MANO DE OBRA Y HERRAMIENTA MENOR.

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Salidas sanitarias

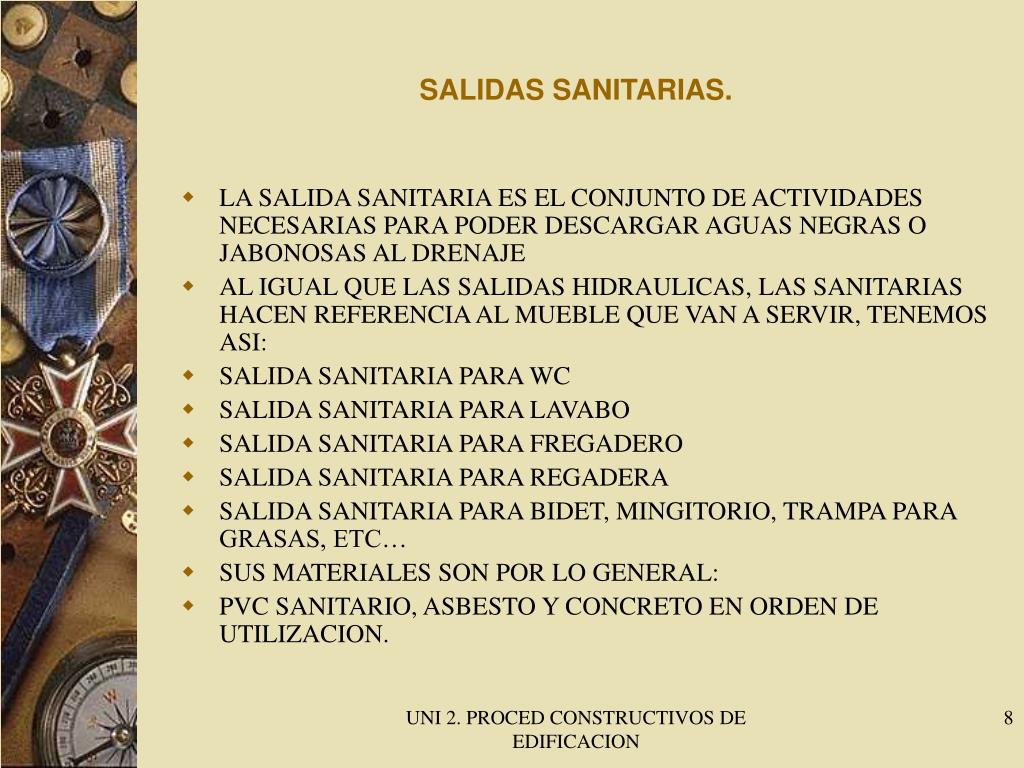

SALIDAS SANITARIAS.

  • LA SALIDA SANITARIA ES EL CONJUNTO DE ACTIVIDADES NECESARIAS PARA PODER DESCARGAR AGUAS NEGRAS O JABONOSAS AL DRENAJE

  • AL IGUAL QUE LAS SALIDAS HIDRAULICAS, LAS SANITARIAS HACEN REFERENCIA AL MUEBLE QUE VAN A SERVIR, TENEMOS ASI:

  • SALIDA SANITARIA PARA WC

  • SALIDA SANITARIA PARA LAVABO

  • SALIDA SANITARIA PARA FREGADERO

  • SALIDA SANITARIA PARA REGADERA

  • SALIDA SANITARIA PARA BIDET, MINGITORIO, TRAMPA PARA GRASAS, ETC…

  • SUS MATERIALES SON POR LO GENERAL:

  • PVC SANITARIO, ASBESTO Y CONCRETO EN ORDEN DE UTILIZACION.

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Salidas de gas

SALIDAS DE GAS.

  • LA SALIDA DE GAS ES EL CONJUNTO DE ACTIVIDADES NECESARIAS PARA PODER CONDUCIR GAS DESDE UNA FUENTE DE ALMACENAMIENTO AL EQUIPO O LLAVE QUE LO REQUIERA.

  • AL IGUAL QUE LAS SALIDAS HIDRAULICAS Y SANITARIAS HACEN REFERENCIA AL EQUIPO QUE VAN A SERVIR, TENEMOS ASI:

  • SALIDA DE GAS PARA ESTUFA.

  • SALIDA DE GAS PARA CALENTADOR

  • SALIDA DE GAS PARA MESA CENTRAL DE LABORATORIO.

  • SALIDA DE GAS MEDICINAL PARA QUIROFANO, ETC…

  • LA TUBERIA QUE SE UTILIZA ES DE COBRE PERO EN UNA CALIDAD MAYOR QUE LA HIDRAULICA, NORMALMENTE DE TIPO “L”. ESE TIPO DE TUBERIA ES MAS GRUESA QUE LA HIDRAULICA QUE ES DE TIPO “M”

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION


Salidas electricas

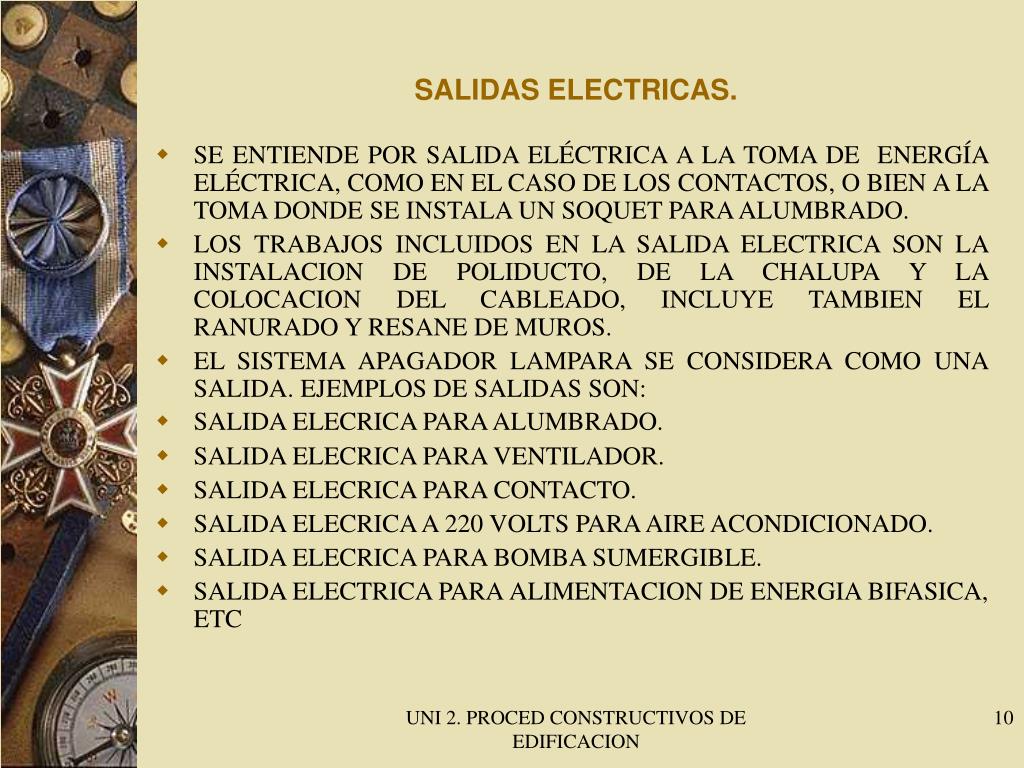

SALIDAS ELECTRICAS.

  • SE ENTIENDE POR SALIDA ELÉCTRICA A LA TOMA DE ENERGÍA ELÉCTRICA, COMO EN EL CASO DE LOS CONTACTOS, O BIEN A LA TOMA DONDE SE INSTALA UN SOQUET PARA ALUMBRADO.

  • LOS TRABAJOS INCLUIDOS EN LA SALIDA ELECTRICA SON LA INSTALACION DE POLIDUCTO, DE LA CHALUPA Y LA COLOCACION DEL CABLEADO, INCLUYE TAMBIEN EL RANURADO Y RESANE DE MUROS.

  • EL SISTEMA APAGADOR LAMPARA SE CONSIDERA COMO UNA SALIDA. EJEMPLOS DE SALIDAS SON:

  • SALIDA ELECRICA PARA ALUMBRADO.

  • SALIDA ELECRICA PARA VENTILADOR.

  • SALIDA ELECRICA PARA CONTACTO.

  • SALIDA ELECRICA A 220 VOLTS PARA AIRE ACONDICIONADO.

  • SALIDA ELECRICA PARA BOMBA SUMERGIBLE.

  • SALIDA ELECTRICA PARA ALIMENTACION DE ENERGIA BIFASICA, ETC

UNI 2. PROCED CONSTRUCTIVOS DE EDIFICACION
