BlueGate FXO/FXS FCT

1. BlueGate FXO/FXS FCT Telefon giderlerini düşürmenin akıllı yolu

2. BlueGate FXO/FXS FCT’nin fiziksel özellikleri Montaj Tipi : Duvar veya masa üstü Ebatlar (mm) : 130 x 100 x 36 Ağırlık (g) : 80 Anten Sayısı : 1 Anten Tipi : SMA, indoor, mıknatıs tabanlı, kazançsız Sıcaklık Toleransı : 5ºC-40ºC Bağıl Toleransı : %10-%80 (30ºC) Güç Kaynağı : 230V (±%10) GSM Ağları : 900/1800Mhz. GSM Modülü : 1 adet Cinterion MC55i GSM Servisleri : CLIP, CLIR Cihaz Yönetimi : USB üzerinden programla veya DTMF yardımıyla Portlar : 2xRJ11, 1xUSB, 1xSMA

3. BlueGate FXO/FXS FCT’nin özelliklerine genel bakış • Standart Özellikler: • Global Dahili Abone • Otomatik Yön Seçimi • Çoklu Şebeke Bağlantısı • Ücretlendirme Darbesi Üretimi • Bilgisayardan Yönetim • Out-of-band DTMF • CLIP/CLIR • Cevapsız Çağrıda SMS • DISA (Dial-In) • Geri Arama (Call-back) • Kutup Tersinmesi • Santralde Harici Port Gerektirmez • AMR (Adaptive Multi Rate) • Ses Seviyesi Ayarı • Harici Anten

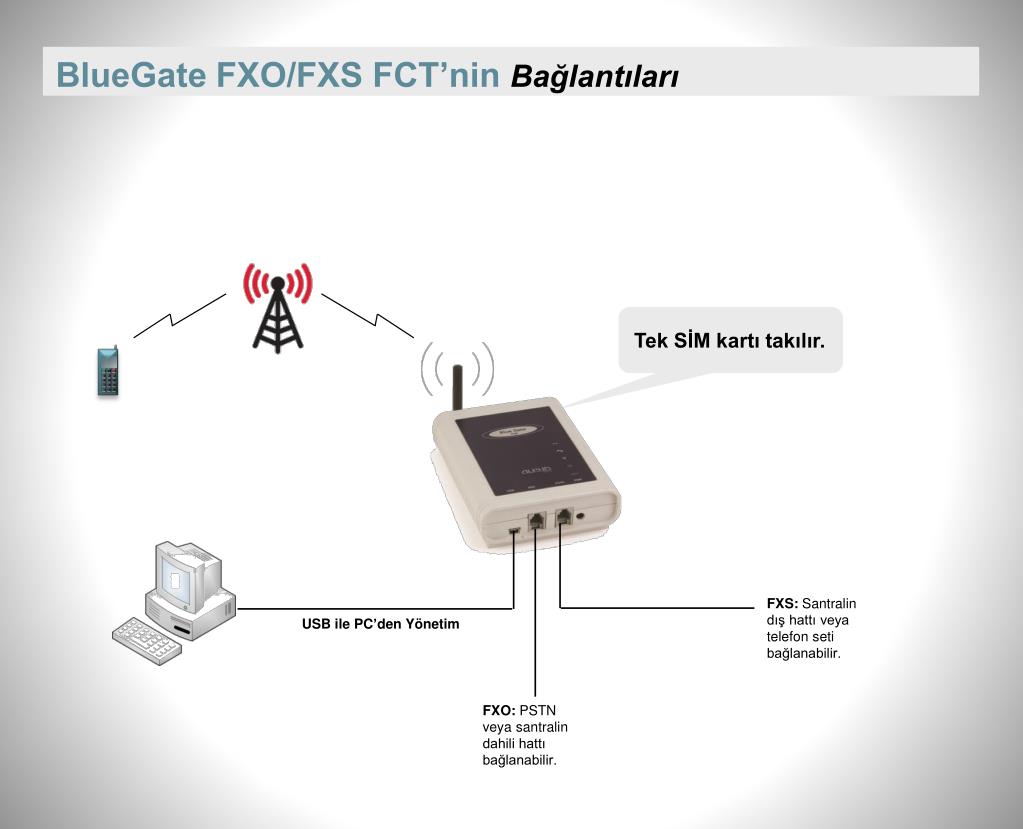

4. BlueGate FXO/FXS FCT’nin Bağlantıları Tek SİM kartı takılır. FXS: Santralin dış hattı veya telefon seti bağlanabilir. USB ile PC’den Yönetim  M  FXO: PSTN veya santralin dahili hattı bağlanabilir. FXO 1 2 3 4 5 6 7 8 9 * 0 #

5. BlueGate FXO/FXS FCT’nin Global Dahili Abone özelliği ile masanızdaki dahili telefonunuzu cebinizde taşıyın. Bağlı bulunduğu dahili aboneye Global Dahili Abone yeteneği kazandırır. Dahili aboneye gelen tüm iç veya dış çağrılar dahili telefon ile birlikte kişinin cep telefonunda beraber çalar. PSTN FXO FXS 0212x CLIP:0216x Analog Dahili Hat 0216x PBX Harici: 0212x Dahili: 102 053x Bağlı olduğu dahiliden yapılan dış aramaların GSM’den çıkmasını sağlar, dahili aramaları ise santrale iletir. Masa telefonunuzu (0216x’i) çeviriyor.  M  102 1 2 3 1 1 1 2 2 2 3 3 3 4 5 6 4 4 4 5 5 5 6 6 6 7 8 9 7 7 7 8 8 8 9 9 9 * 0 # * * * 0 0 0 # # # Dahili: 101

6. BlueGate FXO/FXS FCT’de Otomatik Yön Seçimi Cihaz aynı anda 3 ara yüzden bağlantı yapar: FXS, FXO ve GSM Otomatik Yön Seçimi sayesinde kendisine gelen çağrıları ara yüzlerden belirlediklerinize iletir: GSM GSM’den Gelen Çağrı FXS FXO’ya FXS’e veya FXO FXO’den Gelen Çağrı FXS’den Gelen Çağrı FXS’e GSM’e ve FXO’ya GSM’e veya GSM’den aran, sabitten sekreter yanıtlasın. GSM’den aran, sabitten kendin yanıtla. Seni masadan arayanı cebinden yanıtla. (Global Dahili Abone) Masadan sabit dahili veya sabit harici çevir. Masadan grup içi veya dışı GSM çevir.  M  1 2 3 4 5 6 7 8 9 * 0 #

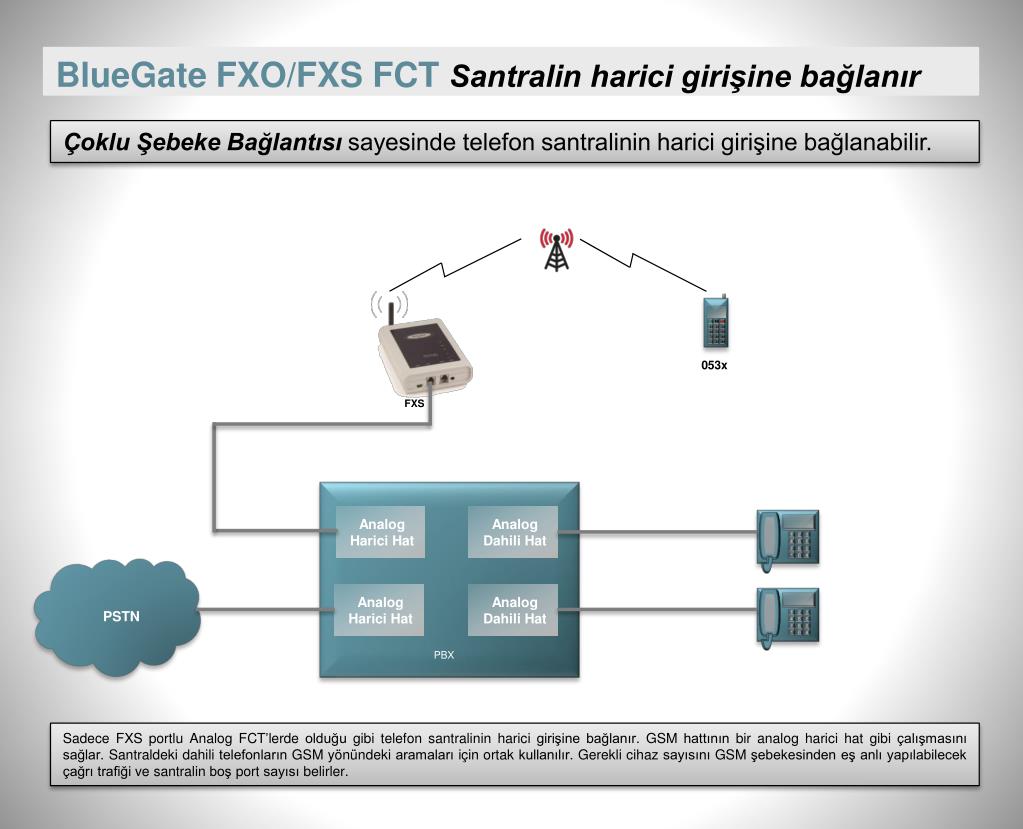

7. BlueGate FXO/FXS FCT Santralin harici girişine bağlanır Çoklu Şebeke Bağlantısı sayesinde telefon santralinin harici girişine bağlanabilir. FXS PSTN Analog Harici Hat Analog Harici Hat Analog Dahili Hat Analog Dahili Hat PBX 053x  M  1 2 3 1 1 2 2 3 3 Sadece FXS portlu Analog FCT’lerde olduğu gibi telefon santralinin harici girişine bağlanır. GSM hattının bir analog harici hat gibi çalışmasını sağlar. Santraldeki dahili telefonların GSM yönündeki aramaları için ortak kullanılır. Gerekli cihaz sayısını GSM şebekesinden eş anlı yapılabilecek çağrı trafiği ve santralin boş port sayısı belirler. 4 5 6 4 4 5 5 6 6 7 8 9 7 7 8 8 9 9 * 0 # * * 0 0 # #

8. BlueGate FXO/FXS FCT Santral ile PSTN arasına bağlanır Çoklu Şebeke Bağlantısı sayesinde telefon santrali ile PSTN arasına bağlanabilir. Santralde boş harici portu bulunmasını gerektirmez. Santralin tüm dış portları PSTN hatlar için kullanılıyor olsa bile BlueGate FXO/FXS kullanılabilir. Bu sayede santralin tüm dış hat kapasitesi GSM yönündeki aramaları için kullanılabilir, ayrıca PSTN hatlardan vazgeçmek de gerekmez. Santralde LCR özelliğinin olmasına gerek kalmaz. FCT’nin yönlendirme tablosu sayesinde santralden çıkan tüm aramaların GSM şebekesine iletilmesi, PSTN hatların ise sadece gelen aramalar için kullanılabilmesine olanak tanır. GSM den gelen aramalar yine santrale iletilir. PSTN FXO FXS Analog Harici Hat Analog Dahili Hat PBX 053x  M  1 2 3 1 2 3 Sadece FXS portlu analog FCT’lerde, ihtiyaç duyulan eş zamanlı GSM çağrı sayısı santraldeki harici port sayısından fazla ise santralde ilave harici port yatırımı yapmak gerekir. Oysa FXO ve FXS portu olan BlueGate FXO/FXS FCT cihazında santrale ilave yatırım yapmaya gerek kalmaz. 4 5 6 4 5 6 7 8 9 7 8 9 * 0 # * 0 #

9. BlueGate FXO/FXS FCT’de Arayana göre çağrı yönlendirme Çoklu Şebeke Bağlantısı sayesinde telefon santralinin aynı anda dahili ve harici girişine bağlanabilir. FXS FXO PSTN Analog Harici Hat Analog Harici Hat Analog Dahili Hat Analog Dahili Hat PBX 053x  M  1 2 3 1 2 3 Aynı anda santralin hem dış hem de dahili portuna beraber bağlanarak kullanıldığında GSM şebekesinden gelen aramalar, arayan numaralara göre santralin dış hat portuna veya dahili hatlara ulaştırılabilir. Örneğin müşterilerinizden seçtikleriniz FCT’deki GSM hattını aradıklarında doğrudan sizin dahili telefonunuzu çalar diğer arayanlar ise santral operatörüne ulaşırlar. Santralin dahililerinden başlayan GSM yönündeki giden aramalar GSM şebekesine iletilir. 4 5 6 4 5 6 7 8 9 7 8 9 * 0 # * 0 #

10. BlueGate FXO/FXS FCT’de Santralin dahilisine bağlantı Çoklu Şebeke Bağlantısı sayesinde telefon santralinin aynı anda dahili ve harici girişine bağlanabilir. GSM’den gelen çağrıları arayan numaralara göre belirli dahililere iletir. GSM’den gelen çağrıların FXO portuna iletildiği durumlarda, arayan numaraya göre önüne dahili numara eklenerek santralin ilgili dahilisine doğrudan ulaşması sağlanabilir. GSM’den gelen her çağrıya santralden dahili çevir tonu verilmesi de sağlanabilir. Santraldeki kısıtlama imkanlarına göre sadece dahili numaraya ve dış aramalar yapma imkanı sağlanır. Dahiliden gelen her çağrıya çevir tonu verilmesi sağlanabilir. Böylece dahili aboneler GSM yönünde aramaları (LCR’sız) yapabilirler. FXO PSTN Dahili:200 Analog Harici Hat Analog Dahili Hat Analog Dahili Hat PBX 053x Dahili:102  M  1 2 3 1 2 3 4 5 6 4 5 6 7 8 9 7 8 9 * 0 # * 0 #

11. BlueGate FXO/FXS FCT’nin Santralsız kullanımı • Çoklu Şebeke Bağlantısı sayesinde santral olmaksızın da kullanılabilir. Böylece; • Global Dahili Abone özelliği ile PSTN hatta gelen bir çağrının hem cep telefonunda hem de masa telefonunda aynı anda çalmasını sağlanır. A, B’yi PSTN numarasından aradığında, aynı anda B ve C çalar. Çağrıyı herhangi birinden cevapladığınızda diğerinin çalması sona erecektir. • Cevapsız Çağrıda SMS • Eğer C yanıtlamazsa BlueGate FXO/FXS FCT cihazı C’ye A’nın numarasını ve çağrının geldiği tarihi ve zamanı kısa mesaj ile bilgilendirir. PSTN (C) 053x FXO FXS  M  1 2 3 (A) 1 1 2 2 3 3 (B) 4 5 6 4 4 5 5 6 6 7 8 9 7 7 8 8 9 9 * 0 # * * 0 0 # #
