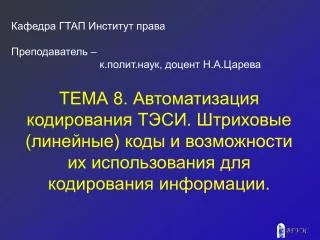

1. КафедраГТАП Институт права Преподаватель – к.полит.наук, доцент Н.А.Царева ТЕМА 8.Автоматизация кодирования ТЭСИ. Штриховые (линейные) коды и возможности их использования для кодирования информации.

2. Содержание • Учебный материал • Вопросы для самопроверки • Рекомендуемая литература 2

3. Автоматическая идентификация осуществляет автоматическое распознавание, расшифровку, обработку, передачу и запись информации, большей частью с помощью нанесения и считывания информации, закодированной в штрих-коде. Штрих-коды позволяют быстро, просто и точно считывать и передавать информацию о тех предметах, которые нуждаются в прослеживании и контроле. Приказом Госстандарта России № 92 от 30.04.1993 на базе ЮНИСКАН/EAN РОССИЯ образован Технический комитет по стандартизации ТК 355 “Автоматическая идентификация”. Одним из направлений деятельности ТК 355 является разработка, рассмотрение, согласование и подготовка к утверждению государственных стандартов РФ. 3

4. Государственная регламентация автоматической идентификации Государственные стандарты ГОСТ Р 51001-96 "АИ. Штриховое кодирование. Требования к символике "2 из 5 чередующийся" (EN 801); ГОСТ Р 51294.1-99 "АИ. Кодирование штриховое. Идентификаторы символик". ГОСТ Р 51294.2-99 "АИ. КШ. Описание формата требований к символике". ГОСТ Р 51294.3-99 ГОСТ 30721-2000"АИ. КШ. Термины и определения". ГОСТ Р 51294.4-2000 ГОСТ 30819-2002 (ИСО/МЭК 15459-1-99)"АИ. Международная уникальная идентификация транспортируемых единиц. Общие положения". ГОСТ Р 51294.5-2000 (ИСО/МЭК 15459-2-99) ГОСТ 30820-2002 (ИСО/МЭК 15459-2-99)"АИ. Международная уникальная идентификация транспортируемых единиц. Порядок регистрации". ГОСТ Р 51294.6-2000 (ИСО/МЭК 16023-2000) "АИ. КШ. Спецификация символики MaxiCode (Максикод)". 4

5. Государственная регламентация автоматической идентификации (продолжение) Государственные стандарты ГОСТ Р 51294.7-2001 (ИСО/МЭК 15416-2000) ГОСТ 30832-2002 (ИСО/МЭК 15416-2000)"АИ. КШ. Линейные символы штрихового кода. Требования к испытаниям качества печати" ГОСТ Р 51294.8-2001 (ИСО/МЭК 15418-99) "АИ. Идентификаторы применения EAN/UCC (EАН/ЮСиСи) и идентификаторы данных FACT (ФАКТ). Общие положения и порядок ведения" ГОСТ Р ИСО/МЭК 15426-1-2002 "АИ. КШ. Верификатор линейных символов штрихового кода. Требования соответствия" ГОСТ Р 51294.10-2002 (ИСО 15394-2000) "АИ. КШ. Общие требования к символам линейного штрихового кода и двумерным символам на этикетках для отгрузки, транспортирования и приемки" ГОСТ Р 51294.8-2001 (ИСО/МЭК 15418-99) ГОСТ 30833-2002 (ИСО/МЭК 15418-99) "АИ. Идентификаторы применения EAN/UCC (ЕАН/ЮСиСи) и идентификаторы данных FACT (ФАКТ). Общие положения и порядок ведения" 5

6. Государственная регламентация автоматической идентификации (продолжение) Межгосударственные стандарты (ГОСТ): ГОСТ 30742-2001 (ИСО/МЭК 16388-99) "Автоматическая идентификация. Кодирование штриховое. Спецификация символики Code 39 (Код 39)« ГОСТ 30743-2001 (ИСО/МЭК 15417-2000) "АИ. КШ. Спецификация символики Code 128 (Код 128)" ГОСТ ИСО/МЭК 15420-2001 "АИ. КШ. Спецификация символики EAN/UPC (ЕАН/ЮПиСи)" 6

7. Основные виды автоматической идентификации EPC (Electronic Product Code, Электронный код продукции) - это уникальный номер, определяющий конкретный предмет торговли в цепи поставок. Код ЕРС хранится на радиочастотной метке (RFID), которая состоит из кремниевого чипа и антенны. Считав код ЕРС, можно определить, например, дату производства товата. ЕРС во многом схож с Глобальным номером товара (GTIN): это - тоже ключ, открывающий доступ к информационным системам, входящим в состав Глобальной сети (EPCglobal Network). 7

8. Основные виды автоматической идентификации (продолжение) Радиочастотная идентификация(RFID) позволяет получать информации о предмете без необходимости прямого контакта. Дистанции, на которых может проходить считывание и запись информации, варьируется от нескольких миллиметров до нескольких метров в зависимости от применяемой технологии. Радиочастотные метки – различны по размеру. Частота, на которой работают метки и считывающие устройства от 126 kHz до 5.8 GHz. 8

9. Основные виды автоматической идентификации Система штрихового кодирования информации представляет собой совокупность вида штриховых кодов и технических средств нанесения на носители информации, верификации качества печати, считывания с носителей, а также предварительной обработки данных. В соответствии с ГОСТ Р 51294.3-99 ГОСТ 30721-2000: штриховой код - это комбинация последовательно расположенных параллельных штрихов и промежутков между ними, размеры и расположение которых установлены определенными правилами и которая предназначена для автоматизированной идентификации товара и другой информации; штриховое кодирование - представление данных при помощи штрихового кода. 9

10. Система штрихового кодирования информации Двухмерные символики Линейные (одномерные) символики 10

11. Линейные (одномерные) символики штрихкоды, читаемые в одном направлении (по горизонтали). Наиболее распространенные линейные символики: EAN, UPC, Code39, Code128, Codabar, Interleaved 2 of 5. В соответствии с правилами EAN International на упаковку товара номер EAN-13 наносится в виде символа штрихового кода EAN/UPC. Эта символика (правила построения графического изображения) утверждена как международным стандартом EN797, так и российским ГОСТ Р 51201-98 "АИ. ШК. Требования к символике "ЕАН/ЮПиСи". Штриховой код символики EAN/UPC, представленный семейством символов EAN-8, EAN-13, UPC-A, UPC-E, предназначен для кодирования цифровой информации и является одним из основных машиночитаемых носителей данных в рамках международной системы 11

12. Линейные символики позволяют кодировать небольшой объем информации (до 20-30 символов - обычно цифр) с помощью несложных штрих-кодов, читаемых недорогими сканерами. В настоящее время штриховые коды EAN/UPC лежат в основе всемирной многоотраслевой коммуникационной системы, создание которой обеспечивается двумя крупнейшими специализированными международными организациями - EAN International(Международная Ассоциация Товарной Нумерации) и AIM Global (Automatic Identification Manufactures объединяет свыше 15 тысяч компаний-членов во всем мире на базе 24 региональных и национальных организаций). 12

13. Двухмерные символики разработанные для кодирования большого объема информации (до нескольких страниц текста). Символ с многострочной символикой состоит из двух и более смежных по вертикали строк знаков символа штрихового кода. Двухмерный код считывается при помощи специального сканера двухмерных кодов и позволяет быстро и безошибочно вводить большой объем информации. Расшифровка такого кода проводится в двух измерениях (по горизонтали и по вертикали). Включают в себя специальные механизмы по сжатию данных, представленных в нескольких символах, в один большой файл; представлению различных наборов знаков в одном сообщении. Примерами таких кодов являются PDF 417, MaxiCode, Data Matrix, Aztec Code и др. 13

14. Система EAN • это комплекс принципов, норм и положений присвоения штриховых кодов товарам, услугам, расположению на основе уникальных кодов EAN и рекомендаций по их использованию. Дает возможность: • присваивать уникальные коды товарам, услугам, расположению организаций и эксплуатации их для идентификации единиц учета во всем мире; • маркировать товары штриховыми кодами, что позволяет автоматизировать считывание кодов и идентификацию товаров в автоматизированных системах учета; • использовать электронный обмен данными между торговыми партнерами; • повышать эффективность работы электронных систем автоматизированного учета, контроля и управления товарно-денежным обращением. 14

15. EAN (European Article Number) Штриховое кодирование продукции (товаров) осуществляется путем эксплуатации международной универсальной системы товарной нумерации EAN, внедрение которой на территории России осуществляет ЮНИСКАН/EAN РОССИЯ. В настоящее время она насчитывает около 6000 предприятий-членов. Всем им присвоены уникальные идентификационные номера, которые начинаются с цифр 460 (EAN РОССИЯ). Регистрационный номер предприятия отображается на упаковке продукции в виде первых цифр штрихового кода EAN (например, 460700952). Первые 2-3 цифры кода EAN называются префиксом национальной организации. По префиксу можно определить только в какой национальной организации зарегистрировано то или иное предприятие. 15

16. 460 700952 регистрационный номер является уникальным в мире 16

17. Код EAN-13 • состоит из 13 цифр. • имеет следующую структуру: • первые 2-3 цифры – это ПРЕФИКС или код национальной организации-члена EAN International (для России – 460); • следующие цифры – это регистрационный номер предприятия внутри национальной организации; • следующая группа цифр – это порядковый номер продукции внутри предприятия; • последняя 13-я цифра – контрольное число. • Оно вычисляется из предыдущих двенадцати. 17

18. Например, напиток "Буратино" производства "НЕОПласт" в зависимости от вида упаковки имеет разные номера в штриховом коде: . 18

19. EAN-14 Наносится на транспортную упаковку в виде штрихового кода. Используется графическая символика "2 из 5 чередующийся" (англ. Interleaved Two of Five – ITF). Поэтому и штриховой код сокращенно называют ITF-14: По сравнению с EAN/UPC cимволика ITF характеризуется относительно большими размерами изображения штрихового кода (ширина - 152,4 мм, высота – 41,4 мм) и менее строгими техническими требованиями к поверхности. Так штриховой код ITF-14 можно печатать не только на этикетках, но и непосредственно на стенке картонной коробки. 19

20. EAN-14 По 14-разрядному номеру можно определить EAN-13 продукции, которая находится внутри транспортной упаковки. Код имеет в своем составе 12 информационных разрядов EAN-13 (кроме контрольного), которые указывают на упакованную продукцию: . 20

21. Код EAN-8 присваивается исключительно Ассоциацией ЮНИСКАН отдельным видам продукции, отличающимся малыми размерами упаковки, если символ штрихового кода EAN-13 номинального размера (25,91 х 37,29 мм) занимает БОЛЬШЕ 25% ПЕЧАТНОЙ ПОВЕРХНОСТИ упаковки или этикетки. КАК ОБРАЗУЕТСЯ КОД EAN-8 . 21

22. При формировании кода транспортной упаковки в ITF-14 включаются цифры EAN-8 впереди короткого кода EAN-8 добавляется пять заполняющих нулей: 22

23. РАСЧЕТ КОНТРОЛЬНОГО РАЗРЯДА Для расчета контрольного разряда в EAN-8, EAN-13, ITF-14 используется алгоритм вычислений ("по модулю 10"): Пронумеровать все разряды СПРАВА НАЛЕВОот 1 до 14, НАЧИНАЯ С ПОЗИЦИИ КОНТРОЛЬНОГО РАЗРЯДА (1-Й). ШАГ 1: Начиная со 2-го сложить значения всех ЧЕТНЫХ разрядов. ШАГ 2: Полученную сумму умножить на 3. ШАГ 3: Начиная со 3-го сложить значения всех НЕЧЕТНЫХ разрядов. ШАГ 4: Сложить результаты, полученные во 2 и 3 шагах. ШАГ 5: Значение контрольного разряда является наименьшим числом, которое в сумме с величиной, полученной в шаге 4, дает число, кратное 10. 23

24. Порядок расчета контрольного разряда С для 8, 12, 13 или 14-разрядного кода

25. Пример вычисления контрольного разряда для номера 427622135746C (EAN-13) В итоге получаем код EAN-13 = 4276221357469 25

26. Технические способы штрихового кодирования • Для обеспечения сбора, обработки информации, которую содержат штриховые коды, и нанесения штрихкодового обозначения на объекты учета используются специальные технические средства, которые по своему назначению подразделяются на устройства: • считывания штриховых кодов - это электронно-оптические устройства, предназначенные для преобразования оптических сигналов, полученных при считывании штрихкодового обозначения, в электрические сигналы для их последующего декодирования; • печатания штриховых кодов; • контроля качества штрихового обозначения; • регистрации данных. 26

27. Устройства контроля качества штриховых кодов Для контроля качества печати штрихкодовых обозначений используются верификаторы штриховых кодов и фотошаблоны. Техническая процедура измерения символа штрихового кода, в процессе которой определяется соответствие его показателей спецификации символики, называется ВЕРИФИКАЦИЕЙ. Верификация штриховых кодов - необходимый этап изготовления качественных этикеток со штриховыми кодами. Потребность контроля штриховых кодов на соответствие установленному стандартами уровню качества обусловлена требованиями надежной работы систем товарно-денежного учета в магазинах, на складах, транспорте. 27

28. Вопросы для самопроверки Государственная регламентация автоматической идентификации. Изучите ГОСТ 31245-2004 (ИСО/МЭК 15421:2000) Автоматическая идентификация. Кодирование штриховое. Требования к испытаниям мастера штрихового кода Штриховые (линейные) коды и возможности их использования для кодирования информации. Структура штрихового кода EAN – 13, EAN – 14, EAN –8. Назначение, математическая сущность и методика расчёта контрольного числа по модулю 10. Технические способы штрихового кодирования. 28

29. Задания для самопроверки Рассчитать штриховой код EAN – 13 и контрольное число по модулю 10 для продукции расфасованной в разные упаковки. Рассчитать штриховой код EAN – 13 продукции, которая находится внутри транспортной упаковки по штриховому коду EAN – 14. Рассчитать штриховой код EAN – 14 упаковки по штриховому коду EAN – 8. Рассчитать контрольное число по модулю 10 для штрихового кода EAN – 14, EAN –8. 29

30. Рекомендуемая литература • Информационные технологии управления / Под ред. Г.А. Титоренко.—М.: ЮНИТИ-ДАНА: 2002.—280с. • Костров А.В. Основы информационного менеджмента.—М.: Финансы и статистика: 2003.—336 с. • Степанова Е.Е., Хмелевская Н.В. Информационное обеспечение управленческой деятельности. —М.: Форум : ИНФРА-М: 2004.—154 с. • Делопроизводство: Учебник / Под ред. Т.В. Кузнецовой.—М.: Изд-во МЦФЭР: 2004.—544с. • Копылов В.А. Информационное право. М., 2003. • Кузнецов В.А. Информационно-аналитическое обеспечение государственного и муниципального управления в Дальневосточном федеральном округе: [монография]/ —Хабаровск: Изд-во ДВАГС, 2005.—224 с. • Организация работы с документами. Учебник для вузов. Под ред. В.А. Кудряева. – М., 2001. • Основы информационной безопасности: учебное пособие: [теория и практика] / авт. : Е. Б. Белов, В. П. Лось, Р. В. Мещеряков, А. А. Шелупанов.—М.: Горячая линия-Телеком, 2006.—544. 30
