  1. 第十一讲 C6000的片内存储器IRAM BIT / TI

  2. 片内存储器的构成 片内程序存储器 片内数据存储器 存取的优化 高速缓存cache C6211/C6711两级存储结构 内容简介 BIT / TI

  3. 概述——框图 BIT / TI

  4. 概述——资源 BIT / TI

  5. 概述——IRAM请求的来源 • 片内RAM是资源的一部分 • CPU和DMA是最主要的两个访问者 • DMC和PMC控制访问者与资源之间的通信 BIT / TI

  6. IPRAM • 总容量64k bytes（甚至384k bytes） • 一次读取一个取指包 • 256-bit数据宽度 • 配置 • 映射的程序存储器 • 程序cache BIT / TI

  7. IPRAM——模式 • 两种工作状态 • 静态存储器 • 高速缓存cache • 4种模式 • 存储器映射 • cache使能 • cache冻结 • cache bypass BIT / TI

  8. IPRAM——结构 BIT / TI

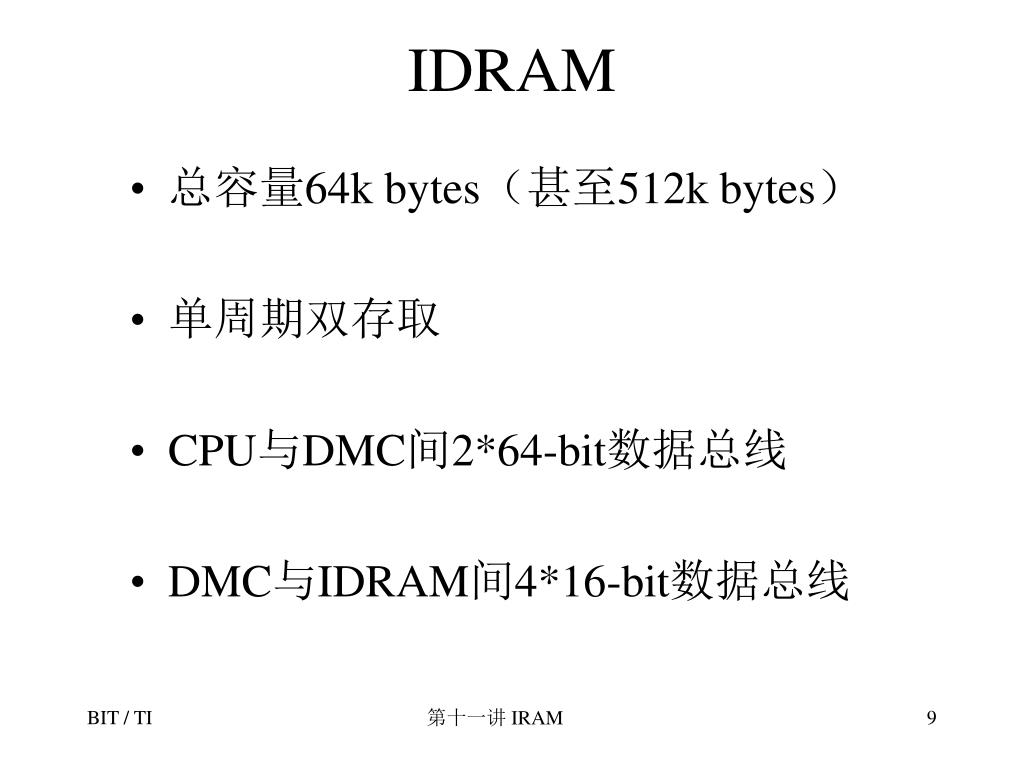

  9. IDRAM • 总容量64k bytes（甚至512k bytes） • 单周期双存取 • CPU与DMC间2*64-bit数据总线 • DMC与IDRAM间4*16-bit数据总线 BIT / TI

  10. IDRAM —结构—C6201 C6201的IDRAM结构 BIT / TI

  11. IDRAM —结构—C6201B C6201B的IDRAM结构 BIT / TI

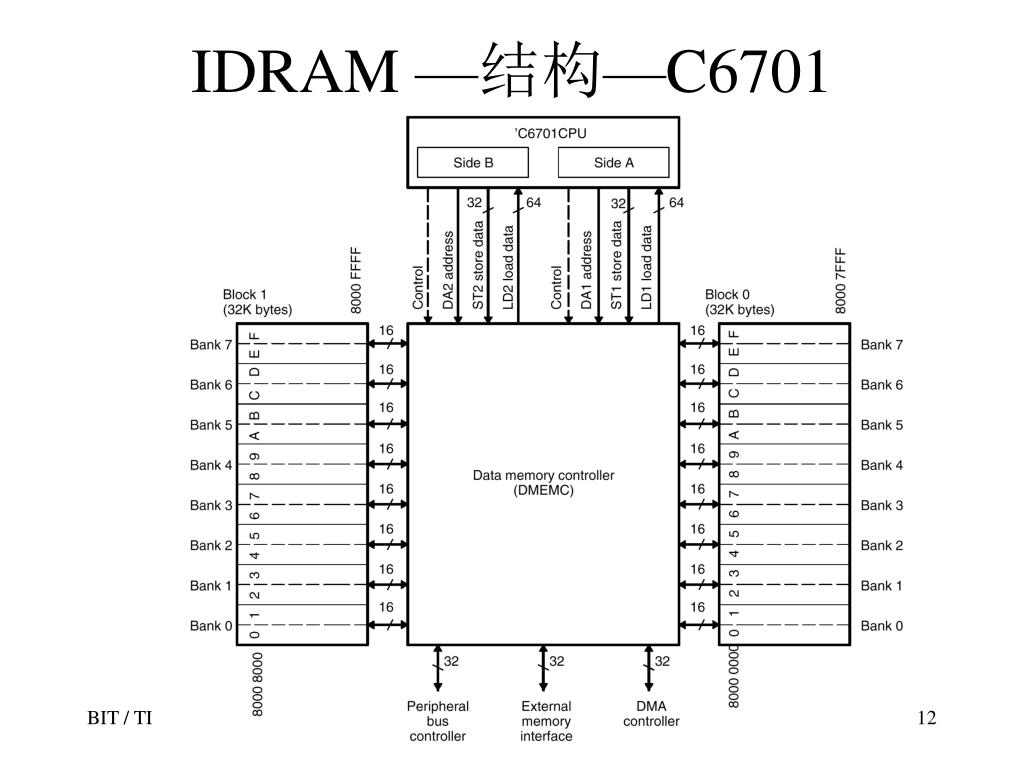

  12. IDRAM —结构—C6701 BIT / TI

  13. IDRAM —结构—C6201B BIT / TI

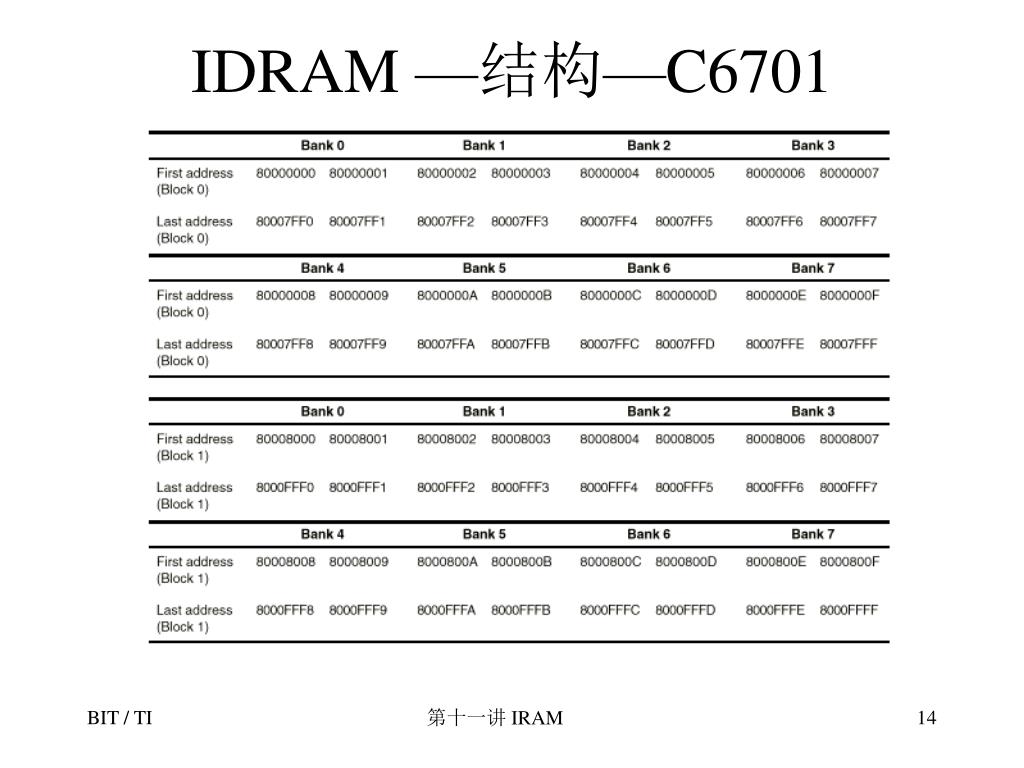

  14. IDRAM —结构—C6701 BIT / TI

  15. IDRAM —存取效率 • 访问冲突 • byte/half-word/word • 双存取 • 解决： • 不同块中 • offset array • unrolled loop BIT / TI

  16. cache —概述 • Cache hit • Cache miss BIT / TI

  17. cache —模式 • 三种模式 • enable • freeze • bypass • 直接映射式 • cache的操作 • 缓冲的刷新 • frame的置换 BIT / TI

  18. cache —机制 BIT / TI

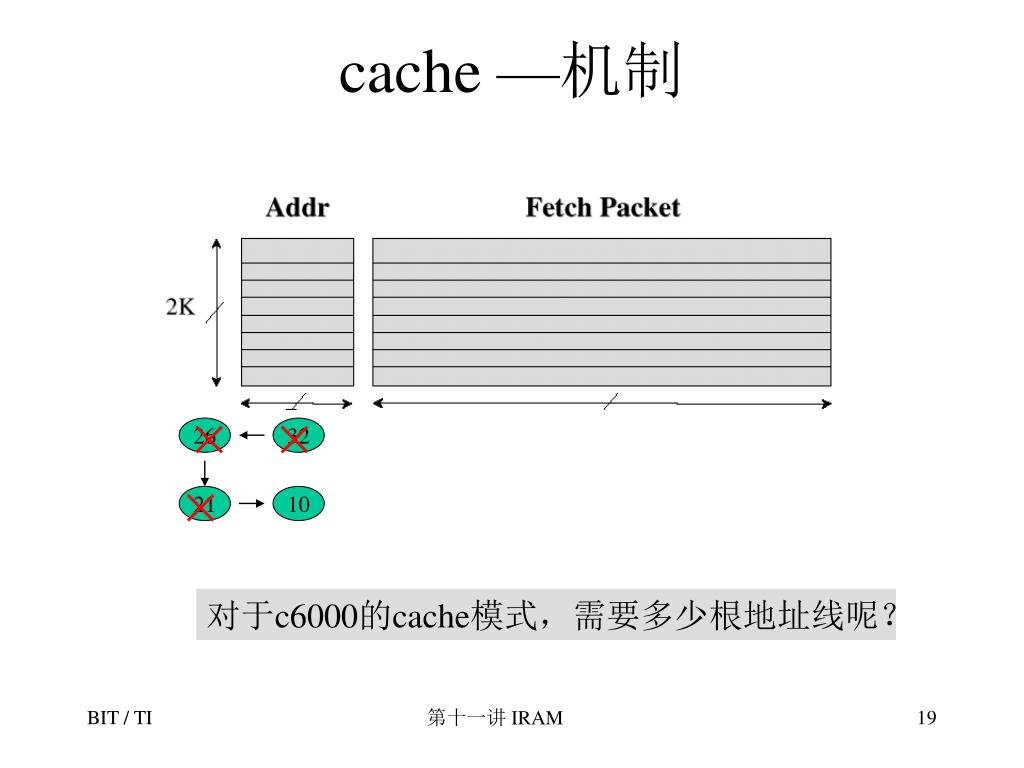

  19. 26 21 10 cache —机制 32 对于c6000的cache模式，需要多少根地址线呢？ BIT / TI

  20. cache —机制 2Kx11bit 的标记RAM BIT / TI

  21. cache —地址的解析 • 5-bit作为取指包的固定偏移单位(alignment) • 11-bit作为块偏移地址，表明一个取指包在某个2K frame块中的位置 • 10-bit作为标记 BIT / TI

  22. 两级存储—概述 • C6211/C6711特有 • 第一级cache • L1P • L2D • 第二级 • L2 • 五种配置 • 第一级与第二级联系 BIT / TI

  23. 两级存储—框图 BIT / TI

  24. 两级存储—资源总结 两级存储资源 两级存储结构 • 由27个控制寄存器完成维护和控制 BIT / TI

  25. 小结 • 内部RAM的结构 • 访问 • CACHE BIT / TI
