Wipi

WIPI 개발


Introduction

Introduction

  • 플랫폼이 제공하는 API

  • 시스템 관련 API

  • Call 수신관련 API

  • Handset Device 관련 API

  • 네트워크 관련 API

  • 시리얼통신 관련 API

  • 미디어 관련 API

  • 타이머 관련 API

  • 유틸리티 관련 API

  • 파일관련 API

  • InputMethod 관련 API

  • 폰트 관련 API

  • 프레임 버퍼 관련 API

  • 가상 키 관련 API

  • 표준 규격 1.2에서 제외된 규격


Overview

Overview

  • 이 장에서는 위피 프로그램을 개발하기 위한 준비에 대하여 알아보고 직접 프로그램을 작성해 본다.

  • 에뮬레이터를 설치하여 Clet과 Jlet을 실행해 보도록 한다.

  • Clet이 이용하는 API를 살펴보고 Jlet이 이용하는 API를 살펴본다.

  • 개발한 어플리케이션을 어떻게 단말기에 로딩하기

  • 2002년 정부가 수행한 “모바일 표준 플래폼” 사업의 예를 들어 설명.


Wipi

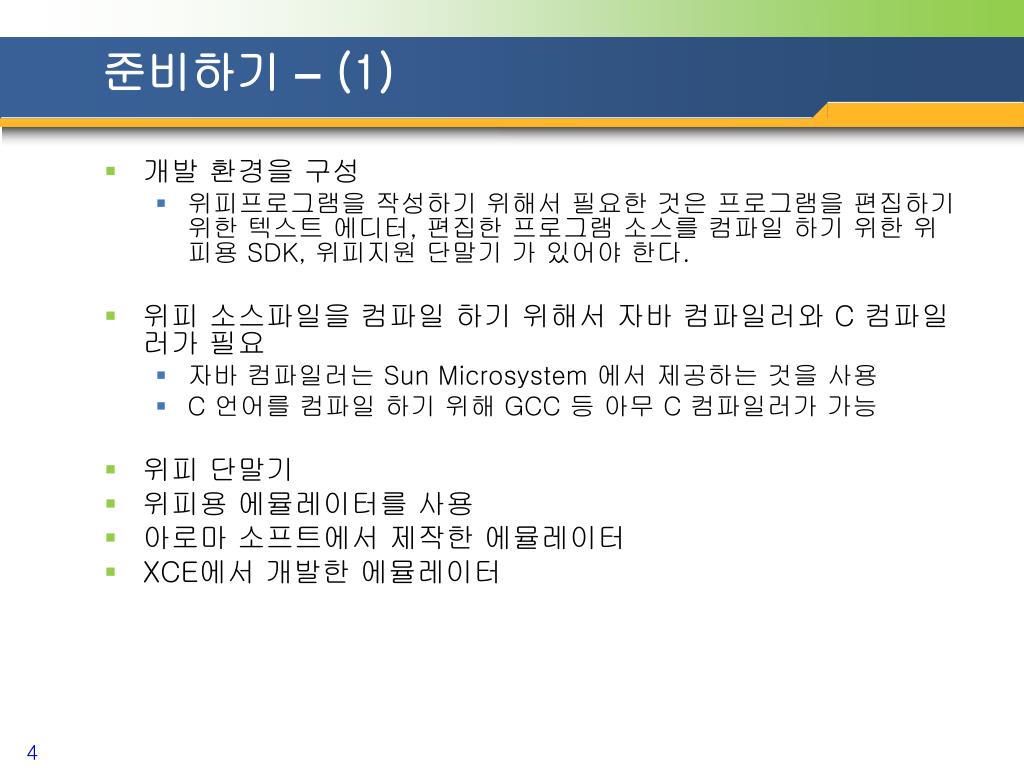

준비하기 – (1)

  • 개발 환경을 구성

    • 위피프로그램을 작성하기 위해서 필요한 것은 프로그램을 편집하기 위한 텍스트 에디터, 편집한 프로그램 소스를 컴파일 하기 위한 위피용 SDK, 위피지원 단말기 가 있어야 한다.

  • 위피 소스파일을 컴파일 하기 위해서 자바 컴파일러와 C 컴파일러가 필요

    • 자바 컴파일러는 Sun Microsystem 에서 제공하는 것을 사용

    • C 언어를 컴파일 하기 위해 GCC 등 아무 C 컴파일러가 가능

  • 위피 단말기

  • 위피용 에뮬레이터를 사용

  • 아로마 소프트에서 제작한 에뮬레이터

  • XCE에서 개발한 에뮬레이터


Wipi

준비하기 – (2)

  • 아로마 소프트에서 제작한 위피 에뮬레이터

  • 아로마 에뮬레이터를 설치한 후 디렉토리 구조


Wipi

준비하기 – (3)

  • Clet으로 짜여진 데모 프로그램을

    수행시킨 결과

  • XCE에서 제작한 위피 자바 에뮬레이터

    (SK-VM 에뮬레이터와 같은 모습 )


Hello world clet 1

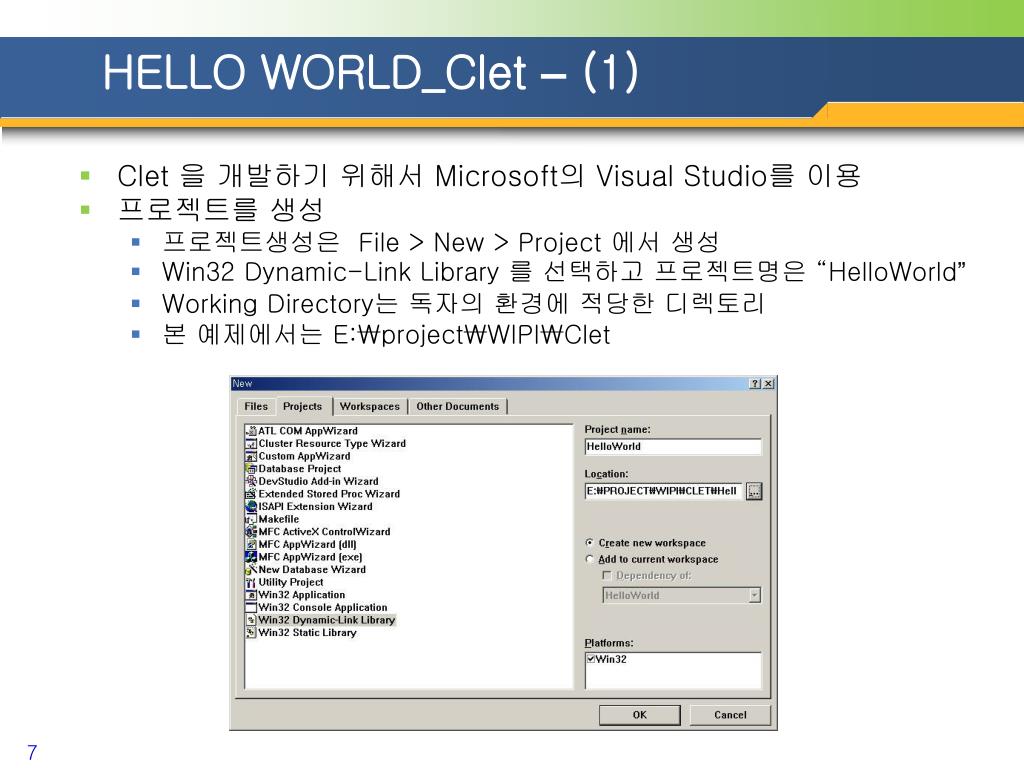

HELLO WORLD_Clet – (1)

  • Clet 을 개발하기 위해서 Microsoft의 Visual Studio를 이용

  • 프로젝트를 생성

    • 프로젝트생성은 File > New > Project 에서 생성

    • Win32 Dynamic-Link Library 를 선택하고 프로젝트명은 “HelloWorld”

    • Working Directory는 독자의 환경에 적당한 디렉토리

    • 본 예제에서는 E:\project\WIPI\Clet


Hello world clet 2

HELLO WORLD_Clet – (2)

  • An Empty Project를 선택하고 Finish 버튼

  • Clet을 생성하기 위해 필요한 반드시 필요한 파일은 2개

    • 하나는 “WIPIHeader.h”

    • 하나는 “WIPIstub.obj”파일

  • Include Directory 를 추가하기 위하셔 메뉴 > Tools > Options 를 선택

  • 우측의 Show directorys for 항목이 Include를 나타내고 있음을 확인

  • 창의 “Directories :”영역에 “C:\AROMAWIPI\CAPPDEMO”추가

“WIPIHeader.h”

추가하기


Hello world clet 3

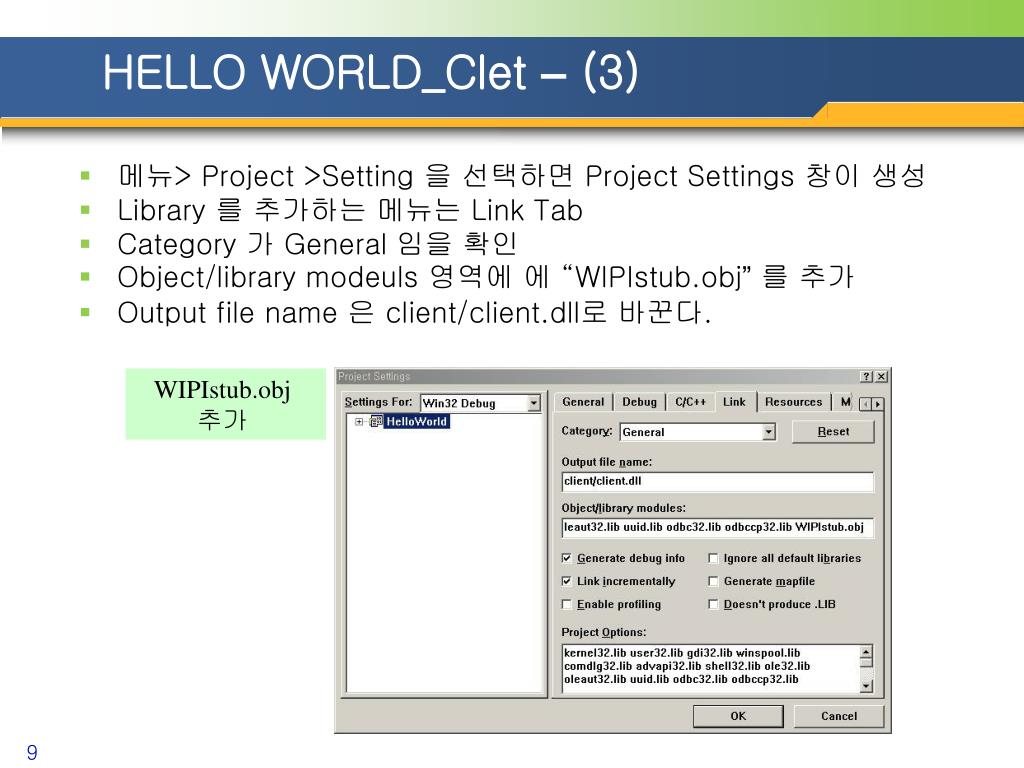

HELLO WORLD_Clet – (3)

  • 메뉴> Project >Setting 을 선택하면 Project Settings 창이 생성

  • Library 를 추가하는 메뉴는 Link Tab

  • Category 가 General 임을 확인

  • Object/library modeuls 영역에 에 “WIPIstub.obj”를 추가

  • Output file name 은 client/client.dll로 바꾼다.

WIPIstub.obj

추가


Hello world clet 4

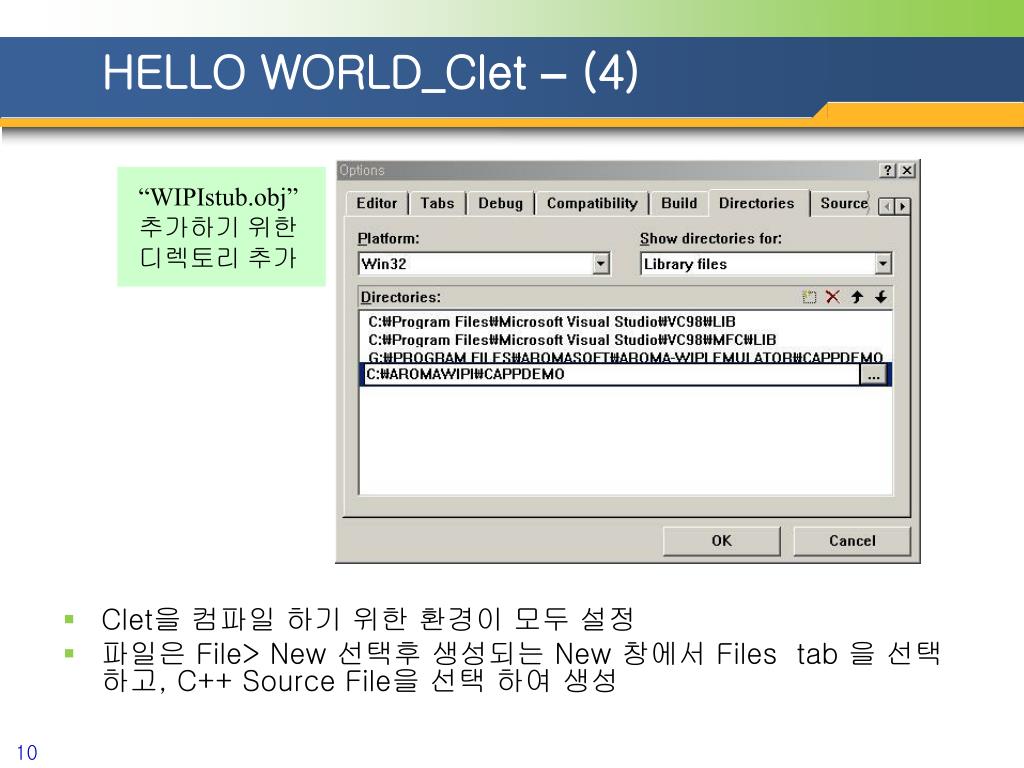

HELLO WORLD_Clet – (4)

  • Clet을 컴파일 하기 위한 환경이 모두 설정

  • 파일은 File> New 선택후 생성되는 New 창에서 Files tab 을 선택하고, C++ Source File을 선택 하여 생성

“WIPIstub.obj”

추가하기 위한

디렉토리 추가


Hello world clet 5

HELLO WORLD_Clet – (5)

  • HelloWorld.c

#include "WIPIHeader.h"

MC_GrpContext cxt;

MC_GrpFrameBuffer bpl;

int clip[] = {0, 0, 120, 160};

int stage;

int width;

int height;

__int64 r;

void startClet(int argc, char* args[]) {

int i;

M_Int64 tl, tl2;

MC_knlPrintk("this is CGrDemo arg num %d!!!\n", argc);

for(i=0; i < argc; i++) {

MC_knlPrintk("args %d : %s\n", i, args[i]);

}


Hello world clet 6

HELLO WORLD_Clet – (6)

tl = 0x1111222233334444L;

tl2 = 0x66667777aaaaffffL;

MC_knlPrintk("test %d, %d, 0x%X, 0x%X\n", argc, argc, tl, tl2);

MC_knlPrintk("start Clet!!!\n");

bpl = MC_grpGetScreenFrameBuffer(0);

}

void pauseClet() {

}

void destroyClet() {

}

void resumeClet() {

}

void paintClet() {

int color;

color = MC_grpGetPixelFromRGB(0xFF, 0x00, 0x00);

MC_grpSetContext(&cxt, MC_GRP_CONTEXT_FG_PIXEL_IDX,color);

MC_grpDrawString(bpl,12, 12 ,"Hello World", -1, &cxt);

}

void handleCletEvent(int type, int parm1, int parm2){

}


Hello world clet 7

HELLO WORLD_Clet – (7)

  • 컴파일이 정상적으로 수행되면 생성된 client.dll 파일과 Clet.class ,Clet$CletCard.class 파일은 모두 client 디렉토리에 존재

  • 모든 파일을 jar 파일로 압축

  • iar 파일은 jar.exe 파일로 압축

  • jar.exe파일이 없는 경우 zip 파일로 압축한 사용하여도 실행은 가능


Hello world clet 8

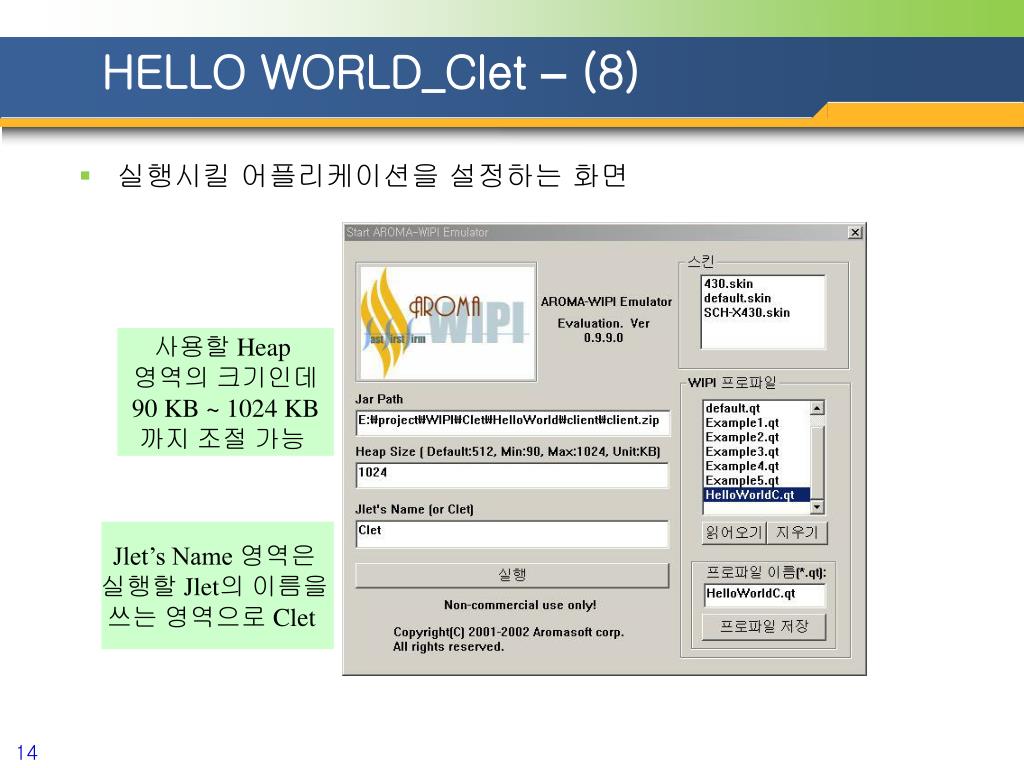

HELLO WORLD_Clet – (8)

  • 실행시킬 어플리케이션을 설정하는 화면

사용할 Heap

영역의 크기인데

90 KB ~ 1024 KB

까지 조절 가능

Jlet’s Name 영역은

실행할 Jlet의 이름을

쓰는 영역으로 Clet


Hello world clet 9

HELLO WORLD_Clet – (9)

  • Clet HelloWorld 프로그램 수행 결과


Hello world jlet 1

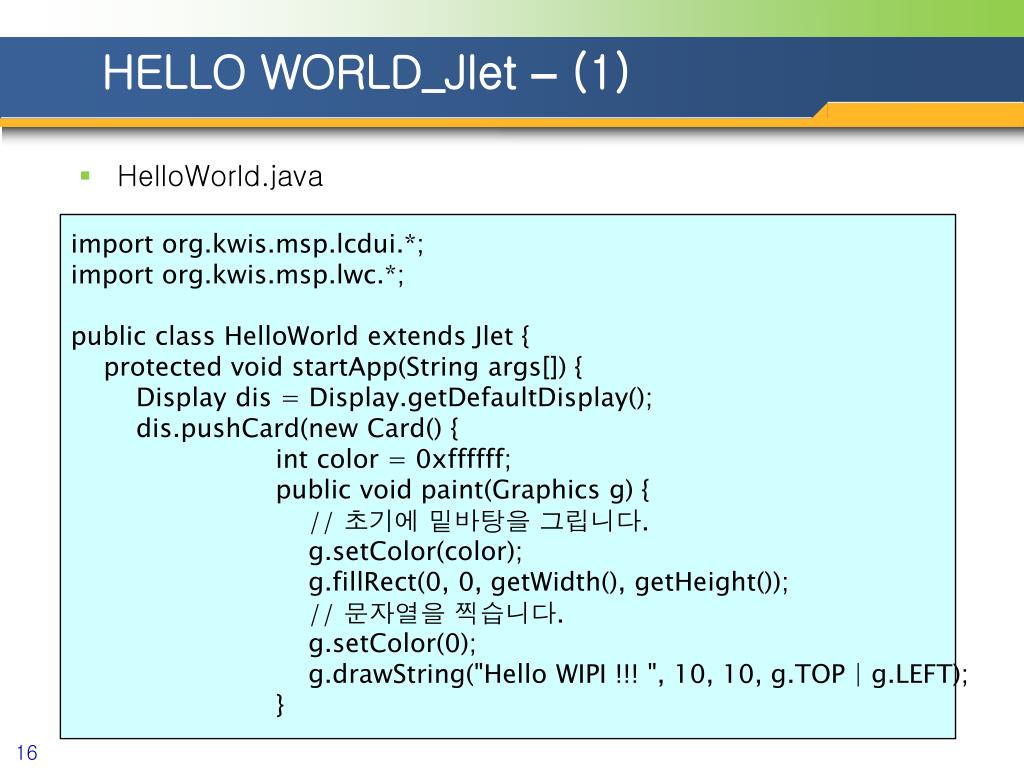

HELLO WORLD_Jlet – (1)

  • HelloWorld.java

import org.kwis.msp.lcdui.*;

import org.kwis.msp.lwc.*;

public class HelloWorld extends Jlet {

protected void startApp(String args[]) {

Display dis = Display.getDefaultDisplay();

dis.pushCard(new Card() {

int color = 0xffffff;

public void paint(Graphics g) {

// 초기에 밑바탕을 그립니다.

g.setColor(color);

g.fillRect(0, 0, getWidth(), getHeight());

// 문자열을 찍습니다.

g.setColor(0);

g.drawString("Hello WIPI !!! ", 10, 10, g.TOP | g.LEFT);

}


Hello world jlet 2

HELLO WORLD_Jlet – (2)

public boolean keyNotify(int type, int key){

if(color == 0xffffff)

color = 0;

else

color += 0x111111;

repaint();

return true;

}

});

}

protected void pauseApp() { }

protected void resumeApp() { }

protected void destroyApp(boolean b){ }

}


Hello world jlet 3

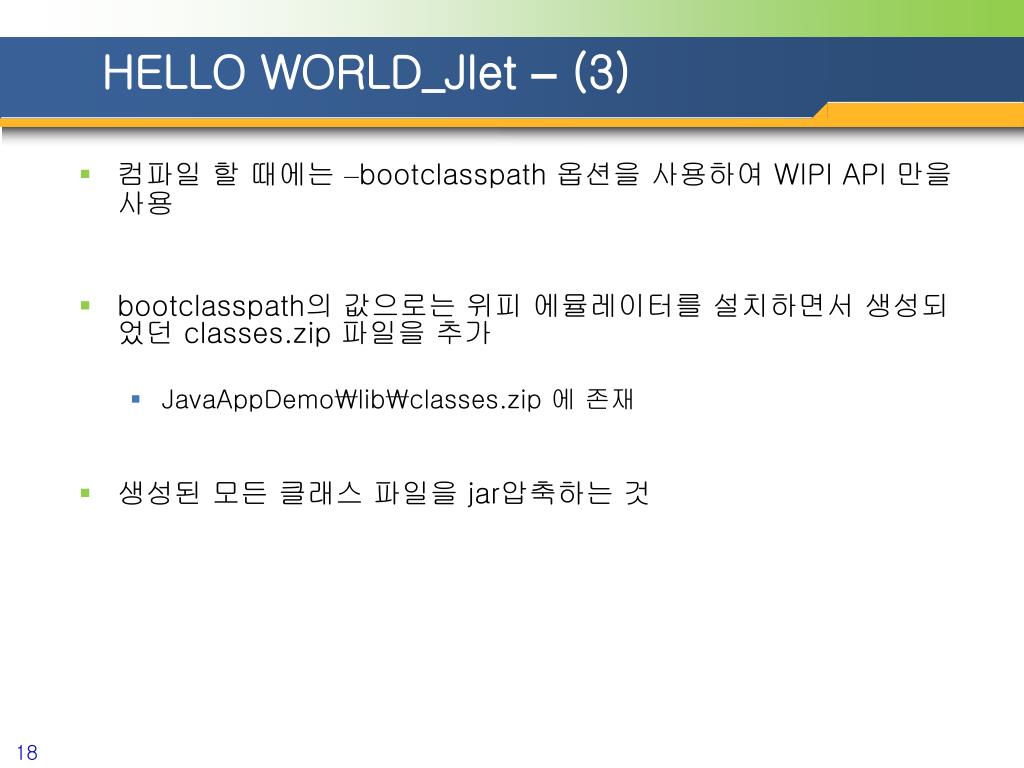

HELLO WORLD_Jlet – (3)

  • 컴파일 할 때에는 –bootclasspath 옵션을 사용하여 WIPI API 만을 사용

  • bootclasspath의 값으로는 위피 에뮬레이터를 설치하면서 생성되었던 classes.zip 파일을 추가

    • JavaAppDemo\lib\classes.zip 에 존재

  • 생성된 모든 클래스 파일을 jar압축하는 것


Hello world jlet 4

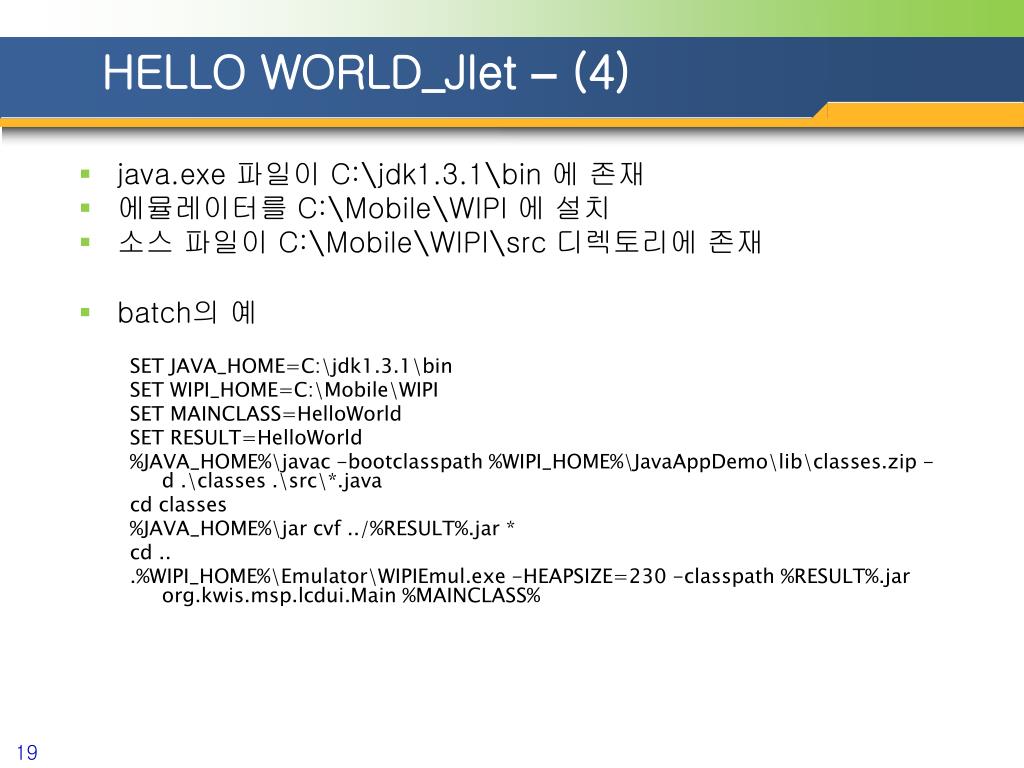

HELLO WORLD_Jlet – (4)

  • java.exe 파일이 C:\jdk1.3.1\bin 에 존재

  • 에뮬레이터를 C:\Mobile\WIPI 에 설치

  • 소스 파일이 C:\Mobile\WIPI\src 디렉토리에 존재

  • batch의 예

    SET JAVA_HOME=C:\jdk1.3.1\bin

    SET WIPI_HOME=C:\Mobile\WIPI

    SET MAINCLASS=HelloWorld

    SET RESULT=HelloWorld

    %JAVA_HOME%\javac -bootclasspath %WIPI_HOME%\JavaAppDemo\lib\classes.zip -d .\classes .\src\*.java

    cd classes

    %JAVA_HOME%\jar cvf ../%RESULT%.jar *

    cd ..

    .%WIPI_HOME%\Emulator\WIPIEmul.exe -HEAPSIZE=230 -classpath %RESULT%.jar org.kwis.msp.lcdui.Main %MAINCLASS%


Hello world jlet 5

HELLO WORLD_Jlet – (5)

  • c:\xcewipi에 설치되어 있고 java 디렉토리가 C:\j2sdk1.4.0_03 일때 컴파일

C:\xcewipi>C:\j2sdk1.4.0_03\bin\javac

-bootclasspath classes.jar HelloWorld.java

  • XCE 위피 자바 에뮬레이터에서

  • Run 버튼을 눌렀을 때 화면


Hello world jlet 6

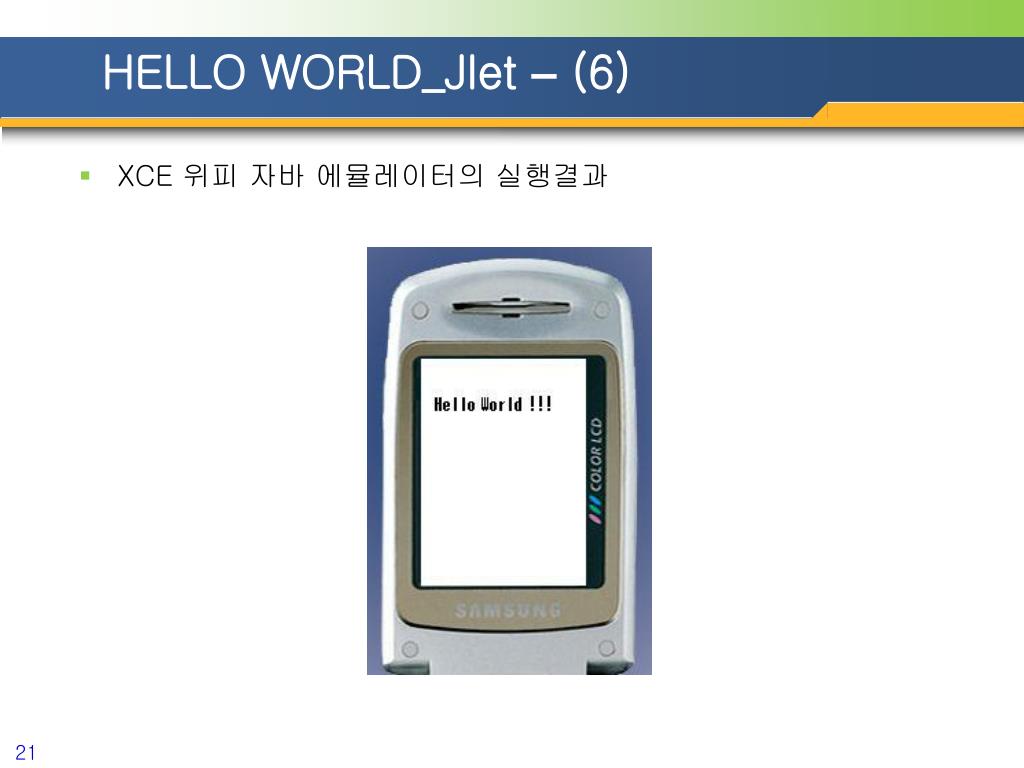

HELLO WORLD_Jlet – (6)

  • XCE 위피 자바 에뮬레이터의 실행결과


Clet jlet 2

Clet& Jlet – (2)

  • 자바로 개발된 어플리케이션을 Jlet

  • C언어를 사용하여 개발된 위피 프로그램을 Clet

  • void CletHandleEvent(int type, int param1, int param2)

  • void startClet(int argc, char *argv[]);

  • void pauseClet();

  • void resumeClet();

  • void destroyClet();

  • void paintClet(int x, int y, int w, int h);


Clet jlet 3

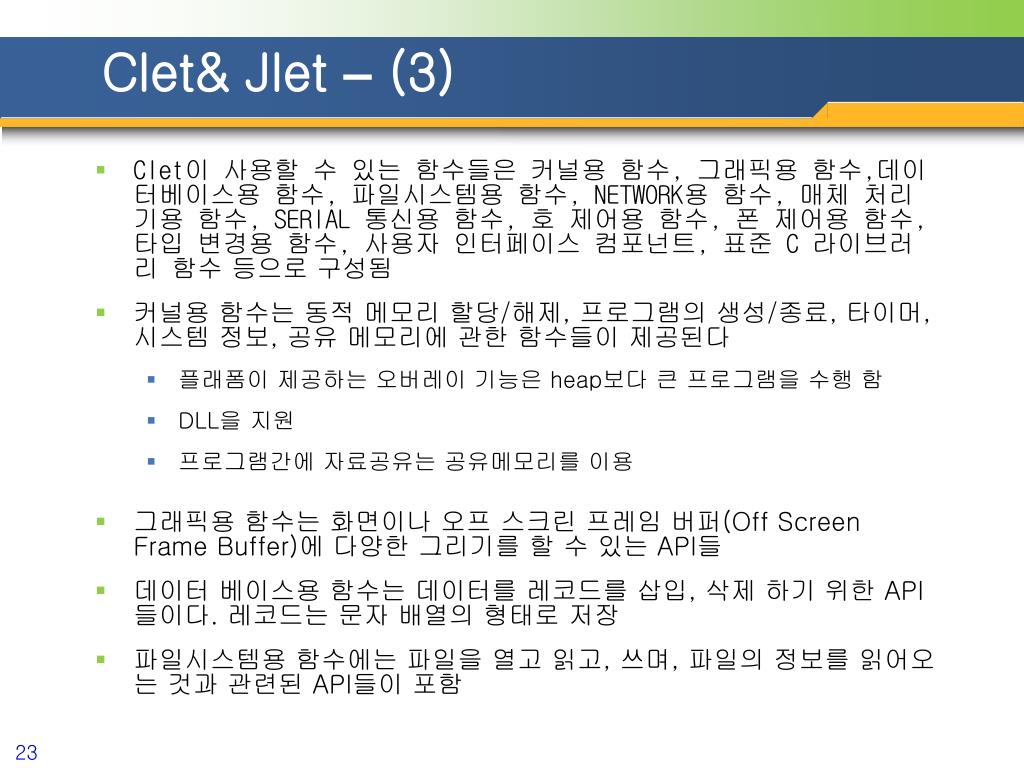

Clet& Jlet – (3)

  • Clet이 사용할 수 있는 함수들은 커널용 함수, 그래픽용 함수,데이터베이스용 함수, 파일시스템용 함수, NETWORK용 함수, 매체 처리기용 함수, SERIAL 통신용 함수, 호 제어용 함수, 폰 제어용 함수,타입 변경용 함수, 사용자 인터페이스 컴포넌트, 표준 C 라이브러리 함수 등으로 구성됨

  • 커널용 함수는 동적 메모리 할당/해제, 프로그램의 생성/종료, 타이머, 시스템 정보, 공유 메모리에 관한 함수들이 제공된다

    • 플래폼이 제공하는 오버레이 기능은 heap보다 큰 프로그램을 수행 함

    • DLL을 지원

    • 프로그램간에 자료공유는 공유메모리를 이용

  • 그래픽용 함수는 화면이나 오프 스크린 프레임 버퍼(Off Screen Frame Buffer)에 다양한 그리기를 할 수 있는 API들

  • 데이터 베이스용 함수는 데이터를 레코드를 삽입, 삭제 하기 위한 API들이다. 레코드는 문자 배열의 형태로 저장

  • 파일시스템용 함수에는 파일을 열고 읽고, 쓰며, 파일의 정보를 읽어오는 것과 관련된 API들이 포함


Clet jlet 4

Clet& Jlet – (4)

  • 네트워크용 함수는 TCP/IP 인터넷 통신에 관련된 모듈이다. 인터넷 접근, TCP/UDP 소켓, HTTP 연결에 관련된 API 들이 포함

  • 미디어 관련 함수는 사운드나 동영상등의 모든 Media에 대해서 처리를 해주는 매체 처리기와 관련된 함수와 톤 재생 및 음성녹음 및 볼륨 조절에 관련한 패키지

  • 시리얼통신용 함수는 시리얼 통신에 관련한 API

  • 폰 제어용 함수는 단말기에서 지원되는 부가장치들 예를 들어 BackLight와 LED를 제어하는 함수

  • 유틸리티 함수는 네트워크 사용시 유용하게 사용할 수 있는 함수가 존재

  • 사용자 인터페이스 컴포넌트에는 컴포넌트 , 텍스트 박스 컴포넌트 , 날짜/시간 컴포넌트 , 메뉴 컴포넌트 , 라벨 컴포넌트 , 리스트 컴포넌트 가 제공된다. 컴포넌트는 컴포넌트 클래스 구조체를 이용하여 생성


Clet jlet 5

Clet& Jlet – (5)

  • Jlet 용 API

    • java 패기지

    • kwis 패키지


Packing deployment 1

Packing & Deployment – (1)

  • 위피 서비스도 최종적으로는 사용자들이 어플리케이션을 네트워크로 다운받아서 사용하게 될 것

  • 2002년 “모바일 표준 플랫폼” 개발의 배포

  • 개발자가 SDK를 이용하여 어플리케이션을 개발 한 뒤 jar 파일과 ADF(application desctription File)을 Application 인증 서버에 전달한다.

  • 개발 결과물을 전달받은 Application 인증 서버는 응용 프로그램의 안전성 여부를 판정하며 이를 통과할 경우 ADF 파일에 안전성 확인 마크를 붙인다.

  • 안정성이 확인된 jar, adf 파일을 다시 COD 서버에 전달한다.

  • COD서버는 java byte코드를 바이너리 코드로 컴파일하여 단말기에서 다운로드 가능한 형태로 저장한다.

  • 단말기의 다운로드 요청 시 jar 파일이 다운로드 되며, 다운로드 된 어플리케이션은 WIPI 플랫폼 상에서 수행되게 된다.


Packing deployment 2

Packing & Deployment – (2)

  • ADF 파일

    • Application의 개발언어, 어플리케이션의 이름, 버전, 제작자의 이름, expire date 등의 기본적인 정보

    • Access Level, access할 디렉토리, 타겟 단말의 컬러레벨과 사운드 레벨 등의 보안 및 프로비저닝 정보를 담고 있는 파일

  • javaex1.adf

  • Type= Java

  • Name= Javaex1

  • Vendor= Aromasoft

  • Version= 1.0.0

  • Platform_Version= 1.0.0

  • Access_Level= Public

  • Jar_URL= http://127.0.0.1/apps/javaex1.jar

  • Expire_Count= 1000

  • Main_Class= Example1

  • Jar_Size=1234

  • Data_Size=10


Packing deployment 3

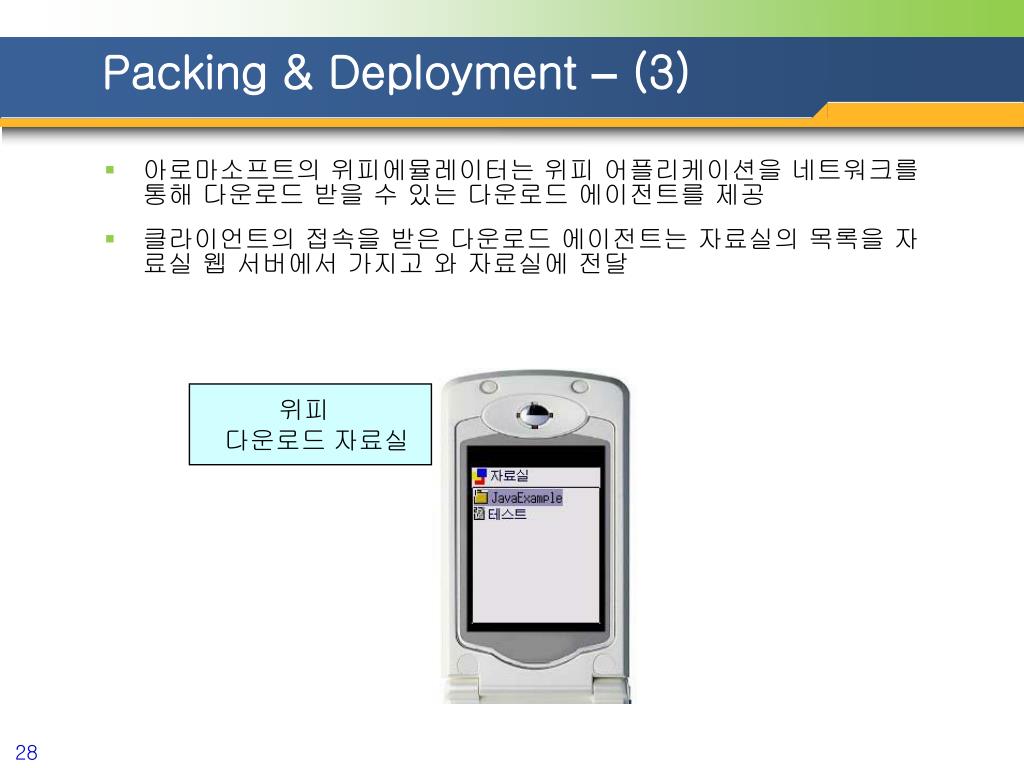

Packing & Deployment – (3)

  • 아로마소프트의 위피에뮬레이터는 위피 어플리케이션을 네트워크를 통해 다운로드 받을 수 있는 다운로드 에이전트를 제공

  • 클라이언트의 접속을 받은 다운로드 에이전트는 자료실의 목록을 자료실 웹 서버에서 가지고 와 자료실에 전달

  • 위피

  • 다운로드 자료실


  • Login
