Měření charakteristik diody

Název a adresa školy: Střední odborné učiliště stavební, Opava, příspěvková organizace, Boženy Němcové 22/2309, 746 01 Opava Název operačního programu: OP Vzdělávání pro konkurenceschopnost, oblast podpory 1.5 Registrační číslo projektu: CZ.1.07/1.5.00/34.0713

gryta
Download Presentation

Měření charakteristik diody

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

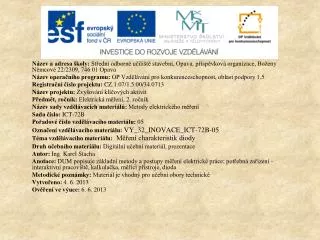

  1. Název a adresa školy: Střední odborné učiliště stavební, Opava, příspěvková organizace, Boženy Němcové 22/2309, 746 01 Opava Název operačního programu: OP Vzdělávání pro konkurenceschopnost, oblast podpory 1.5 Registrační číslo projektu: CZ.1.07/1.5.00/34.0713 Název projektu: Zvyšování klíčových aktivit Předmět, ročník: Elektrická měření, 2. ročník Název sady vzdělávacích materiálů: Metody elektrického měření Sada číslo: ICT-72B Pořadové číslo vzdělávacího materiálu: 05 Označení vzdělávacího materiálu: VY_32_INOVACE_ICT-72B-05 Téma vzdělávacího materiálu:Měření charakteristik diody Druh učebního materiálu: Digitální učební materiál, prezentace Autor: Ing. Karel Stacha Anotace: DUM popisuje základní metody a postupy měření elektrické práce; potřebná zařízení - interaktivní pracoviště, kalkulačka, měřicí přístroje, dioda Metodické poznámky: Materiál je vhodný pro učební obory technické Vytvořeno: 4. 6. 2013 Ověření ve výuce: 6. 6. 2013

  2. Měření charakteristik diody Druhy diod: - usměrňovací - stabilizační - svítivka (LED), fotonka - varikap - tunelová - Schottkyho d. • Polovodičová dioda Druhy charakteristik: - statické - dynamické - propustný směr - závěrný směr

  3. Měření charakteristik diody Nejdůležitější charakteristikou usměrňovací diody je voltampérová char. Pro měření v propustném směru diody použijeme V- metr a A- metr. Napětí můžeme nastavovat potenciometrem nebo pomocí regulovatelného zdroje napětí, což je vhodnější. • Polovodičová dioda usměrňovací

  4. Měření charakteristik diody Tabulka pro měření V-A charakteristiky • Polovodičová dioda usměrňovací RS je stejnosměrný odpor RD je diferenciální odpor diody ∆U je diferenciál napětí ∆I je diferenciál proudu

  5. Měření charakteristik diody V-A charakteristika usměrňovací diody v propustném směru • Polovodičová dioda usměrňovací Koleno charakteristiky ukazuje okamžik otevření diody. Křemíková dioda se otevírá při napětí 0,7V, germaniová okolo 0,2V.

  6. Měření charakteristik diody V-A charakteristika usměrňovací diody. Pro měření v závěrném směru diody použijeme V- metr a A- metr. Napětí můžeme nastavovat potenciometrem nebo pomocí regulovatelného zdroje napětí. Do obvodu musíme zařadit ochranný odpor velikosti řádově desítky kΩ. • Polovodičová dioda usměrňovací Použijeme stejnou tabulku jako v předcházejícím měření.

  7. Měření charakteristik diody V-A charakteristika usměrňovací diody v závěrném směru • Polovodičová dioda usměrňovací Koleno charakteristiky ukazuje okamžik průrazu diody. Velikost napětí je desítky až stovky V, proud musí být omezen odporem.

  8. Měření charakteristik diody Měření V-A charakteristiky osciloskopem • Polovodičová diody usměrňovací Aby se charakteristika postavila do obvyklé polohy, musíme zapnout na horizontálním vstupu tlačítko INVERT.

  9. Měření charakteristik diody Měření V-A charakteristiky osciloskopem. • Polovodičová diody usměrňovací Měřítko vertikální osy vypočteme z Ohmova zákona: Um je hodnota nastavení vertikálního zesilovače. R je hodnota odporu, je vhodné volit hodnotu dekadickou ( 100, 1kΩ).

  10. Doporučená literaturaElektrotechnická měření. 1. vyd. Praha: BEN - technická literatura, 2002, 255 s. ISBN 80-730-0022-9. Zdroje Obrázky, tabulky: archív autora
