B i 8

Chương 2

_ _ _____ __ ____

BÀI 8

THIẾT KẾ VÀ BẢN VẼ KĨ THUẬT


B i 8

* Kieåm tra baøi cuõ :

Caâu1 : Cho bieát theá naøo laø hình chieáu phoái caûnh 1 ñieåm tuï?

Caâu 2 : Hình chieáu phoái caûnh laø gì ? ÖÙng duïng hình chieáu phoái caûnh.

Caâu 3 : Cho bieát hình sau ñaây laø hình chieáu gì ?

Vì sao ?


I thi t k

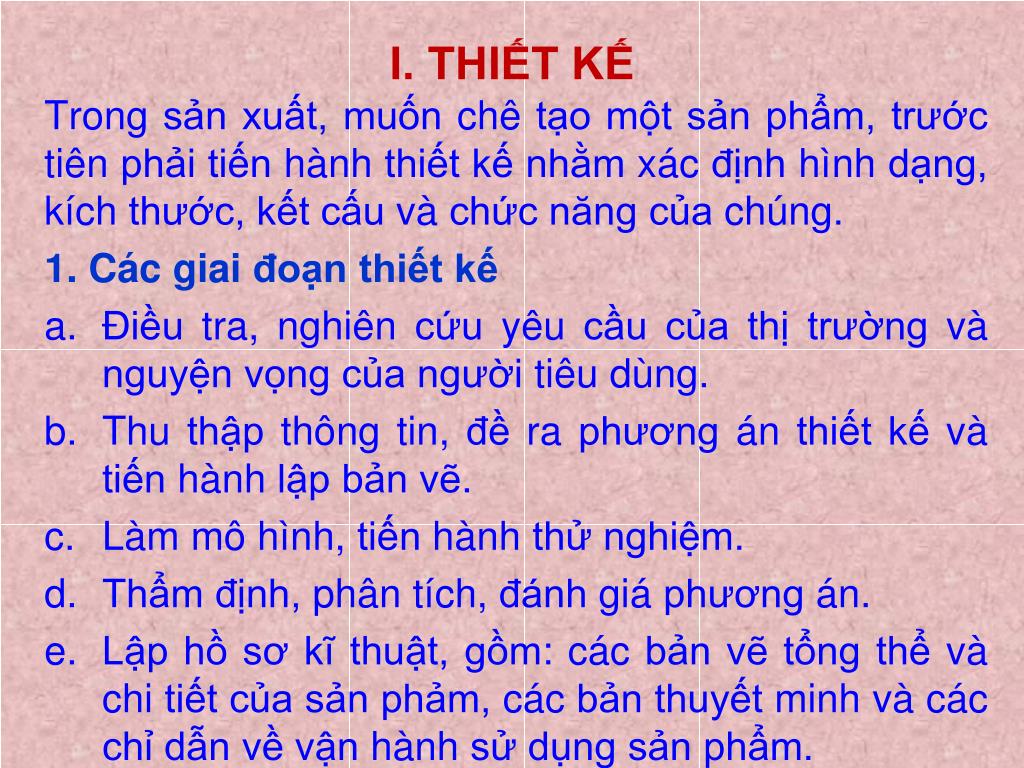

I. THIẾT KẾ

Trong sản xuất, muốn chê tạo một sản phẩm, trước tiên phải tiến hành thiết kế nhằm xác định hình dạng, kích thước, kết cấu và chức năng của chúng.

1. Các giai đoạn thiết kế

  • Điều tra, nghiên cứu yêu cầu của thị trường và nguyện vọng của người tiêu dùng.

  • Thu thập thông tin, đề ra phương án thiết kế và tiến hành lập bản vẽ.

  • Làm mô hình, tiến hành thử nghiệm.

  • Thẩm định, phân tích, đánh giá phương án.

  • Lập hồ sơ kĩ thuật, gồm: các bản vẽ tổng thể và chi tiết của sản phảm, các bản thuyết minh và các chỉ dẫn về vận hành sử dụng sản phẩm.


S qu tr nh thi t k

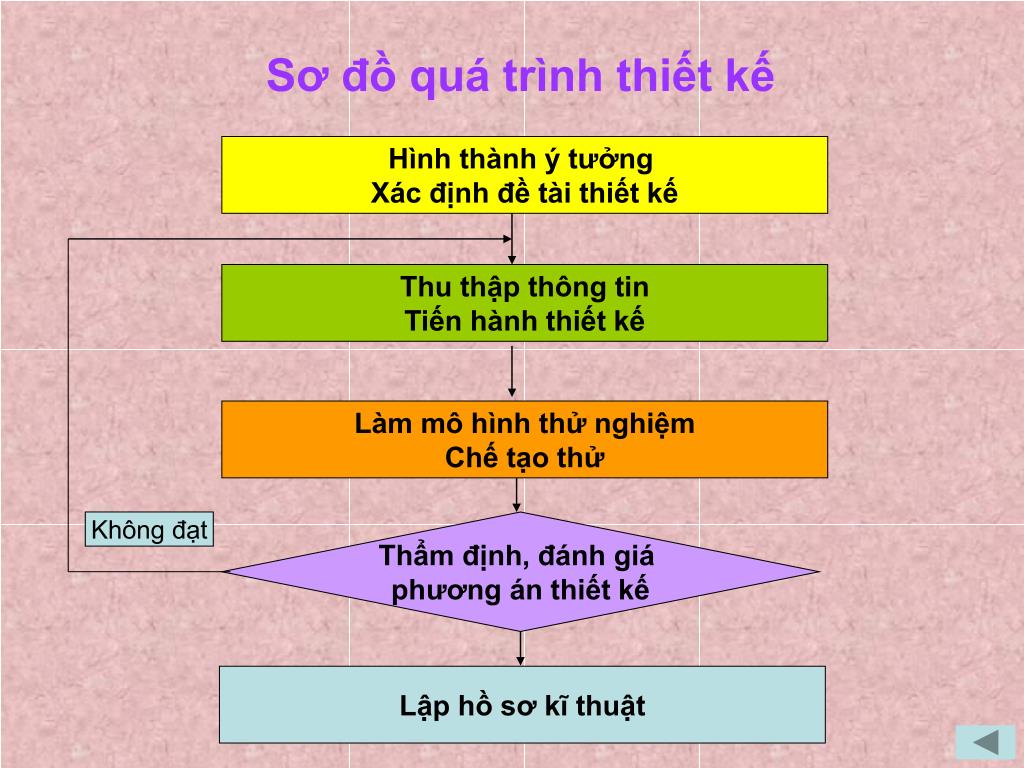

Sơ đồ quá trình thiết kế

Hình thành ý tưởng

Xác định đề tài thiết kế

Thu thập thông tin

Tiến hành thiết kế

Làm mô hình thử nghiệm

Chế tạo thử

Không đạt

Thẩm định, đánh giá

phương án thiết kế

Lập hồ sơ kĩ thuật


Thi t k h p ng d ng h c t p

3

1

2

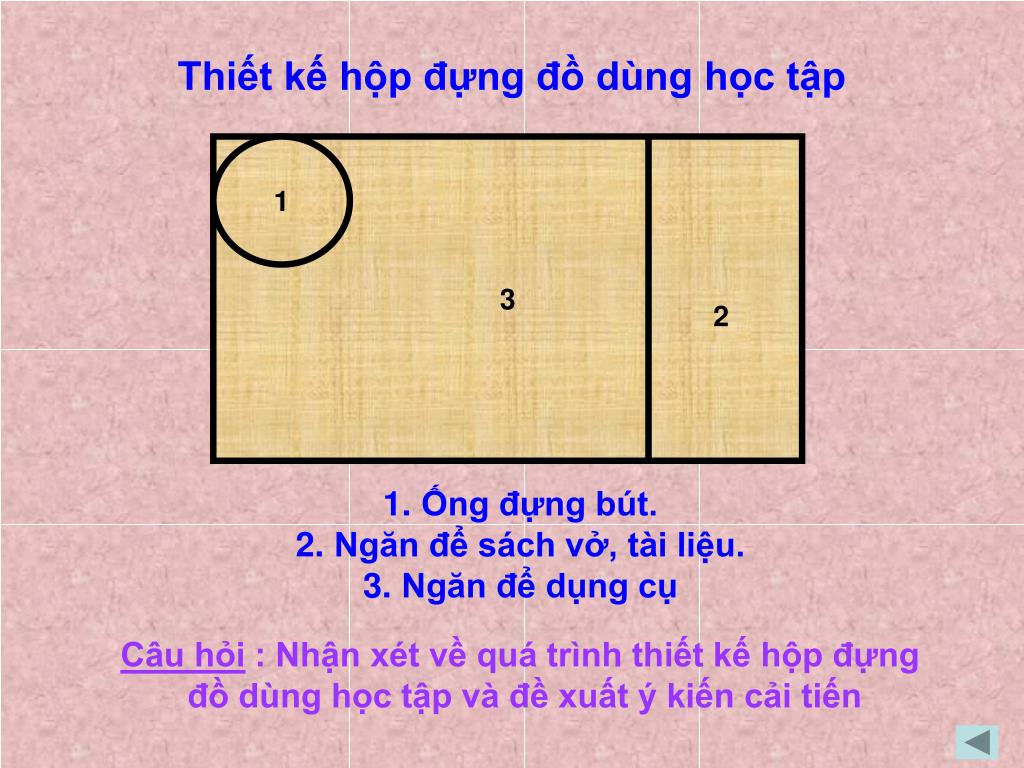

Thiết kế hộp đựng đồ dùng học tập

  • Ống đựng bút.

  • Ngăn để sách vở, tài liệu.

  • Ngăn để dụng cụ

Câu hỏi : Nhận xét về quá trình thiết kế hộp đựng

đồ dùng học tập và đề xuất ý kiến cải tiến


B i 8

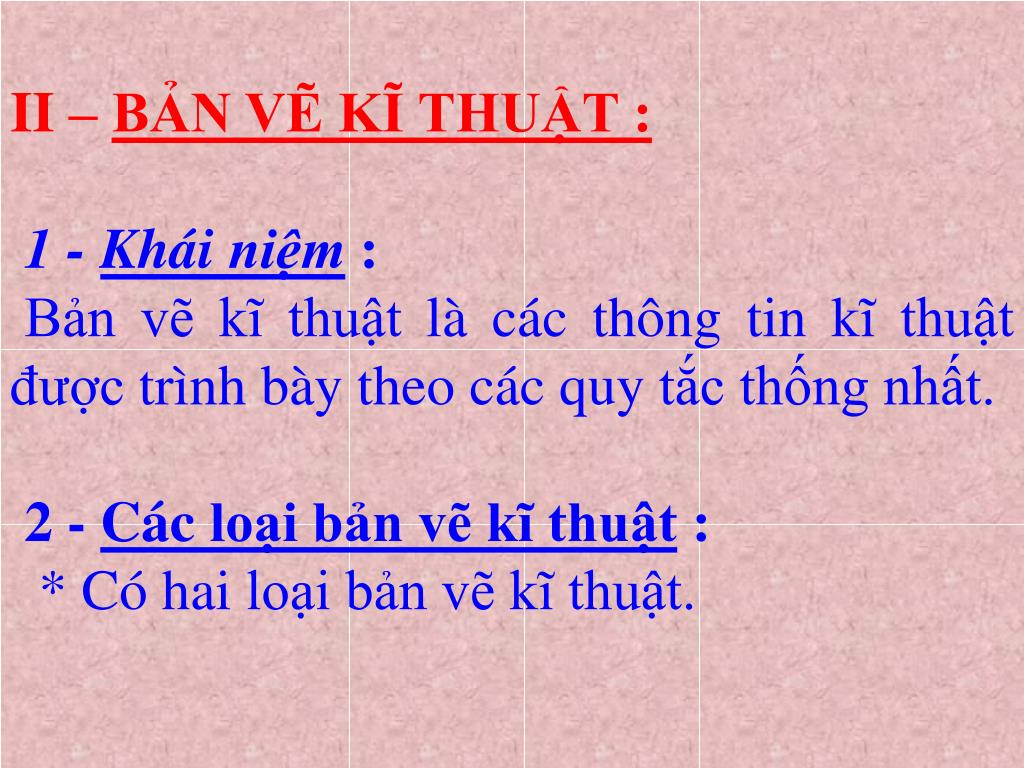

II – BẢN VẼ KĨ THUẬT :

1 - Khái niệm :

Bản vẽ kĩ thuật là các thông tin kĩ thuật được trình bày theo các quy tắc thống nhất.

2 - Các loại bản vẽ kĩ thuật :

* Có hai loại bản vẽ kĩ thuật.


B n v c kh

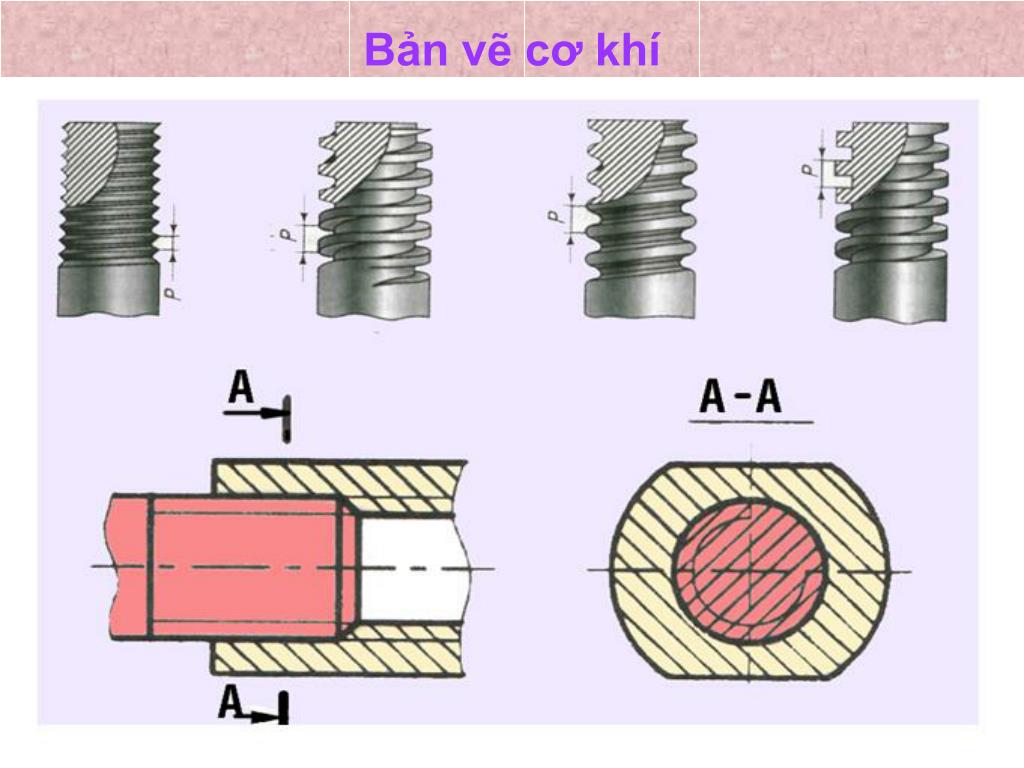

Bản vẽ cơ khí


B n v x y d ng

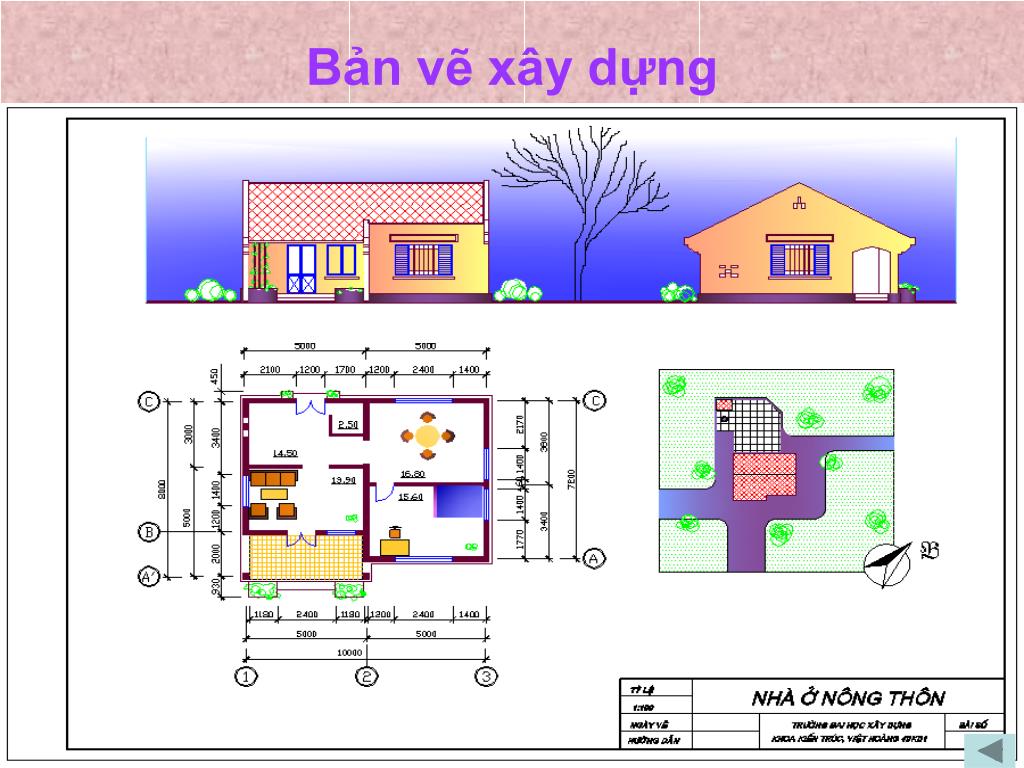

Bản vẽ xây dựng


B i 8

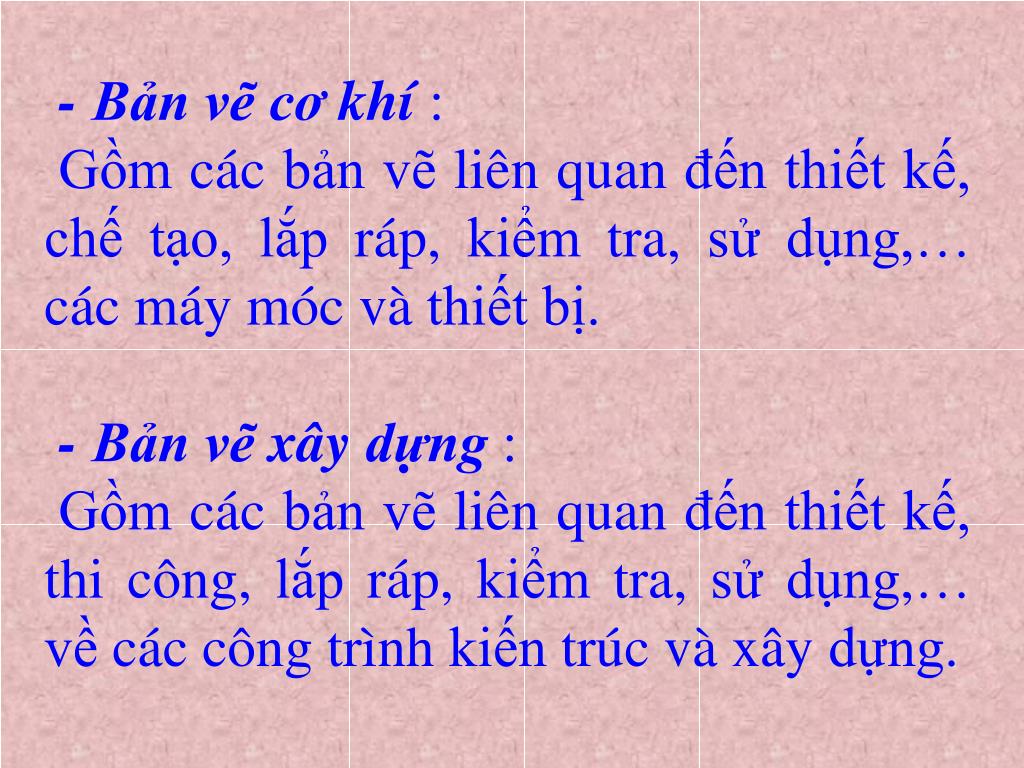

- Bản vẽ cơ khí :

Gồm các bản vẽ liên quan đến thiết kế, chế tạo, lắp ráp, kiểm tra, sử dụng,… các máy móc và thiết bị.

- Bản vẽ xây dựng :

Gồm các bản vẽ liên quan đến thiết kế, thi công, lắp ráp, kiểm tra, sử dụng,… về các công trình kiến trúc và xây dựng.


B i 8

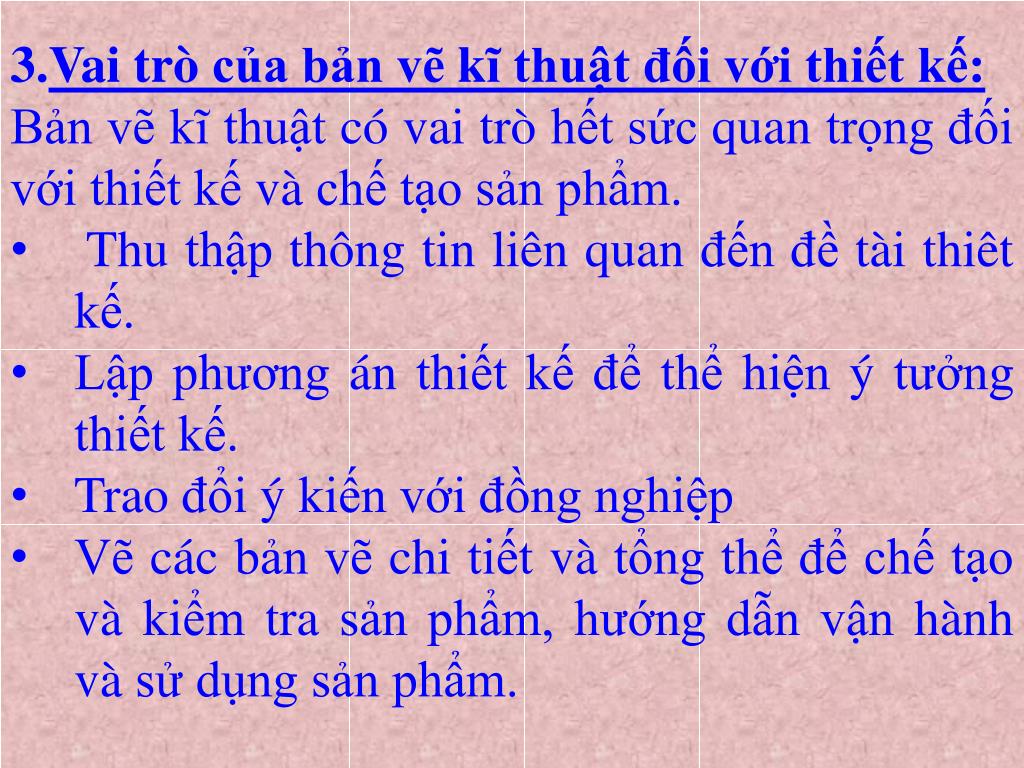

  • 3.Vai trò của bản vẽ kĩ thuật đối với thiết kế:

  • Bản vẽ kĩ thuật có vai trò hết sức quan trọng đối với thiết kế và chế tạo sản phẩm.

  • Thu thập thông tin liên quan đến đề tài thiêt kế.

  • Lập phương án thiết kế để thể hiện ý tưởng thiết kế.

  • Trao đổi ý kiến với đồng nghiệp

  • Vẽ các bản vẽ chi tiết và tổng thể để chế tạo và kiểm tra sản phẩm, hướng dẫn vận hành và sử dụng sản phẩm.


C ng c d n d

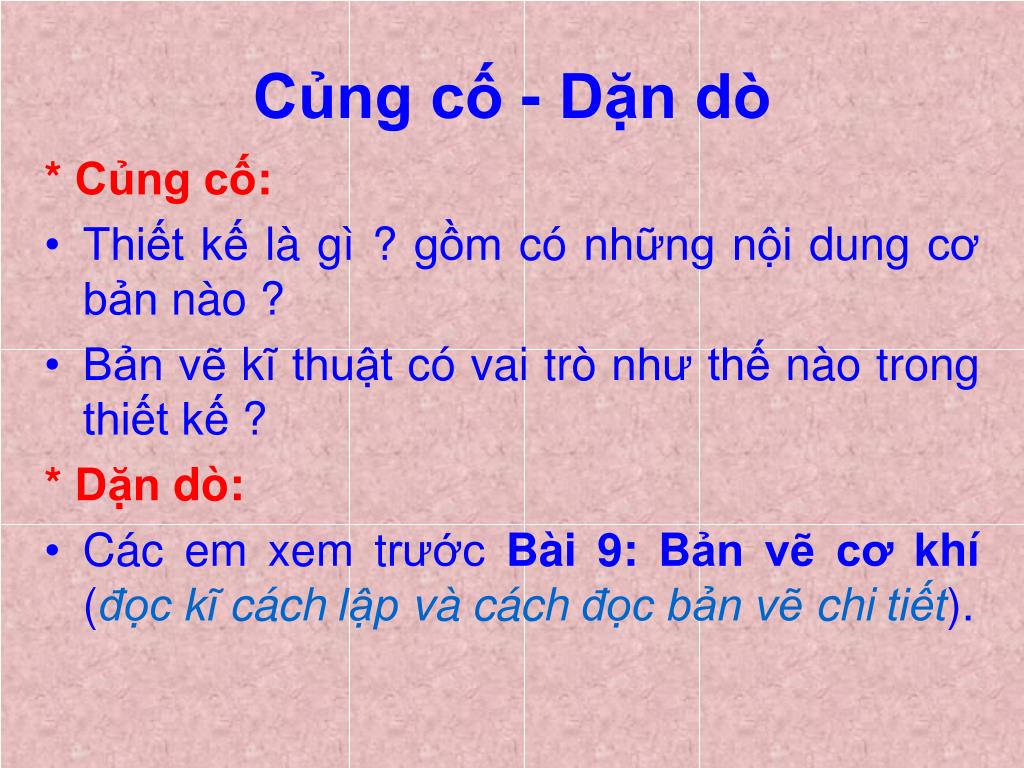

Củng cố - Dặn dò

* Củng cố:

  • Thiết kế là gì ? gồm có những nội dung cơ bản nào ?

  • Bản vẽ kĩthuật có vai trò như thế nào trong thiết kế ?

    * Dặn dò:

  • Các em xem trước Bài 9:Bản vẽ cơ khí (đọc kĩ cách lập và cách đọc bản vẽ chi tiết).
