  1. JSP 2.0網頁設計

  2. JSP基礎與開發環境的建立 • Web應用程式的基礎 • Java的網頁技術 • JSP的開發環境建立 • JSP程式的開發工具 • 在IIS建立JSP開發環境

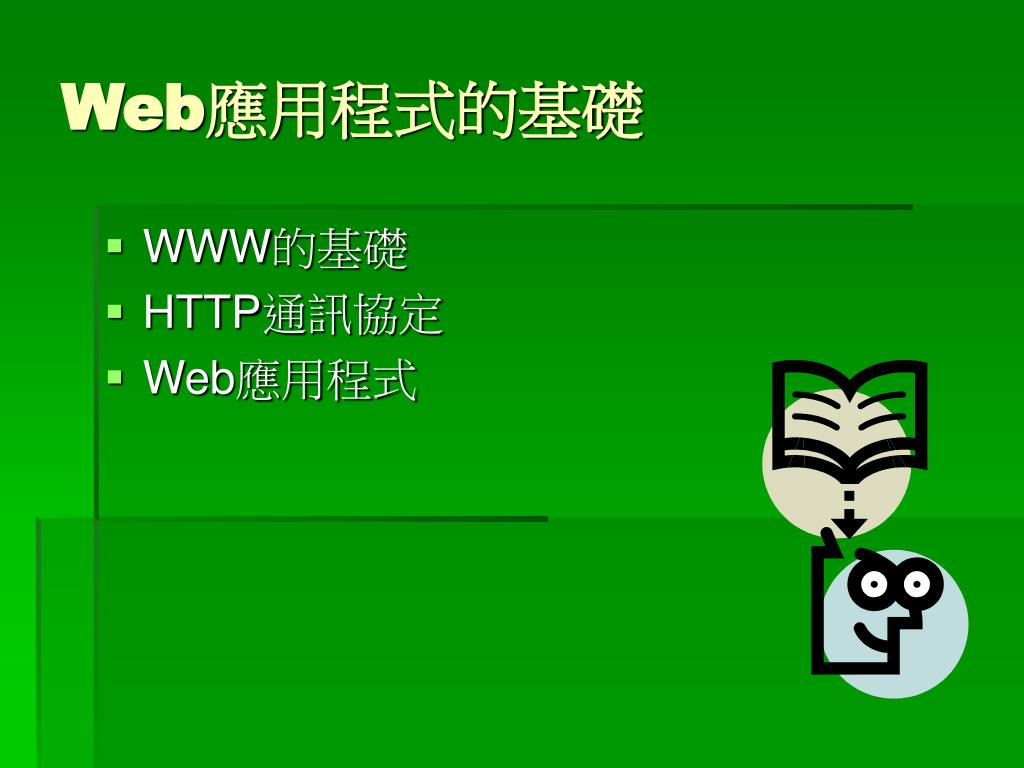

  3. Web應用程式的基礎 • WWW的基礎 • HTTP通訊協定 • Web應用程式

  4. WWW的基礎-說明 • 「WWW」（World Wide Web，簡稱Web）全球資訊網是1989年歐洲高能粒子協會一個研究小組開發的Internet服務，Web能夠在網路上傳送圖片、文字、影像和聲音等多媒體資料，這是由Tim Berners Lee領導的小組開發的主從架構和分散式網路服務系統。

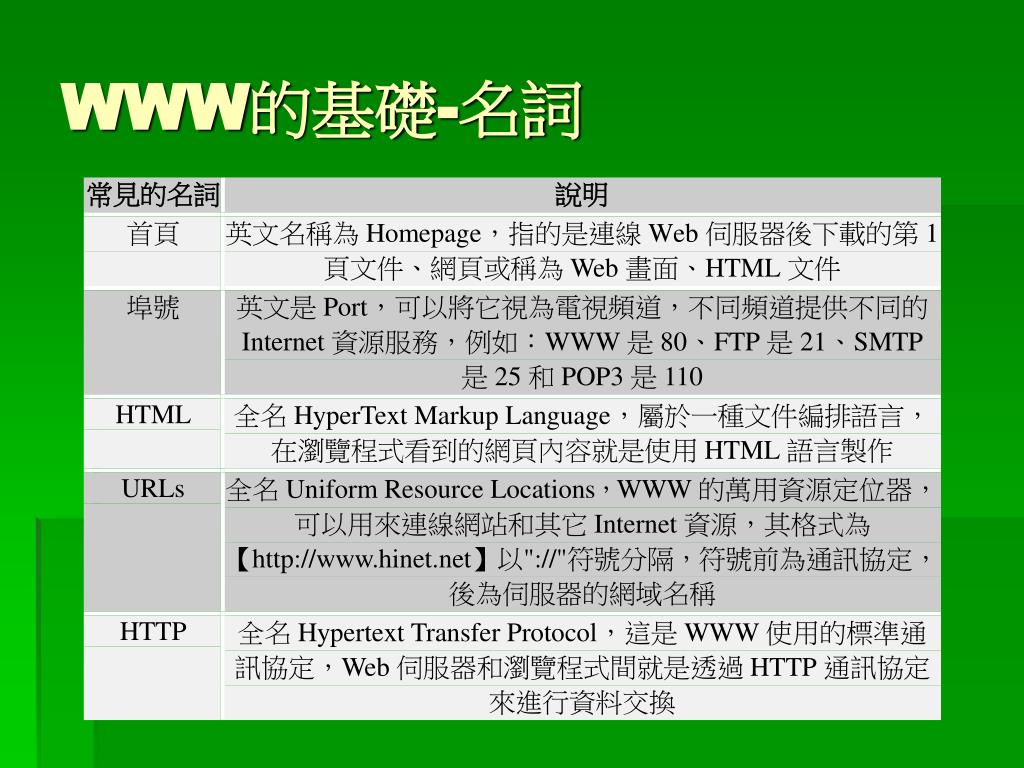

  5. WWW的基礎-名詞

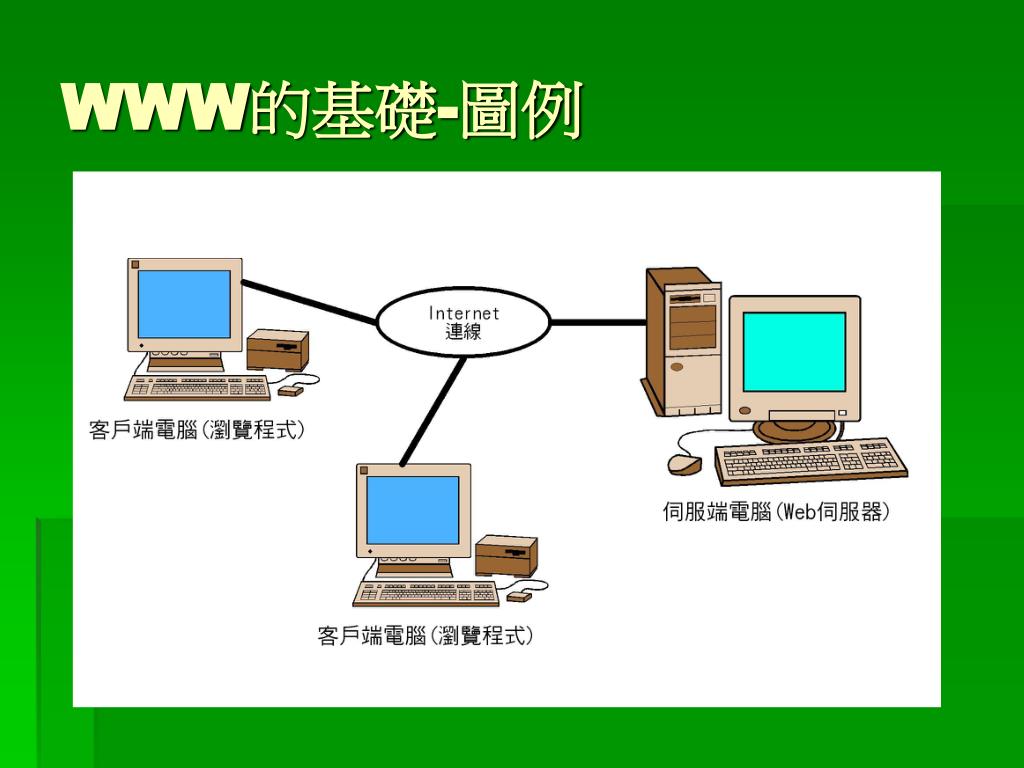

  6. WWW的基礎-圖例

  7. HTTP通訊協定-說明 • HTTP通訊協定（Hypertext Transfer Protocol）是一種在伺服端（Server）和客戶端（Client）之間傳送檔案的通訊協定，目前的版本是1.1版，如下圖所示：

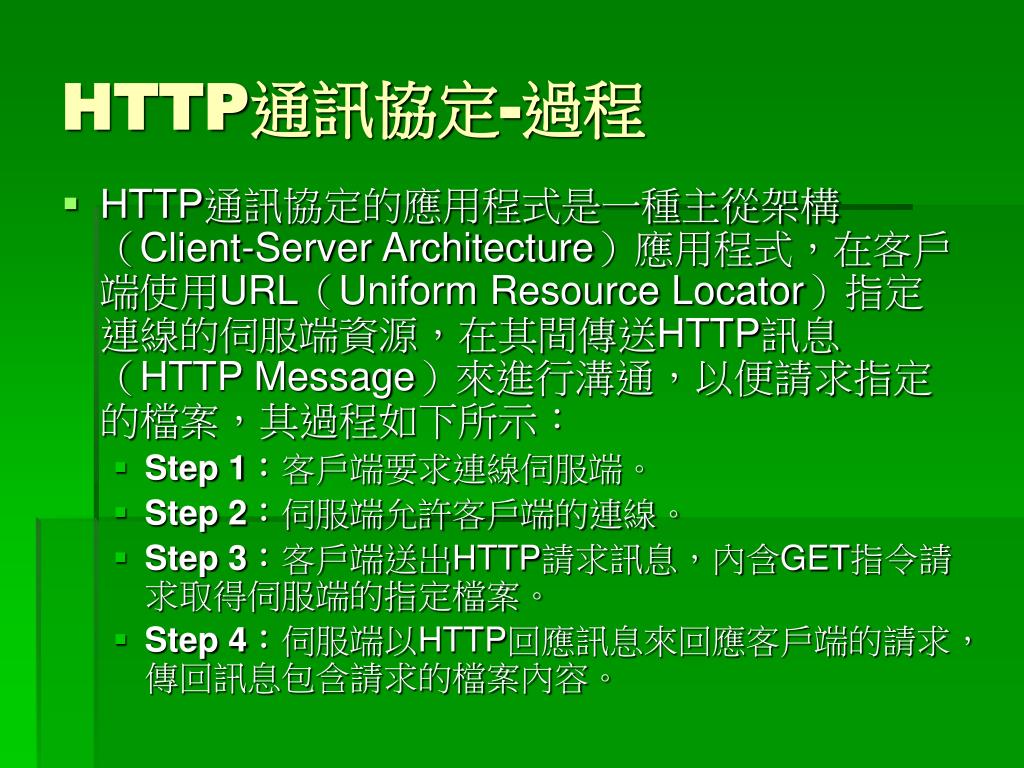

  8. HTTP通訊協定-過程 • HTTP通訊協定的應用程式是一種主從架構（Client-Server Architecture）應用程式，在客戶端使用URL（Uniform Resource Locator）指定連線的伺服端資源，在其間傳送HTTP訊息（HTTP Message）來進行溝通，以便請求指定的檔案，其過程如下所示： • Step 1：客戶端要求連線伺服端。 • Step 2：伺服端允許客戶端的連線。 • Step 3：客戶端送出HTTP請求訊息，內含GET指令請求取得伺服端的指定檔案。 • Step 4：伺服端以HTTP回應訊息來回應客戶端的請求，傳回訊息包含請求的檔案內容。

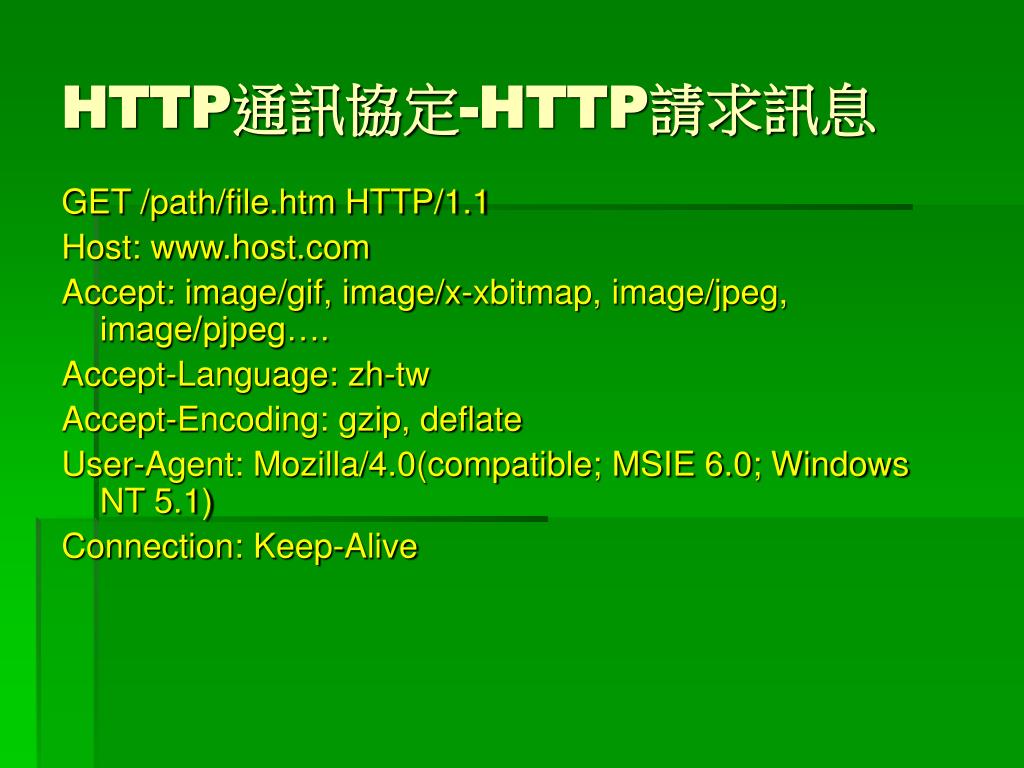

  9. HTTP通訊協定-HTTP請求訊息 GET /path/file.htm HTTP/1.1 Host: www.host.com Accept: image/gif, image/x-xbitmap, image/jpeg, image/pjpeg…. Accept-Language: zh-tw Accept-Encoding: gzip, deflate User-Agent: Mozilla/4.0(compatible; MSIE 6.0; Windows NT 5.1) Connection: Keep-Alive

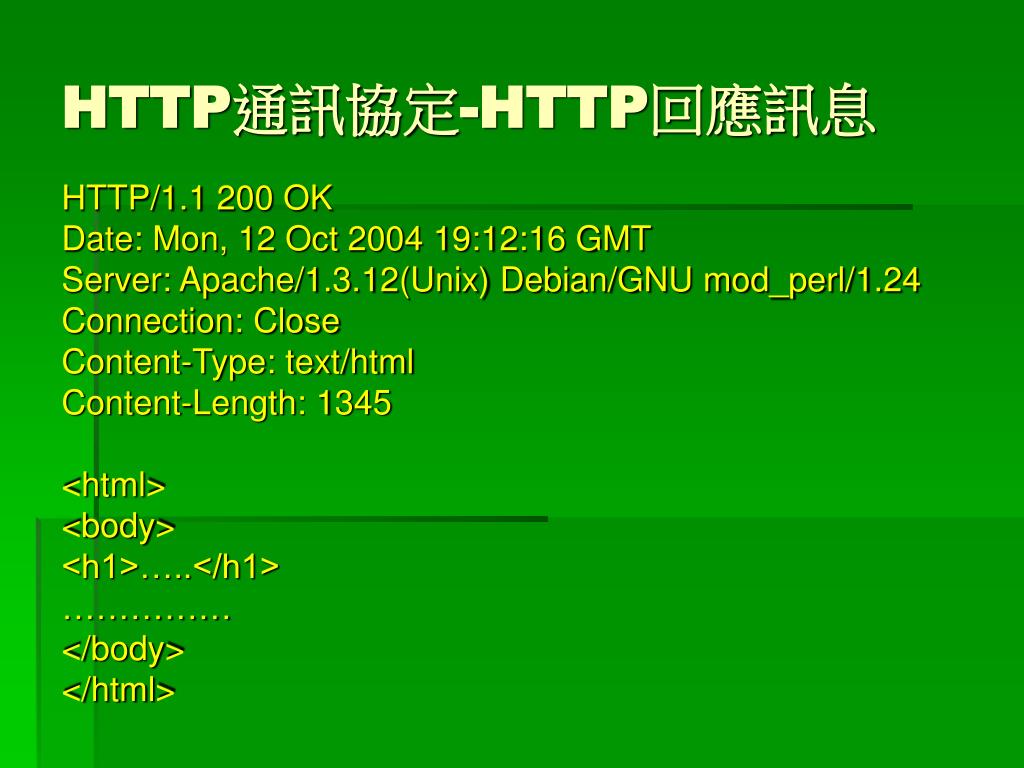

  10. HTTP通訊協定-HTTP回應訊息 HTTP/1.1 200 OK Date: Mon, 12 Oct 2004 19:12:16 GMT Server: Apache/1.3.12(Unix) Debian/GNU mod_perl/1.24 Connection: Close Content-Type: text/html Content-Length: 1345 <html> <body> <h1>…..</h1> …………… </body> </html>

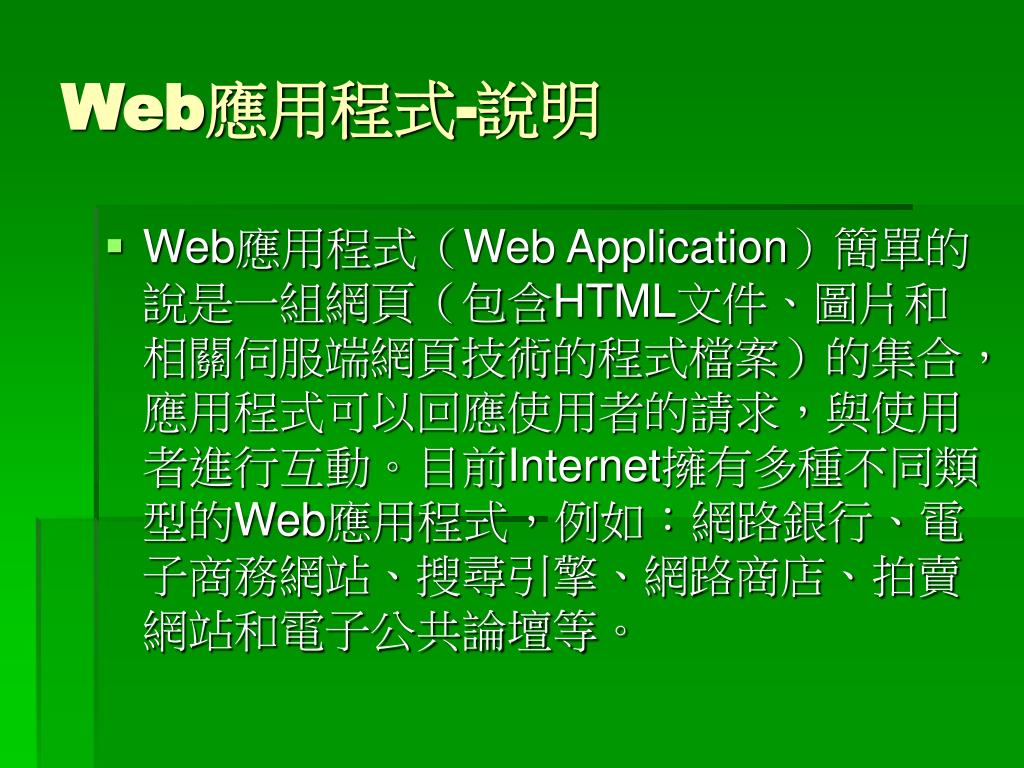

  11. Web應用程式-說明 • Web應用程式（Web Application）簡單的說是一組網頁（包含HTML文件、圖片和相關伺服端網頁技術的程式檔案）的集合，應用程式可以回應使用者的請求，與使用者進行互動。目前Internet擁有多種不同類型的Web應用程式，例如：網路銀行、電子商務網站、搜尋引擎、網路商店、拍賣網站和電子公共論壇等。

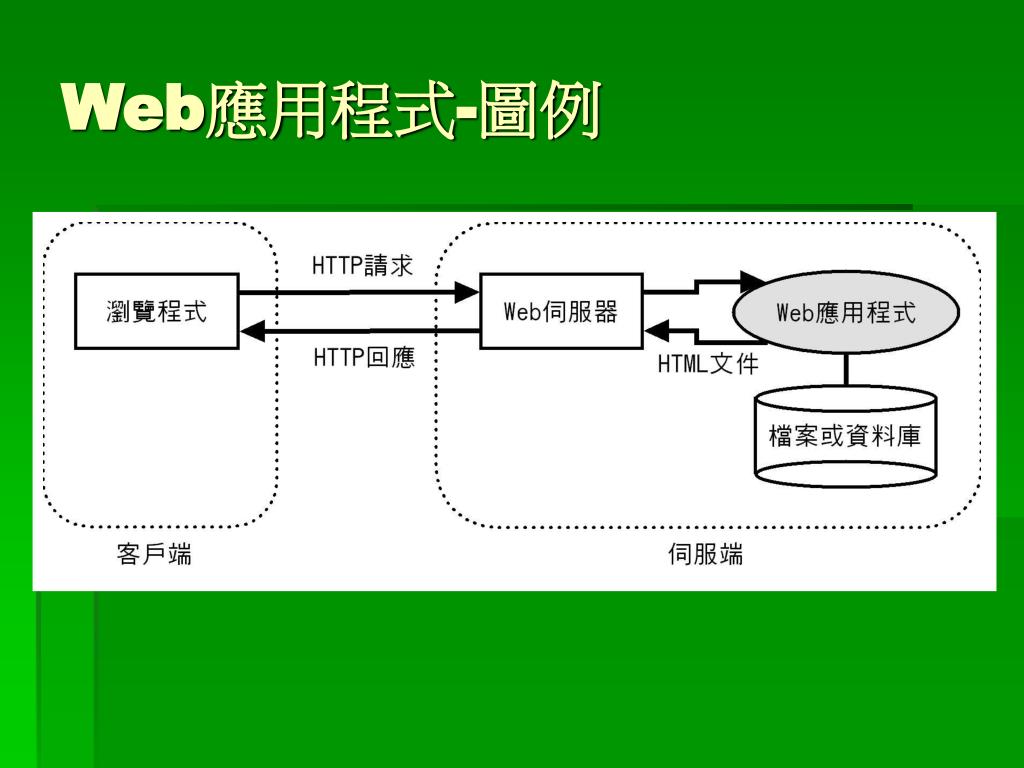

  12. Web應用程式-圖例

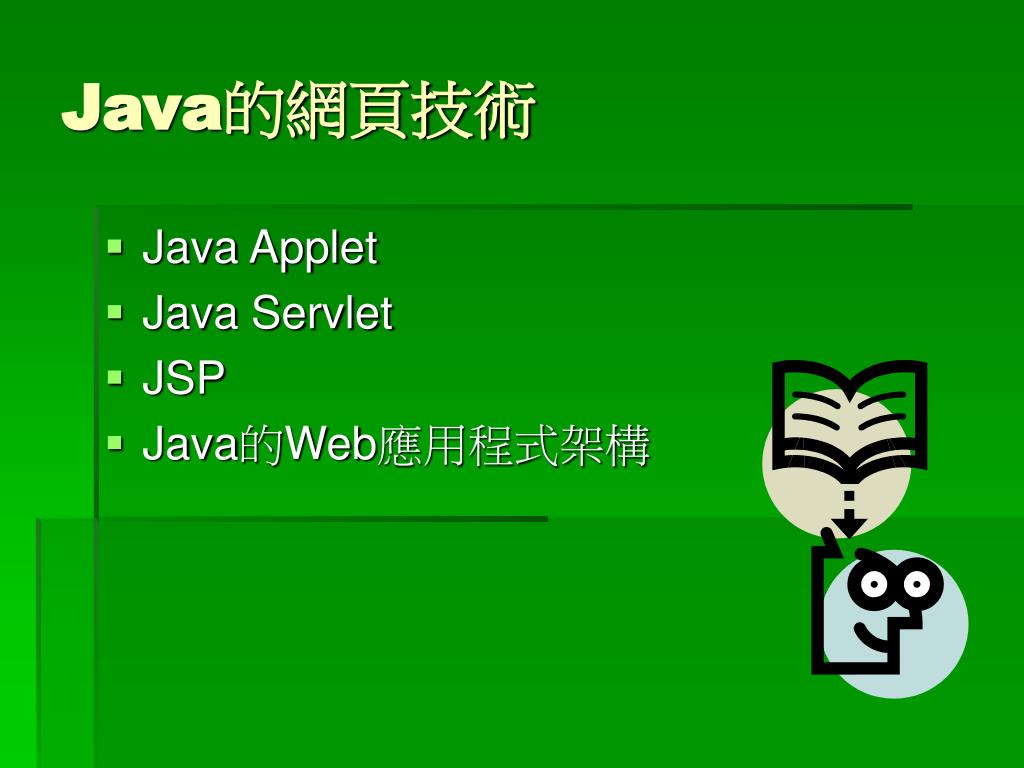

  13. Java的網頁技術 • Java Applet • Java Servlet • JSP • Java的Web應用程式架構

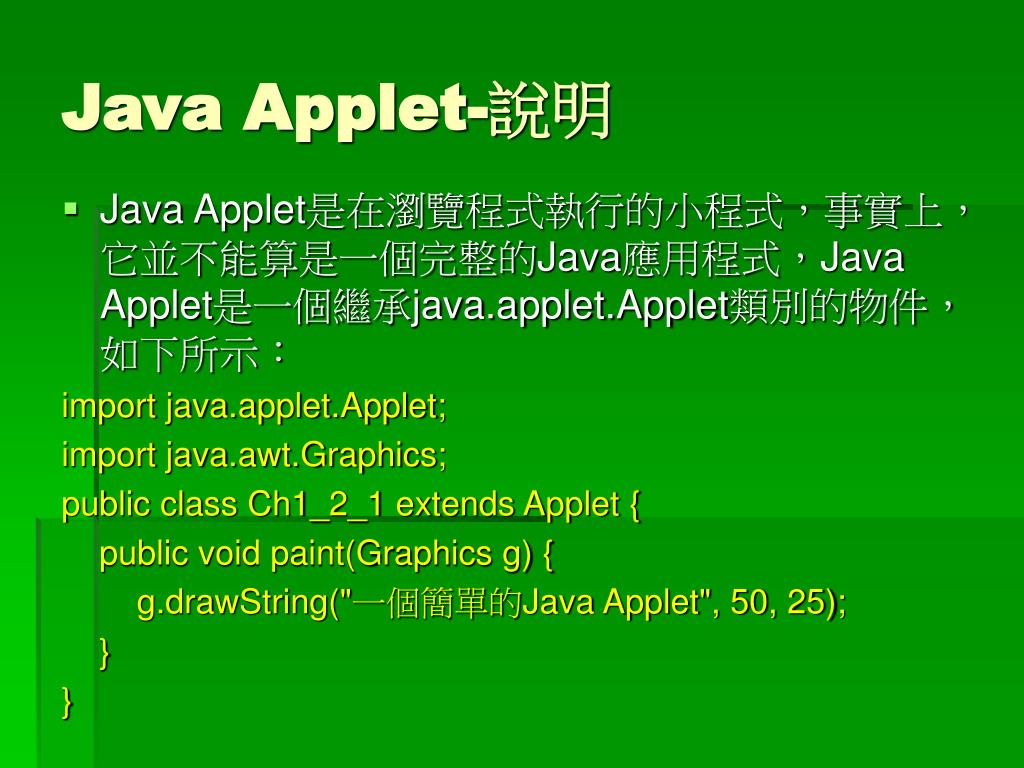

  14. Java Applet-說明 • Java Applet是在瀏覽程式執行的小程式，事實上，它並不能算是一個完整的Java應用程式，Java Applet是一個繼承java.applet.Applet類別的物件，如下所示： import java.applet.Applet; import java.awt.Graphics; public class Ch1_2_1 extends Applet { public void paint(Graphics g) { g.drawString("一個簡單的Java Applet", 50, 25); } }

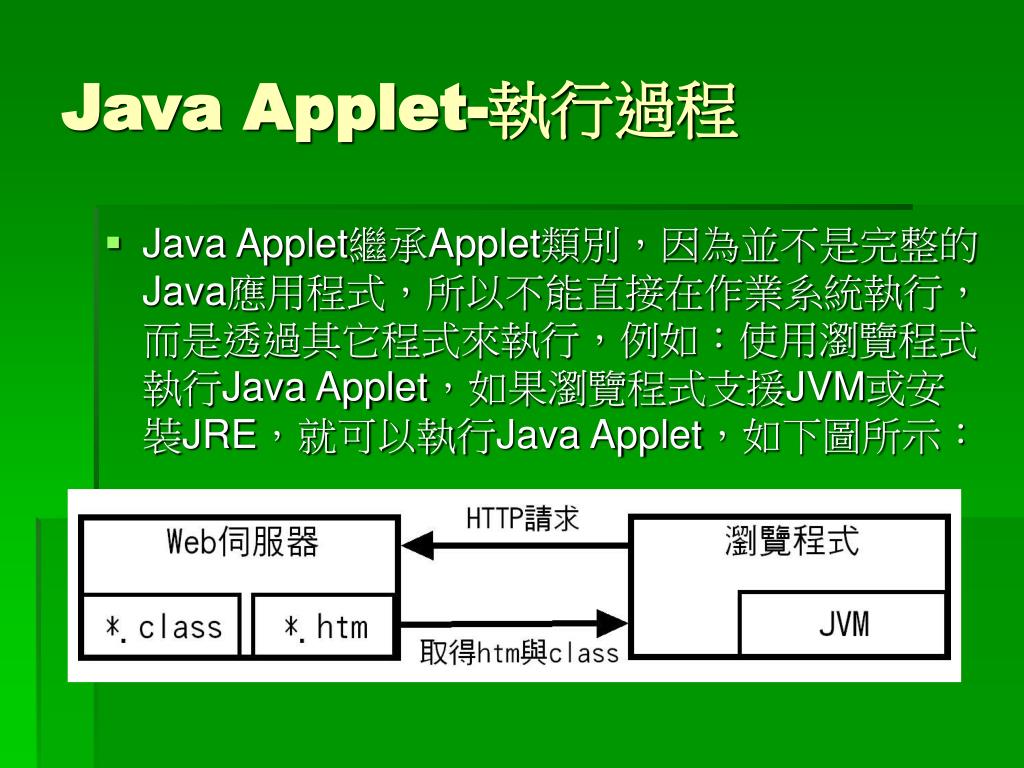

  15. Java Applet-執行過程 • Java Applet繼承Applet類別，因為並不是完整的Java應用程式，所以不能直接在作業系統執行，而是透過其它程式來執行，例如：使用瀏覽程式執行Java Applet，如果瀏覽程式支援JVM或安裝JRE，就可以執行Java Applet，如下圖所示：

  16. Java Servlet-說明 • Java Servlet簡稱Servlet，這是昇陽取代CGI的網頁技術，「CGI」（Common Gateway Interface）共通匣道介面提供Web伺服器執行外部程式的管道，Servlet的主要目的就是在擴充Web伺服器功能，另一個用途是搭配JSP技術來建立動態網頁內容，目前的版本是2.4。 • Servlet是Java技術的標準擴充，Java Servlet API是Servlet程式所需的類別函式庫，一共有javax.servlet和javax.servlet.http兩個套件，其最主要的功能是處理客戶端使用者的HTTP請求。

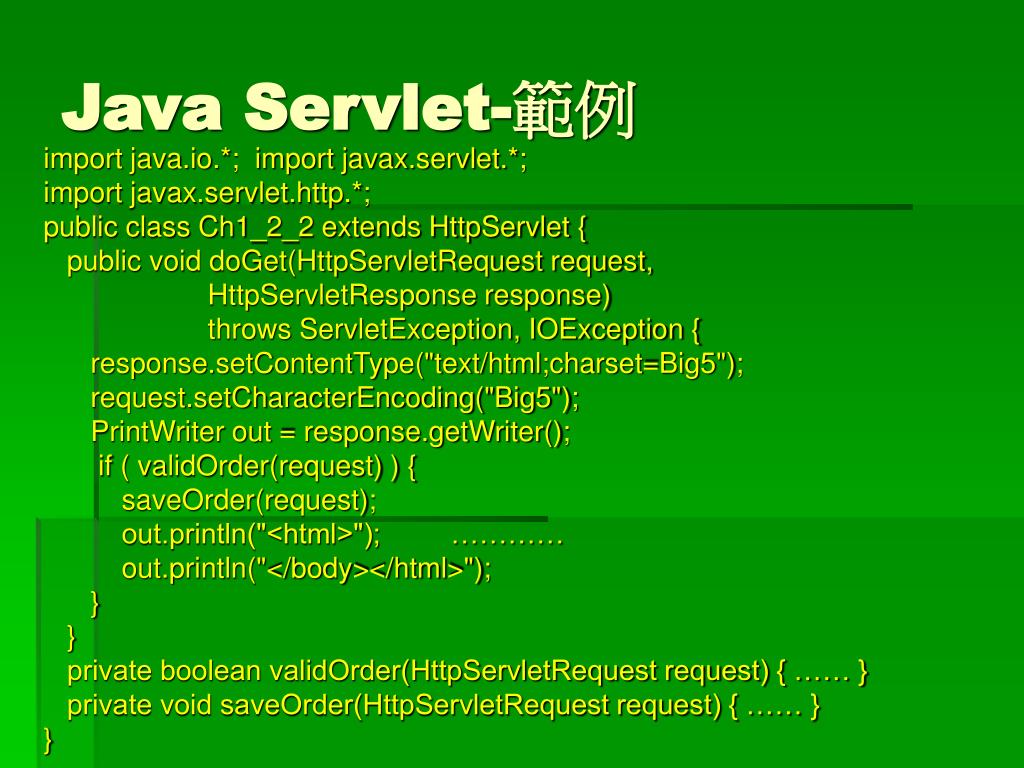

  17. Java Servlet-範例 import java.io.*; import javax.servlet.*; import javax.servlet.http.*; public class Ch1_2_2 extends HttpServlet { public void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException { response.setContentType("text/html;charset=Big5"); request.setCharacterEncoding("Big5"); PrintWriter out = response.getWriter(); if ( validOrder(request) ) { saveOrder(request); out.println("<html>"); ………… out.println("</body></html>"); } } private boolean validOrder(HttpServletRequest request) { …… } private void saveOrder(HttpServletRequest request) { …… } }

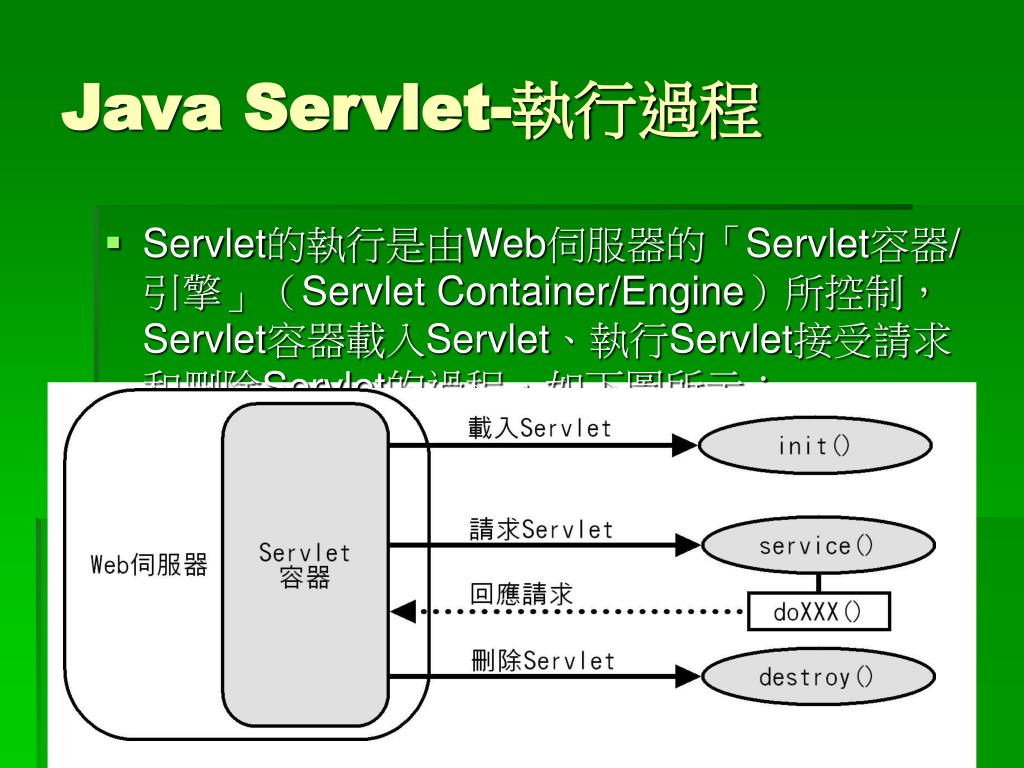

  18. Java Servlet-執行過程 • Servlet的執行是由Web伺服器的「Servlet容器/引擎」（Servlet Container/Engine）所控制，Servlet容器載入Servlet、執行Servlet接受請求和刪除Servlet的過程，如下圖所示：

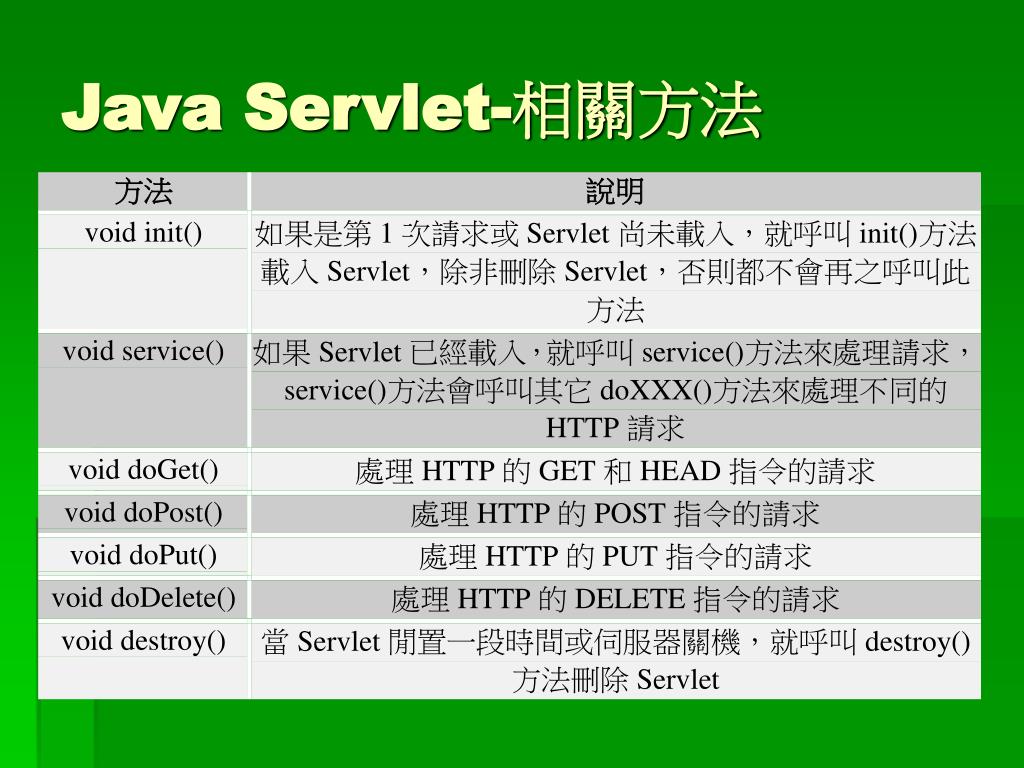

  19. Java Servlet-相關方法

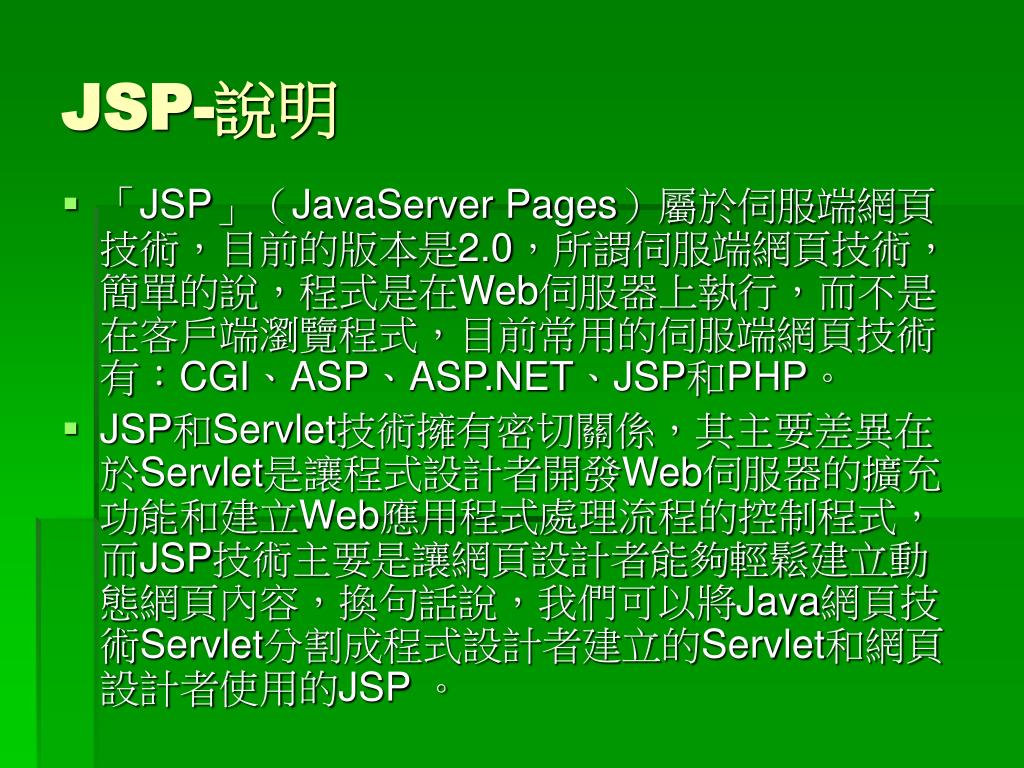

  20. JSP-說明 • 「JSP」（JavaServer Pages）屬於伺服端網頁技術，目前的版本是2.0，所謂伺服端網頁技術，簡單的說，程式是在Web伺服器上執行，而不是在客戶端瀏覽程式，目前常用的伺服端網頁技術有：CGI、ASP、ASP.NET、JSP和PHP。 • JSP和Servlet技術擁有密切關係，其主要差異在於Servlet是讓程式設計者開發Web伺服器的擴充功能和建立Web應用程式處理流程的控制程式，而JSP技術主要是讓網頁設計者能夠輕鬆建立動態網頁內容，換句話說，我們可以將Java網頁技術Servlet分割成程式設計者建立的Servlet和網頁設計者使用的JSP 。

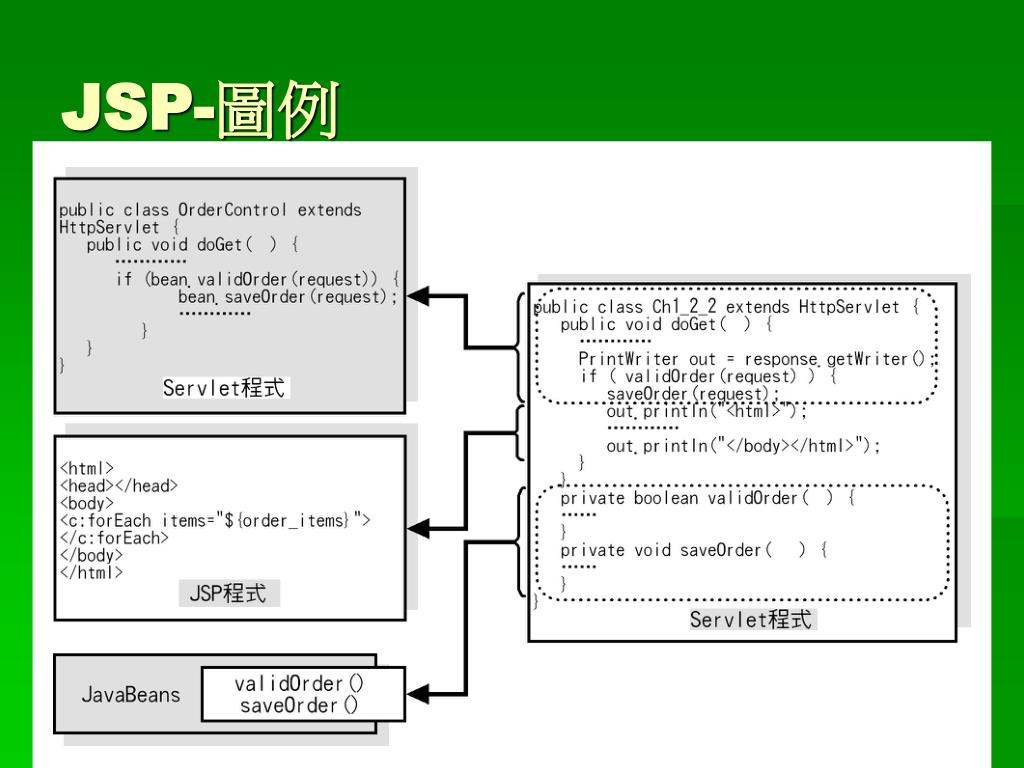

  21. JSP-圖例

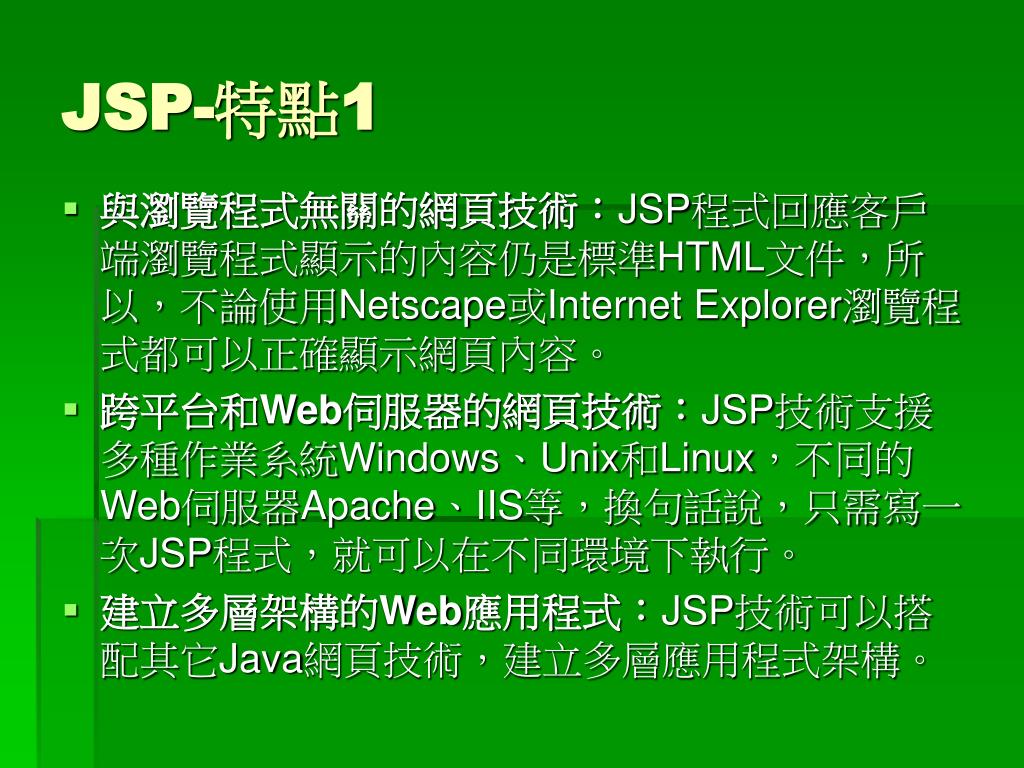

  22. JSP-特點1 • 與瀏覽程式無關的網頁技術：JSP程式回應客戶端瀏覽程式顯示的內容仍是標準HTML文件，所以，不論使用Netscape或Internet Explorer瀏覽程式都可以正確顯示網頁內容。 • 跨平台和Web伺服器的網頁技術：JSP技術支援多種作業系統Windows、Unix和Linux，不同的Web伺服器Apache、IIS等，換句話說，只需寫一次JSP程式，就可以在不同環境下執行。 • 建立多層架構的Web應用程式：JSP技術可以搭配其它Java網頁技術，建立多層應用程式架構。

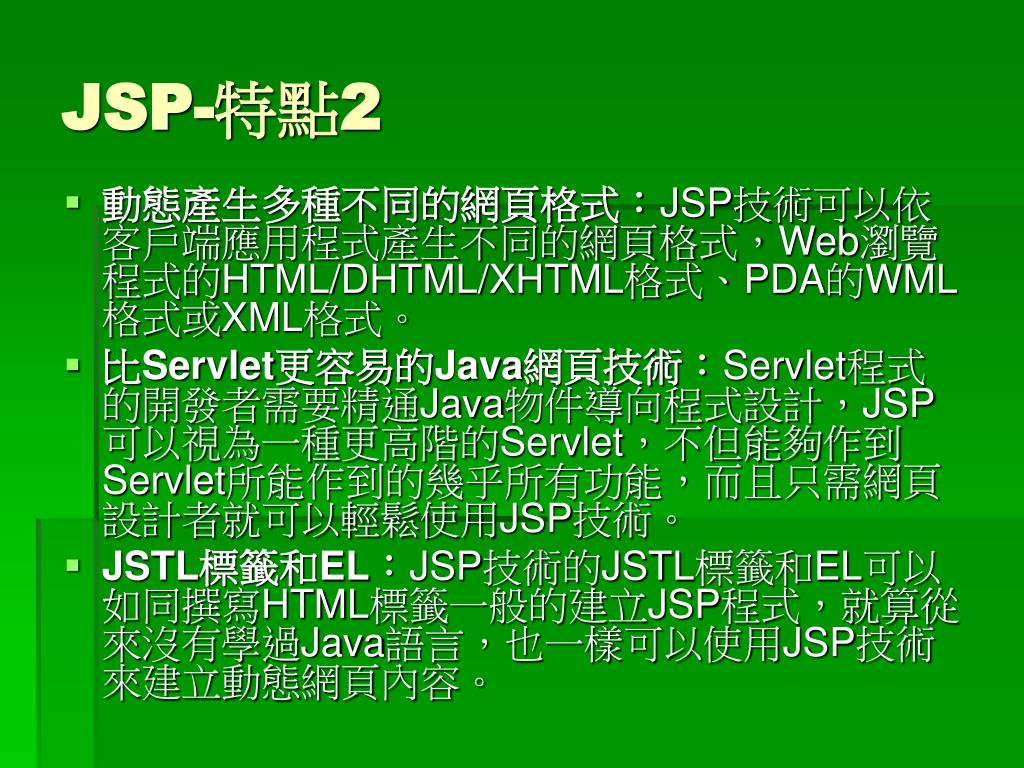

  23. JSP-特點2 • 動態產生多種不同的網頁格式：JSP技術可以依客戶端應用程式產生不同的網頁格式，Web瀏覽程式的HTML/DHTML/XHTML格式、PDA的WML格式或XML格式。 • 比Servlet更容易的Java網頁技術：Servlet程式的開發者需要精通Java物件導向程式設計，JSP可以視為一種更高階的Servlet，不但能夠作到Servlet所能作到的幾乎所有功能，而且只需網頁設計者就可以輕鬆使用JSP技術。 • JSTL標籤和EL：JSP技術的JSTL標籤和EL可以如同撰寫HTML標籤一般的建立JSP程式，就算從來沒有學過Java語言，也一樣可以使用JSP技術來建立動態網頁內容。

  24. Java的Web應用程式架構-圖例 • Java的Web應用程式架構是結合Servlet、JSP技術和JavaBeans元件的三層架構，如下圖：

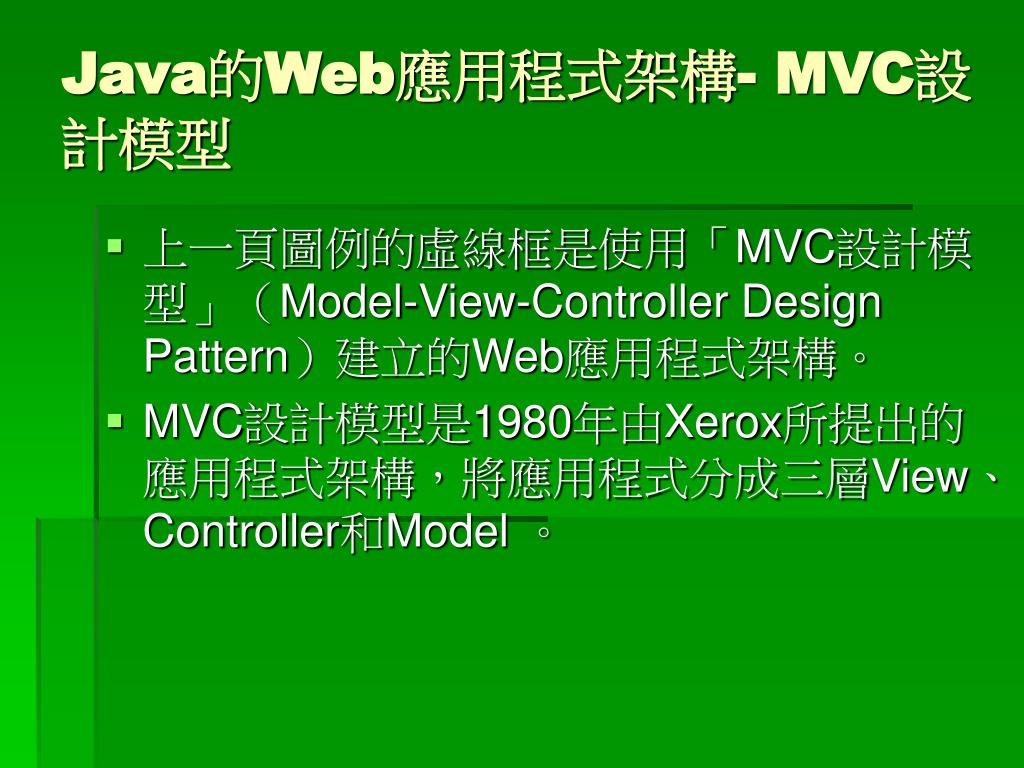

  25. Java的Web應用程式架構- MVC設計模型 • 上一頁圖例的虛線框是使用「MVC設計模型」（Model-View-Controller Design Pattern）建立的Web應用程式架構。 • MVC設計模型是1980年由Xerox所提出的應用程式架構，將應用程式分成三層View、Controller和Model 。

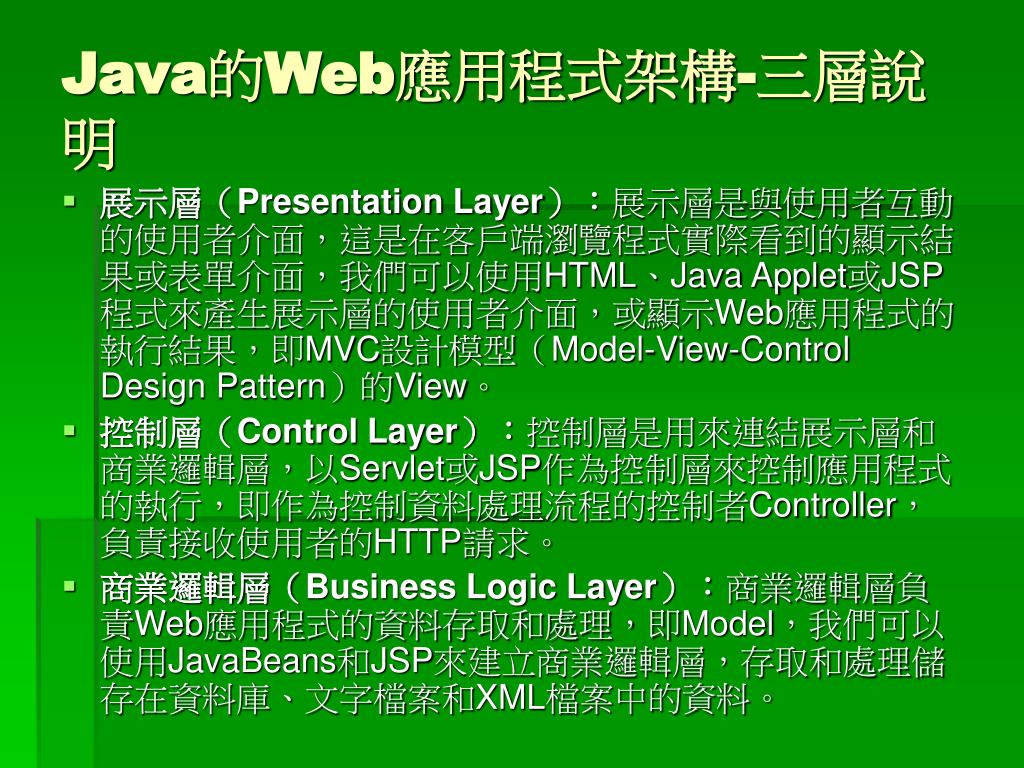

  26. Java的Web應用程式架構-三層說明 • 展示層（Presentation Layer）：展示層是與使用者互動的使用者介面，這是在客戶端瀏覽程式實際看到的顯示結果或表單介面，我們可以使用HTML、Java Applet或JSP程式來產生展示層的使用者介面，或顯示Web應用程式的執行結果，即MVC設計模型（Model-View-Control Design Pattern）的View。 • 控制層（Control Layer）：控制層是用來連結展示層和商業邏輯層，以Servlet或JSP作為控制層來控制應用程式的執行，即作為控制資料處理流程的控制者Controller，負責接收使用者的HTTP請求。 • 商業邏輯層（Business Logic Layer）：商業邏輯層負責Web應用程式的資料存取和處理，即Model，我們可以使用JavaBeans和JSP來建立商業邏輯層，存取和處理儲存在資料庫、文字檔案和XML檔案中的資料。

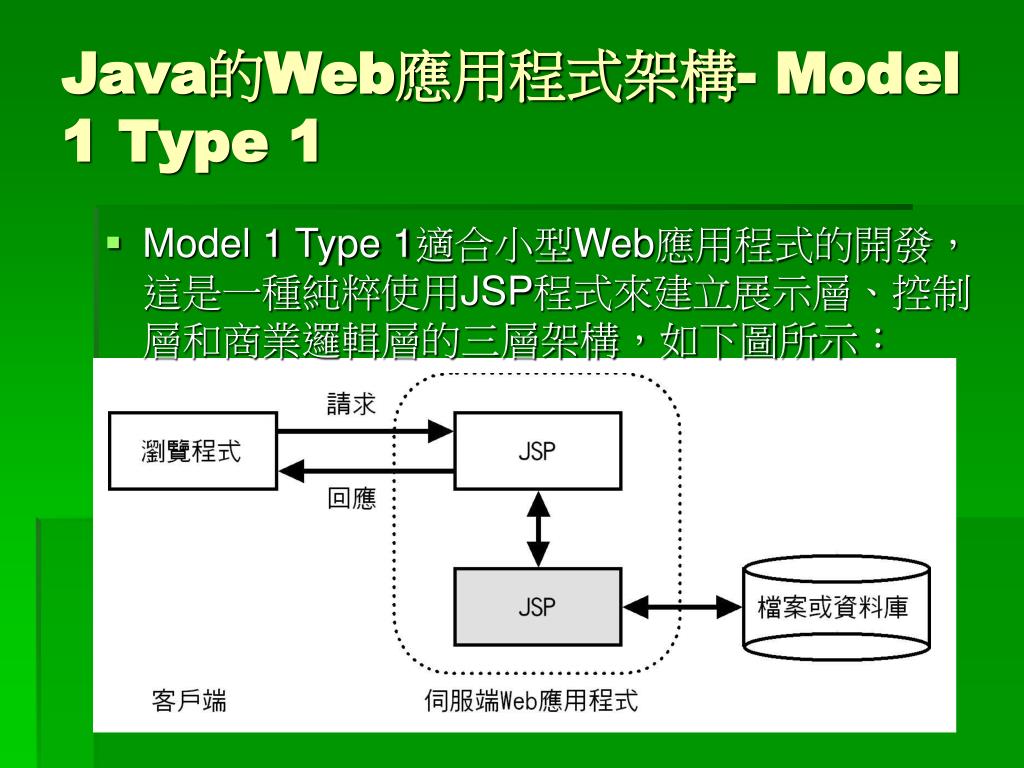

  27. Java的Web應用程式架構- Model 1 Type 1 • Model 1 Type 1適合小型Web應用程式的開發，這是一種純粹使用JSP程式來建立展示層、控制層和商業邏輯層的三層架構，如下圖所示：

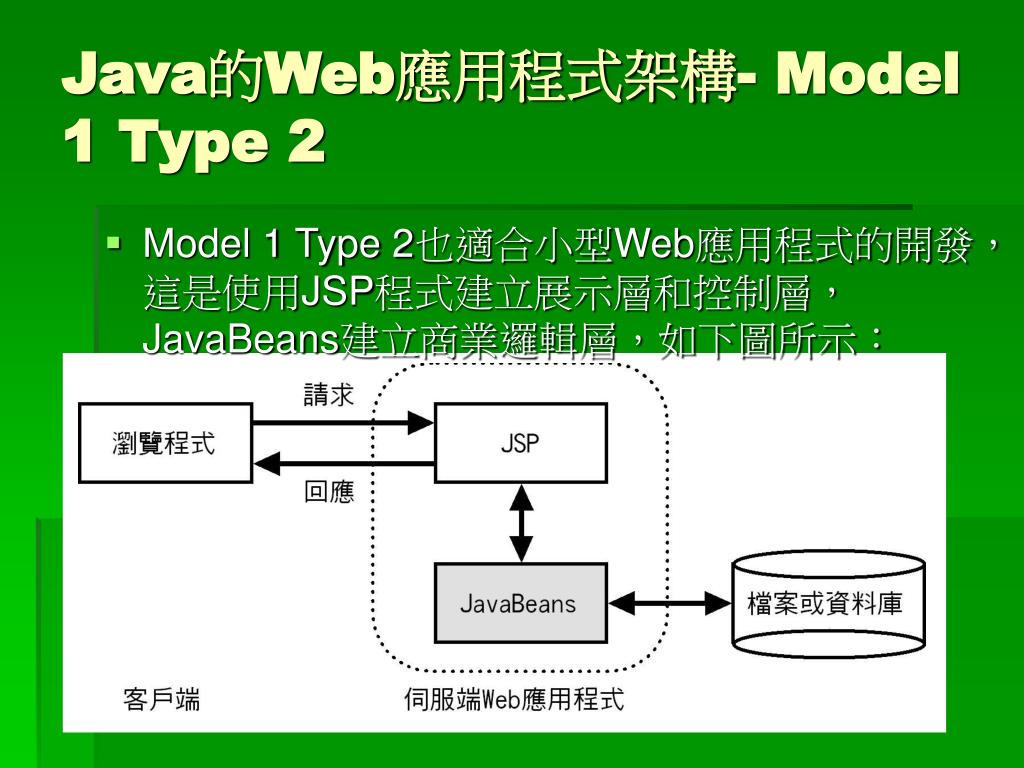

  28. Java的Web應用程式架構- Model 1 Type 2 • Model 1 Type 2也適合小型Web應用程式的開發，這是使用JSP程式建立展示層和控制層，JavaBeans建立商業邏輯層，如下圖所示：

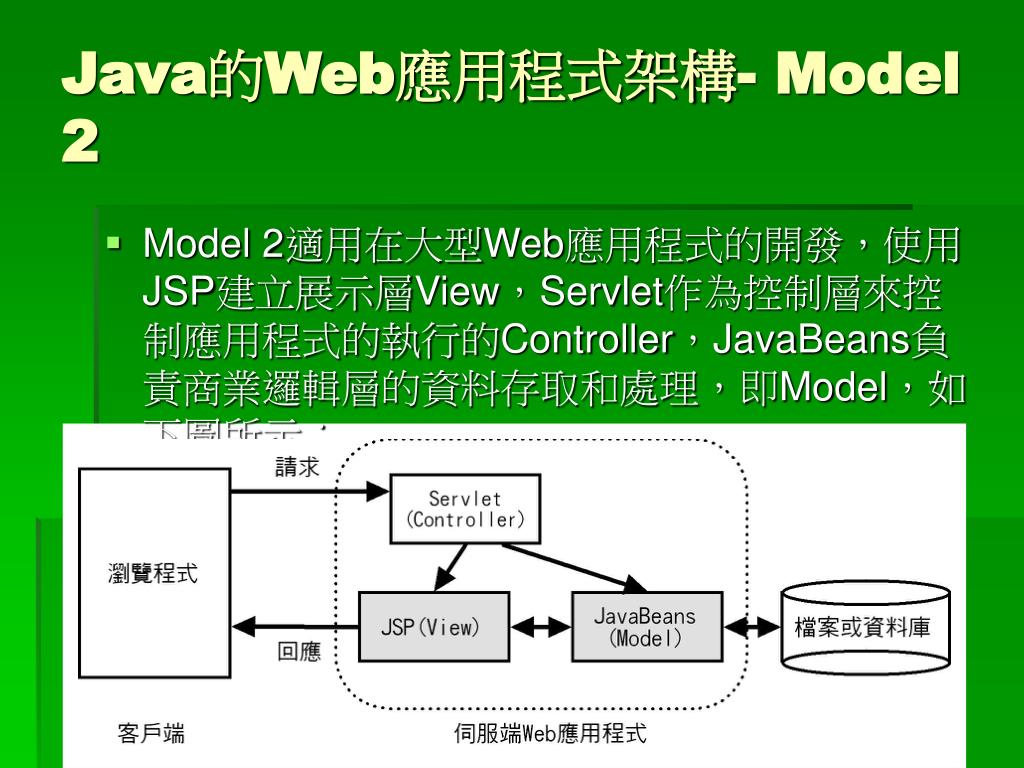

  29. Java的Web應用程式架構- Model 2 • Model 2適用在大型Web應用程式的開發，使用JSP建立展示層View，Servlet作為控制層來控制應用程式的執行的Controller，JavaBeans負責商業邏輯層的資料存取和處理，即Model，如下圖所示：

  30. JSP的開發環境建立 • JDK的下載與安裝 • Resin伺服器的下載和安裝 • 啟動與測試Resin伺服器 • 停止與關閉Resin伺服器

  31. JSP的開發環境建立 • JSP技術是一種伺服端網頁技術，所以其開發環境也是一種主從架構的開發環境，如右圖所示：

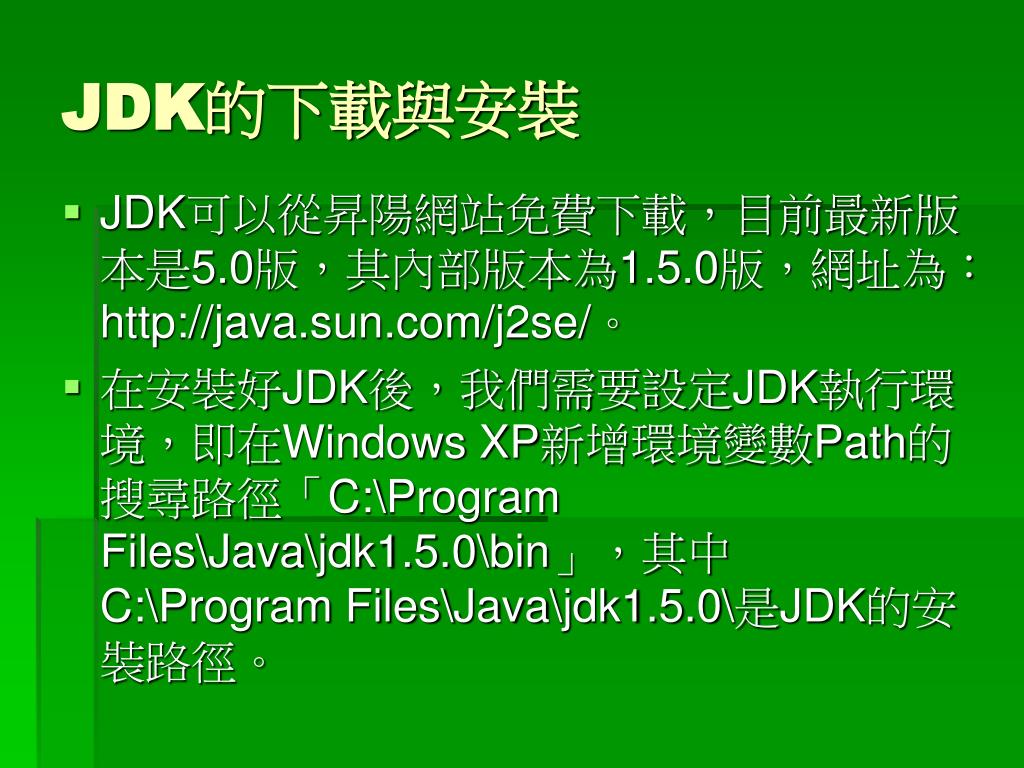

  32. JDK的下載與安裝 • JDK可以從昇陽網站免費下載，目前最新版本是5.0版，其內部版本為1.5.0版，網址為：http://java.sun.com/j2se/。 • 在安裝好JDK後，我們需要設定JDK執行環境，即在Windows XP新增環境變數Path的搜尋路徑「C:\Program Files\Java\jdk1.5.0\bin」，其中C:\Program Files\Java\jdk1.5.0\是JDK的安裝路徑。

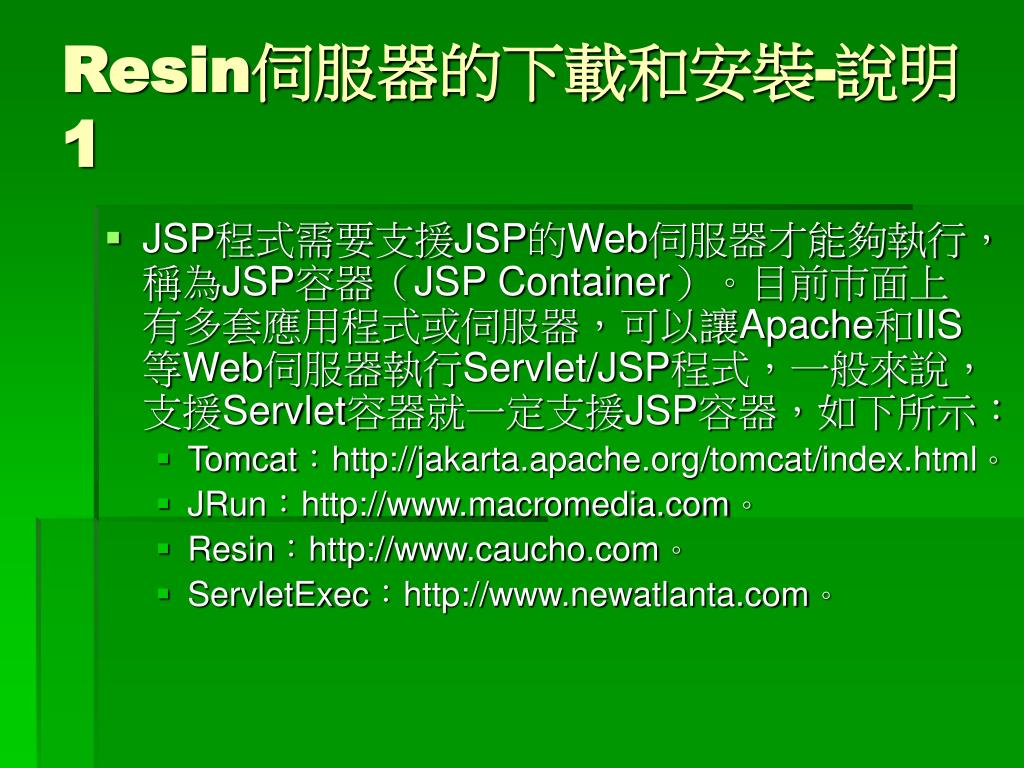

  33. Resin伺服器的下載和安裝-說明1 • JSP程式需要支援JSP的Web伺服器才能夠執行，稱為JSP容器（JSP Container）。目前巿面上有多套應用程式或伺服器，可以讓Apache和IIS等Web伺服器執行Servlet/JSP程式，一般來說，支援Servlet容器就一定支援JSP容器，如下所示： • Tomcat：http://jakarta.apache.org/tomcat/index.html。 • JRun：http://www.macromedia.com。 • Resin：http://www.caucho.com。 • ServletExec：http://www.newatlanta.com。

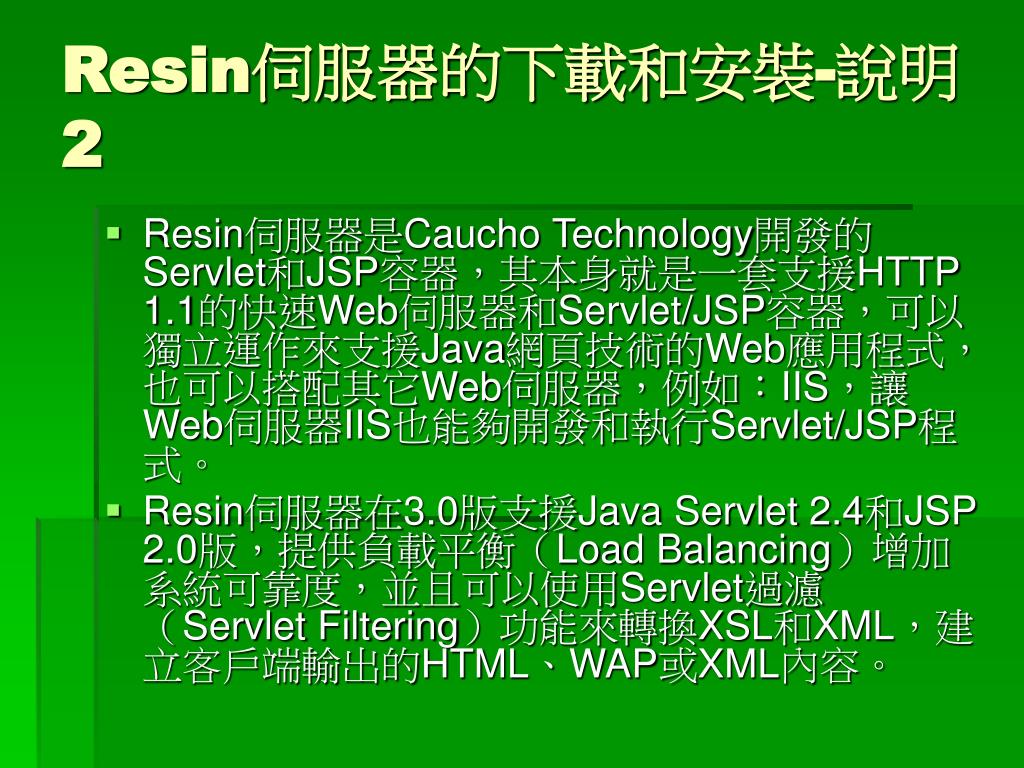

  34. Resin伺服器的下載和安裝-說明2 • Resin伺服器是Caucho Technology開發的Servlet和JSP容器，其本身就是一套支援HTTP 1.1的快速Web伺服器和Servlet/JSP容器，可以獨立運作來支援Java網頁技術的Web應用程式，也可以搭配其它Web伺服器，例如：IIS，讓Web伺服器IIS也能夠開發和執行Servlet/JSP程式。 • Resin伺服器在3.0版支援Java Servlet 2.4和JSP 2.0版，提供負載平衡（Load Balancing）增加系統可靠度，並且可以使用Servlet過濾（Servlet Filtering）功能來轉換XSL和XML，建立客戶端輸出的HTML、WAP或XML內容。

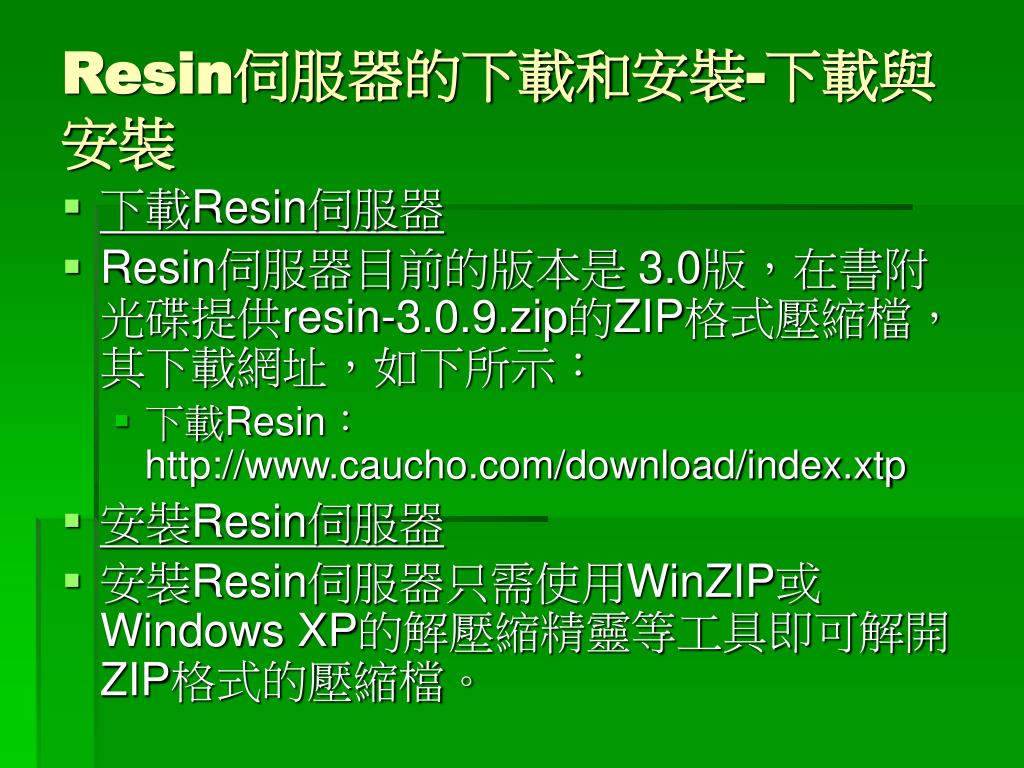

  35. Resin伺服器的下載和安裝-下載與安裝 • 下載Resin伺服器 • Resin伺服器目前的版本是 3.0版，在書附光碟提供resin-3.0.9.zip的ZIP格式壓縮檔，其下載網址，如下所示： • 下載Resin：http://www.caucho.com/download/index.xtp • 安裝Resin伺服器 • 安裝Resin伺服器只需使用WinZIP或Windows XP的解壓縮精靈等工具即可解開ZIP格式的壓縮檔。

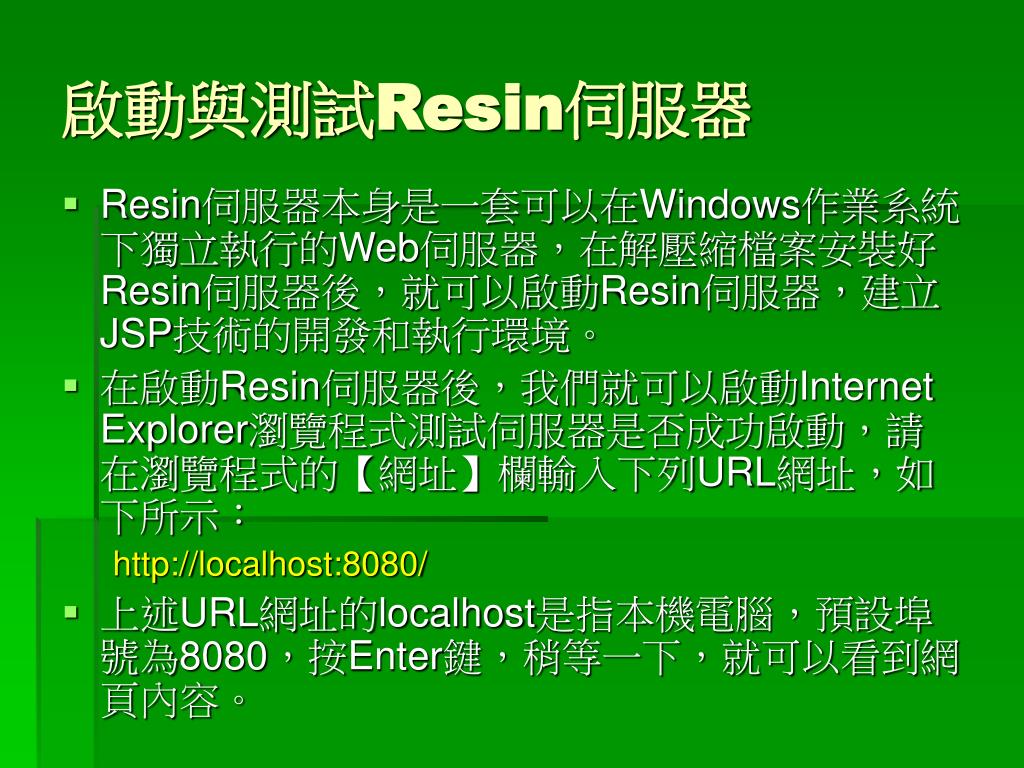

  36. 啟動與測試Resin伺服器 • Resin伺服器本身是一套可以在Windows作業系統下獨立執行的Web伺服器，在解壓縮檔案安裝好Resin伺服器後，就可以啟動Resin伺服器，建立JSP技術的開發和執行環境。 • 在啟動Resin伺服器後，我們就可以啟動Internet Explorer瀏覽程式測試伺服器是否成功啟動，請在瀏覽程式的【網址】欄輸入下列URL網址，如下所示： http://localhost:8080/ • 上述URL網址的localhost是指本機電腦，預設埠號為8080，按Enter鍵，稍等一下，就可以看到網頁內容。

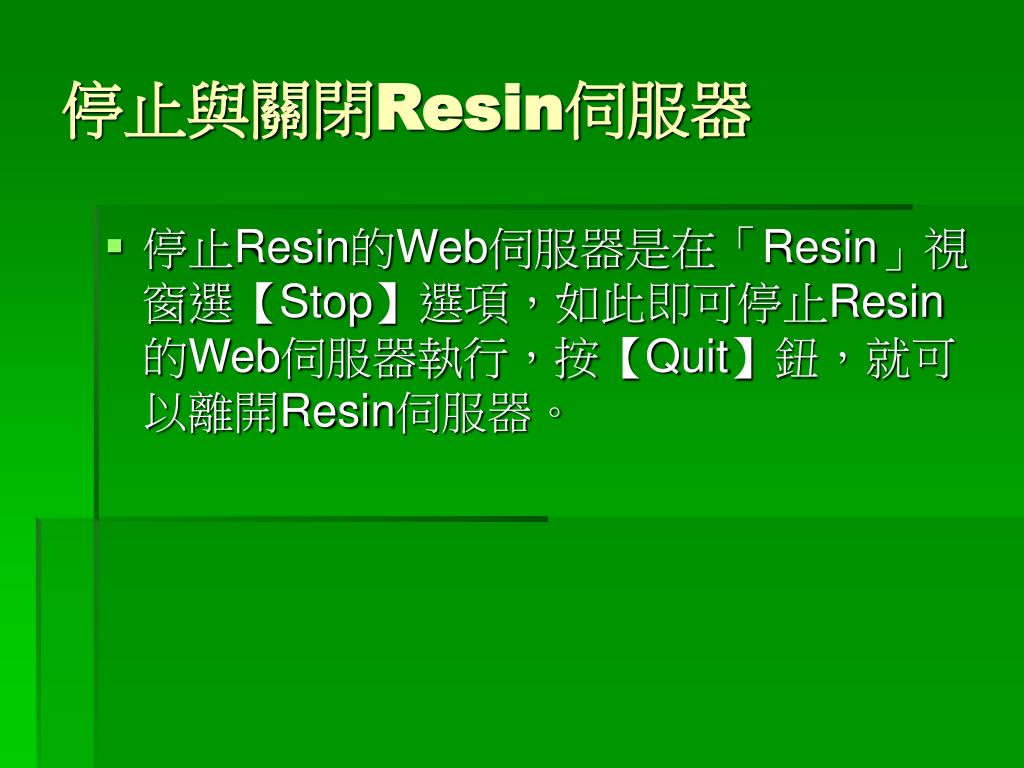

  37. 停止與關閉Resin伺服器 • 停止Resin的Web伺服器是在「Resin」視窗選【Stop】選項，如此即可停止Resin的Web伺服器執行，按【Quit】鈕，就可以離開Resin伺服器。

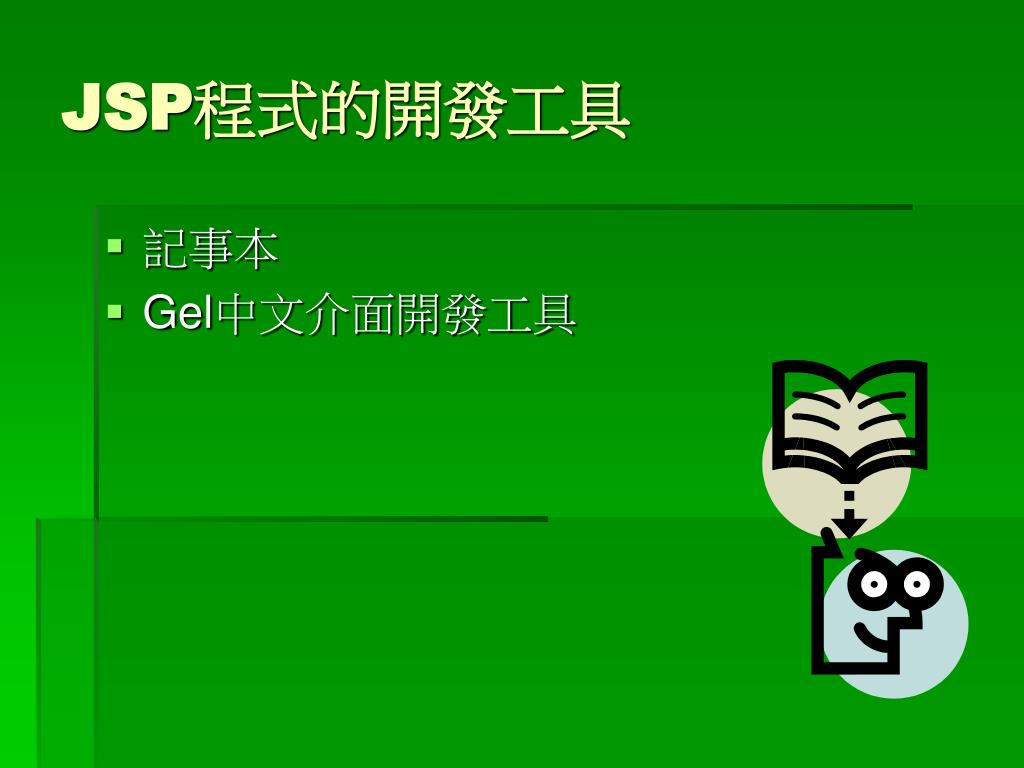

  38. JSP程式的開發工具 • 記事本 • Gel中文介面開發工具

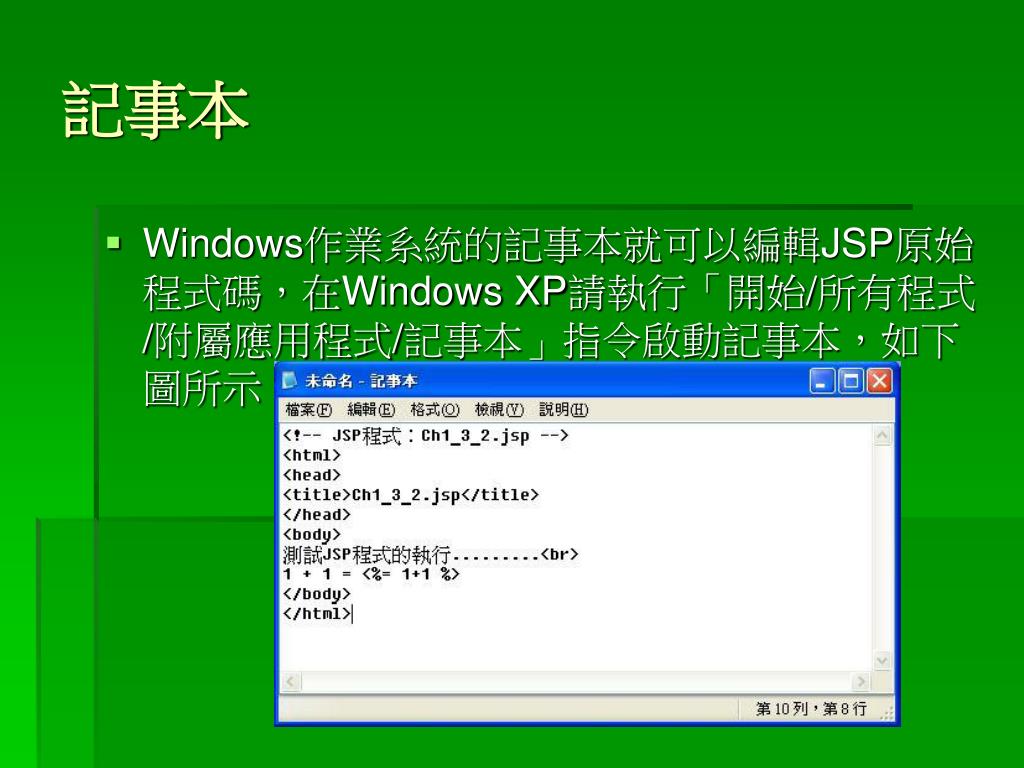

  39. 記事本 • Windows作業系統的記事本就可以編輯JSP原始程式碼，在Windows XP請執行「開始/所有程式/附屬應用程式/記事本」指令啟動記事本，如下圖所示：

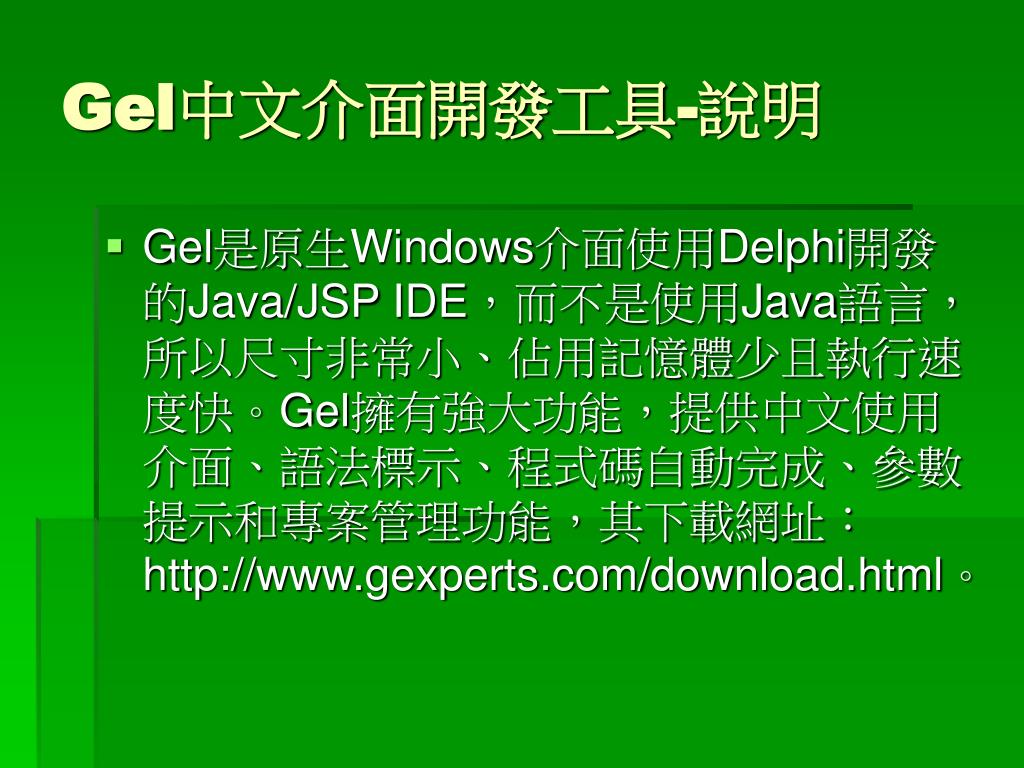

  40. Gel中文介面開發工具-說明 • Gel是原生Windows介面使用Delphi開發的Java/JSP IDE，而不是使用Java語言，所以尺寸非常小、佔用記憶體少且執行速度快。Gel擁有強大功能，提供中文使用介面、語法標示、程式碼自動完成、參數提示和專案管理功能，其下載網址：http://www.gexperts.com/download.html。

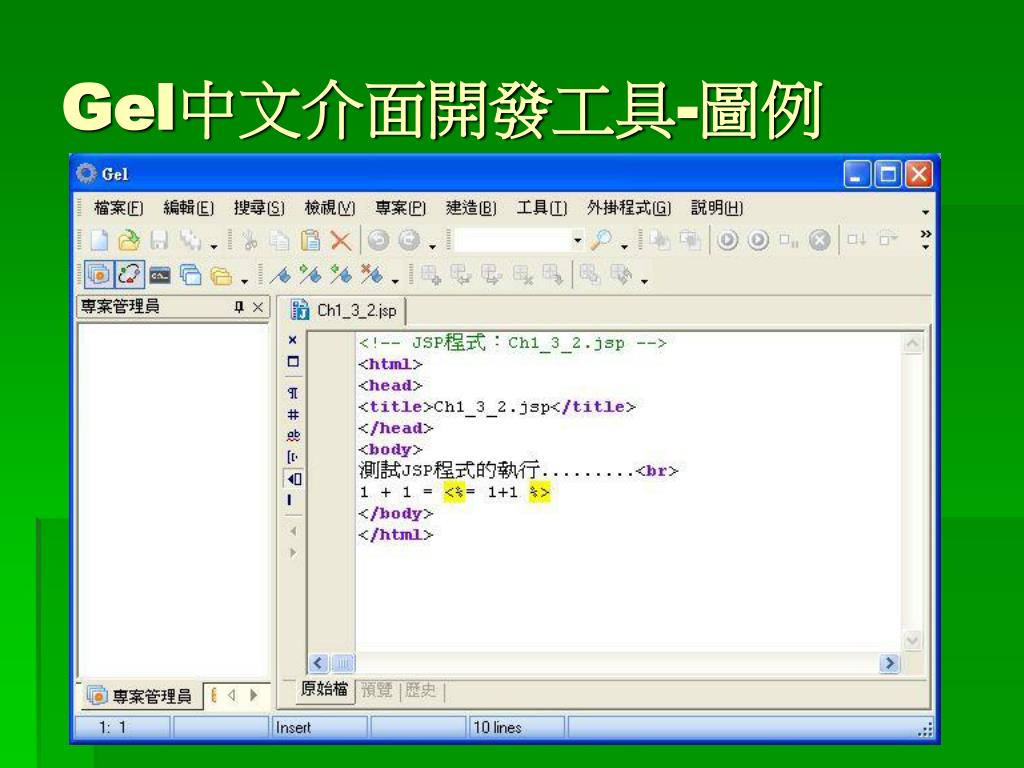

  41. Gel中文介面開發工具-圖例

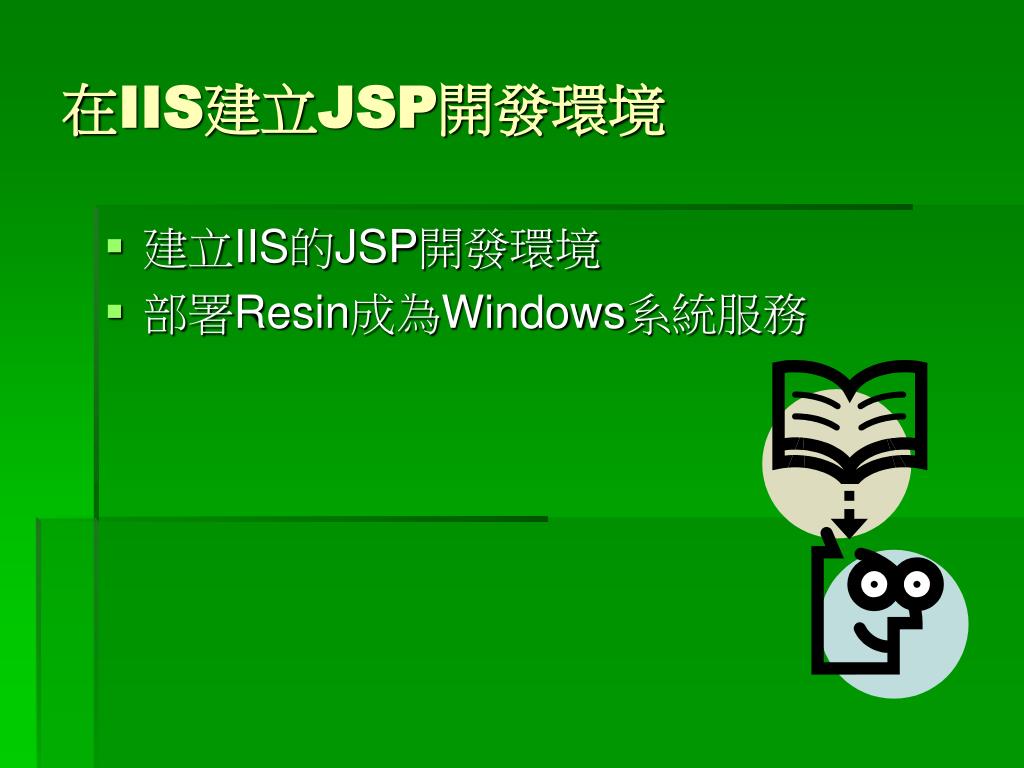

  42. 在IIS建立JSP開發環境 • 建立IIS的JSP開發環境 • 部署Resin成為Windows系統服務

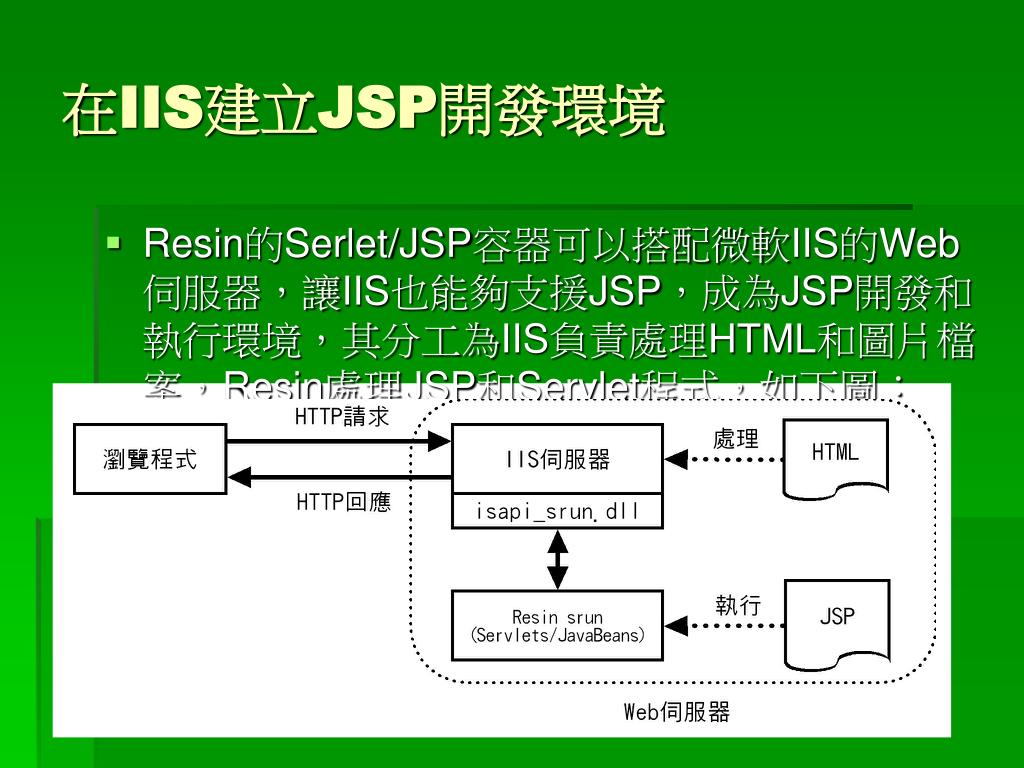

  43. 在IIS建立JSP開發環境 • Resin的Serlet/JSP容器可以搭配微軟IIS的Web伺服器，讓IIS也能夠支援JSP，成為JSP開發和執行環境，其分工為IIS負責處理HTML和圖片檔案，Resin處理JSP和Servlet程式，如下圖：

  44. 建立IIS的JSP開發環境 • Resin提供setup程式可以幫助我們執行IIS和Resin的環境設定，其步驟如下所示： • Step 1：停止IIS伺服器的Internet服務 • Step 2：設定IIS和Resin伺服器 • Step 3：新增【預設的網站】的虛擬目錄 • Step 4：修改Resin的resin.conf檔案 • Step 5：測試IIS的JSP開發環境

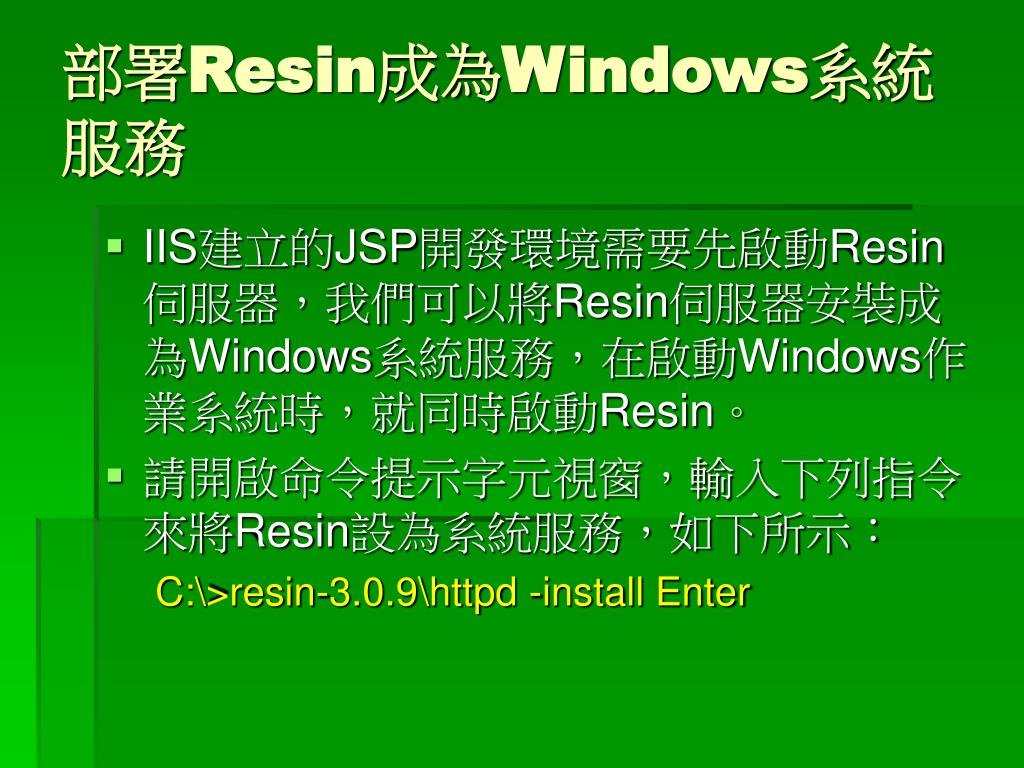

  45. 部署Resin成為Windows系統服務 • IIS建立的JSP開發環境需要先啟動Resin伺服器，我們可以將Resin伺服器安裝成為Windows系統服務，在啟動Windows作業系統時，就同時啟動Resin。 • 請開啟命令提示字元視窗，輸入下列指令來將Resin設為系統服務，如下所示： C:\>resin-3.0.9\httpd -install Enter
