PLC S7 314C 2DP 6ES7 314 6CH04 0AB0. INSTALLAZIONE E MESSA IN SERVIZIO ESEMPI DI PROGRAMMAZIONE. CANCELLAZIONE MEMORIA SD. Cancellazione totale della CPU con il selettore dei modi operativi. 1 Ruotare l'interruttore nella posizione STOP

Download Presentation

PLC S7 314C 2DP 6ES7 314 6CH04 0AB0

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

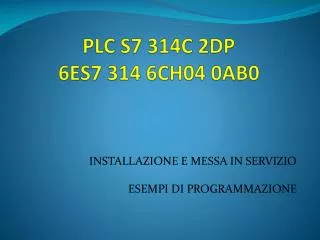

PLC S7 314C 2DP6ES7 314 6CH04 0AB0

INSTALLAZIONE E MESSA IN SERVIZIO

ESEMPI DI PROGRAMMAZIONE


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

CANCELLAZIONE MEMORIA SD

Cancellazione totale

della CPU con il

selettore dei modi

operativi


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

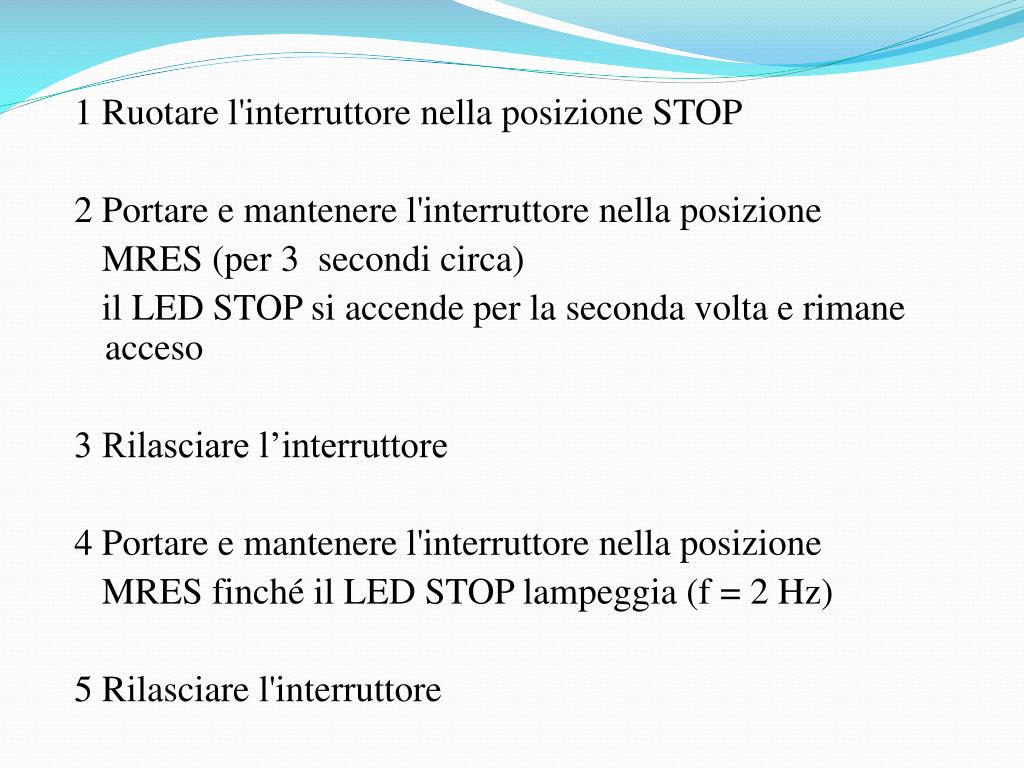

1 Ruotare l'interruttore nella posizione STOP

2 Portare e mantenere l'interruttore nella posizione

MRES (per 3 secondi circa)

il LED STOP si accende per la seconda volta e rimane acceso

3 Rilasciare l’interruttore

4 Portare e mantenere l'interruttore nella posizione

MRES finché il LED STOP lampeggia (f = 2 Hz)

5 Rilasciare l'interruttore


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

MESSA IN FUNZIONE PLC S7 314C 2 DP

Collegare il cavo MPI

allo slot MPI del PLC

e a uno slot USB del PC

Alimentare il PLC e

il circuito I/O

Posizionare il selettore

PLC in RUN


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

avviare TIA Portal


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Crea nuovo progetto  clic su crea


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Scrivi programma per PLC

Scrivi programma per PLC


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

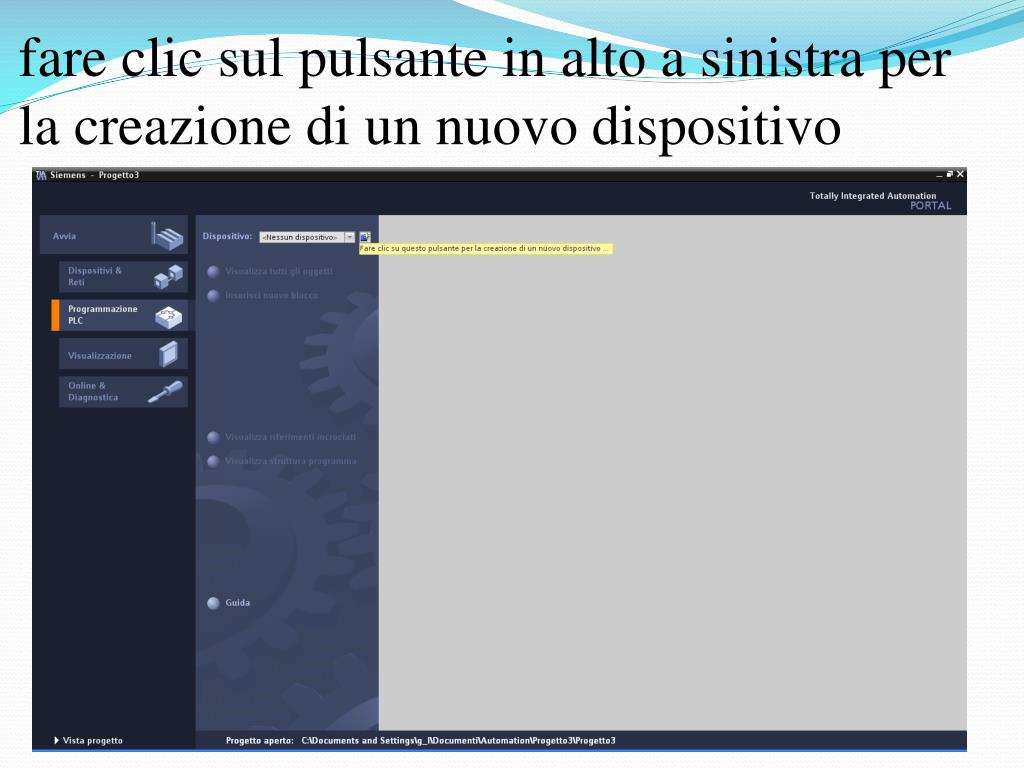

fare clic sul pulsante in alto a sinistra per la creazione di un nuovo dispositivo


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Scegliere SIMATIC S7 300


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Clic su freccia a sinistra dell’icona CPU

clic su CPU 314C 2DP

clic su 6ES7 314 6CH04 0AB0

clic su OK

clic su main


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

CONFIGURAZIONE DISPOSITIVO

finestra navigazione del progetto

doppio clic su configurazione dispositivi

zoom 200% almeno


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

doppio clic sull’immagine DI 24 DO16

leggere

l’ingresso

iniziale

(finestra in

basso

indirizzi

ingressi e

uscite)


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Primo programma

finestra di navigazione

espandere blocchi di programma

doppio clic su Main OB1


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Scrivere il programma con gli indirizzi di ingresso e di uscita visualizzati precedentemente

Salvare: menù progetto salva/salva con nome


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Compilare il programma

Caricarlo nel dispositivo

tipo di interfaccia: MPI (cavo USB)

clic su carica (il plc può essere in RUN)


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Provare il programma


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Applicazioni

realizzazione di interfacce HMI


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

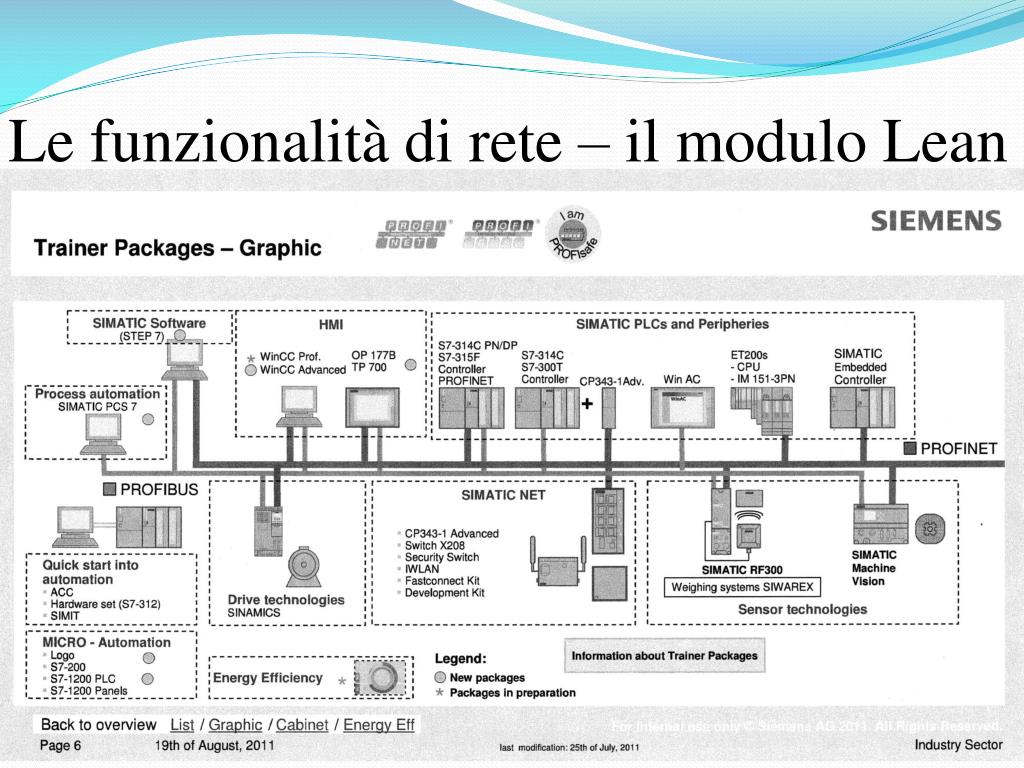

Le funzionalità di rete – il modulo Lean


Plc s7 314c 2dp 6es7 314 6ch04 0ab0

Un esempio: controllo motori
