  1. EMPRESA CESP • 6 usinas hidrelétricas • 7.455,3MW de capacidade instalada (11% da capacidade nacional) Reservatórios • Usos múltiplos • Perímetro: 6.550 km • Área: 4.800 km²

  2. UHE ENG SOUZA DIAS (JUPIA) NUMEROS DE TURBINAS: 14 (KAPLAN) CAPACIDADE INSTALADA: 1551 MW AREA DO RESERVATÓRIO: 330 KM UHE ENG SOUZA DIAS (JUPIA) NUMEROS DE TURBINAS: 14 (KAPLAN) CAPACIDADE INSTALADA: 1551 MW AREA DO RESERVATÓRIO: 330 KM 2

  3. Localização do Sistema de Filtro na UHE USINA JUPIÁ CORTE TRANSVERSAL NO EIXO

  4. INTRODUÇÃO • Riscos de acidentes durante limpeza interna • Grande numero de limpeza devido afluência de plantas aquáticas • Peso do conjunto (Tampa, Cesto e Andaime) • Numero de mecânicos envolvidos no processo da limpeza

  5. METODOLOGIA UTILIZADA • Melhoria do processo • Capacitação dos funcionários • Trabalho em equipe • Alteração de projeto • Estímulo a inovação • Redução de custos • Redução dos riscos de acidentes

  6. CARACTERÍSTICA TÉCNICA DO SISTEMA DE FILTRO • Fabricante: SIAT • Quantidade: 03 por Unidade Geradora • Tipo: Cesta • Vazão: 100 l/s • Temperatura de entrada d’água: 25°C • Perda de carga máxima com cesto limpo: 1 m.c.a. • Perda de carga máxima admissível c/ 60% do cesto sujo: 1,25m.c.a. • Grau de filtragem:Malha de2,2 mm • Peso do cesto: 22 Kg • Peso da tampa: 65 Kg • Altura do andaime utilizado para limpeza (sist. antigo): 2 m

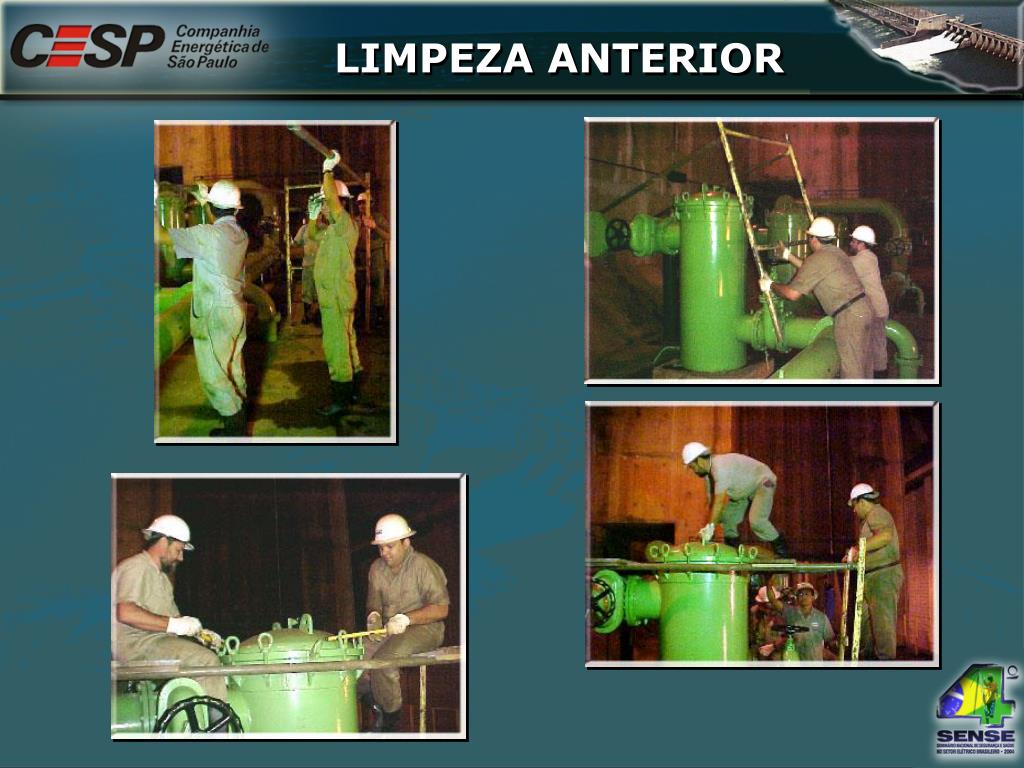

  7. LIMPEZA ANTERIOR

  8. LIMPEZA ANTERIOR

  9. LIMPEZA ATUAL

  10. VIDEO LIMPEZA DOS FILTROS

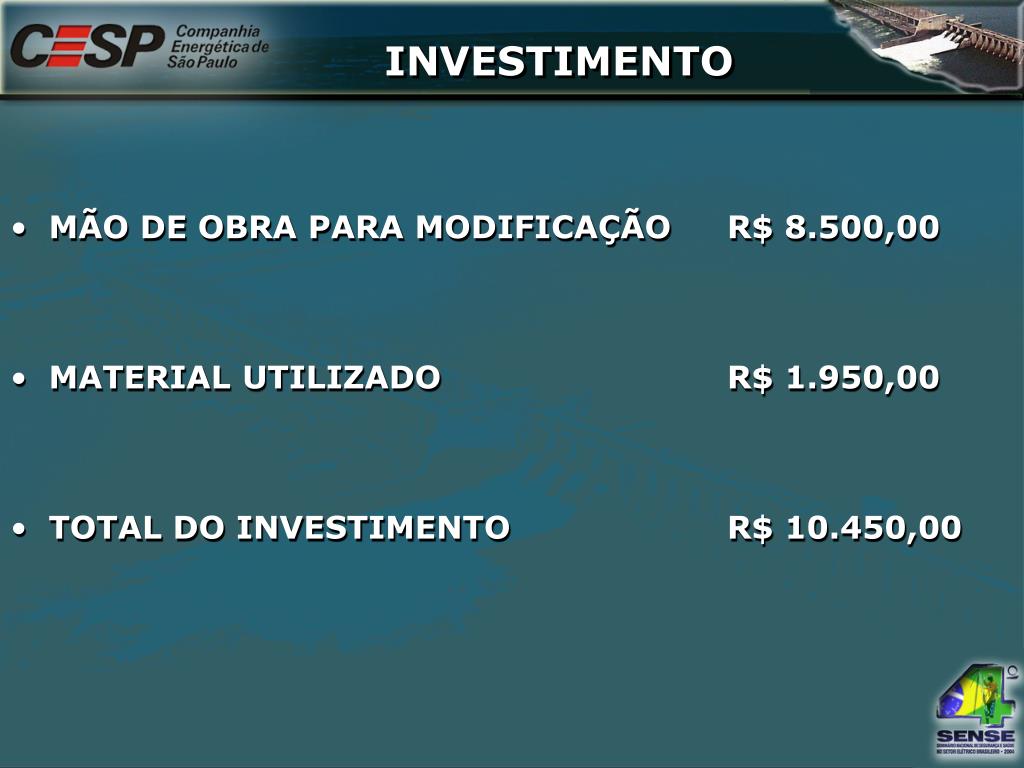

  11. INVESTIMENTO • MÃO DE OBRA PARA MODIFICAÇÃOR$ 8.500,00 • MATERIALUTILIZADOR$ 1.950,00 • TOTAL DO INVESTIMENTOR$ 10.450,00

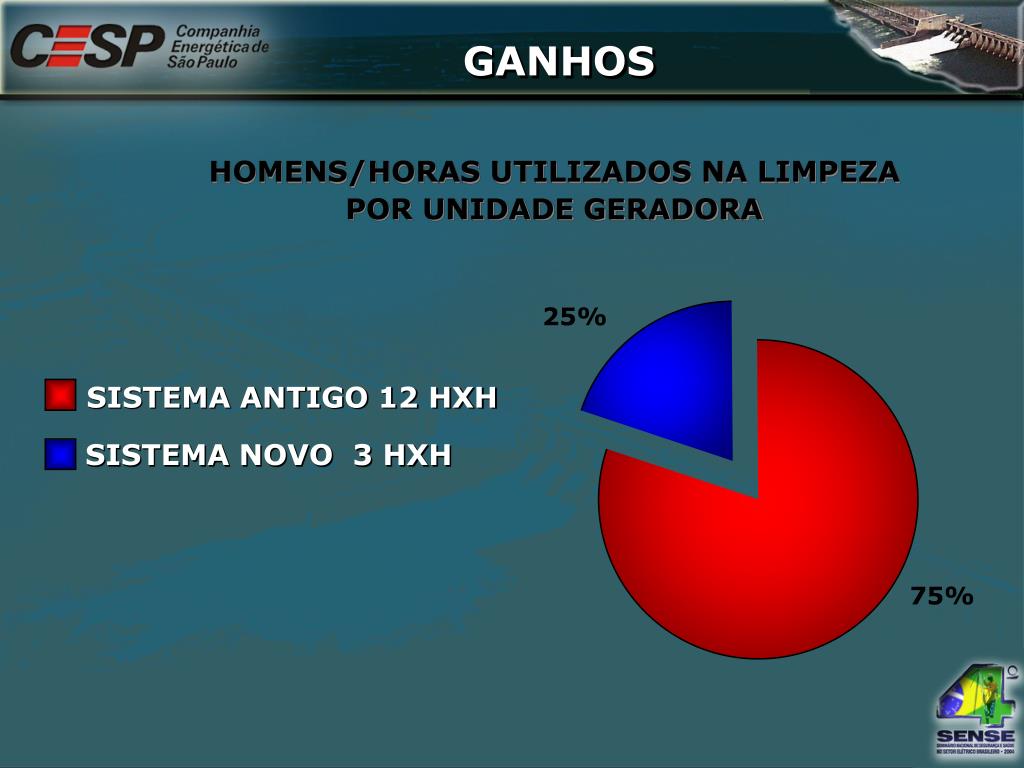

  12. GANHOS HOMENS/HORAS UTILIZADOS NA LIMPEZA POR UNIDADE GERADORA 25% SISTEMA ANTIGO 12 HXH SISTEMA NOVO 3 HXH 75%

  13. GANHOS - REDUÇÃO DE 2.940 HOMENS/HORAS ANO NA LIMPEZA • - RISCOS DE ACIDENTES: • Queda do andaime, projeção de peças e ferramentas que podem causar fraturas e ferimentos • - RISCOS ERGONÔMICOS: • Esforço físico intenso, levantamento manual de peso, postura inadequada, provocar cansaço, dores musculares e problemas de coluna. RISCOS ELIMINADOS:

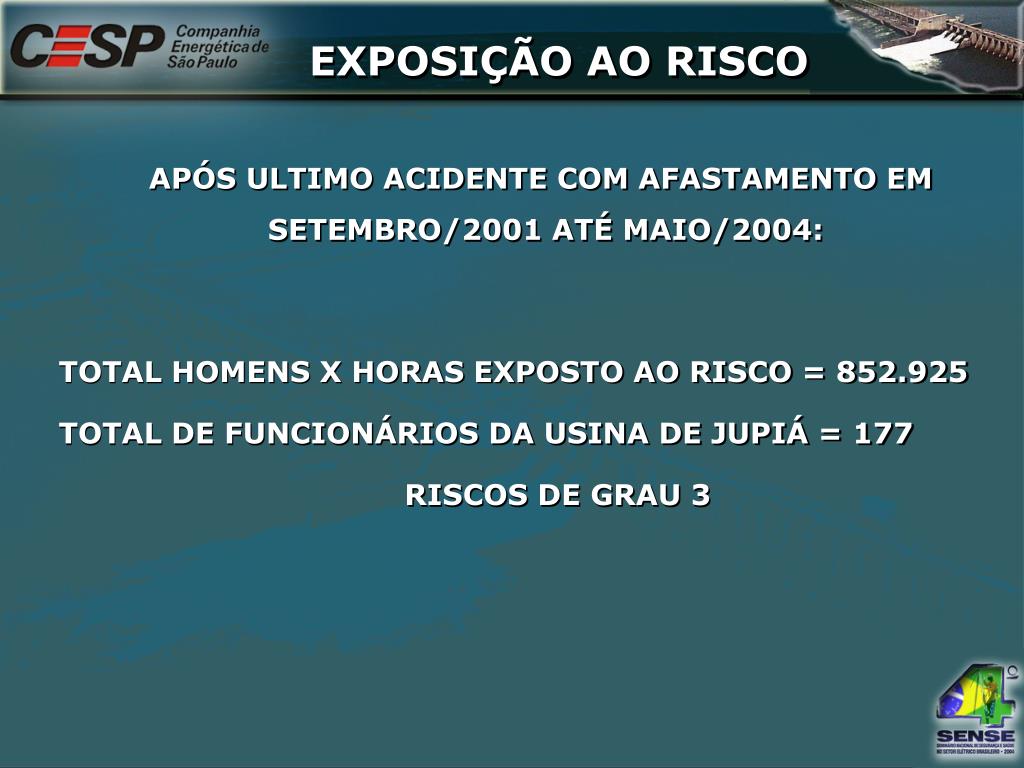

  14. EXPOSIÇÃO AO RISCO • APÓS ULTIMO ACIDENTE COM AFASTAMENTO EM • SETEMBRO/2001 ATÉ MAIO/2004: • TOTAL HOMENS X HORAS EXPOSTO AO RISCO = 852.925 • TOTAL DE FUNCIONÁRIOS DA USINA DE JUPIÁ = 177 • RISCOS DE GRAU 3

  15. José Antônio Carneiro • Antonio Mauro L. Reno • Adelino Sussumu Serizawa • Ézio Gonçalves Stanca • End. Rod. Mal. Rondon, Km 667 • CEP 16.920-000 - Castilho- SP • Fone: (0xx67) 521-2753
