第 4 章设备布置图

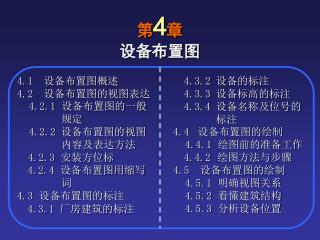

第4章 设备布置图 4.1 设备布置图概述 4.2 设备布置图的视图表达 4.2.1设备布置图的一般规定 4.2.2 设备布置图的视图内容及表达方法 4.2.3安装方位标 4.2.4设备布置图用缩写词 4.3设备布置图的标注 4.3.1 厂房建筑的标注 4.3.2 设备的标注 4.3.3 设备标高的标注 4.3.4 设备名称及位号的标注 4.4 设备布置图的绘制 4.4.1绘图前的准备工作 4.4.2绘图方法与步骤 4.5 设备布置图的绘制 4.5.1明确视图关系 4.5.2看懂建筑结构 4.5.3分析设备位置

4.1 设备布置图概述 设备布置图 P 设备布置图是用来表示设备与建筑物、设备与设备之间的相对位置,并能直接指导设备的安装的重要技术文件。一组视图表示厂房建筑的基本结构和设备在厂房内外的布置情况设备布置图平面图和剖面图中要标注的内容及一些必要说明尺寸和标注标题栏确定设备安装方位的基准,一般画在图纸的右上方安装方位标注写图名、图号、比例、设计者等蒸馏系统设备布置图

4.2 设备布置图的视图表达 设备布置图 P 设备布置图应以管道及仪表流程图、土建图、设备表、设备图、管道走向和管道图研究版及制造厂提供的有关产品资料为依据绘制。绘制时，设备布置图的内容表达及画法应遵守化工设备布置设计的有关规定HG20546-92。 4.2.1 设备布置图一般规定 4.2.1.1分区设备布置图是按工艺主项绘制的,当装置界区范围较大而其中需要布置的设备较多时,设备布置图可以分成若干个小区绘制。各区的相对位置在装置总图中表明,分区范围线用双点划线表示。

4.2 设备布置图的视图表达 设备布置图 P 4.2.1.2图幅设备布置图一般采用一号图，不加长加宽。特殊情况也可采用其它图幅。图纸内框的长边和短边的外侧，以3mm长的粗线划分等分，在长边等分的中点自标题栏侧起依次写A、B、C、D……，在短边等分的中点自标题栏侧起依次写1、2、3、4……。一号图长边分8等分，短边分6等分，二号图长边分6等分，短边分4等分。如图所示：图幅格式

4.2 设备布置图的视图表达 设备布置图 P 4.2.1.3 比例绘图比例视装置的设备布置疏密情况（大小和规模）而定。常采用1:100,也可采用1:200或1:50。 4.2.1.4 线宽图线宽度参见标准HG20519.28-92。 4.2.1.5 尺寸单位设备布置图中标注的标高、坐标以米为单位，小数以下应取三位数至毫米为止。其余的尺寸一律以毫米为单位，只注数字，不注单位。采用其它单位标注尺寸时，应注明单位。

4.2 设备布置图的视图表达 设备布置图 P 4.2.1.6 图名标题栏中的图名一般分成两行，上行写“××××设备布置图”，下行写“EL×××.×××平面”或“×－×剖视”等。 4.2.1.7 编号每张设备布置图均应单独编号。同一主项的设备布置图不得采用一个号，并应加上第几张共几张的编号方法。

4.2 设备布置图的视图表达 设备布置图 P 4.2.2 设备布置图的视图内容及表达方法设备布置图一般只绘平面图。对于较复杂的装置或有多层建、构筑物的装置，当平面图表示不清楚时，可绘制剖视图。平面图和剖视图可以绘制在同一张图上,也可以单独绘制。平面图表达厂房某层上设备布置情况的水平剖视图,它还能表示出厂房建筑的方位,占地大小,分隔情况及与设备安装、定位有关的建筑物、构筑物的结构形状和相对位置。剖视图是假想用一平面将厂房建筑物沿垂直方向剖开后投影得到的立面剖视图,用来表达设备沿高度方向的布置安装情况。

4.2 设备布置图的视图表达 设备布置图 P 4.2.2.1 设备布置图应表达装置的界区范围及界区内建筑的形式及结构一般情况下，只画出厂房建筑的空间大小、内部分隔及与设备安装定位有关的基本结构。与设备定位关系不大的门、窗等构件，一般只在平面图上画出它们的位置、门的开启方向等,在剖视图上一般不予表示。设备布置图中的承重墙、柱等结构用细点划线画出其建筑定位轴线，建筑物及其构件的轮廓用细实线绘出。

4.2 设备布置图的视图表达 设备布置图 P 设备布置图中建、构筑物的简化画法及图例如下表所示:

4.2 设备布置图的视图表达 设备布置图 P

4.2 设备布置图的视图表达 设备布置图 P 4.2.2.2 根据设备表所列出的全部设备按比例表示出它们的初步位置和高度，并标上设备位号。设备布置图中设备的类型和外形尺寸，可根据工艺专业提供的设备数据表中给出的有关数据和尺寸来绘制。如果设备数据表中未给出有关数据和尺寸的设备，应按实际外形简略画出。设备的外形轮廓及其安装基础用粗实线绘制。对于外形比较复杂的设备,可以只画出基础外形。对于同一位号的设备多于三台的情况，在图上可以只画出首末两台设备的外形，中间的可以只画出基础或用双点划线的方框表示。非定型设备可适当简化画出其外形，包括附属的操作台、梯子和支架（注出支架图号）。

4.2 设备布置图的视图表达 设备布置图 P 卧式设备，应画出其特征管口或标注固定端支座。一个设备穿过多层建、构筑物时，在每层平面上均需画出设备的平面位置，并标注设备位号。各层平面图是以上一层的楼板底面水平剖切的俯视图。动设备可只画基础，表示出特征管口和驱动机的位置,如下图所示:

4.2 设备布置图的视图表达 设备布置图 P

4.2 设备布置图的视图表达 设备布置图 P 对于设备较多、分区较多的主项，此主项的设备布置图，应在标题栏的正上方列一设备表,设备表如下图所示:

4.2 设备布置图的视图表达 设备布置图 P 4.2.3 安装方位标安装方位标也叫设计北向标志，是确定设备安装方位的基准。一般将其画在图纸的右上方。方位标的画法目前各部门无统一的规定，有的设备布置图中有方位标，有的因在建筑图中或供审批的初步设计中已确定了方位，设备布置图中则不再标注。方位标是用粗实线画出的直径为20mm的圆和水平、垂直两轴线构成，并分别注以0º、90 º、180 º、270 º等字样。一般采用建筑北向（以“N ”表示）作为零度方向基准。该方位一经确定，凡必须表示方位的图样均应统一。

4.2 设备布置图的视图表达 设备布置图 P 安装方位标的画法如图示:

4.2 设备布置图的视图表达 设备布置图 P 4.2.4 设备布置图用缩写词在化工设备布置图中，用于设备表达的常见缩写词如下表所示：

4.2 设备布置图的视图表达 设备布置图 P 设备布置图用缩写词

4.3 设备布置图的标注 设备布置图 P 设备布置图的标注内容:包括厂房建筑定位轴线的编号;建(构)筑物及其构件的尺寸；设备的定位尺寸和标高;设备的位号及名称及其他说明等。按土建专业图纸标注建筑物和构筑物的轴线号及轴线间尺寸，并标注室内外的地坪标高。厂房建筑设备布置图标注内容设备在平面图上标注设备的定位尺寸设备标高在剖面图上标注设备高度方向的尺寸设备名称及位号的注写格式与工艺流程图中的相同设备名称及位号

4.3 设备布置图的标注 设备布置图 P 4.3.1 厂房建筑的标注根据建筑制图相关规定，按土建专业图纸标注建筑物和构筑物的轴线号及轴线间尺寸，并标注室内外的地坪标高。 4.3.2设备的标注在平面图上标注设备的定位尺寸, 尽量以建、构筑物的轴线或管架、管廊的柱中心线为基准线进行标注。要尽量避免以区的分界线为基准线标注尺寸。也可以采用坐标系进行标注定位尺寸，如图所示：

4.3 设备布置图的标注 设备布置图 P

4.3 设备布置图的标注 设备布置图 P 卧式容器和换热器，标注建筑定位轴线与容器的中心线和建筑定位轴线与靠近柱轴线一端的支座的两个尺寸为定位尺寸,如图示:

4.3 设备布置图的标注 设备布置图 P 立式反应器、塔、槽、罐和换热器，标注建筑定位轴线与中心线间的距离为定位尺寸, 如图示:

4.3 设备布置图的标注 设备布置图 P 板式换热器,标注建筑定位轴线与中心线和建筑定位轴线与某一出口法兰端面的两个尺寸为定位尺寸;离心式泵标注建筑定位轴线与中心线和出口法兰中心线的两个尺寸为定位尺寸,如图示:

4.3 设备布置图的标注 设备布置图 P 往复式泵、活塞式压缩机以缸中心线和曲轴（或电动机轴）中心线为基准; 鼓风机、蒸汽透平以中心线和出口管中心线为基准; 压缩机标注建筑定位轴线与出口法兰中心线为定位尺寸,如图示:

4.3 设备布置图的标注 设备布置图 P 4.3.3 设备标高的标注标高标注在剖面图上, 表示设备高度方向的尺寸。标高基准一般选择厂房首层室内地面,以确定设备基础面或设备中心线的高度尺寸。标高以米为单位,数值取至小数点后三位，地面设计标高为EL100.000 。

4.3 设备布置图的标注 设备布置图 P 卧式换热器、卧式罐槽:以中心线标高表示（￠EL××××）立式换热器、板式换热器:以支承点标高表示(POS EL××××) 反应器、塔和立式罐槽:以支承点标高(POS EL××××)或下封头切线焊缝标高表示泵和压缩机:以底盘底面标高,即基础顶面标高表示（POS EL××××），或以主轴中心线标高（￠EL××××）表示管廊、管架:应注出架顶的标高（TOS EL××××）对于一些特殊设备,如:有支耳的以支承点标高表示无支耳的卧式设备以中心线标高表示无支耳的立式设备以某一管口的中心线标高表示

4.3 设备布置图的标注 设备布置图 P 4.3.4 设备名称及位号的标注设备布置图中的所有设备均应标注名称及位号,且该名称及位号与工艺流程图均应一致。设备名称及位号的注写格式与工艺流程图中的相同。注在设备图形的上方或下方两种标注方法注在设备图形附近，用指引线指引或注在设备图形内

4.4 设备布置图的绘制 设备布置图 P 4.4.1 绘图前的准备工作 4.4.1.1 了解有关图纸和资料以工艺施工流程图、厂房建筑图、设备设计条件单等为依据充分了解工艺过程的特点和要求、厂房建筑的基本结构等

4.4 设备布置图的绘制 设备布置图 P 4.4.1.2 考虑设备布置的合理性设备布置设计是化工工程设计的一个重要阶段。设备平面布置必须满足工艺、经济及用户要求,还有操作、维修、安装、安全、外观等方面的要求。

4.4 设备布置图的绘制 设备布置图 P ●满足生产工艺要求设备布置设计要考虑工艺流程和工艺要求 ★由工艺流程图中物料流动顺序来确定设备的平面位置 ★ 在真空下操作的设备; 必须满足重力位差的设备; 有催化剂需要置换等要求必须抬高的设备; 必须按管道仪表说明图的标高要求布置

4.4 设备布置图的绘制 设备布置图 P ●符合经济原则设备布置在满足工艺要求的基础上,应尽可能做到合理布置,节约投资。 ★中央架空管廊,其下面安装一排泵,泵排后面作载重的汽车道 ★所有的塔、贮槽和热交换器安置在中央通道的两侧,在中央通道之外是载重汽车道路,可供热交换管束的抽芯和作设备的检修通道 ★控制柜、压缩机房及其他特别大型的设备应安装在远离载重汽车道路的另一边 ★跨越道路的设备配管,应编排成组,并尽量少交叉

4.4 设备布置图的绘制 设备布置图 P ●便于操作、安装和检修设备布置应为操作人员提供良好的操作条件。 ★操作及检修通道,合理的设备通道和净空高度,必要的平台、楼梯和安全出入口等 ★设备布置应考虑在安装或维修时有足够的场地、拆卸区及通道 ★设备的端头和侧面与建筑、构筑物的间距、设备之间的间距应考虑拆卸和设备维修的需要

4.4 设备布置图的绘制 设备布置图 P ●符合安全生产要求设备布置应考虑安全生产要求。 ★在化工生产中,易燃、易爆、高温有毒的物品较多,其设备、建筑物、构筑物之间应达到规定间距 ★若场地受到限制,则要求在危险设备的周围三边设置混凝土墙，敞开口一边对着空地 ★高温设备与管道应布置在操作人员不能触及的地方或采用保烫保温措施 ★明火设备要远离泄漏可燃气体的设备,并布置在下风处 ★重及震动较大的设备应布置在底层

4.4 设备布置图的绘制 设备布置图 P ●其他要求设备布置应尽可能整齐,美观,协调。 ★泵、换热器群排列要整齐 ★成排布置的塔,人孔方位应一致,人孔的标高尽可能取齐 ★所有容器或贮罐,在基本符合流程的前提下,尽量以直径大小分组排列

4.4 设备布置图的绘制 设备布置图 P 4.4.2 绘图方法与步骤 4.4.2.1 确定视图配置详见第一节相应内容的介绍 4.4.2.2 选定比例与图幅详见第一节相应内容的介绍

4.4 设备布置图的绘制 设备布置图 P 4.4.2.3绘制设备布置平面图 ※用细点划线画出建筑定位轴线; ※再用细实线画出厂房平面图,表示厂房的基本结构,如墙、柱、门、窗、楼梯等; ※注写厂房定位轴线编号; ※用细点划线画出设备的中心线; ※用粗实线画出设备、支架、基础、操作平台等基本轮廓; ※若有多台规格相同的通用设备,可只画出一台,其余则用粗实线简化画出其基础的矩形轮廓; ※标注厂房定位轴线间的尺寸；标注设备基础的定形和定位尺寸；注写设备位号与名称

4.4 设备布置图的绘制 设备布置图 P 4.4.2.4 绘制设备布置剖面图 ※用细实线画出厂房剖面图。与设备安装定位关系不大的门窗等构件和表示墙体材料的图例，在剖面图上则一概不予表示。注写厂房定位轴线编号; ※用粗实线按比例画出代管口的设备立面示意图，被遮挡的设备轮廓一般不予画出。并加注位号及名称（应与工艺流程图一致）; ※标注厂房定位轴线间的尺寸；标注厂房室内外地面标高（一般以首层室内地面为基准，作为零点进行标注，单位为m，数值取到小数点后两位）；标注厂房各层标高；标注设备基础标高；必要时，标注主要管口中心线、设备最高点等标高。

4.4 设备布置图的绘制 设备布置图 P 4.4.2.5 绘制方位标详见第一节相应内容的介绍 4.4.2.6 制作设备一览表注写必要的说明 4.4.2.7 完成图样 ※填写标题栏；检查、校核，最后完成图样

4.5 设备布置图的阅读 设备布置图 P 设备布置图主要是确定设备与建筑物结构、设备间的定位问题,关联两方面的知识: ●厂房建筑图的知识 ●与化工设备布置有关的知识。 ※设备布置图与化工设备图不同,阅读设备布置图不需要对设备的零部件投影进行分析,也不需要对设备定形尺寸进行分析。

4.5 设备布置图的阅读 设备布置图 P 阅读设备布置图的步骤: ●明确视图关系设备布置图是由一组平面图和剖视图组成,这些图样又不一定在一张图纸上,看图时要首先清点设备布置图的张数,明确各张图上平面图和立面图的配置,进一步分析各立面剖视图在平面上的剖切位置,弄清各个视图之间的关系。 ※图示蒸馏系统设备布置图包括一个平面图和一个剖面图。平面图表达了各个设备的平面布置情况,蒸馏釜R0401和真空受槽V0408A,V0408B布置在距B轴1500,距1轴分别串联为2000,2400,1800的位置上;冷凝器位置距B轴500,距蒸馏釜1000。剖面图表达了室内设备在立面上的位置关系,剖面图的剖切位置很容易在平面布置图上找到(I-I处),蒸馏釜和真空受槽A,B布置在标高为5m的楼面上,冷凝器布置在标高为6.95m处。蒸馏系统设备布置图

第 4 章 设备布置图
