CONTROL DE FASE. POR M.C. ISMAEL MOLINA MORENO. CONTROL DE FASE. Definición y valores característicos de la forma de onda Interruptor estático Oscilador de relajación Por cruce por cero. Definición y valores característicos de la forma de onda. Forma senoidal Frecuencia Voltaje de pico
E N D
CONTROL DE FASE POR M.C. ISMAEL MOLINA MORENO
CONTROL DE FASE • Definición y valores característicos de la forma de onda • Interruptor estático • Oscilador de relajación • Por cruce por cero
Definición y valores característicos de la forma de onda • Forma senoidal • Frecuencia • Voltaje de pico • Voltaje medio • Valor eficaz
UJT • Transistor de unijuntura • Aplicaciones: generador de diente de sierra, temporizadores y principalmente como circuito disparador en el control de fase
UJT • La unión pn define el término monounión • Las terminales de la barra n se llaman base 1 y 2 • La unión p se llama emisor
Funcionamiento del UJT • Si el emisor no esta conectado o VE<VP, entonces el diodo no conduce por lo que IE=0 • Para que el diodo conduzca, se requiere que VE>VP en donde
Ejemplo numérico a) Encuentre VP b) ¿Cuál es la frecuencia de salida aproximada? c) Demuestre que la resistencia RE a 10 K está dentro de un rango aceptable. Esto es, REmin < RE < REmax d) Describa la forma de onda que aparece a través de R1. ¿De qué altura son los picos? ¿Qué voltaje aparece a través de R1 durante el tiempo que está apagado el UJT? Sean las características:
Solución (b) Como la razón de inactividad es de 0.63, si utilizamos la siguiente ecuación podemos obtener una gran exactitud:
Solución (d) Entonces podemos decir que la forma de onda del voltaje a través de R1 puede describirse como un voltaje inicial o de reposo de 0.25 Voltios con picos rápidos que crecen hasta 13.3 Voltios, todo esto a una frecuencia de 500Hz.
PUT TRANSISTOR DE UNION PROGRAMABLE
PUT • A diferencia del UJT, este transistor permite que se puedan controlar los valores de RBB y VP que en el UJT son fijos. • Los parámetros de conducción del PUT son controlados por la terminal G • Este transistor tiene dos estados: Uno de conducción (hay corriente entre A y K y la caída de voltaje es pequeña) y otro de corte cuando la corriente de A a K es muy pequeña.

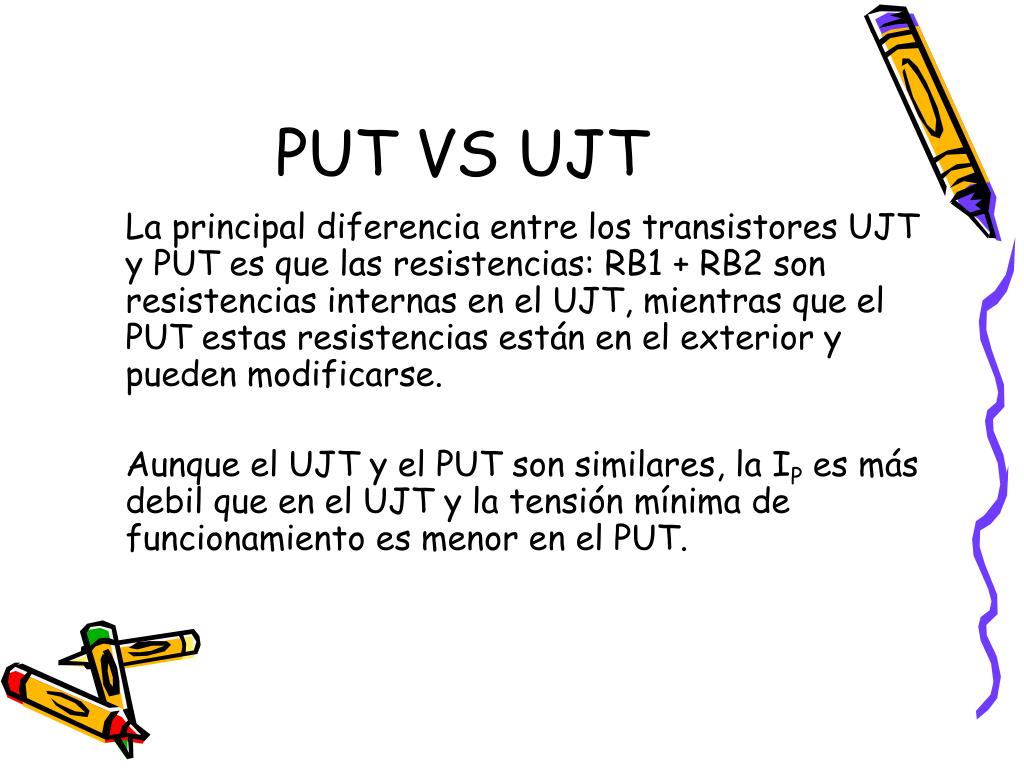

PUT VS UJT La principal diferencia entre los transistores UJT y PUT es que las resistencias: RB1 + RB2 son resistencias internas en el UJT, mientras que el PUT estas resistencias están en el exterior y pueden modificarse. Aunque el UJT y el PUT son similares, la IP es más debil que en el UJT y la tensión mínima de funcionamiento es menor en el PUT.

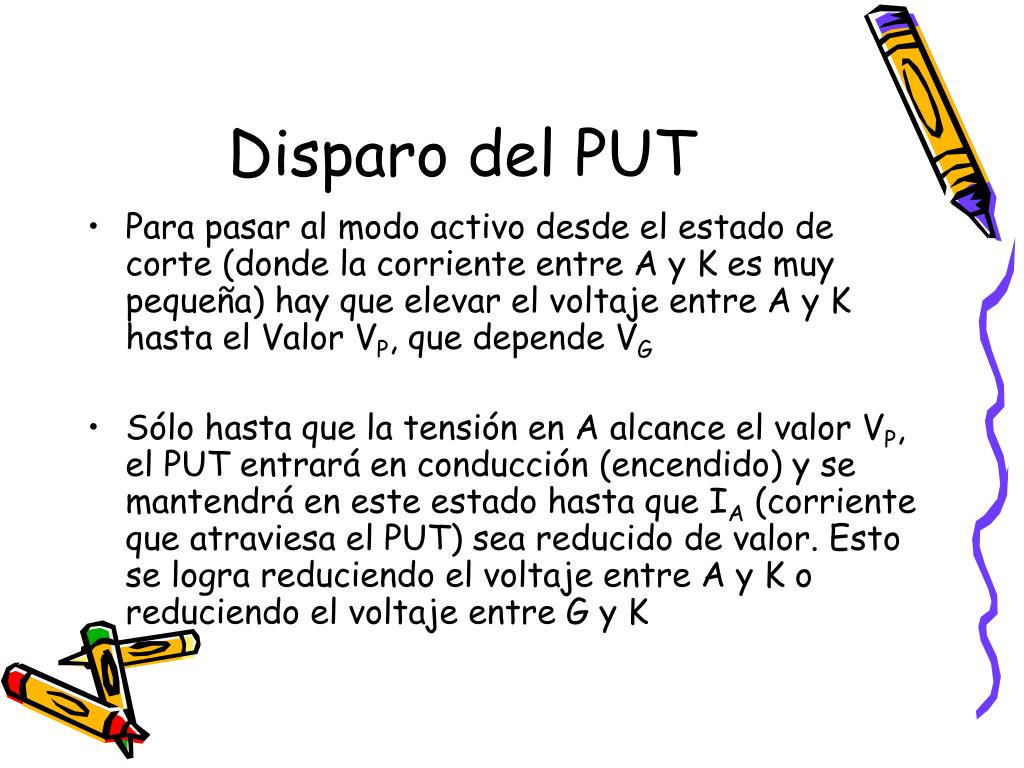

Disparo del PUT • Para pasar al modo activo desde el estado de corte (donde la corriente entre A y K es muy pequeña) hay que elevar el voltaje entre A y K hasta el Valor VP, que depende VG • Sólo hasta que la tensión en A alcance el valor VP, el PUT entrará en conducción (encendido) y se mantendrá en este estado hasta que IA (corriente que atraviesa el PUT) sea reducido de valor. Esto se logra reduciendo el voltaje entre A y K o reduciendo el voltaje entre G y K

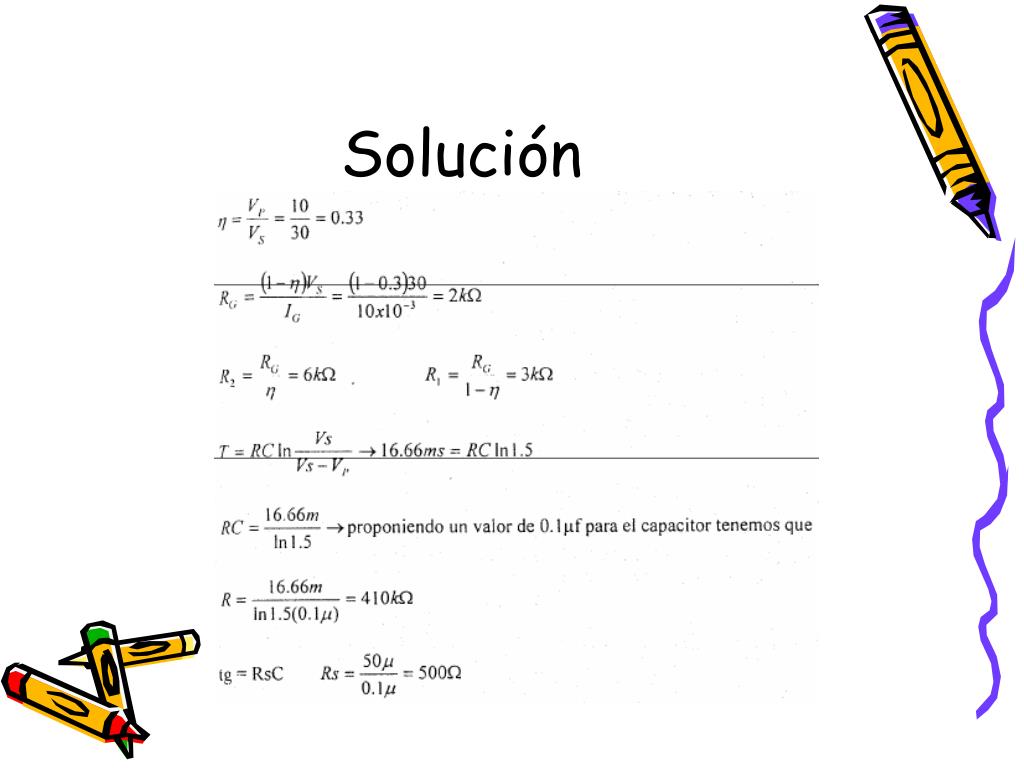

Ejemplo numérico • Diseñe un circuito de disparo (oscilador de relajación) basado en PUT, tomando en cuenta los siguientes parámetros:
Interruptor estático Los tiristores que pueden activarse y desactivarse en cuestión de microsegundos, se operan como interruptores de accionamiento rápido, a fin de reemplazar los interruptores mecánicos y electromecánicos.
Interruptor estático • Las ventajas de los interruptores estáticos son: • Conmutación rápida • No partes móviles • No rebote de contactos al cierre

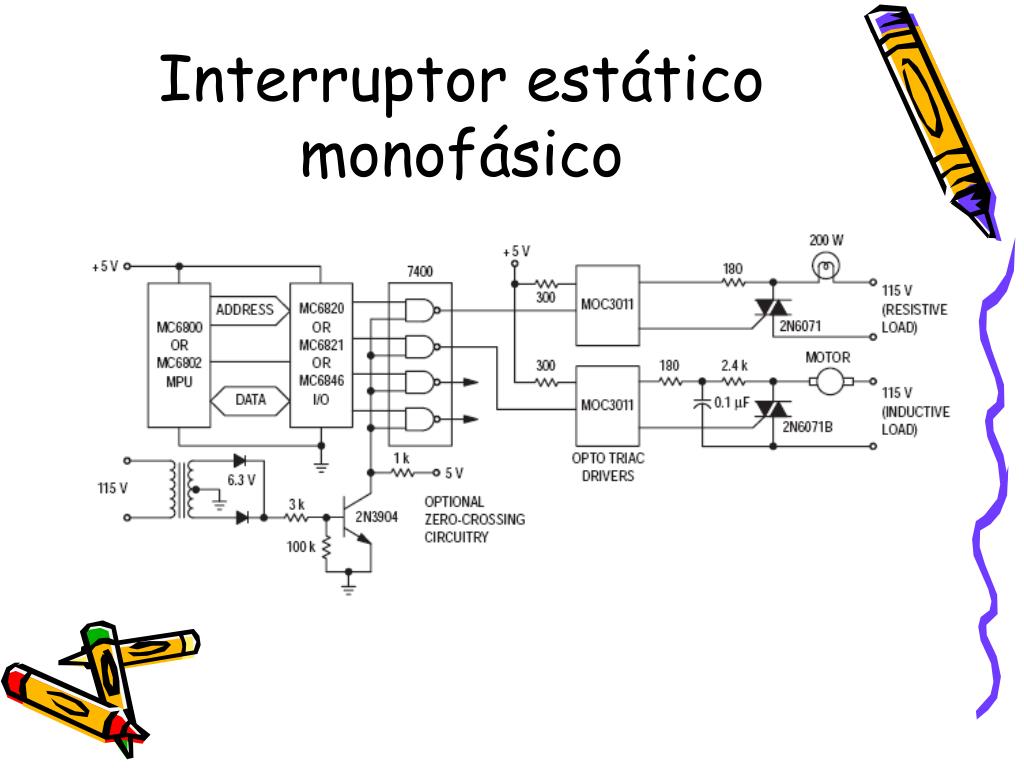

MONOFASICO CORRIENTE ALTERNA TRIFASICO INTERRUPTOR ESTATICO CORRIENTE DIRECTA Interruptor estático
