Presentation Transcript


Mri

第二节MRI检查方法


Mri

MR成像参数


Tr te

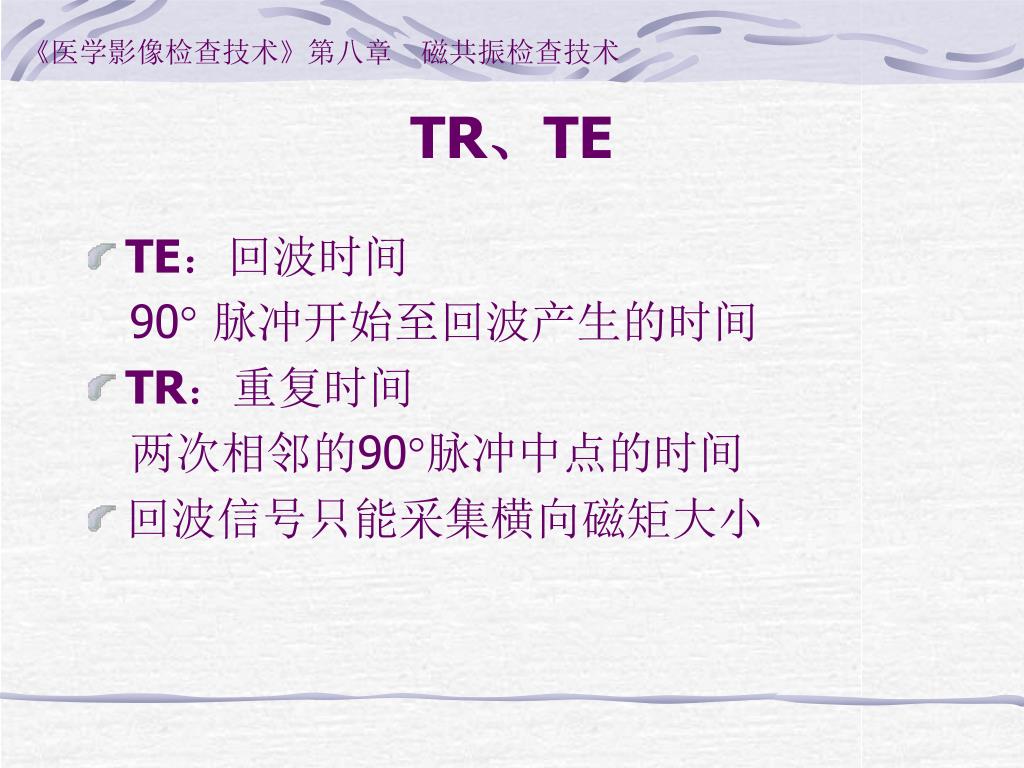

TR、TE

  • TE:回波时间

    90 脉冲开始至回波产生的时间

  • TR:重复时间

    两次相邻的90脉冲中点的时间

  • 回波信号只能采集横向磁矩大小

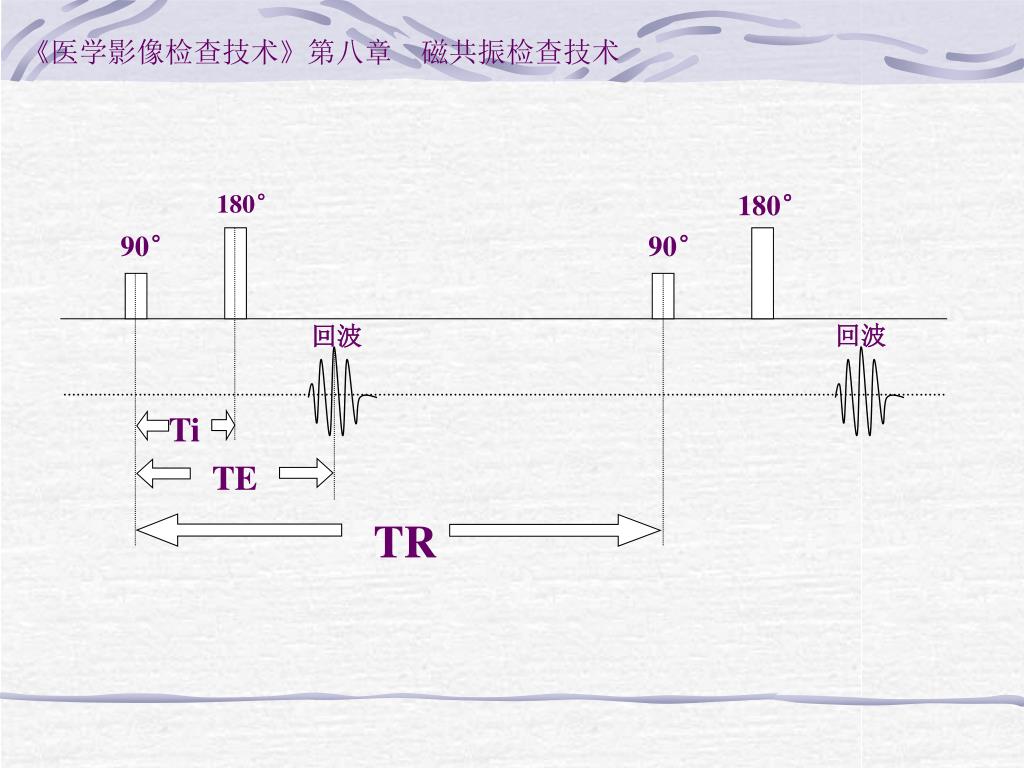

Mri

180°

180°

90°

90°

回波

回波

Ti

TE

TR


Mri

翻转角

在RF脉冲的激励下,宏观磁化强度矢量将偏离静磁场的方向,其偏离的角度称为翻转角(flip angle)。

用小翻转角激励时,系统的恢复较快,因而能够有效提高成像速度。


30 90 180

30  脉冲 90  脉冲 180  脉冲

Y

Y

Y

X

X

X

翻转角


Mri

反转时间 TI

  • IR序列中的参数

  • 180脉冲关闭后某时刻,各组织磁化矢量不断恢复

  • 施加90脉冲,产生不同的横向磁矩


Ti ir

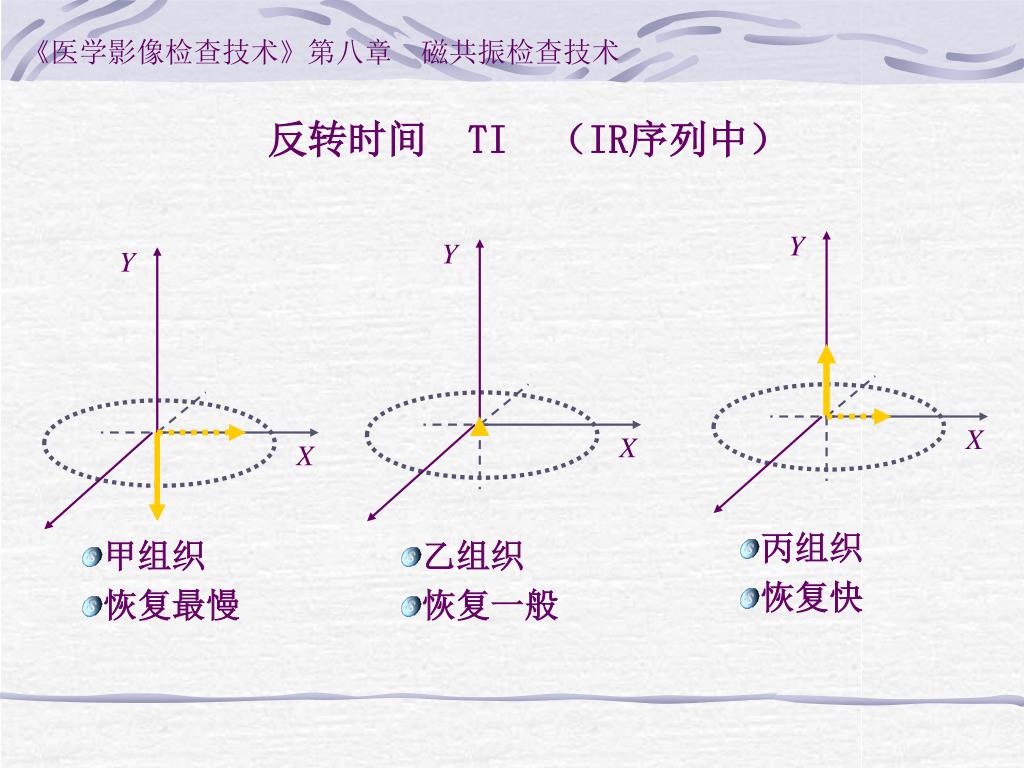

反转时间 TI (IR序列中)

Y

Y

Y

丙组织

恢复快

甲组织

恢复最慢

乙组织

恢复一般

X

X

X


Mri

激励次数

激励次数NEX 又叫采集次数NA

NEX越大,扫描时间就越长,同时图像信噪比提高


Mri

回波链长ETL

是指快速自旋回波序列每个TR时间内用不同的相位编码来采样的回波数,即在1个TR时间内180脉冲的个数,也称为快速系数。

即回波链越长,所需扫描时间越短。


Mri

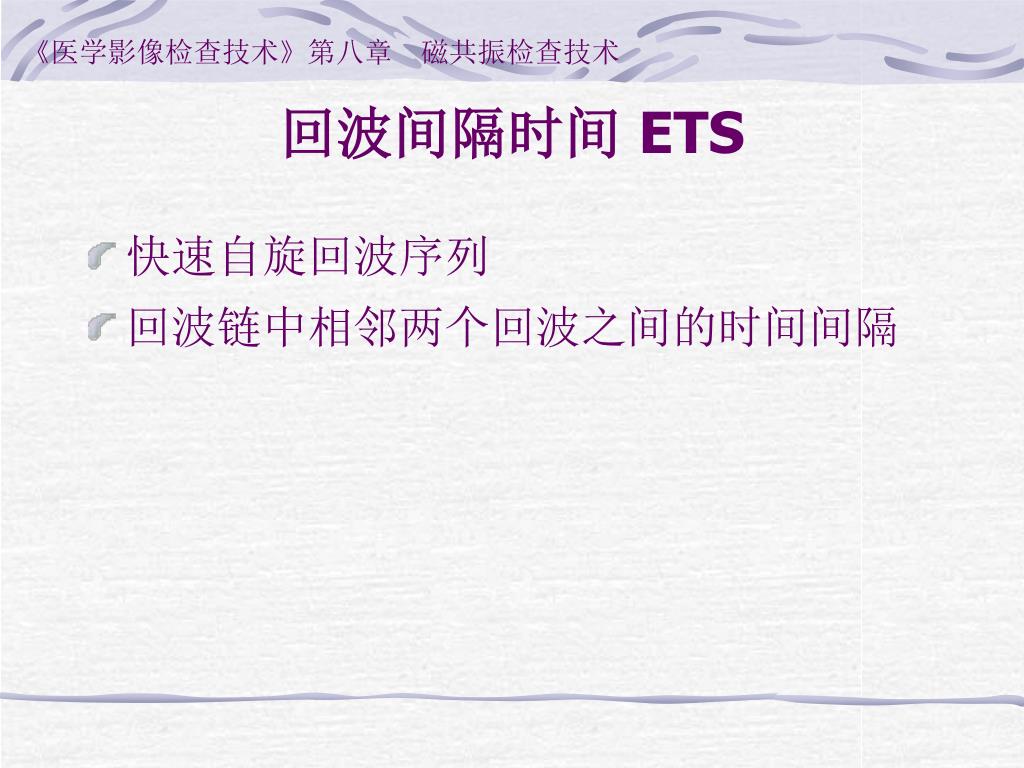

回波间隔时间 ETS

快速自旋回波序列

回波链中相邻两个回波之间的时间间隔


Mri

有效回波时间 ETE

快速自旋回波序列

在最终图像上反映出来的回波时间

当相位编码梯度的幅度为零或者在零附近时,所采集信号的回波时间就是ETE


Mri

k空间

傅立叶变换的频率空间


Mri

T2*驰豫

  • 梯度回波序列

  • 翻转梯度可使信号读取方向磁场均匀性被破坏,导致横向弛豫加快,信号的衰减是由于磁场不均匀和质子T2共同作用的结果

  • 组织的T2*仅为10ms左右,明显短于T2(100~200ms)


Mri

饱和现象

在RF作用下低能态的核吸收能量后向高能态跃迁,如果高能态的核不及时回到低能态,低能态的核减少,系统对RF能量的吸收减少或完全不吸收,从而导致磁共振信号减小或消失的现象。


Mri

常用脉冲序列


Mri

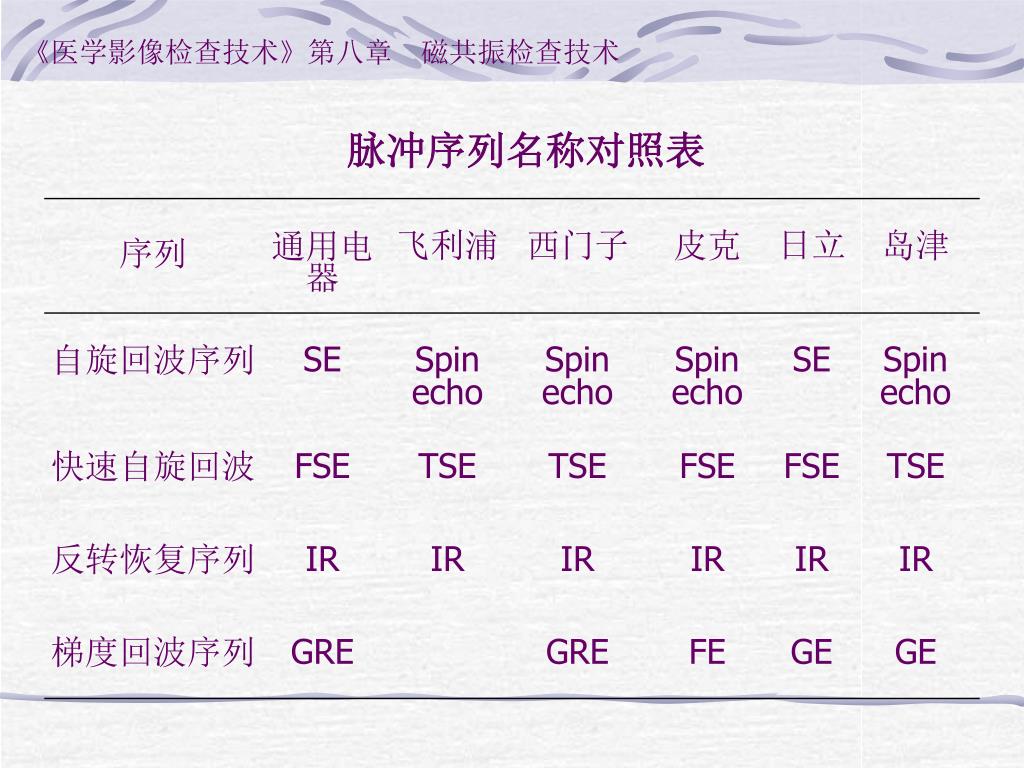

脉冲序列名称对照表


Mri

一、自旋回波序列(SE)

MR最常用、最基本的脉冲序列


Mri

一、自旋回波序列(SE)

双回波序列可以同时得到T2WI和PDWI


Mri

二、快速自旋回波序列(FSE)


Mri

180°

180°

180°

90°

回波

TI

TE

TR

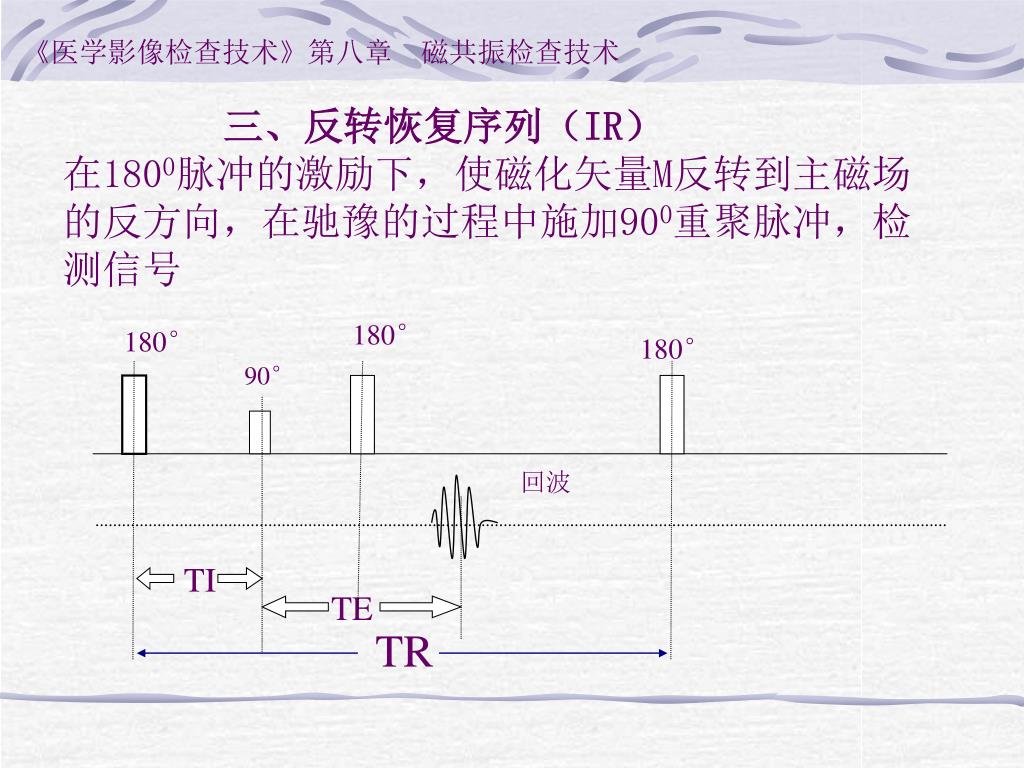

三、反转恢复序列(IR)

在1800脉冲的激励下,使磁化矢量M反转到主磁场的反方向,在驰豫的过程中施加900重聚脉冲,检测信号


Mri

四、梯度回波序列(GE,GRE)

使用一个小于900的RF激励质子后,使用两个大小相同而方向相反的梯度磁场使其产生相位重聚


Mri

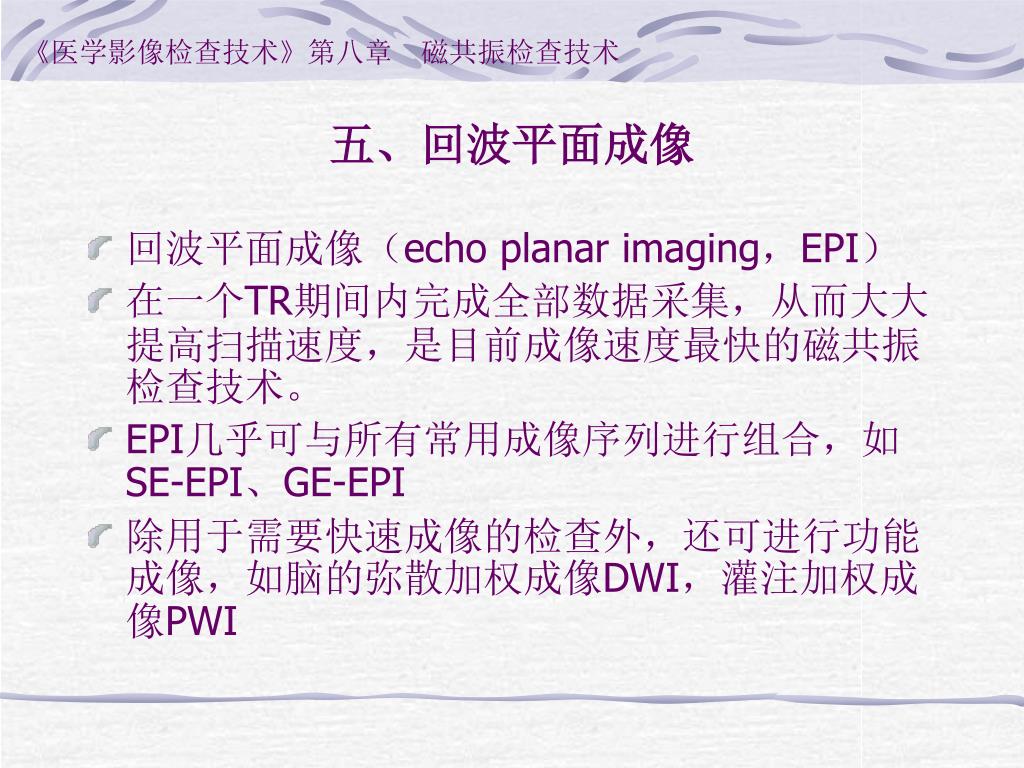

五、回波平面成像

  • 回波平面成像(echo planar imaging,EPI)

  • 在一个TR期间内完成全部数据采集,从而大大提高扫描速度,是目前成像速度最快的磁共振检查技术。

  • EPI几乎可与所有常用成像序列进行组合,如SE-EPI、GE-EPI

  • 除用于需要快速成像的检查外,还可进行功能成像,如脑的弥散加权成像DWI,灌注加权成像PWI


Mri

脉冲序列特点


Mri

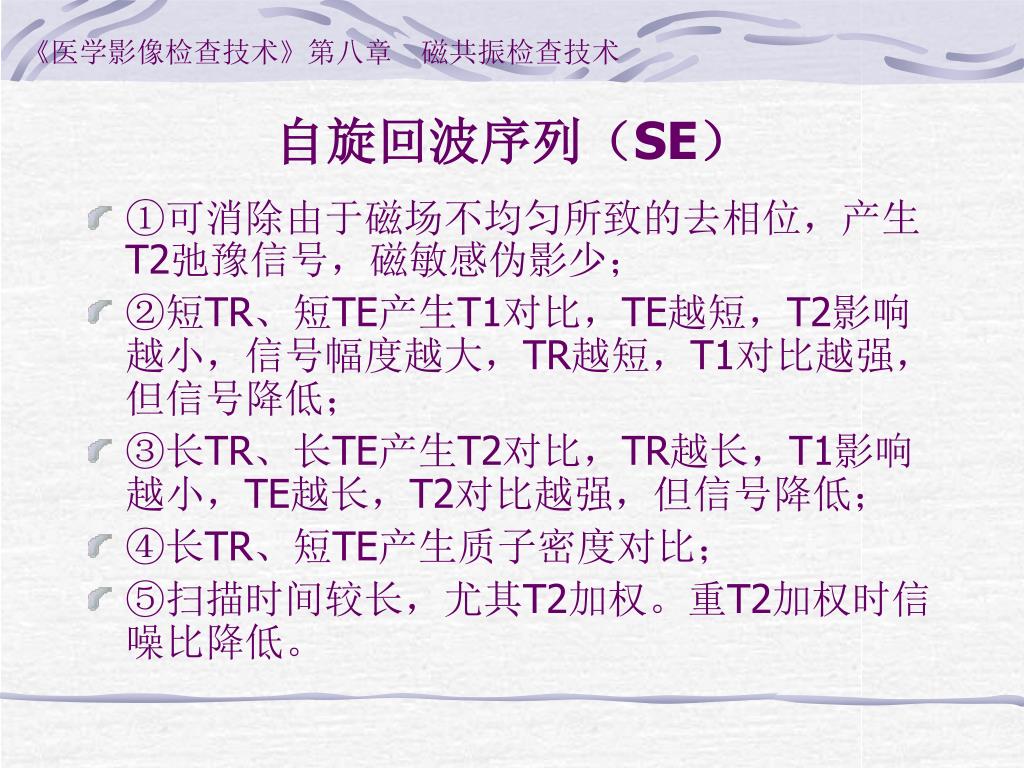

自旋回波序列(SE)

  • ①可消除由于磁场不均匀所致的去相位,产生T2弛豫信号,磁敏感伪影少;

  • ②短TR、短TE产生T1对比,TE越短,T2影响越小,信号幅度越大,TR越短,T1对比越强,但信号降低;

  • ③长TR、长TE产生T2对比,TR越长,T1影响越小,TE越长,T2对比越强,但信号降低;

  • ④长TR、短TE产生质子密度对比;

  • ⑤扫描时间较长,尤其T2加权。重T2加权时信噪比降低。


Mri

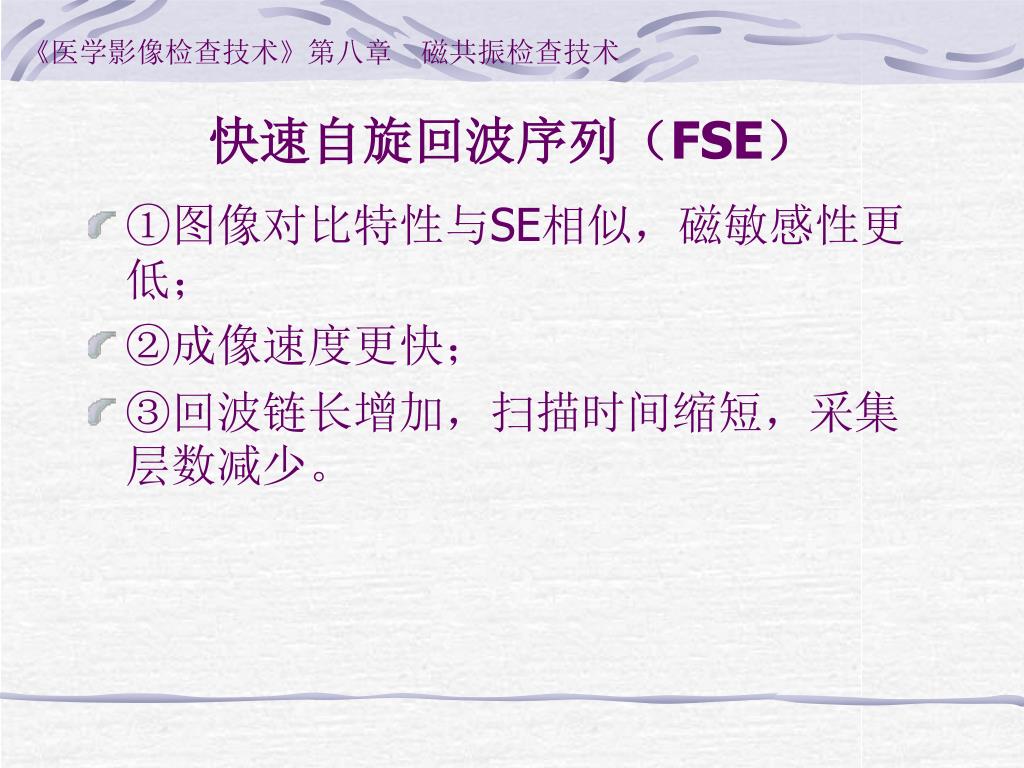

快速自旋回波序列(FSE)

  • ①图像对比特性与SE相似,磁敏感性更低;

  • ②成像速度更快;

  • ③回波链长增加,扫描时间缩短,采集层数减少。


Mri

反转恢复序列(IR)

  • ①具有较强T1对比特性,短TI反转恢复序列同时具有较强的T2对比特性;

  • ②可根据需要设定TI,饱和特定组织产生特征性对比的图像(STIR、FLAIR);

  • ③短TI对比常用于新生儿脑部成像;

  • ④采集时间较长,扫描层面较少。


Mri

梯度回波序列(GE)

  • ①具有SE及FSE序列的特点;

  • ②较SE及FSE有更高的磁敏感性;

  • ③采集速度快;

  • ④可用于高分辨成像;

  • ⑤易产生伪影。


Mri

回波平面技术(EPI)

  • ① EPI只是一种数据采集模式,可与任何脉冲序列结合产生不同对比的图像;

  • ②是目前成像速度最快的磁共振检查技术;

  • ③由于该技术可大大缩短扫描时间,有效减少各种运动伪影的产生;

  • ④ EPI技术的梯度频率一般限制在1KHZ,降低了噪声;

  • ⑤ EPI技术对主磁场均匀性要求较高。


Mri

脉冲序列的临床应用


Mri

SE序列

  • 1.临床应用 临床用途最广泛的标准成像序列。也是增强检查的常规序列。T2WI易于显示病变,T1WI易于显示解剖结构。

  • 2.扫描参数 ①T1WI:短TR,300ms~600ms,短TE10ms~20ms;②T2WI:长TR,2000~4000ms,长TE,80-120ms;③PDWI:长TR,4000~8000ms,短TE,60-80ms。

  • 3.优缺点 SE脉冲序列对常见的伪影不敏感。主要优点是图像质量高,用途广、可获得对显示病变敏感的T2WI。主要缺点是扫描时间相对较长。


Mri

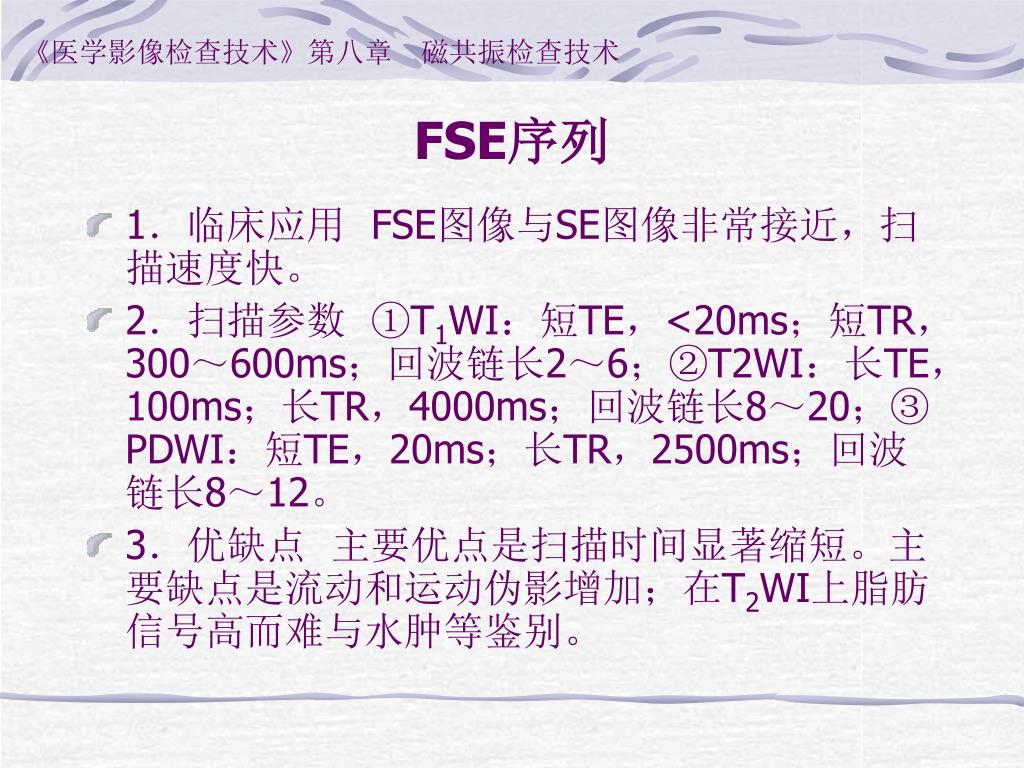

FSE序列

  • 1.临床应用 FSE图像与SE图像非常接近,扫描速度快。

  • 2.扫描参数 ①T1WI:短TE,<20ms;短TR,300~600ms;回波链长2~6;②T2WI:长TE,100ms;长TR,4000ms;回波链长8~20;③PDWI:短TE,20ms;长TR,2500ms;回波链长8~12。

  • 3.优缺点 主要优点是扫描时间显著缩短。主要缺点是流动和运动伪影增加;在T2WI上脂肪信号高而难与水肿等鉴别。


Ir ti stir

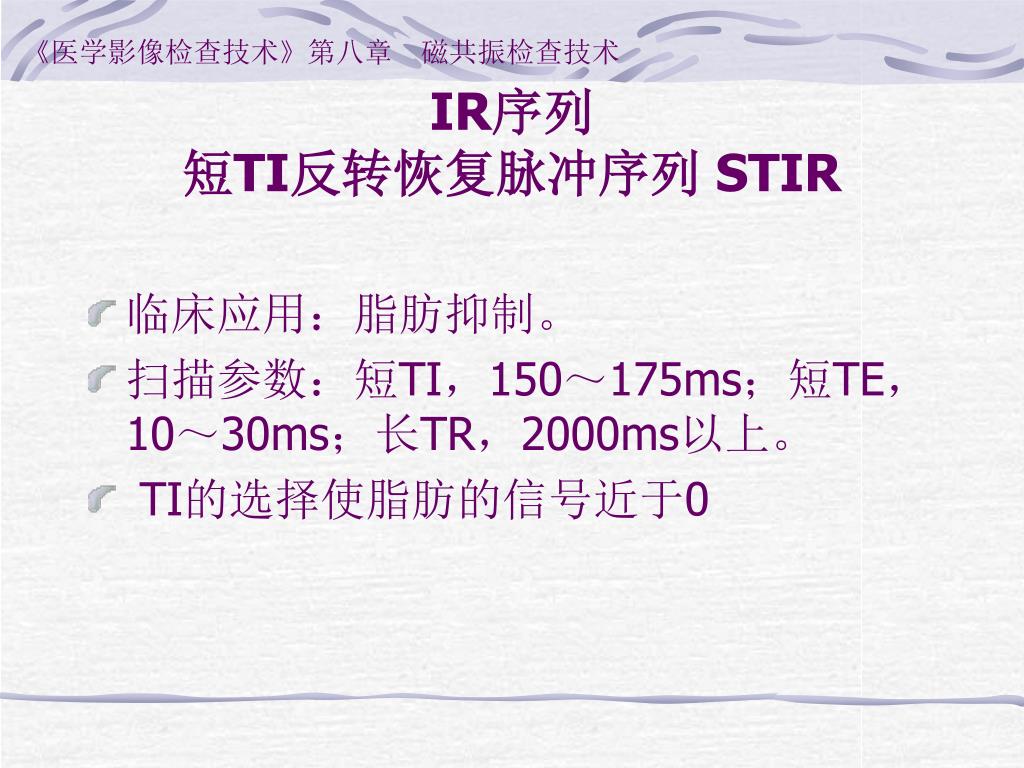

IR序列短TI反转恢复脉冲序列 STIR

  • 临床应用:脂肪抑制。

  • 扫描参数:短TI,150~175ms;短TE,10~30ms;长TR,2000ms以上。

  • TI的选择使脂肪的信号近于0


Ir flair

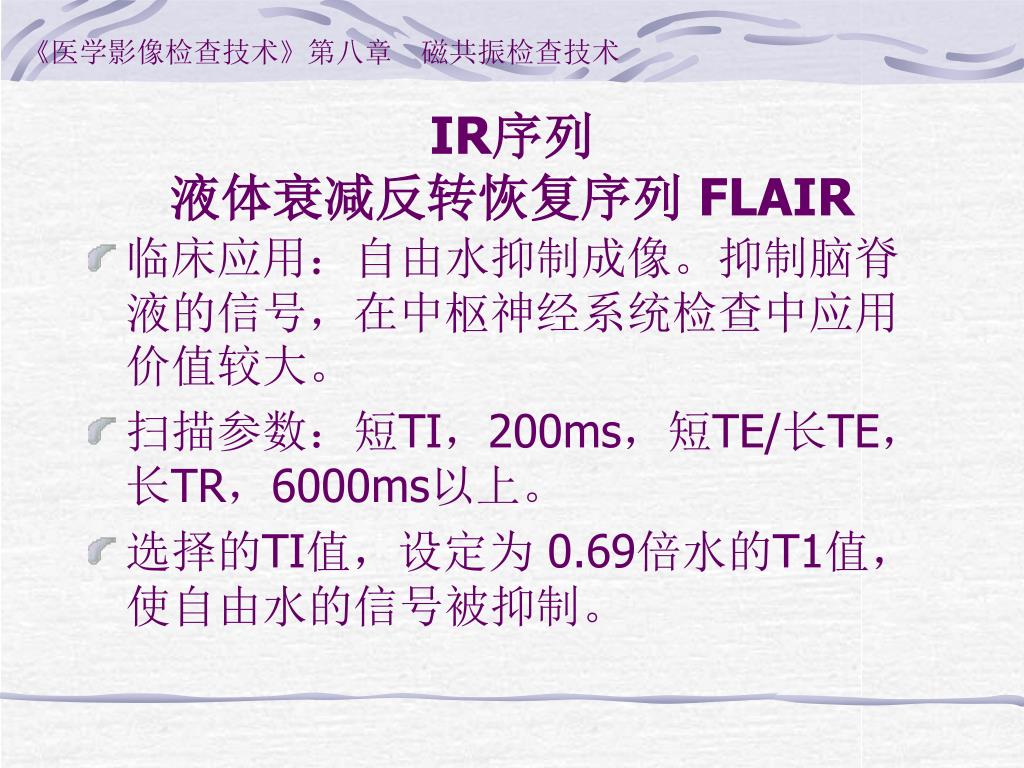

IR序列液体衰减反转恢复序列 FLAIR

  • 临床应用:自由水抑制成像。抑制脑脊液的信号,在中枢神经系统检查中应用价值较大。

  • 扫描参数:短TI,200ms,短TE/长TE,长TR,6000ms以上。

  • 选择的TI值,设定为 0.69倍水的T1值,使自由水的信号被抑制。


Mri

T1WI T2WI FLAIR


Mri

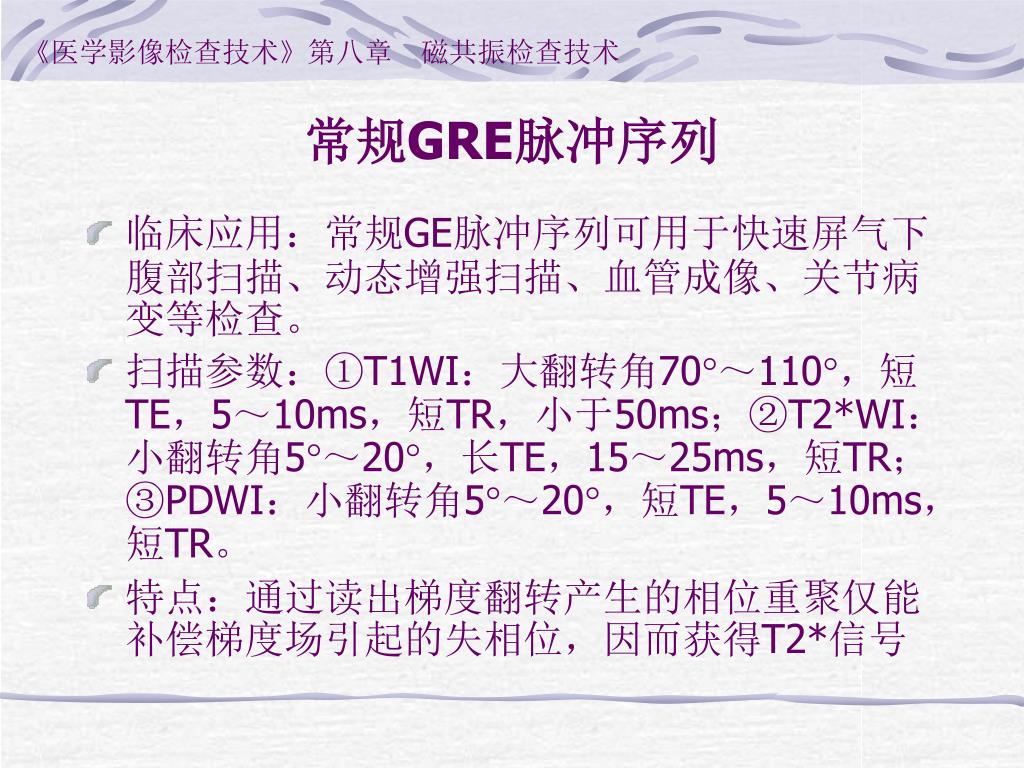

常规GRE脉冲序列

  • 临床应用:常规GE脉冲序列可用于快速屏气下腹部扫描、动态增强扫描、血管成像、关节病变等检查。

  • 扫描参数:①T1WI:大翻转角70~110,短TE,5~10ms,短TR,小于50ms;②T2*WI:小翻转角5~20,长TE,15~25ms,短TR;③PDWI:小翻转角5~20,短TE,5~10ms,短TR。

  • 特点:通过读出梯度翻转产生的相位重聚仅能补偿梯度场引起的失相位,因而获得T2*信号


Mri

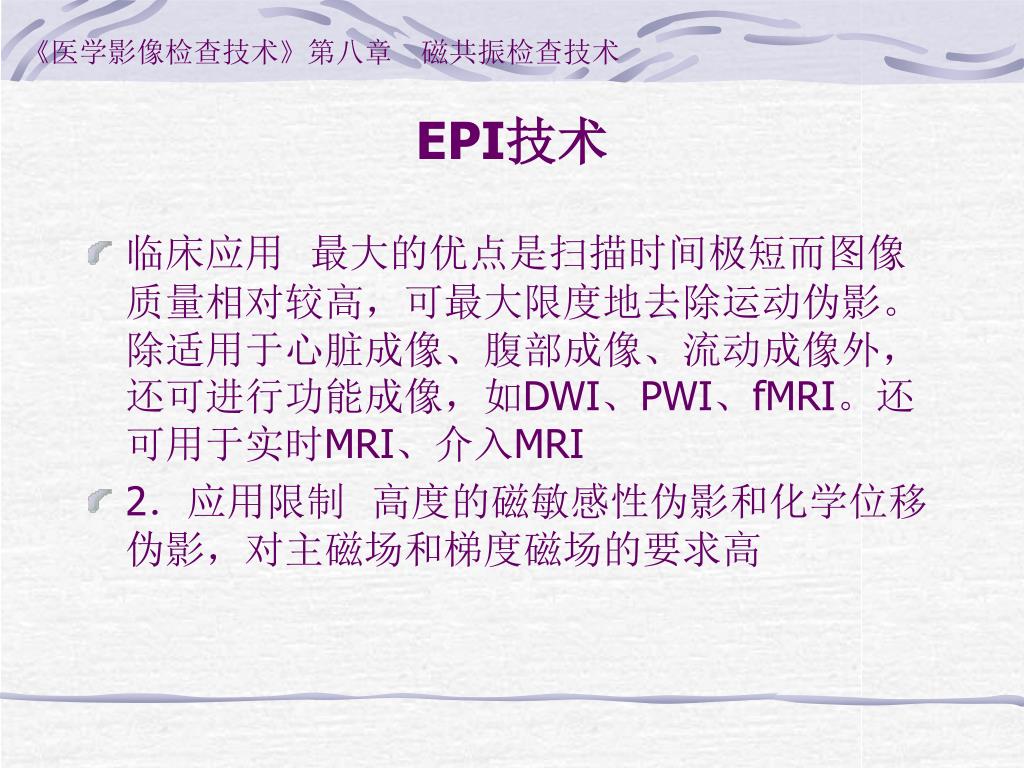

EPI技术

  • 临床应用 最大的优点是扫描时间极短而图像质量相对较高,可最大限度地去除运动伪影。除适用于心脏成像、腹部成像、流动成像外,还可进行功能成像,如DWI、PWI、fMRI。还可用于实时MRI、介入MRI

  • 2.应用限制 高度的磁敏感性伪影和化学位移伪影,对主磁场和梯度磁场的要求高


Mri

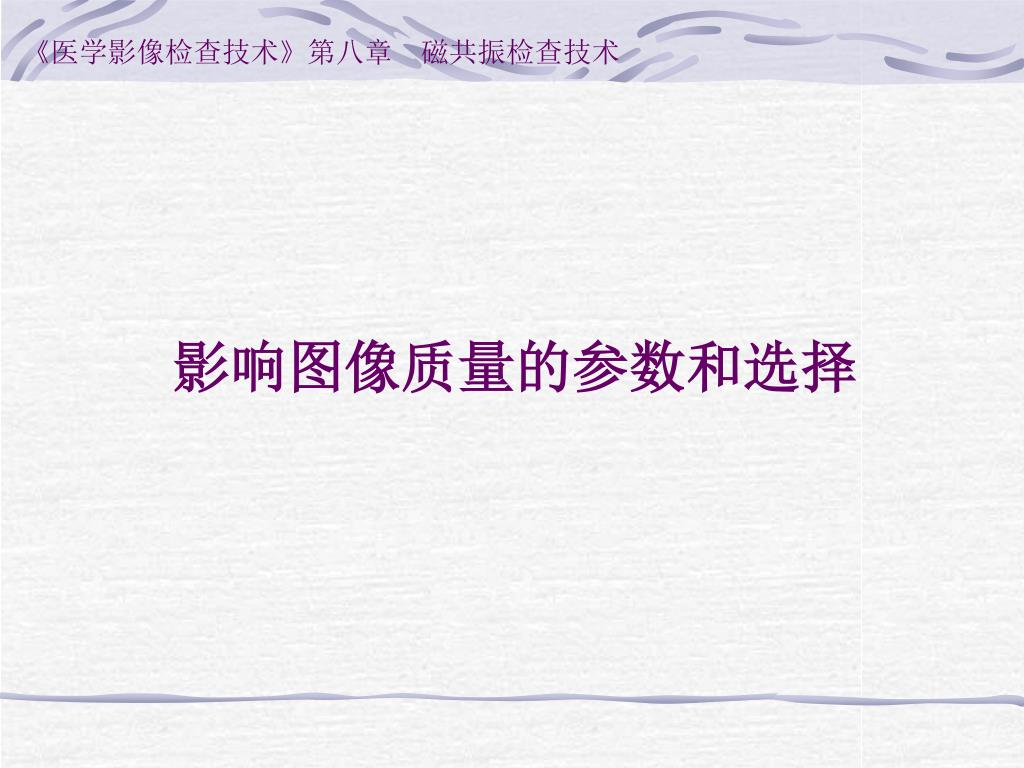

影响图像质量的参数和选择


Mri

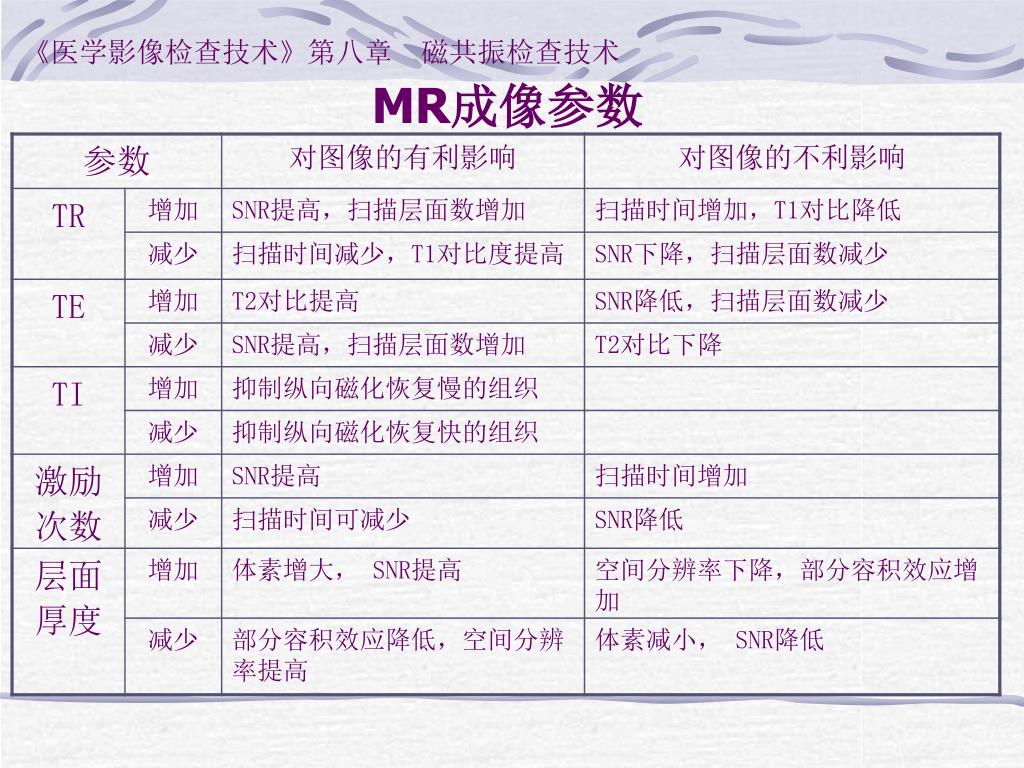

MR成像参数


Mri

MR成像参数


Mri

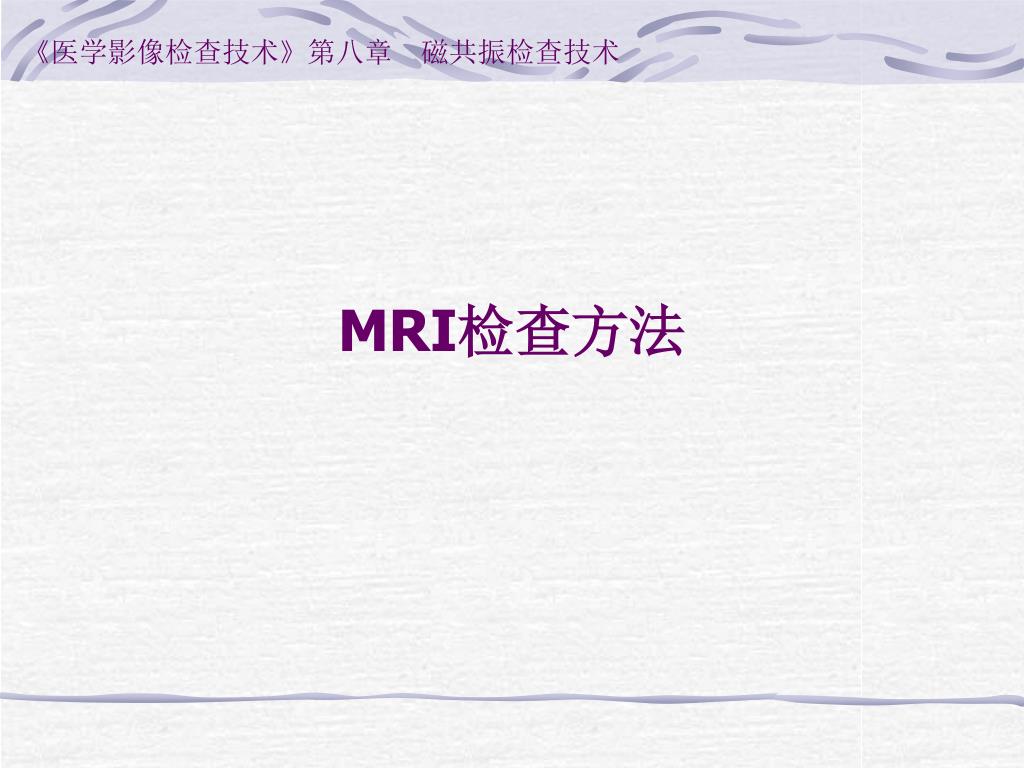

MRI检查方法


Mri

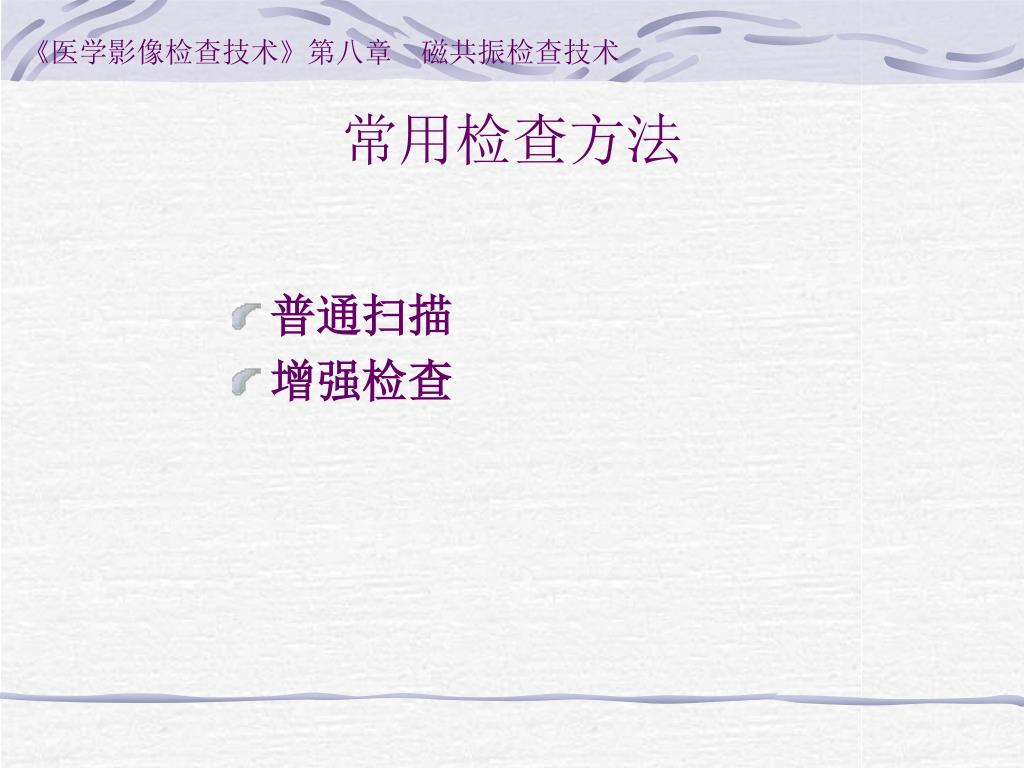

常用检查方法

  • 普通扫描

  • 增强检查


Mri

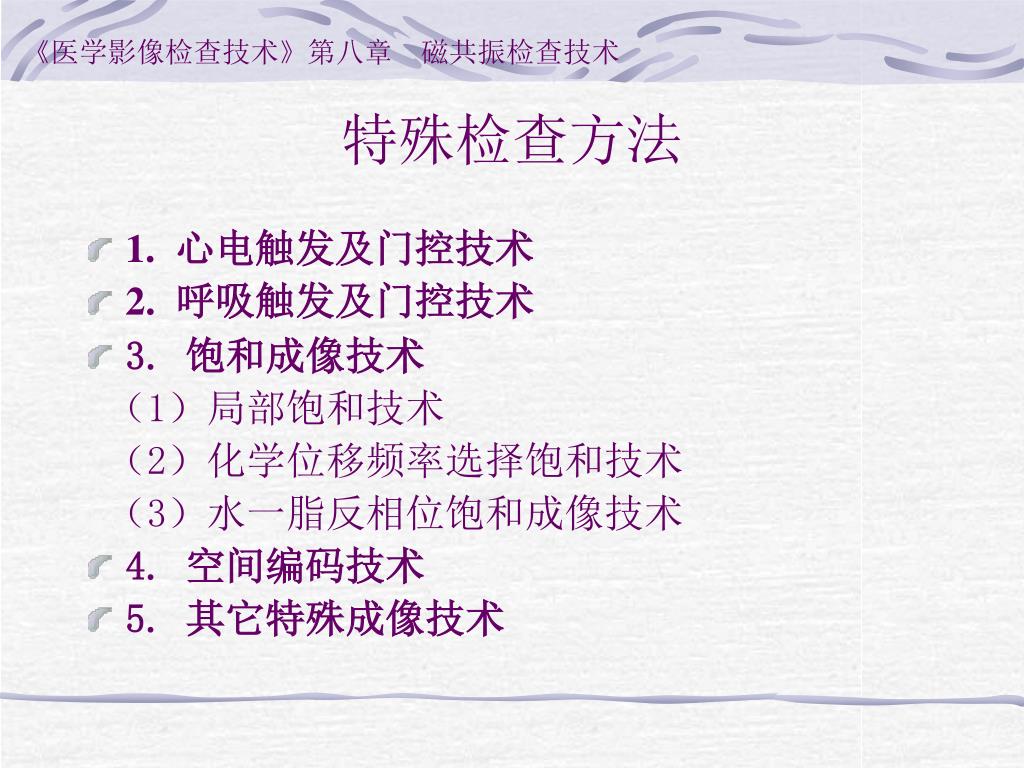

特殊检查方法

  • 1. 心电触发及门控技术

  • 2.呼吸触发及门控技术

  • 3. 饱和成像技术

    (1)局部饱和技术

    (2)化学位移频率选择饱和技术

    (3)水一脂反相位饱和成像技术

  • 4. 空间编码技术

  • 5. 其它特殊成像技术


Mri

MRI对比剂


Mri

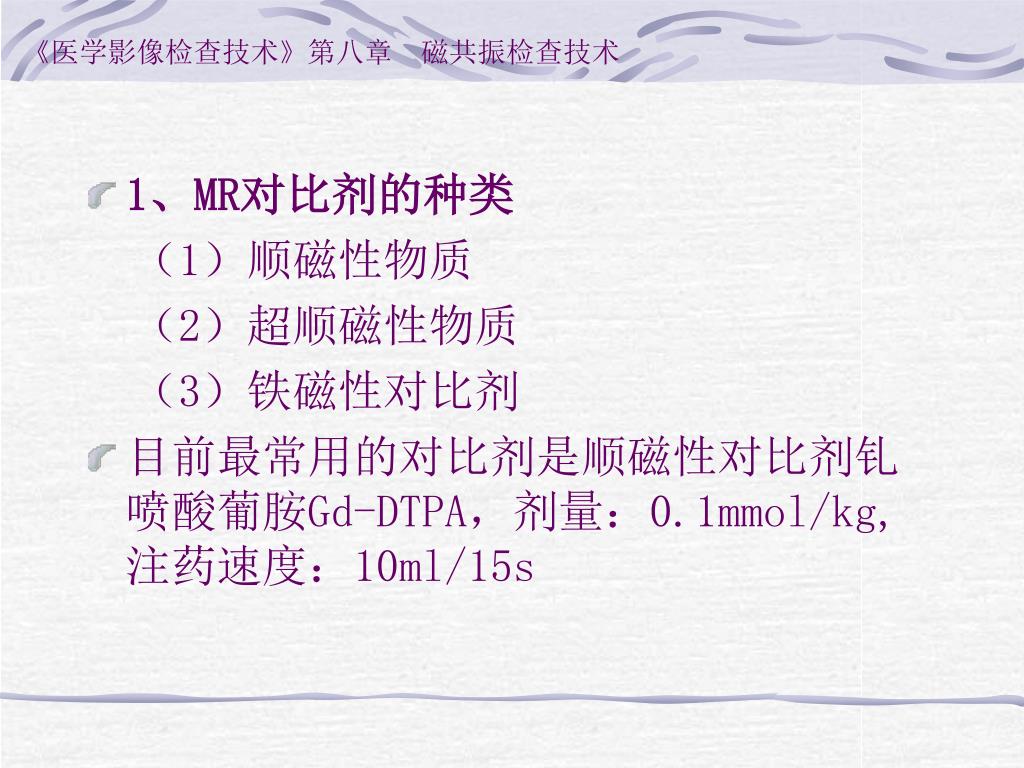

  • 1、MR对比剂的种类

    (1)顺磁性物质

    (2)超顺磁性物质

    (3)铁磁性对比剂

  • 目前最常用的对比剂是顺磁性对比剂钆喷酸葡胺Gd-DTPA,剂量:0.1mmol/kg, 注药速度:10ml/15s


Mri

  • 2、 MR对比剂增强原理

  • 顺磁性对比剂Gd-DTPA:从静脉注射对比剂后, Gd-DTPA经过血液循环达到身体各部位组织,改变局部组织的磁环境,缩短组织的驰豫时间

  • 主要缩短组织T1值,所以增强时只扫描T1WI


Mri

  • 3、MR对比剂增强效果分析

    中枢神经系统Gd-DTPA增强效果分析:

    (1)正常鼻甲、副鼻窦、鼻咽粘膜、软腭明显增强,作为增强效果的评价标志;

    (2)Gd-DTPA不能透过正常的血脑屏障,当颅内肿瘤未破坏血脑屏障时,肿瘤不增强;

    (3)颅脑肿瘤在注药后1-40分钟扫描,必要时采取动态增强或延迟扫描;

    (4)椎管内肿瘤注药后立即扫描;


Mri

脑胶质瘤


Mri

  • 4. MRI对比剂副反应

  • 产生机制

    A、物理作用

    B、化学作用

    C、过敏反应


Mri

  • 副反应的种类和发生率

    A、皮肤症状(荨麻疹、瘙痒、皮疹、皮肤红)

    B、消化道症状(胀气、呕吐、腹痛、腹泻)

    C、中枢神经症状(头痛、头晕、痉挛)

    D、循环系统症状(心悸、低血压)

    E、呼吸系统症状(呼吸困难、鼻炎)


Mri

  • 副反应的预防

    (1)给药前应详细了解病人的一般情况,特别是对比剂副反应发生的危险因素。

    (2)给药时 为了防止副反应发展为重度,对比剂注入时要观察病人的一般情况。

    (3)给药后 检查结束,应了解病人情况。对引起较严重副反应的病人,要给予继续观察和必要的治疗。


Mri

THE END
