Presentation Transcript

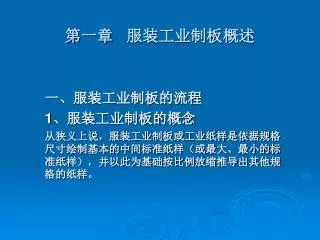

第一章 服装工业制板概述

一、服装工业制板的流程

1、服装工业制板的概念

从狭义上说,服装工业制板或工业纸样是依据规格尺寸绘制基本的中间标准纸样(或最大、最小的标准纸样),并以此为基础按比例放缩推导出其他规格的纸样。


2、服装工业制板方式和流程种类

  • (1)、客户提供样品(Sample)及订单(Order)

  • (2)只有订单和款式图或服装效果图和结构图但没有样品

  • (3)仅有样品而无其他任何资料


1 sample order
(1)客户提供样品(Sample)及订单(Order)

  • ①分析订单②、分析样品:③、确定中间标准规格:④、确定制板方案

  • ⑤、绘制中间规格纸样⑥、封样品的裁剪、缝制和后整理⑦、依据封样意见共同分析⑧、推板⑨、检查全套纸样是否齐全:⑩、制定工艺说明书和绘制一定比例的排料图:


2)只有订单和款式图或服装效果图和结构图但没有样品

  • ①、详细分析订单

  • ②、详细分析订单上的款式图或示意图(Sketch)

  • ③、其余各步骤基本与第一种情况的流程③(含③)以下一致。只是对步骤⑦要多与客户沟通,最终达到共识。


3)仅有样品而无其他任何资料

  • ①、详细分析样品结构:②、面料分析:③、辅料分析④、其余各步骤基本与第一种情况的流程③(含③)以下一致,进行裁剪、仿制(俗称“扒样”)。


二、服装工业纸样的分类

工业纸样主要分成:裁剪纸样和工艺纸样

(一)、裁剪纸样

1、面料纸样:一般是加有缝份或折边等的毛板纸样。2、衬里纸样:衬里纸样与面料纸样一样大。3、里子纸样:很少分割,里子缝份比面料纸样的缝份大0.5~1.5cm,在有折边的部位(下摆和袖口)里子的长短比衣身纸样少。4、衬布纸样:衬布有有纺或无纺、可缝或可粘之分。

5、内衬纸样:比里子纸样稍大些。6、辅助纸样:起到辅助裁剪作用,多数为毛板。


1 2 3 4
1、修正纸样:用于校正裁片。2、定位纸样:净样和毛样之分,主要用于半成品中某些部件的定位。3、定型纸样:只用在缝制加工过程中,保持款式某些部位的形状,应选择较硬而又耐磨的材料。4、辅助纸样:与裁剪用纸样中的辅助纸样有很大的不同,只在缝制和整烫过程中起辅助作用。

(二)、工艺纸样


三、服装工业制板的方法

  • 服装工业制板的方法归纳有两大类:平面构成法和立体构成法。平面构成法又有人工制板法和计算机制板法。

    (一)人工制板法

  • 采用的方法有比例法和原型法。

    (二)计算机制板法

  • 人直接与计算机进行交流,依靠计算机界面上提供的各种模拟工具在绘图区制出需要的纸样,主要是模仿人工制板法。


§2、服装工业制板毛板制作

一、缩水率

二、热缩率

★※三、缝份

★※四、对位点(刀眼)

五、布纹方向标志线

※六、常规款式挂面设计


1、缩水率:2、测试方法S= ×100%S----经向或纬向尺寸变化率(%);L1---浸水前经向或纬向的平均长度;L2---浸水后经向或纬向的平均长度;3、样板的计算方法设成品长度=L,经向缩水率=S%,则样板长度= L×(1+ S%)。

一、 缩水率


1、热缩率:2、测试方法R= ×100%R----经向或纬向尺寸变化率(%);L1---浸水前经向或纬向的平均长度;L2---浸水后经向或纬向的平均长度;3、样板的计算方法设成品长度=L,经向缩水率=R%,则样板长度= L×(1+R%)。

二、热缩率


三、缝份

1、缝份的形状(见图1.2.1)

(1)、装里布时,纸样缝份要点:相关缝份部位之间的缝份形状为90º或钝角。

(2)、不装里布时,纸样缝份要点:相关缝份部位之间的缝份形状为锐角。

2、缝份的数值

(1)、面布:


  • 2)、里布

  • 水平方向:每个缝份量=面部缝份量+0.2

  • 垂直方向:(见图1.2.2)短衣服:有座势1

  • 袖山部位:(见图1.2.3)


四、对位点

1、对位点

保证充分的吻合而设置的对准相互位置的点。

2、对位点画法

对位点记号应与衣片弧线相垂直,(前对位点只作一个记号,后对位点要作2个平行记号。)

3、对位点位置:肩缝


、袖山----袖笼(见图1.2.5)

吃势集中于袖山部分;后吃势>前吃势;袖底无吃势。1.2处大约占40%~45%,后片占20%,前片即为0.3cm。

图1.2.5 袖山与袖窿对位图


、领身---领窝(见图1.2.6)

图1.2.6 领身---领窝对位


五、布纹标志线

只标注直丝绺的方向,标志线应延伸至纸样的轮廓线,以使排板时能方便、准确的掌握丝绺。

图1.2.7 布纹标志线


六、常规款式挂面设计

  • 关门领(见图1.2.8中的①)

  • 加≤1(一般0.3cm)松量,目的:挂面与里布缝合后一定松量,因为缝合后用蒸汽熨烫时,面料会缩短,故应将挂面内缝先增长。

  • 2、翻折领(见图1.2.8中的②)

图1.2.8 常规挂面制图方法
