Presentation Transcript

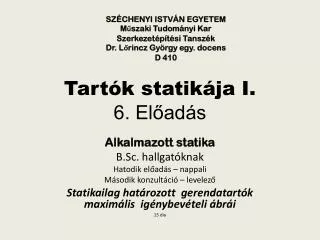

Tart k statik ja i 6 el ad s

Széchenyi István Egyetem

Műszaki Tudományi Kar

Szerkezetépítési Tanszék

Dr. Lőrincz György egy. docens

D 410

Tartók statikája I.6. Előadás

Alkalmazott statika

B.Sc. hallgatóknak

Hatodik előadás – nappali

Második konzultáció – levelező

Statikailag határozott gerendatartók maximális igénybevételi ábrái

15 dia


Hat s br k leterhel se

Hatásábrák leterhelése

A külső teher jellege:

koncentrált erők

Egymásra halmozás!


Hat s br k leterhel se1

Hatásábrák leterhelése

A külső teher megoszló

Csak a folytonos függvények

integrálhatók!


Hat s br k m rt kad leterhel se

Hatásábrák mértékadó leterhelése

A hatásábra derékszögű háromszög alakú

Esetleges teher!

Azt a teherhelyzetet kell

megkeresnünk, amelyből

a legnagyobb igénybevétel

keletkezik!

Lehetséges, hogy egy erő

nincs a hatásábra fölött,

mert ezáltal nagyobb hatás

keletkezik!

Parciális teher.


Hat s br k m rt kad leterhel se koncentr lt er kkel

Hatásábrák mértékadó leterhelésekoncentrált erőkkel

A hatásábra általános háromszög alakú


Hat s br k m rt kad leterhel se koncentr lt er kkel1

Hatásábrák mértékadó leterhelésekoncentrált erőkkel

Általános szabály: a legnagyobb ordináta fölött egy

koncentrált erőnek kell állnia. - A tehercsoportot moz-

gassukΔx értékkel jobbra, és írjuk fel a hatás változását.

Viszonyított súlyok törvénye:


Hat s br k m rt kad leterhel se egyenletesen megoszl parci lis teherrel

Hatásábrák mértékadó leterheléseegyenletesen megoszló parciális teherrel


A maxim lis ig nybev telek sz m t sa konzoltart

A maximális igénybevételek számításaKonzoltartó

Egyenletesen megoszló q totálteher valamint F1 és F2 koncentrált erők.

Leterhelés: a tartó vége és a K km. között minél több erő legyen!

Egyéb mérlegelési lehe-tőség nincs!


A maxim lis ig nybev telek sz m t sa k tt masz tart

A maximális igénybevételek számításaKéttámaszú tartó

Terhelés: két nem megfordítható koncentrált erő

Maximális nyomatékok


A maxim lis ig nybev telek sz m t sa k t t masz tart

A maximális igénybevételek számításaKét támaszú tartó

Maximális nyomatékok két koncentrált erő esetében

Ha a teher megfordítható, akkor az ábrát a középen húzott

függőlegesre tükrözni kell!


A maxim lis ig nybev telek sz m t sa k tt masz tart1

A maximális igénybevételek számításaKéttámaszú tartó


A maxim lis ig nybev telek sz m t sa k tt masz tart2

A maximális igénybevételek számításaKéttámaszú tartó

Maximális nyomatékok három

nem megfordítható koncent-

rált erő esetében.

Az egyes parabolák maximuma

a tartó közepétől ti/2

távolságra van.


A maxim lis ig nybev telek sz m t sa k tt masz tart3

A maximális igénybevételek számításaKéttámaszú tartó


A maxim lis ig nybev telek sz m t sa k tt masz tart4

A maximális igénybevételek számításaKéttámaszú tartó

Maximális nyíróerőábra egyenletesen megoszló

állandó és esetleges teherből


A maxim lis ig nybev telek sz m t sa k tt masz tart5

A maximális igénybevételek számításaKéttámaszú tartó

A fentiekből következik

az un. fordított vonat

kötélpoligonja szerkesztés.


A maxim lis ig nybev telek sz m t sa k tt masz tart6

A maximális igénybevételek számításaKéttámaszú tartó
