PLD (tex. PAL). Typiskt 8 st logikelement Teknik : AND-OR array. William Sandqvist william@kth.se. CPLD (tex. MAX). Typiskt 64 Macroceller Teknik: AND-OR array. William Sandqvist william@kth.se. FPGA (tex. Cyclone II). Typiskt 50000 logikelement Teknik: MUX array.
E N D

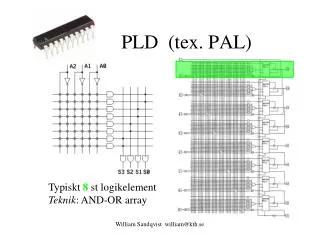

PLD (tex. PAL) Typiskt 8 st logikelementTeknik: AND-OR array William Sandqvist william@kth.se
CPLD (tex. MAX) Typiskt 64 Macroceller Teknik: AND-OR array William Sandqvist william@kth.se
FPGA (tex. Cyclone II) Typiskt 50000 logikelement Teknik: MUX array William Sandqvist william@kth.se
Rätt verktyg … Man skall väl inte skjuta mygg med luftvärnskanon – när det finns myggsprej? Vad är rätt verktyg för digital designkursen … William Sandqvist william@kth.se
MAX CPLD och Breakoutboard Med ett breakoutboard kan mananvända kopplingsdäck till komponenter som egentligen är avsedda för ytmontering på kretskort. Det kan vara bekvämt vid utprovningen av sin konstruktion. Vid digital design laborationen bygger Du ett kod-lås. William Sandqvist william@kth.se
Cyclone II FPGA development board I Datorteknik-kursen möter Du det här kortet. Cyclone II Du kommer att skriva program för en32 bitars processor, Nios-processorn, som är uppbyggd av logik-element inuti en FPGA. För att arbeta med en FPGA behöver man oftast ett färdigt utvecklingskort. William Sandqvist william@kth.se
