Zilog z80 formatos de instrucci n

ZILOG Z80Formatos de instrucción

Alberto de Miguel Valdunciel

Miriam Aguado Gago

Fernando Martín Sánchez


Introducci n

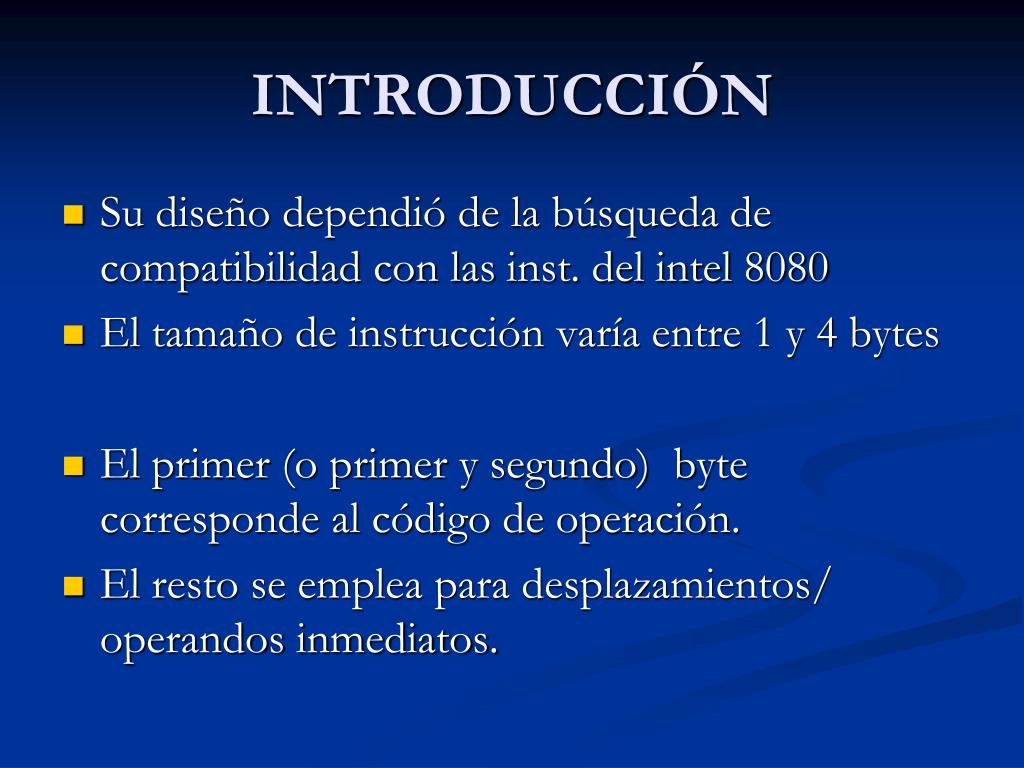

INTRODUCCIÓN

  • Su diseño dependió de la búsqueda de compatibilidad con las inst. del intel 8080

  • El tamaño de instrucción varía entre 1 y 4 bytes

  • El primer (o primer y segundo) byte corresponde al código de operación.

  • El resto se emplea para desplazamientos/ operandos inmediatos.


Lectura de instrucciones

Lectura de instrucciones

  • Al ser el Z-80 un procesador de 8 bits, cada vez que accede a memoria lee un byte ( código de operación o dato).

  • 2^8 =256 Lo cuál permitiría codificar hasta 256 instrucciones distintas

  • El Z-80 tiene más de 256 inst. , lo que le obliga a usar códigos de operación de más de un byte en algunos casos.


Tipos de instrucciones

Tipos de instrucciones

  • Carga e intercambio

  • Aritméticas y lógicas

  • Rotación y desplazamiento

  • Manipulación de bits

  • Salto , llamada y retorno.

  • Entrada y salida

  • Control de CPU


An lisis de las instrucciones

Análisis de las instrucciones

  • Para decodificar la instrucción, analizamos los dos primeros bits.

  • Estos dos bits codifican 4 casos :

    • 00,01,10,11


Instrucciones de carga entre registros ld

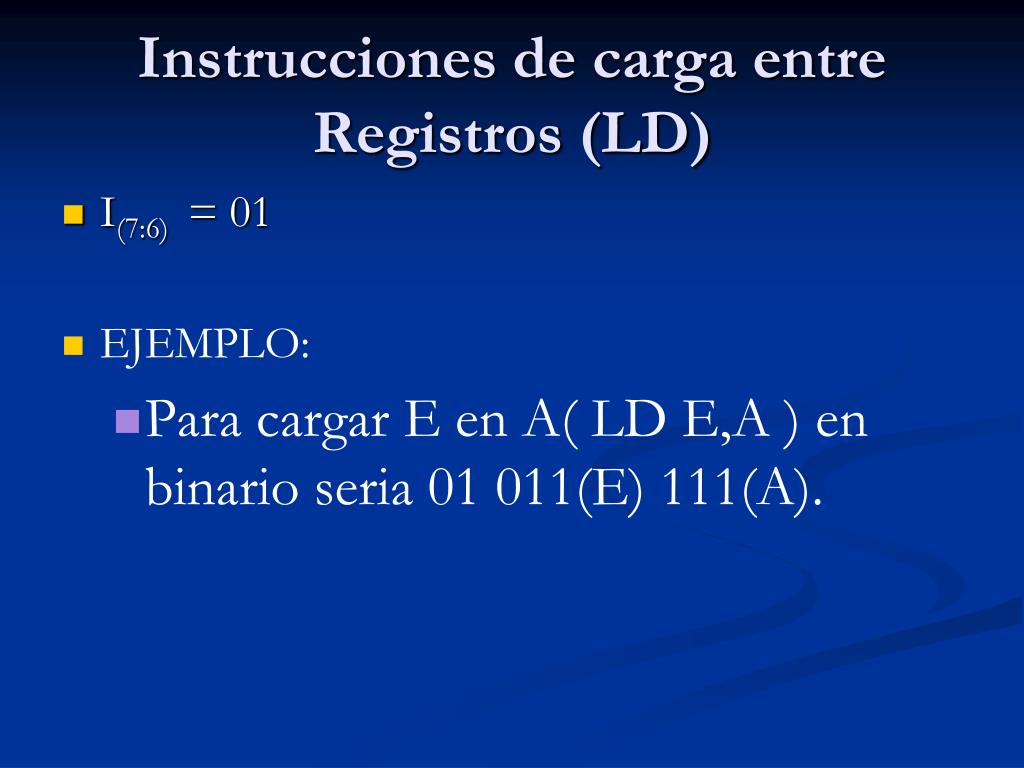

Instrucciones de carga entre Registros (LD)

  • I(7:6) = 01

  • EJEMPLO:

    • Para cargar E en A( LD E,A ) en binario seria 01 011(E) 111(A).


Instrucciones arim ticas y l gicas de 8 bits

Instrucciones ariméticas y lógicas de 8 bits

  • I(7:6) = 10

  • EJEMPLO:

  • ADD A,r Suma del contenido del registro A con el contenido del registro r: 10 000 r

  • Para multiplicar por dos A(111), seria ADD A,A y en binario 10 000 111


Zilog z80 formatos de instrucci n

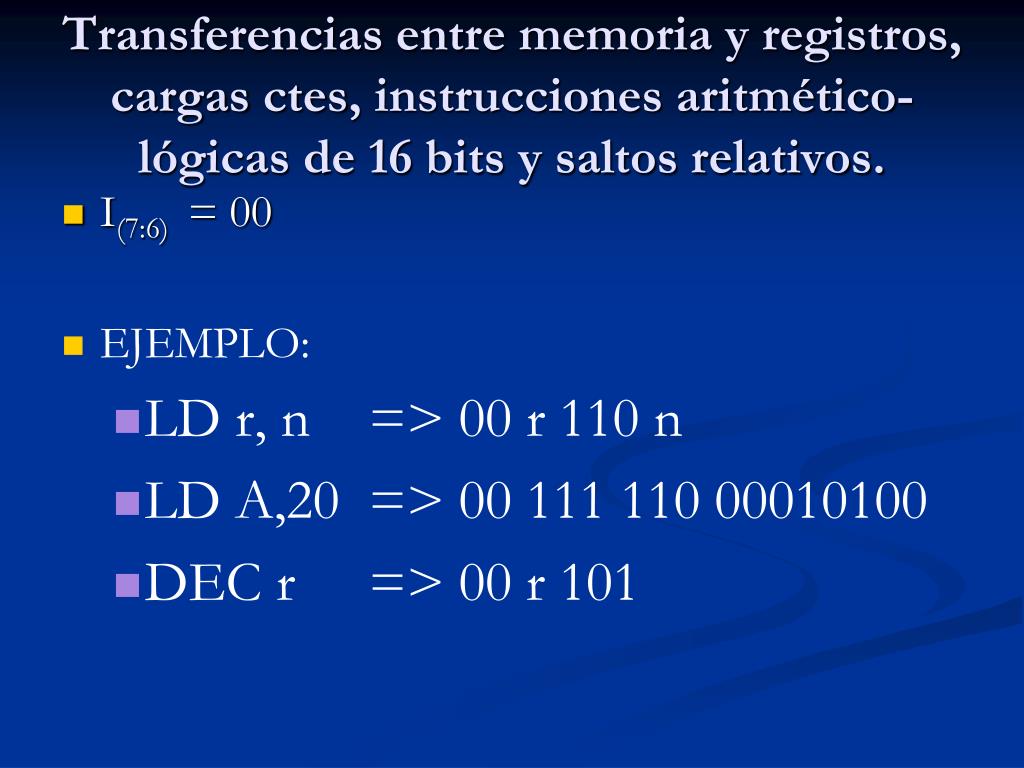

Transferencias entre memoria y registros, cargas ctes, instrucciones aritmético-lógicas de 16 bits y saltos relativos.

  • I(7:6) = 00

  • EJEMPLO:

    • LD r, n => 00 r 110 n

    • LD A,20=> 00 111 110 00010100

    • DEC r => 00 r 101


Salto absoluto llamada y retorno de subrutina manejo de pila

Salto absoluto, llamada y retorno de subrutina, manejo de pila.

  • I(7:6) = 11

  • Código de operación: DD, FD, ED, CB

  • EJEMPLO:

    • PUSH BC => 11 00 0101


A adidas en el z80

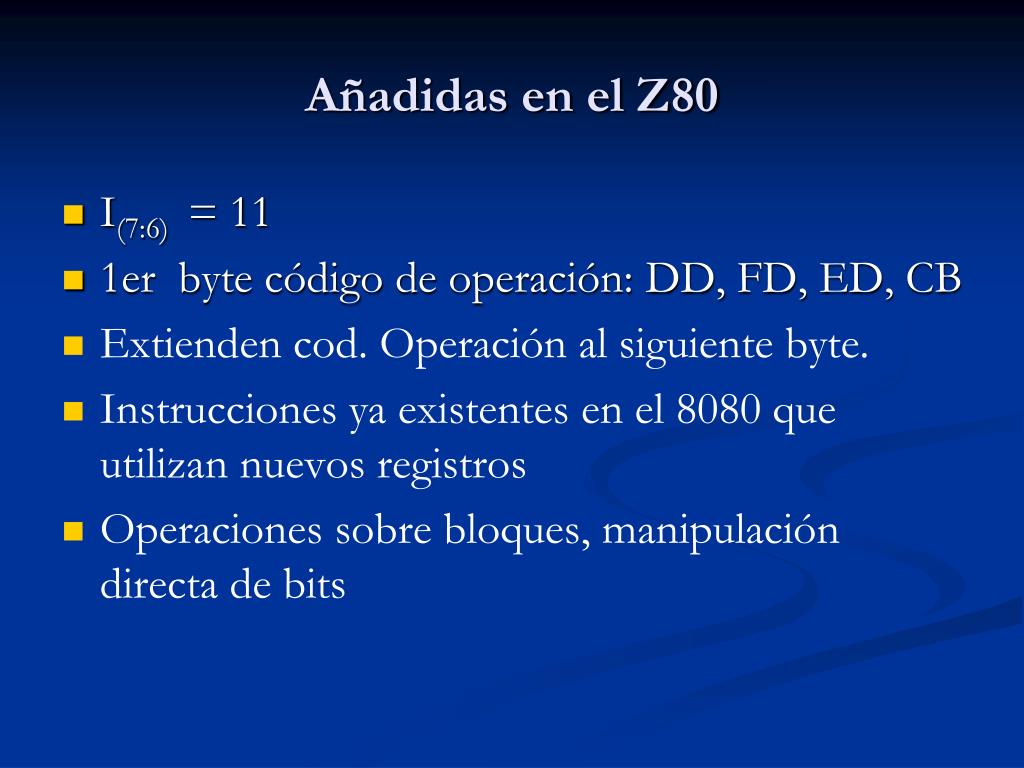

Añadidas en el Z80

  • I(7:6) = 11

  • 1er byte código de operación: DD, FD, ED, CB

  • Extienden cod. Operación al siguiente byte.

  • Instrucciones ya existentes en el 8080 que utilizan nuevos registros

  • Operaciones sobre bloques, manipulación directa de bits


Bibliograf a

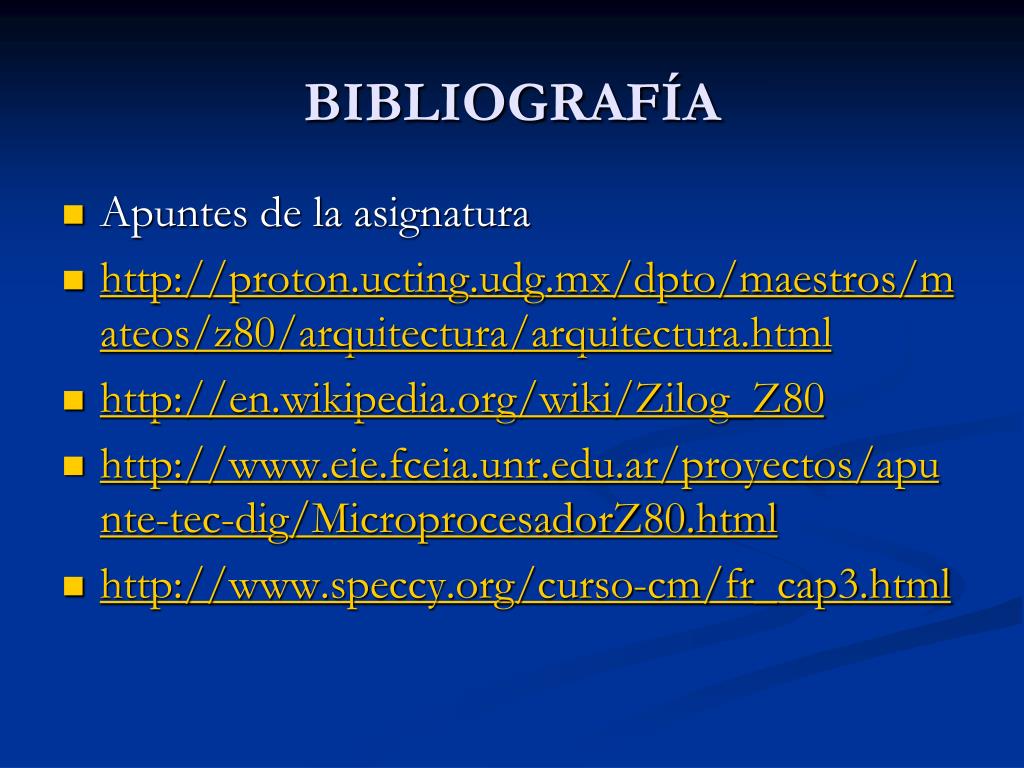

BIBLIOGRAFÍA

  • Apuntes de la asignatura

  • http://proton.ucting.udg.mx/dpto/maestros/mateos/z80/arquitectura/arquitectura.html

  • http://en.wikipedia.org/wiki/Zilog_Z80

  • http://www.eie.fceia.unr.edu.ar/proyectos/apunte-tec-dig/MicroprocesadorZ80.html

  • http://www.speccy.org/curso-cm/fr_cap3.html
