1. www.eposignal.ru Блок коррекции БК

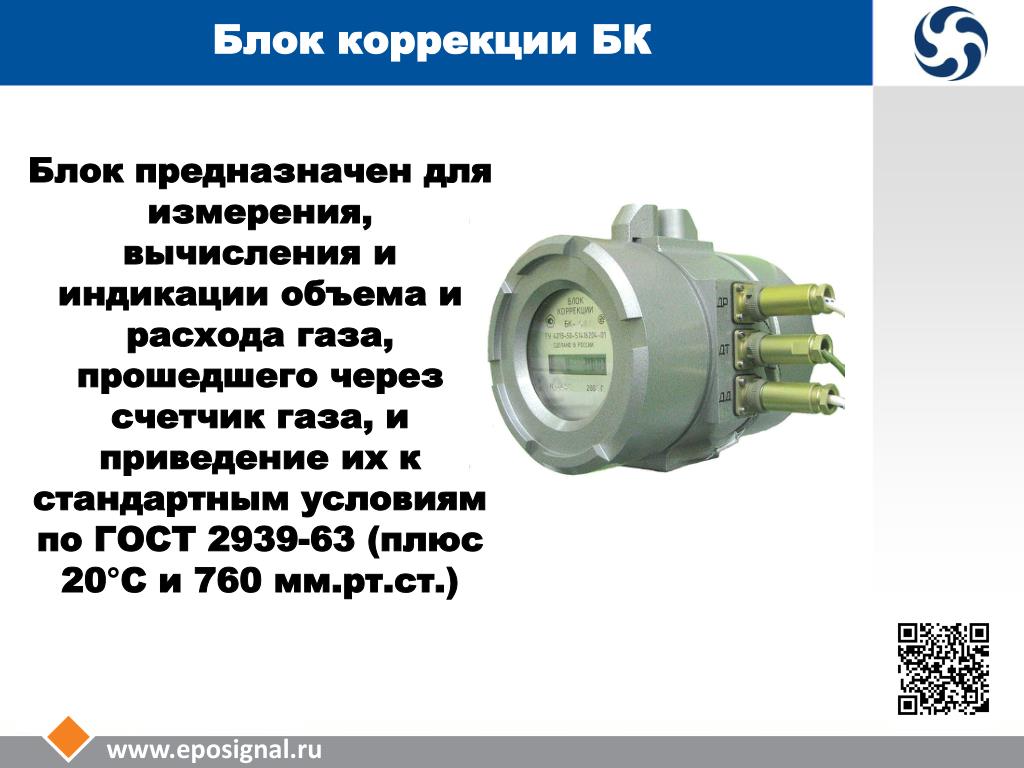

2. Блок коррекции БК Блок предназначен для измерения, вычисления и индикации объема и расхода газа, прошедшего через счетчик газа, и приведение их к стандартным условиям по ГОСТ 2939-63 (плюс 20°С и 760 мм.рт.ст.) www.eposignal.ru

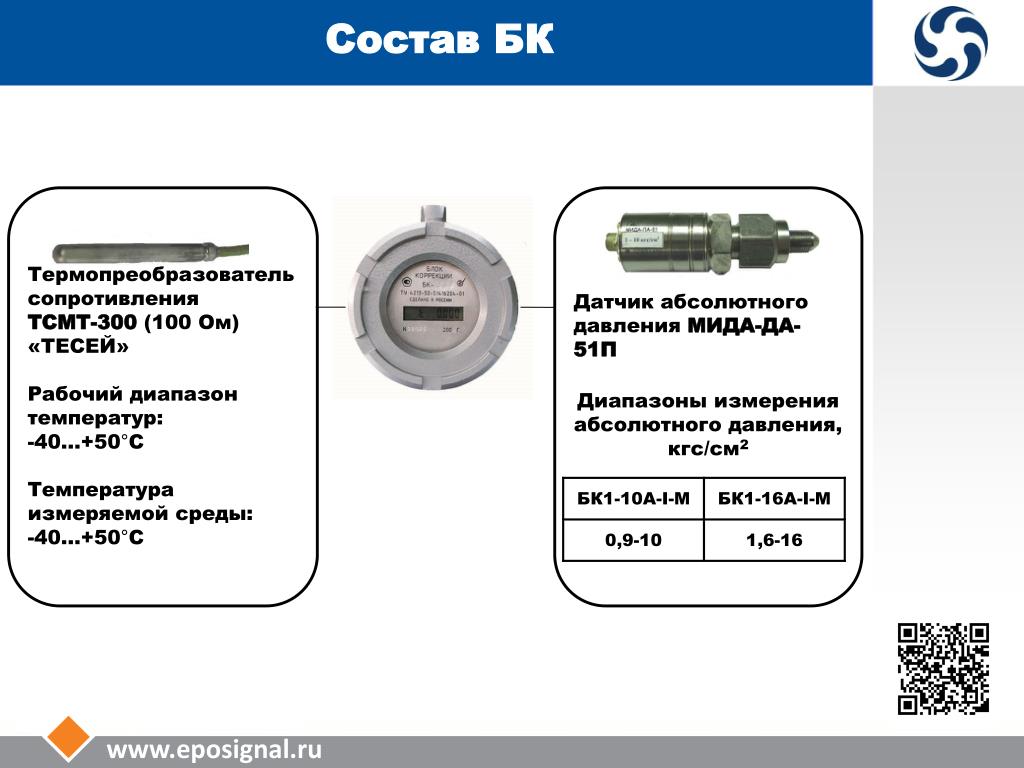

3. Состав БК Термопреобразователь сопротивления ТСМТ-300 (100 Ом) «ТЕСЕЙ» Рабочий диапазон температур: -40…+50°С Температура измеряемой среды: -40…+50°С Датчик абсолютного давления МИДА-ДА-51П Диапазоны измерения абсолютного давления, кгс/см2 www.eposignal.ru

4. Совместимость СТГ Tz/Fluxi Delta RVG СГ 16 МТ TRZ www.eposignal.ru

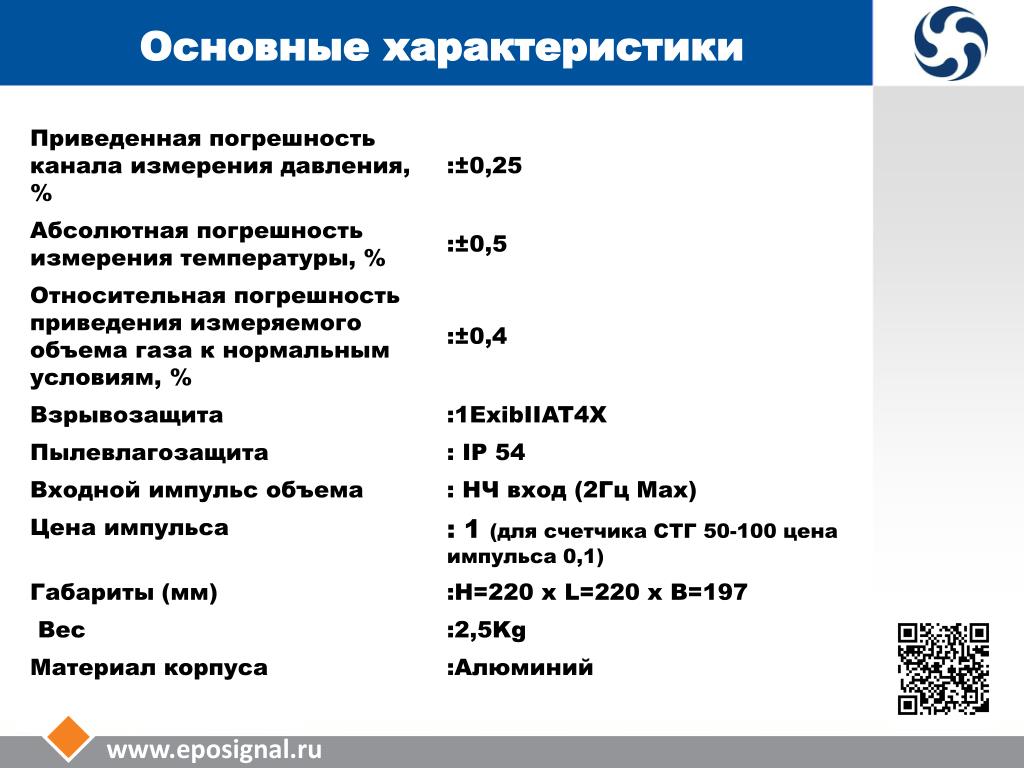

5. Основные характеристики www.eposignal.ru

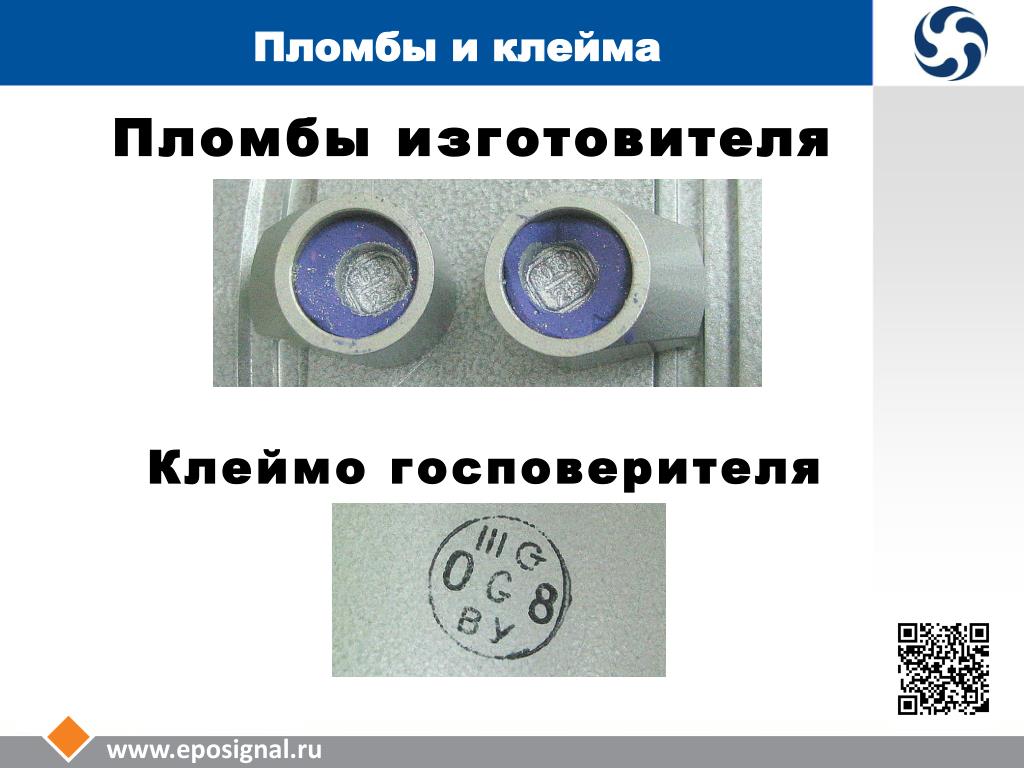

6. Пломбы и клейма Пломбы изготовителя Клеймо госповерителя www.eposignal.ru

7. Обратный шильдик • Напряжение: 18 В • Сила тока: 47 мА • Мощность: 0,66 Вт • Емкость: 100 пФ • Индуктивность: 3,3 мкГн www.eposignal.ru

8. Датчик температуры • Датчик температуры представляет собой термопреобразователь сопротивления ТСМТ-300, приемная часть которого расположена в протекающем газовом потоке. • Прибор преобразует значение температуры в соответствующее ей значение сопротивления, величина которого поступает в вычислитель. www.eposignal.ru

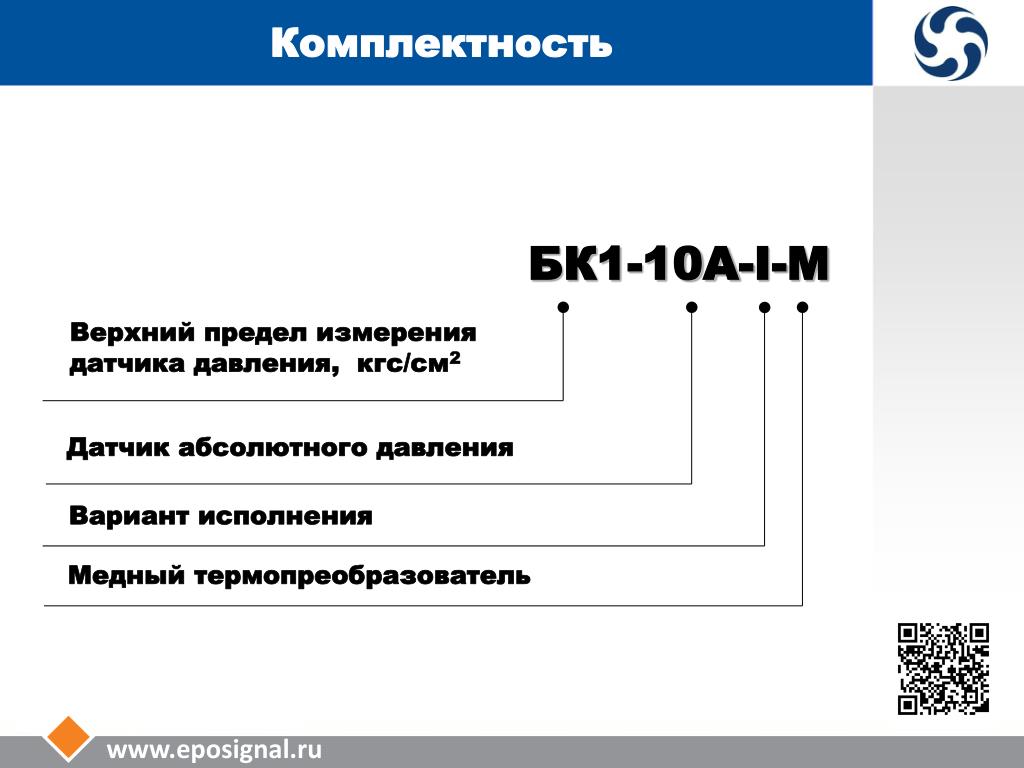

9. Комплектность БК1-10А-I-М Верхний предел измерения датчика давления, кгс/см2 Датчик абсолютного давления www.eposignal.ru Вариант исполнения Медный термопреобразователь

10. Формула коэффициента коррекции где Тc – температура при стандартных условиях, равная 293,15°К; Рc – давление при стандартных условиях, равное 0,1013МПа; Кэ – коэффициент сжимаемости газа определяемый по ГОСТ 30319.2-96; Тз – заданная температура газа, oК. Метод расчета коэффициента сжимаемости - NX 19 мод. www.eposignal.ru

11. Периодичность опроса и отсечки www.eposignal.ru Блок опрашивает датчики: - в штатном режиме: 1 раз в 30 секунд; - при отсутствии расхода: 1 раз в 30 минут; - при низком расходе: 1 раз в 30 секунд после 2-го импульса

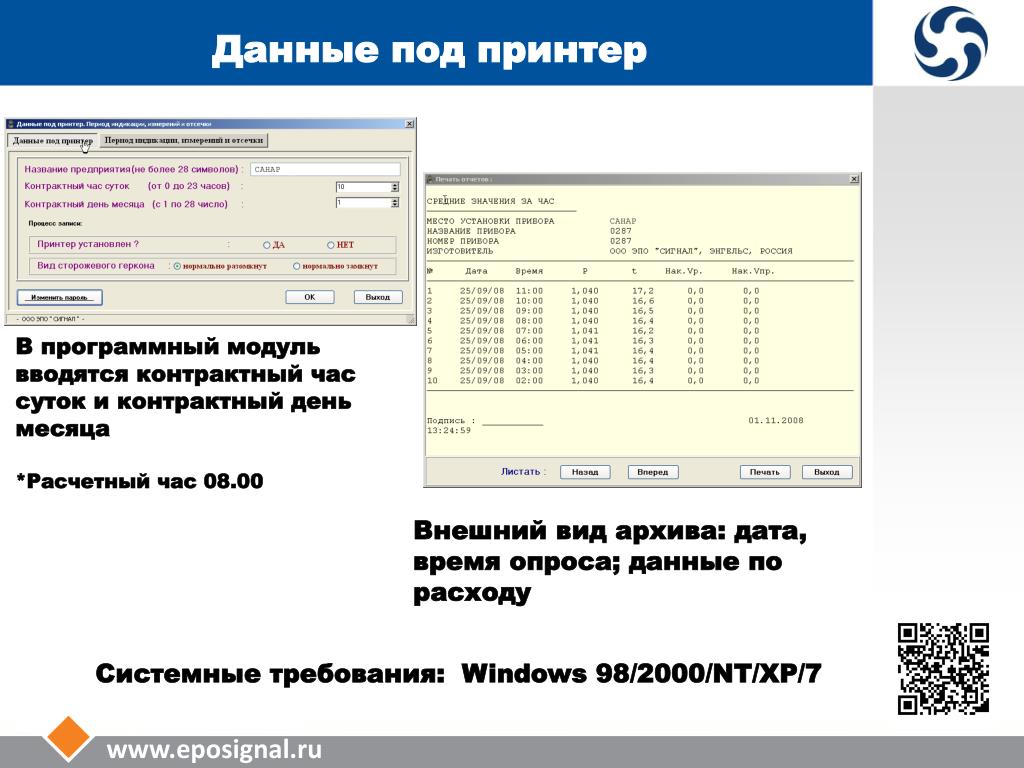

12. Данные под принтер В программный модуль вводятся контрактный час суток и контрактный день месяца *Расчетный час 08.00 www.eposignal.ru Внешний вид архива: дата, время опроса; данные по расходу Системные требования: Windows98/2000/NT/XP/7

13. Глубина архива Ежечасно, с архивированием среднечасовых параметров глубиной 1080 часов (45 суток); Ежесуточно, с архивированием среднесуточных параметров глубиной 100 суток; Ежемесячно, с архивированием основных параметров глубиной 25 месяцев; Архив нештатных ситуацийглубиной 300 записей (ситуаций) с фиксированием времени и даты нештатных ситуаций; www.eposignal.ru

14. Входы/выходы RS 232 Переходник под модем Переходник под принтер Шнур USB(по отдельному заказу) www.eposignal.ru

15. Вычисляемые параметры • Приведенный объемгаза • Приведенный расход газа • Рабочий объем газа • Рабочий расход газа www.eposignal.ru

16. Разъемы и клеммы • Разъемы RS 7 под: • Датчик расхода • Датчик температуры • Датчик давления www.eposignal.ru • Разъем RS 232

17. Разъемы RS 4/RS 7 (цоколевка) Д Питание положительное входящее Питание положительное выходящее Питание отрицательное входящее Питание отрицательное выходящее Экран Д Д Питание положительное входящее Питание положительное выходящее Питание отрицательное входящее Питание отрицательное выходящее Т www.eposignal.ru

18. Плата питания В плате питания используется литиевая батарея ER 26500/C1 производства ф. Minamoto (СПб) Срок службы батареи 5 лет www.eposignal.ru
