铜线及铜箔介绍. 漆包線 种类. 一、聚乙烯甲醛漆包銅線 (PVF) 二、聚酯漆包銅線 (PEW) 三、聚胺酯漆包銅線 (UEW) 四、尼龍外被聚胺酯漆包銅線 (UEW ＋ NY) 五、尼龍外被聚酯漆包銅線 (PEW ＋ NY) 六、直焊變性聚亞胺酯漆包銅線 (SEIW) 七、聚酯亞胺漆包銅線 (EIW) 八、醯胺亞胺外被變性聚酯漆包銅線 (EAIW) 九、聚 酰 胺亞胺酯漆包銅線 (AIW) 十、尼龍熱熔漆包銅線 (NFW) 十一、絞合漆包銅線 (LITZ) 十二、自融性漆包銅線 (R*-SB) 十三、 三层绝缘线. PVF 聚乙烯甲醛漆包銅線.
E N D
漆包線种类 一、聚乙烯甲醛漆包銅線(PVF) 二、聚酯漆包銅線(PEW) 三、聚胺酯漆包銅線(UEW) 四、尼龍外被聚胺酯漆包銅線(UEW＋NY) 五、尼龍外被聚酯漆包銅線(PEW＋NY) 六、直焊變性聚亞胺酯漆包銅線(SEIW) 七、聚酯亞胺漆包銅線(EIW) 八、醯胺亞胺外被變性聚酯漆包銅線(EAIW) 九、聚酰胺亞胺酯漆包銅線(AIW) 十、尼龍熱熔漆包銅線(NFW) 十一、絞合漆包銅線(LITZ) 十二、自融性漆包銅線(R*-SB) 十三、三层绝缘线
PVF聚乙烯甲醛漆包銅線 耐溫等級：105度 絕緣說明： PVF其絕緣層為Polyvinyl acetal和Phenolic 樹脂組成，是最早被應用於製造漆包線 絕緣漆的合成材料中的一種，推出以後 已廣泛應用於薄膜絕緣。 特性： (a)PVF具有良好捲纏性、密著性、耐磨 性及耐溶劑特性。 (b)能與大部份凡立水或含浸合成材料相 容。 (c)能與變壓器油相容。 應用範圍： 充油變壓器、馬達等。
PEW聚酯漆包銅線 耐溫等級：155/180度 絕緣說明： PEW其絕緣層為Polyester樹脂，溫度 等級達155度，具有良好溫度穩定性及 絕緣特性。 特性： (a)具有良好之抗Crazing特性、耐磨性 、耐化學藥性及溫度穩定特性。 (b)其物理特性如可繞性、耐磨耗及密 著性，皆優於PVF線種。 應用範圍： 馬達、微型馬達、變壓器。
UEW聚胺酯漆包銅線 耐溫等級：130/155/180度 絕緣說明： UEW其絕緣層在360~400度具有良好直接 焊鍚性，廣泛應用於線圈及馬達繞組。 特性： (a)具有良好直焊性，繞線加工過程中可免 剝除皮膜之動作，有效提高工作效率。 (b)在高頻下，具有良好‘Q’值(品質因素)特 性 (c)具有良好密著性及捲繞性。 (d)對一般含浸凡立水所使用之溶劑及硬化劑，具有良好耐溶劑特性。 應用範圍： 高頻線圈及變壓器、繼電器、磁化線圈、 螺形線圈、點火線圈。
UEW＋NY尼龍外被聚胺酯漆包銅線 耐溫等級：130~155度 絕緣說明： UEW＋NY為雙層可焊絕緣，尼龍外被 最主要的功能是在生產密度較高的線， 能減少繞線摩擦，減少容積率及幫助 快速繞線。 特性： (a)高速捲繞或自動繞線時具有極佳之繞線性。 (b)能提供生產密度較高之線圈及繞組。 (c)在高頻下具有良好‘Q’值特性。 (d)耐溶劑性佳，對一般含浸凡立 水所 使用之溶劑及硬化劑具有良好之阻 抗。 應用範圍： 繼電器、點火線圈、微型變壓器
PEW＋NY尼龍外被聚酯漆包銅線 耐溫等級：155度 絕緣說明： PEW＋NY為典型雙層絕緣構造，其耐 溫及機械特性皆優於PEW線種。 特性： (a)具有極佳之繞線性，耐磨特性良 好， 適合於高速捲繞或自動繞線 (b)具有良好之耐溫特性及機械特性。 應用範圍： 馬達及線圈、繼電器、分數馬力電 動機、乾式變壓器及密封式線圈。
SEIW直焊變性聚亞胺酯漆包銅線 耐溫等級：180度 絕緣說明： SEIW其絕緣組成為變性聚亞胺酯，被 設計應用於直焊及耐熱阻抗較高之繞 線組合，其特別高的溫度指數，較傳 統直焊漆有較佳的熱性能。 特性： (a)優良耐熱性及抗化學藥品性。 (b)物理特性適用於大部分的線圈使用。 (c)可直焊於450~510度。 應用範圍： 高壓線圈、繼電器、變壓器、手工具 機馬達、電子線圈等。
EIW聚酯亞胺漆包銅線 耐溫等級：180度 絕緣說明： EIW於180度連續操作運轉時具有良好 溫度、穩定性及絕緣特性。 特性： (a)良好之皮膜密著性、耐熱性及耐化學藥品特性。 (b)具有良好之絕緣特性及電暈抵抗 應用範圍： 馬達、微型馬達、變壓器、繼電器、 密閉式馬達、手工具機馬達、分數馬 力電動機、積分馬達電動機。

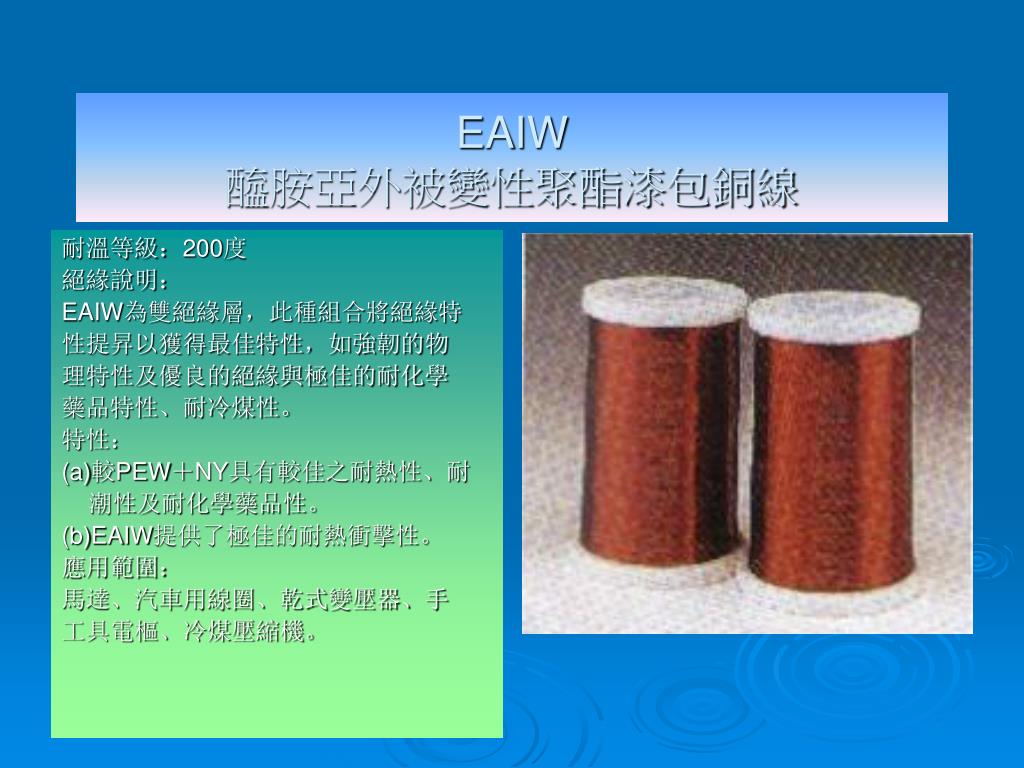

EAIW醯胺亞外被變性聚酯漆包銅線 耐溫等級：200度 絕緣說明： EAIW為雙絕緣層，此種組合將絕緣特 性提昇以獲得最佳特性，如強韌的物 理特性及優良的絕緣與極佳的耐化學 藥品特性、耐冷煤性。 特性： (a)較PEW＋NY具有較佳之耐熱性、耐 潮性及耐化學藥品性。 (b)EAIW提供了極佳的耐熱衝擊性。 應用範圍： 馬達、汽車用線圈、乾式變壓器、手 工具電樞、冷煤壓縮機。
AIW聚醯胺亞胺酯漆包銅線 耐溫等級：220度 絕緣說明： AIW具有極佳之耐溫、耐機械及耐化 學藥品特性，被用以設計來抵抗嚴苛 之使用環境。 特性： (a)良好耐化學藥品特性，能與大部份 的溶劑、含浸凡立水相容。 (b)極佳之耐磨特性、適用於嚴格之繞 線成形過程。 (c)具有卓越的密著性、耐熱特性。 應用範圍： 汽車用線圈、手工具機馬達、馬達、 乾式變壓器、高負荷馬達等。
NFW尼龍熱熔漆包銅線 耐溫等級：105度 絕緣說明： NFW其絕緣層為尼龍系列熱熔型之聚 醯胺樹脂。被設計為定溫下皮膜融化， 使線圈熔斷以保護過載時線圈過熱燃 燒起火。 特性： (a)具有過載起火之保險功能，在運轉 溫度激增至約200度時，皮膜自動融 化，將由迴路中電流激增 使銅線熔 斷，距此有NFW繞製之變壓器，將 可避免燃繞起火。 應用範圍： 家用電器等之變壓器。
LITZ絞合漆包圓銅線 耐溫等級： 依選定之漆包線線材而訂。 絕緣說明： 依不同應用場合有多種不同絕緣線材 的選擇，且保有各漆包線材之優點。 特性： (a)可平衡磁通鏈與阻抗，使電流均 勻 地分佈於導體上，可降低因集 膚效 應所產生的高頻功率損失。 (b)具有良好的阻抗穩定性，其交、直 流阻抗比不隨波動。 應用範圍： 高頻線圈、寬度線圍、電磁爐線圈 、高頻電源供應器等。
R*-SB自融性漆包銅線 R*表示各種類型合成絕緣樹脂。 耐溫等級： 依選定之底層絕緣線材而訂，有130、 155、180、200、220度等之耐溫等級。 絕緣說明： R*-SB其組成依不同應用場合，有多種 不同絕緣線材的選擇，絕緣層可選擇 UEW、PEW、EIW、SEIW、EAIW、 AIW，自融層則有溶劑融著及加熱融 著。 特性： (a)線圈可依融著層定型，可免含浸定 型手續。 (b)具有良好繞線特性，能承受高速自 動繞線之作業。 應用範圍：電感器、音圈等。
三重绝缘线 此为日本古河电工开发出来的一种三层绝缘漆包线，它的漆包厚度是一般线的3-5 倍，可以承受较高的绝缘试验电压，所以绕制变压器时，可以不包层间绝缘胶带。 丝包线（USTC） 多股线外加丝线被覆或多股线中加一条丝线，以增加强度，而不易被接断。
UEW 聚胺脂漆包銅線 一、易著性、高頻電氣性能優良。 二、因能不剝皮做焊接工作，故可提高工作效率。 三、高週波特性優越。 四、耐熱性較合成樹脂漆包線(P.V.F)優越。 五、耐酒精性溶劑較一般漆包線差，但並不影響。 特點 一、通信機器的線圈。 二、電算機用的線圈。 三、中頻、高頻線圈。 用 途
性能参数 一、厚度
三、针孔 1.不拉伸和拉伸3%的长度时测量。 2.取试 样 一 根铜线，先在125±3℃温度下保温10min ，在不经受任何拉伸和弯曲的情况下，然后浸入浓度为0.2%的食盐水中。食盐水中应先滴人适量的3%酚酞酒精溶液指示剂。试验时，溶液接正极，试样接负极，施加12V直流电压，检查加电压lmin内试样上所产生的针孔数，0.063mm 及以下的漆包线，取长约1.5m 试样，浸入食盐水中的长度为1m，0 .063mm 以上的漆包线取长约6m试样，浸入食盐水中的长度为5 m。
四、可（直）焊性 • 要求铜线进入一定温度的锡溶液中，外面的有机绝缘层可以很快去除。 • 变压器的锡温一般在400 ℃。 • 浸锡后的铜线要光滑、皮膜残留少。
五、外观、尺寸 • 外观：表面光滑，没有颜色异常，没有皮膜脱落、伤迹污损和突起。 • 尺寸 线径：在规格书的范围内。 绝缘膜厚度：在规格书的范围内。 漆包线最大外径：在规格书的范围内。
六、可撓性 伸長法：導體直徑為0.35mm 以下者施行之，由同一捲軸取長35cm 之試料3 根，分別訂其標線距離為250mm，然後以300mm/min 以下之拉伸速率將其拉到規定值後，使用15倍放大鏡觀查有否深及導體之裂痕。 繞捲法：從同一線軸上取適當長度試片3 根，各以自身周長纏繞規定直徑之帄滑面圓棒上1 匝，使其彼此緊密接觸，再以目視檢查漆膜有無深及導體之龜裂。 七、密著性 針對導體直徑1.60mm 以下者進行，從同一線軸上取長約35cm 之試片3 根，各標線距250mm，以約4m/s 之拉伸速率拉斷後，使用約15 倍放大鏡檢查漆膜有無龜裂而露出導體。
九、耐热冲击性（以155 ℃线材介绍） • 伸長法：導體直徑0.08~0.35mm 者，在同一線軸上取長約35cm 之試料3 根，標250mm 之標線距離，以300mm/min 以下之伸長速率拉伸至下表規定值后，置於175 ±5℃恆溫爐中加熱1 小時，然后取出放至常溫，再以約15 倍放大鏡檢查試片之漆膜是否產生可見導體之龜裂。 • 纏繞法：導體直徑在0.37mm 以上者，從同一線軸上取長約50cm 之試料3 根，將其緊密繞捲於規定直徑之光滑圓棒上10 匝，置於175 ±5℃恆溫爐中加熱1 小時，待試料恢復常溫后，以目視檢查試料之漆膜是否產生可見導體之龜裂。
扁平线 特点 1.减小趋肤效应 2.填充率高 3.大电流
漆包線生産流程圖 眼模檢查 Φ8mm 銅杆來料檢查 C A 拉絲液 檢查 Φ半成品裸 銅線檢查 B D ●包裝標識 ●外觀 ●尺寸 ●導電率 ●抗張強度 ●伸長率 ●銅成份 ●硬度 ●尺寸 ●光滑度 ●外觀 ●尺寸 ●排線 ●標識 ●溫度 ●濃度 ●PH值 ●導電度 ●細菌含量 F 漆包線成品檢查 凡立水檢查 E ●伸長率 ●回彈角 ●耐刮 ●耐熱沖擊 ●耐軟化性 ●直焊性 ●絕緣破壞電壓 ●介質損耗 ●外觀 ●尺寸 ●針孔 ●標示 ●外觀 ●粘度 ●固含量 8 7 4 10 9 5 2 3 1 6 塗漆:裸铜线經過多次反複塗 漆,形成一定漆膜厚度. 烘烤：炉内的热量将漆料中 的溶剂蒸发掉固化成漆膜 中細拉:从直徑Φ0.90mm铜杆 拉至直徑Φ0.30mm铜線 極細拉:从直徑Φ0.30mm 铜杆拉至所要求之尺寸 退火:裸铜線退火爐软化处理，令 铜线软化，伸長率和柔軟度更好 收線：漆包線按預設的控制 張力均匀地卷绕到线轴上 成品:將卷滿線軸的材經判定 合格後,整齊地放到棧板上. 大拉機:从直徑Φ8mm銅杆 拉至直徑Φ2.6mm铜線 来料：Φ8.0铜杆 中拉機:从直徑Φ2.6mm铜杆 拉至直徑Φ0.90mm铜線
