Yohanes setiawan 07 41010 0005

Seminar Tugas Akhir

Yohanes Setiawan

( 07.41010.0005 )

RANCANG BANGUN APLIKASI PEMETAAN LAYANAN RUMAH SAKIT DARMO SURABAYA DENGAN MENGGUNAKAN TEKNOLOGI LAYAR SENTUH


Latar belakang masalah

LATAR BELAKANG MASALAH

Rawat Inap /

mengnjungi kerabat

Ruangan yang banyak

Kebutuhan akan Rumah Sakit

LOKASI

?

Periksa Kesehatan


Batasan masalah

BATASAN MASALAH

Bentuk peta tiga dimensi (3D) yang dibuat hanya bangunan rumah sakit di awal aplikasi. Setelah masuk pada menu yang dipilih oleh user, peta berubah bentuk dari tiga dimensi menjadi dua dimensi.

Aplikasi menyediakan informasi mengenai lokasi ruangan di dalam rumah sakit.

Aplikasi tidak meyediakan keterangan mengenai kontur bangunan, kontur tanah, dan sejenisnya.

Data real time yang disediakan dalam aplikasi hanyalah data pasien yang menjalankan rawat inap.

Data bangunan diperoleh berdasarkan dengan denah bangunan yang paling baru dan apabila terjadi perubahan, akan dilakukan maintenance data ruangan untuk aplikasi ini.


Tujuan

TUJUAN

Tujuan dari pembuatan aplikasi ini adalah:

Mempermudah pengunjung RS Darmo Surabaya memperoleh informasi letak ruangan layanan RS Darmo maupun ruangan pasien yang akan dibesuk dan juga mempermudah petugas RS Darmo untuk mendapat dan menyediakan informasi detail ruangan dan detail pasien yang diperlukan.


Landasan teori

LANDASAN TEORI

1. SISTEM INFORMASI GEOGRAFIS

2. PEMETAAN DIGITAL

3. DIGITASI MAP INFO

4. DATA GRAFIS, DATA TABULAR, DAN LAYER PETA

5. VB.NET DAN KOMPONEN DUNDAS MAP


1 sistem informasi geografis

1. Sistem Informasi Geografis

  • Sistem informasi geografis adalah sistem berbasis komputer yang digunakan untuk memasukkan, menyimpan, mengelola, menganalisis dan mengaktifkan kembali data yang mempunyai referensi keruangan untuk berbagai tujuan yang berkaitan dengan pemetaan dan perencanaan (Burrough, 1986).


1 sistem informasi geografis1

1. Sistem Informasi Geografis

  • Dengan adanya sistem informasi geografis dapat memvisualisasikan informasi dengan cara baru yaitu mengintegrasikan Peta Digital dengan Database serta pola-pola dan trend-trend yang baru dan dapat mengintegrasikan berbagai macam data yang berhubungan dengan database, gambar visualisasi, koordinat GPS


2 pemetaan digital

2. Pemetaan Digital

  • Peta adalah proyeksi atau gambaran data/detail lapang di atas kertas yang keadannya seperti di lapangan, dan biasanya ukurannya lebih kecil dengan skala tertentu. Sedangkan Pemetaan adalah proses untuk mendapatkan gambaran data/informasi dari permukaaan bumi dalam bentuk peta (Dede, Purnama : 2010).


2 pemetaan digital1

2. Pemetaan Digital

  • Selanjutnya, agar peta yang sudah dibuat dapat digunakan sebagai sumber data atau informasi secara digital atau melalui komputer, maka perlu dilakukan proses digitasi. Digitasi merupakan proses pengkonversian data spasial pada peta ke dalam format digital.


2 pemetaan digital2

2. Pemetaan Digital

  • Sebelum pemasukan data melalui proses digitasi, perlu diperhatikan informasi apa saja yang terdapat pada peta dan untuk tujuan apa pembangunan basis data yang akan disusun, untuk selanjutnya dilakukan pemisahan data dalam layer-layer (Sylva Universitas Lampung : 2007).


3 digitasi dengan map info

3. Digitasi dengan Map Info

  • MapInfo 8.0 adalah software pengolah data spasial yang banyak digunakan dalam analisis Sistem Informasi Geografis. MapInfo merupakan software pengolah data spasial yang terpadu dengan penambahan atribut yang ada dalam data table dengan format .TAB . Melalui software MapInfo, operator dapat membuat, menampilkan, serta mengadakan perubahan atau maintenance terhadap data spasial atau peta (Eddy Prahasta : 2004).


3 digitasi dengan map info1

3. Digitasi dengan Map Info

  • Data Map Info dikelola dan disimpan dalam bentuk tabel. Setiap tabel menggambarkan satu jenis data. Secara logika, data Map Info terdiri dari 2 bagian, yaitu data grafis, yang menyimpan object gambar (area, garis, titik, label, dan lain-lain) dan data tabular atau atribut yang menyimpan nilai dari data grafis tersebut (Nuarsa, I Wayan. 2004).


4 data grafis tabular layer

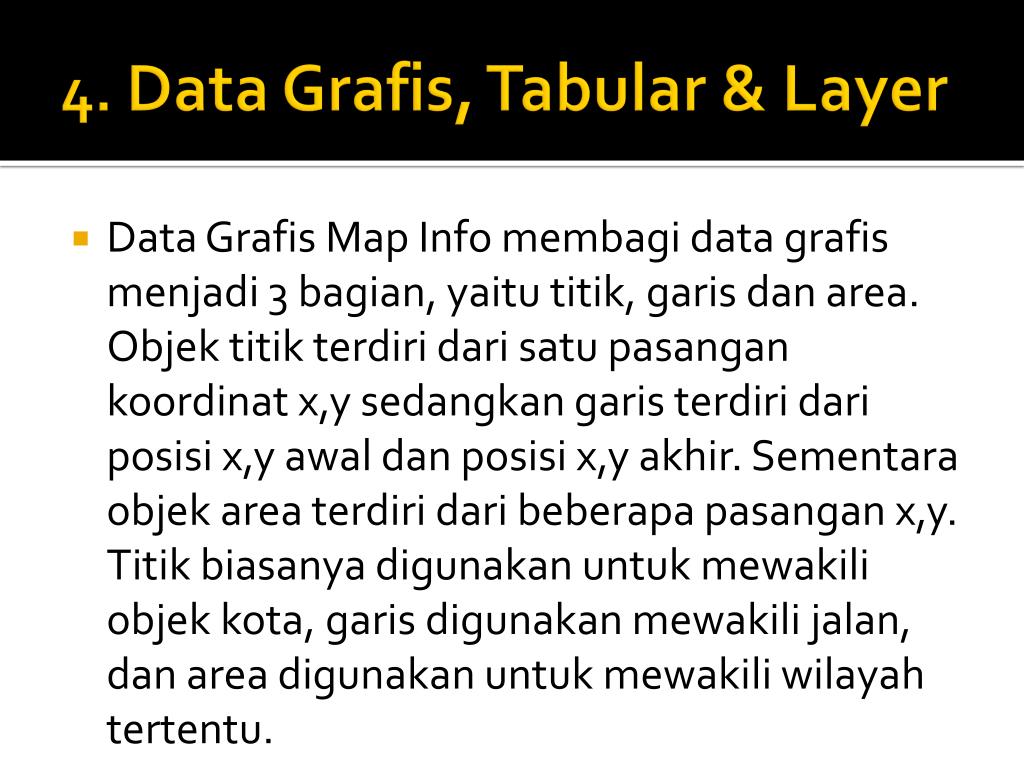

4. Data Grafis, Tabular & Layer

  • Data Grafis Map Info membagi data grafis menjadi 3 bagian, yaitu titik, garis dan area. Objek titik terdiri dari satu pasangan koordinat x,y sedangkan garis terdiri dari posisi x,y awal dan posisi x,y akhir. Sementara objek area terdiri dari beberapa pasangan x,y. Titik biasanya digunakan untuk mewakili objek kota, garis digunakan mewakili jalan, dan area digunakan untuk mewakili wilayah tertentu.


4 data grafis tabular layer1

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

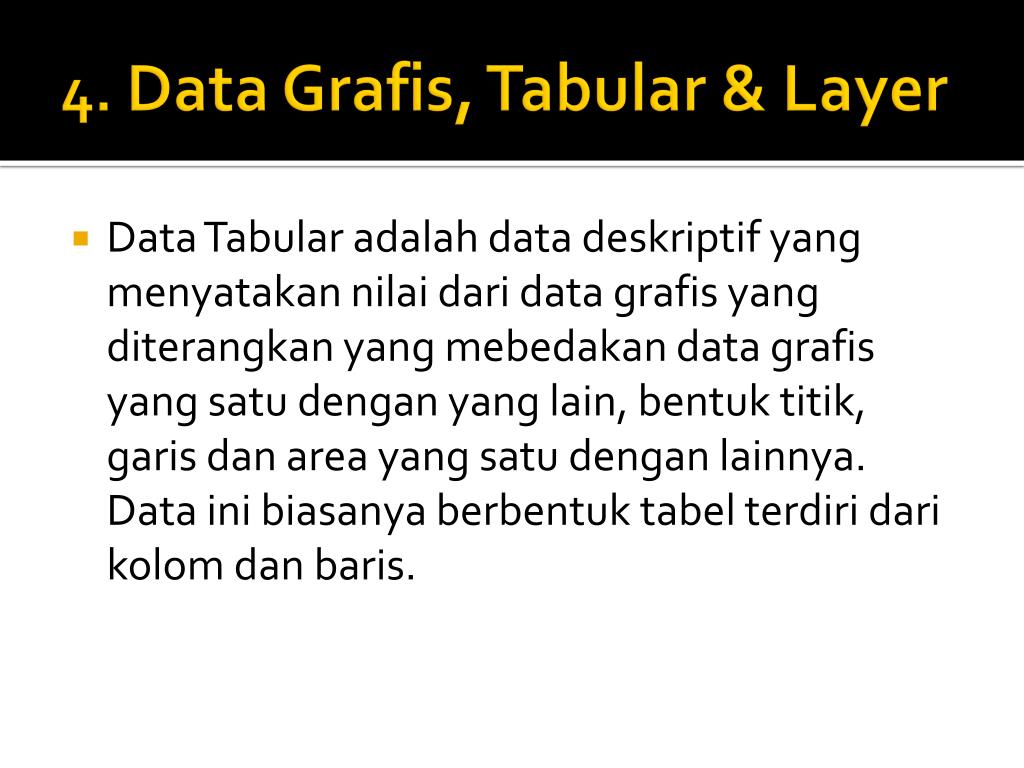

4. Data Grafis, Tabular & Layer

  • Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.


4 data grafis tabular layer2

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

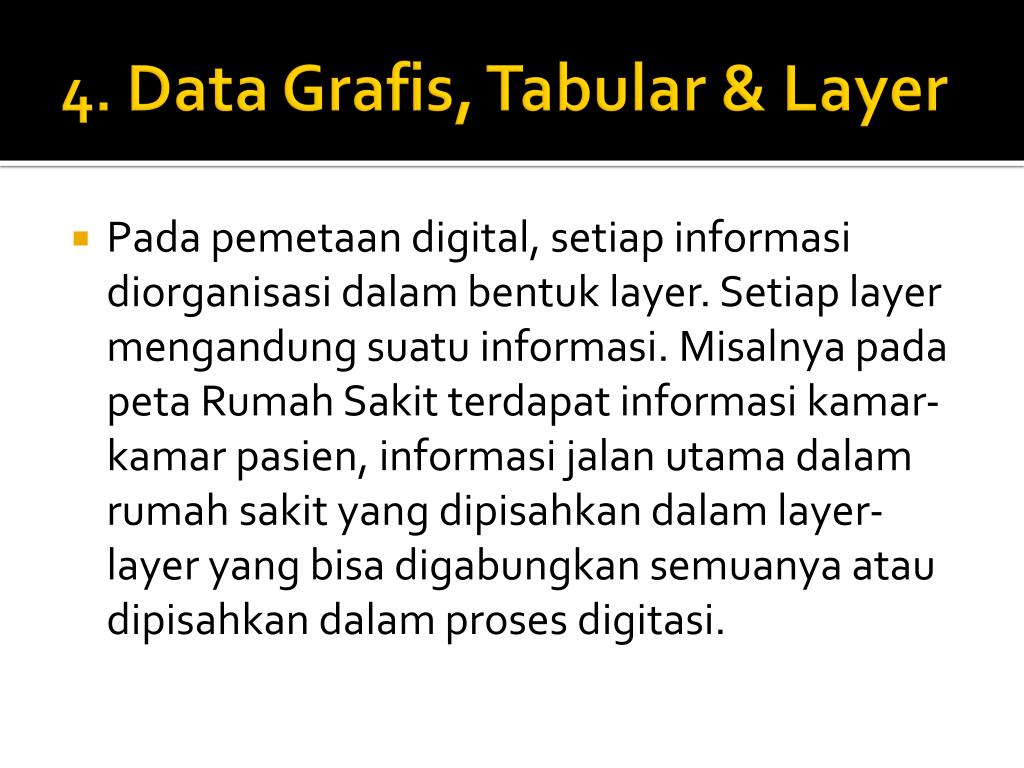

4. Data Grafis, Tabular & Layer

  • Pada pemetaan digital, setiap informasi diorganisasi dalam bentuk layer. Setiap layer mengandung suatu informasi. Misalnya pada peta Rumah Sakit terdapat informasi kamar-kamar pasien, informasi jalan utama dalam rumah sakit yang dipisahkan dalam layer-layer yang bisa digabungkan semuanya atau dipisahkan dalam proses digitasi.


5 vb net dan dundas map

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

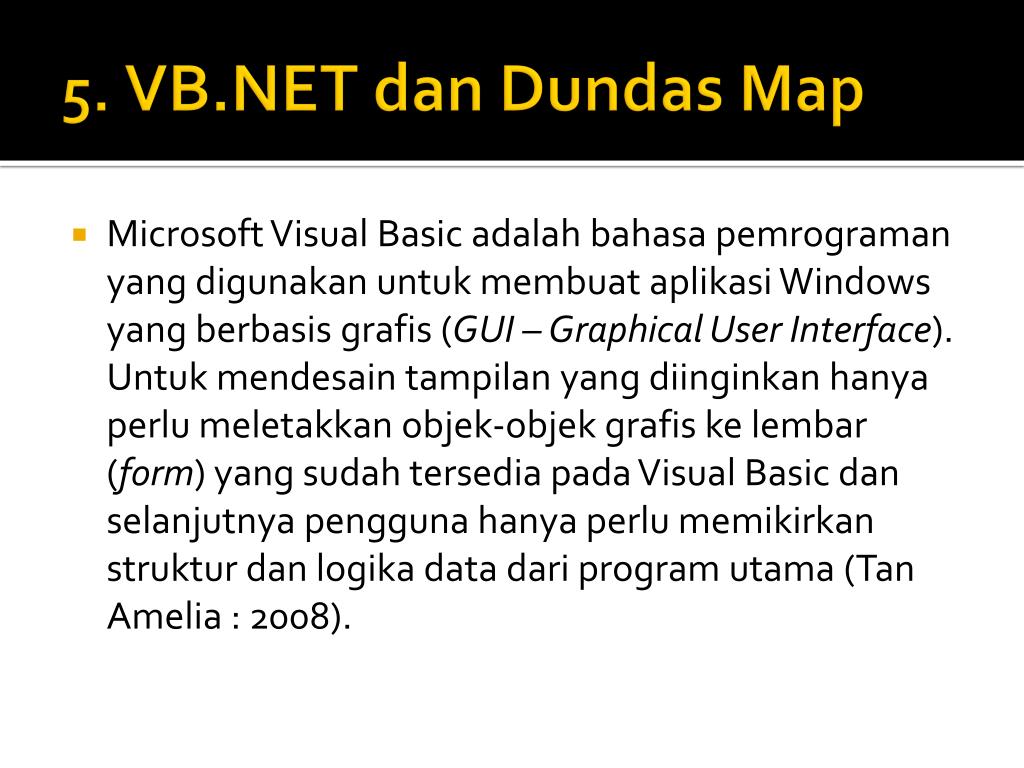

5. VB.NET dan Dundas Map

  • Microsoft Visual Basic adalah bahasa pemrograman yang digunakan untuk membuat aplikasi Windows yang berbasis grafis (GUI – Graphical User Interface). Untuk mendesain tampilan yang diinginkan hanya perlu meletakkan objek-objek grafis ke lembar (form) yang sudah tersedia pada Visual Basic dan selanjutnya pengguna hanya perlu memikirkan struktur dan logika data dari program utama (Tan Amelia : 2008).


5 vb net dan dundas map1

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

5. VB.NET dan Dundas Map

Objek-objek ADO.NET yang digunakan untuk menghubungkan aplikasi database SQL Server 2005 dengan bahasa pemrograman VB.NET adalah sebagai berikut :

  • Connection, digunakan untuk menghubungkan dan mengatur transaksi terhadap database.

  • Command, digunakan untuk melakukan perintah akses ke database melalui perintah SQL.


5 vb net dan dundas map2

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

5. VB.NET dan Dundas Map

  • DataReader, digunakan untuk membaca record data dari database.

  • Dataset, digunakan untuk menyimpan, memindahkan data dari banyak tabel dan banyak sumber ke dalam memori.

  • DataAdapter, digunakan untuk melakukan query data dari database serta menulis perubahan yang terjadi di dataset ke dalam database.


5 vb net dan dundas map3

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

5. VB.NET dan Dundas Map

  • Untuk membuat form pada Visual Studio 2005 .NET yang dapat mengenali dan memasang peta digital hasil ekspor dari MapInfo 8.0, VB.NET membutuhkan komponen library Dundas Map. Dengan komponen dundas map, VB.NET mampu menyediakan user control untuk berinteraksi dengan peta hasil digitasi tersebut.


5 vb net dan dundas map4

Data Tabular adalah data deskriptif yang menyatakan nilai dari data grafis yang diterangkan yang mebedakan data grafis yang satu dengan yang lain, bentuk titik, garis dan area yang satu dengan lainnya. Data ini biasanya berbentuk tabel terdiri dari kolom dan baris.

5. VB.NET dan Dundas Map

  • Dundas Map untuk .NET menawarkan. satu set lengkap kemampuan pemetaan untuk membuat dan memodifikasi peta supaya dapat menunjukkan informasi yang diperlukan.


Perancangan sistem

PERANCANGAN SISTEM

FLOW CHART

Pengunjung mendapat informasi


Perancangan sistem1

PERANCANGAN SISTEM

CDM


Perancangan sistem2

PERANCANGAN SISTEM

PDM


Demo aplikasi

DEMO APLIKASI


  • Login
