s. 数控机床故障诊断与维修. 子项目 6. 进给轴电气控制系统. 任务 6.2. 设置进给轴相关参数，测量反向间隙. 进给轴参数及反向间隙测量. 学习目的. ①理解进给轴参数并正确设定；. ② 掌握进给轴反向间隙测量的方法并理解其作用。. 案例. 测量 X 轴反向间隙并设置 X 轴相关参数。. 进给轴参数及反向间隙测量. 分析. ① 进给轴相关参数包括：反馈和编码器参数、传动系统的机械参数、速度参数、软限位参数、反向间隙补偿等。. ② 反向间隙一般采用百分表或千分表进行测量。. 进给轴参数及反向间隙测量. 注意事项. ① 测量之前，将轴移动一段距离；.

gloria-mendoza
Download Presentation

数控机床故障诊断与维修

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. s 数控机床故障诊断与维修

  2. www.themegallery.com 子项目6 进给轴电气控制系统 任务6.2 设置进给轴相关参数，测量反向间隙

  3. www.themegallery.com 进给轴参数及反向间隙测量 学习目的 ①理解进给轴参数并正确设定； ②掌握进给轴反向间隙测量的方法并理解其作用。 案例 测量X轴反向间隙并设置X轴相关参数。

  4. www.themegallery.com 进给轴参数及反向间隙测量 分析 ①进给轴相关参数包括：反馈和编码器参数、传动系统的机械参数、速度参数、软限位参数、反向间隙补偿等。 ②反向间隙一般采用百分表或千分表进行测量。

  5. www.themegallery.com 进给轴参数及反向间隙测量 注意事项 ①测量之前，将轴移动一段距离； ②千分表的表座和表杆不要伸出过高过长； ③在行程两端和中点处多测几次取平均值。

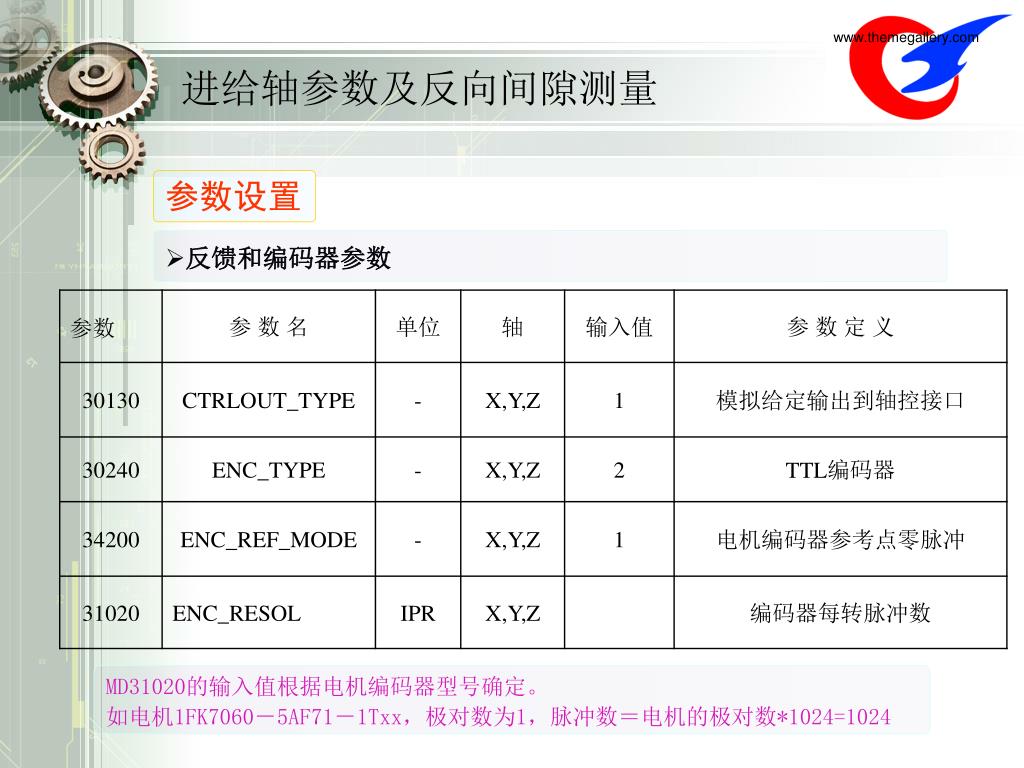

  6. www.themegallery.com 进给轴参数及反向间隙测量 参数设置 • 反馈和编码器参数 MD31020的输入值根据电机编码器型号确定。 如电机1FK7060－5AF71－1Txx，极对数为1，脉冲数＝电机的极对数*1024=1024

  7. www.themegallery.com 进给轴参数及反向间隙测量 参数设置 • 传动系统的机械参数

  8. www.themegallery.com 进给轴参数及反向间隙测量 参数设置 • 速度参数

  9. www.themegallery.com 进给轴参数及反向间隙测量 参数设置 • 回参考点参数 有减速开关，接近开关/零脉冲在减速开关之前，遇减速开关之后，反向寻找接近开关/零脉冲

  10. www.themegallery.com 进给轴参数及反向间隙测量 参数设置 • 回参考点参数

  11. www.themegallery.com 进给轴参数及反向间隙测量 参数设置 • 软限位参数 • 反向间隙补偿

  12. www.themegallery.com 进给轴参数及反向间隙测量 练习 ①测量Y轴的反向间隙； ②设置Y轴的相关参数； ③测量Z轴的反向间隙； ④设置Z轴的相关参数。
