Общий подход к проектированию решений по защите электропитания

1. Общий подход к проектированию решений по защите электропитания Системный инженер компании APC by S

2. Важно помнить! • АРС: расчет внутренней структуры ЦОД – ISX- ПАРТНЕР рассчитывает все остальное: чиллеры, кабели и автоматы, фальш-пол, систему приточно-вытяжной вентиляции и т.д.

3. Важно помнить! Коэффициент мощности (PF=кВт/кВА) • Symmetra RM (2-6кВА)– КМ=0,7 • Symmetra LX (4-16кВА) – КМ=0,7 • Smart-UPS VT (10-40кВА) – КМ=0,8 • Symmetra PX, PX2 (10-160кВА) – КМ=1 • MGE Galaxy PW, 3K,5K,6K – КМ=0,8 • MGE Galaxy 7K,9K – КМ=0,9 • Symmetra MW (200-1600кВА) – КМ=1

4. Важно помнить! Габариты ИБП – ВхШхГ, вес • Расчет несущей способности перекрытий • Расчет площади помещения Пространство перед, за и над ИБП для установки и обслуживания • Symmetra PX, PX2, SUVT – минимум 914 мм • Galaxy – Доступ спереди Более подробно на сайте www.apc.comв разделе Документация соответствующего ИБП

5. Важно помнить! Назначение ИБП Централизованная защита Защита критически важных приложений

6. Важно помнить! Резюме Зоны ответственности по поекту Коэффициент мощности (PF=кВт/кВА) Габариты ИБП – ВхШхГ, вес Пространство вокруг ИБП и над ним для обслуживания и вентиляции Назначение ИБП – защита критически важных приложений или централизованная защита Подбор ДГУ требуемой мощности

7. Важно помнить! Типы подключений

8. Важно помнить! Номиналы кабелей и автоматов ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК (ПУЭ)Главный документ при проектировании электрических систем

9. Выяснение электрических параметров входной сети 1. Номинальное напряжение питания, В2. Отклонение напряжения питания, % от ном3. Номинальная частота напряжения питания, Гц4. Отклонение частоты напряжения, % от ном5. Несинусоидальность напряжения (искажение формы волны)6. Несимметрия напряжений7. Максимальный уровень импульсной помехи на входе8. Провал напряжения (длительность)9. Временное перенапряжениеГОСТ 13109-97

10. Что защищаем? Типы Нагрузки • IT комплекс • Рабочие места пользователей • Серверное и телекоммуникационное оборудование • Сетевое оборудование • Копировальная техника

11. Что защищаем? Типы Нагрузки • Оборудование связи • Системы беспроводного доступа • Коммутируемые линии связи • Кабельные системы связи

12. Что защищаем? Типы Нагрузки • Бытовая техника • Домашняя бытовая техника • Мультимедийные устройства

13. Что защищаем? Типы Нагрузки • Общие инженерные компонентыобъекта • Основное и аварийное освещение • Системы безопасности • Лифтовое оборудование • Кондиционирование

14. Что защищаем? Типы Нагрузки • Производственное оборудование • Производственные конвейеры • Контроллеры производственных процессов • Медицинское оборудование • Оборудование, не связанное с жизнеобеспечением пациентов

15. Топология размещения Теория: • Полная распределенная защита • Централизованная защита Практика: • Защита критичных узлов • Комбинированная защита

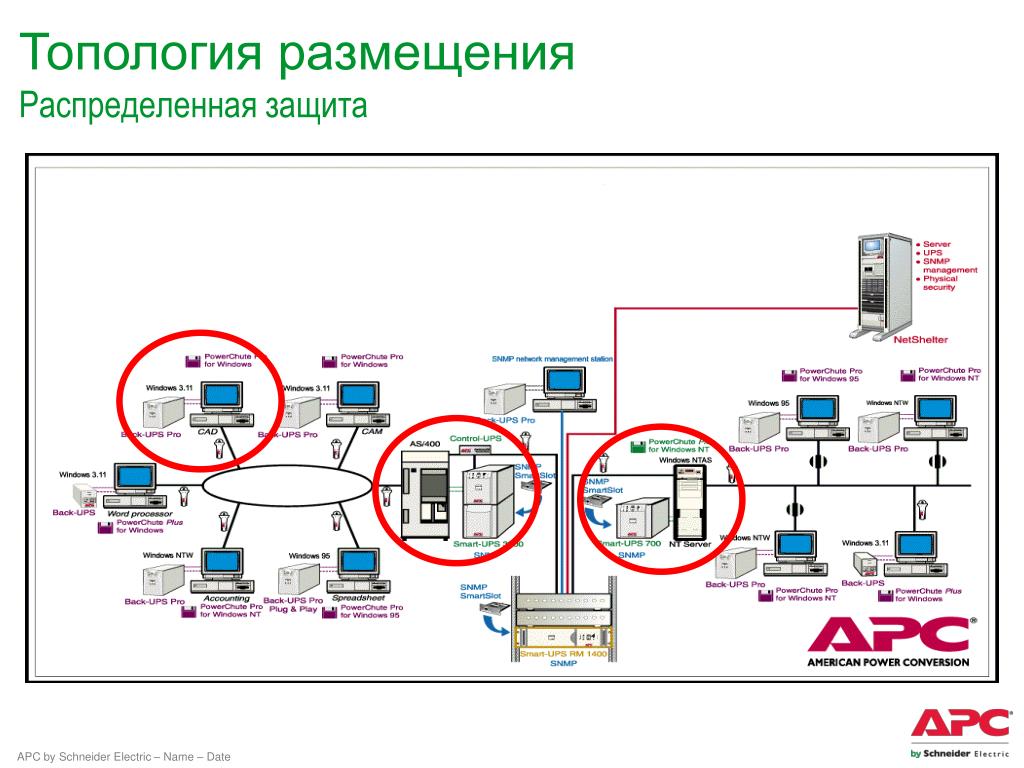

16. Топология размещенияРаспределенная защита

17. Топология размещенияЦентрализованная защита

18. Топология размещенияЗащита критических узлов

19. Топология размещенияКомбинированный вариант защиты

20. Переход от компонентов к решениям С 2002 года компания АРС фокусируется на комплексных решениях Теперь все компоненты инженерной инфраструктуры Вы получаете из одних рук!

21. Общий обзор комплекса продуктов АРС-MGE ЦОД Дом / Офис Средний и Малый Бизнес Galaxy Smart-UPS Surge Arrest Back-UPS RS Symmetra Back-UPS Smart-UPS RT Line-R Smart-UPS VT Критические приложения Серверы Персональные компьютеры Периферия
