Presentation Transcript
slide2

合适吗?

  • 地学方面的论文,通常需要研究区示意图

研究区概况(地理位置、地势与环境、……)

具体位置标示(采样点、气象站点、……)

其他

扫描、复制、……

slide3

不美观

  • 地图3要素:比例尺、方向、图例
  • 分辨率差(多次复制)
  • 不一定符合自己的要求
slide5
常用软件

1. ArcMap

2. CorelDRAW

3. Freehand,Adobe Illustrator ,

MATLAB,origin,auto CAD,

photoshop,······

slide6
研究生交流室提供

Arcmap9

工作界面

slide7
常用软件

1. 数据的载入

2. 坐标格网设计

3. 地图标注

4. 整饰出图

slide8

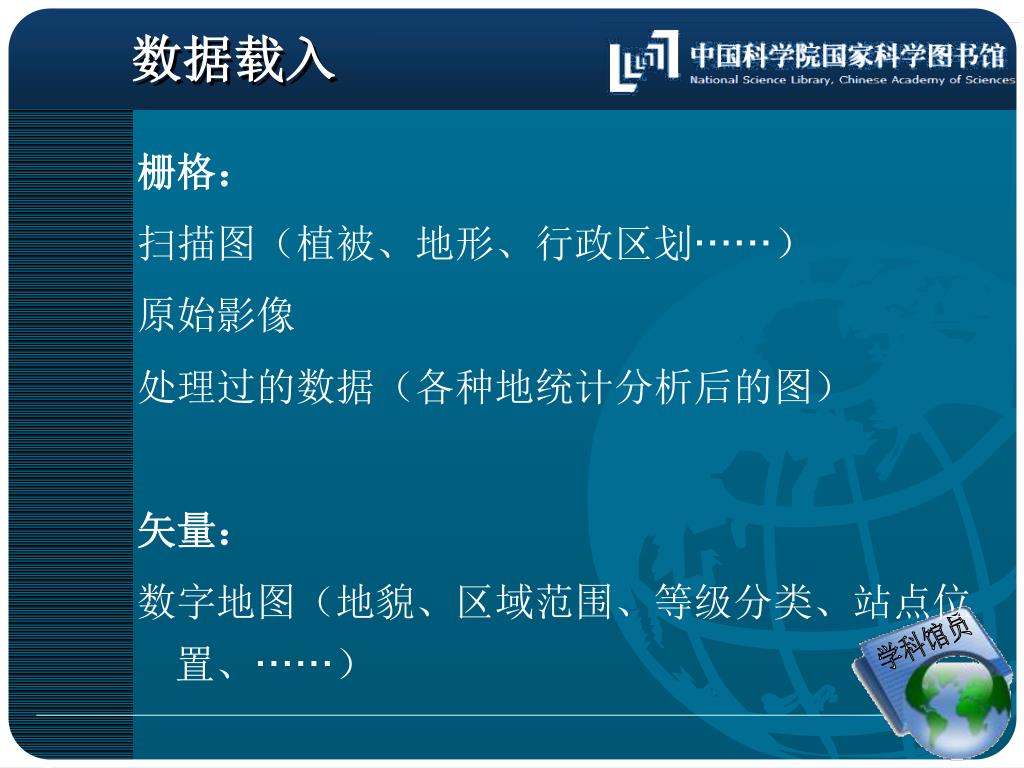

数据载入

栅格:

扫描图(植被、地形、行政区划······)

原始影像

处理过的数据(各种地统计分析后的图)

矢量:

数字地图(地貌、区域范围、等级分类、站点位置、······)

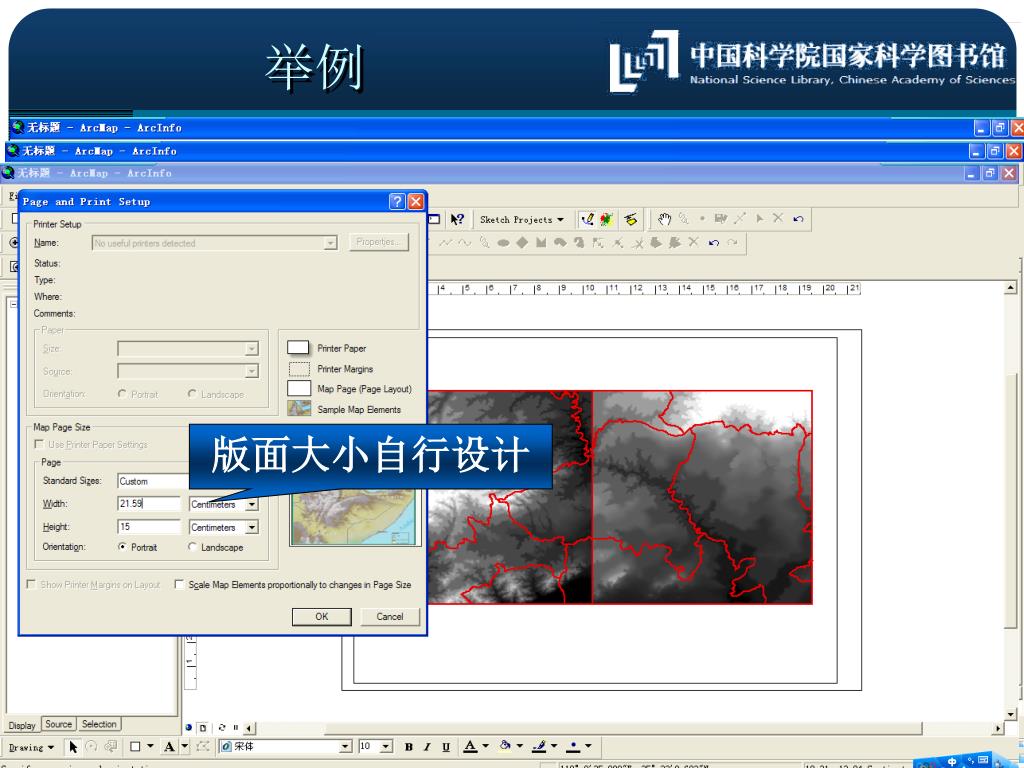

slide9
举例

加载图层

版面大小自行设计

slide10

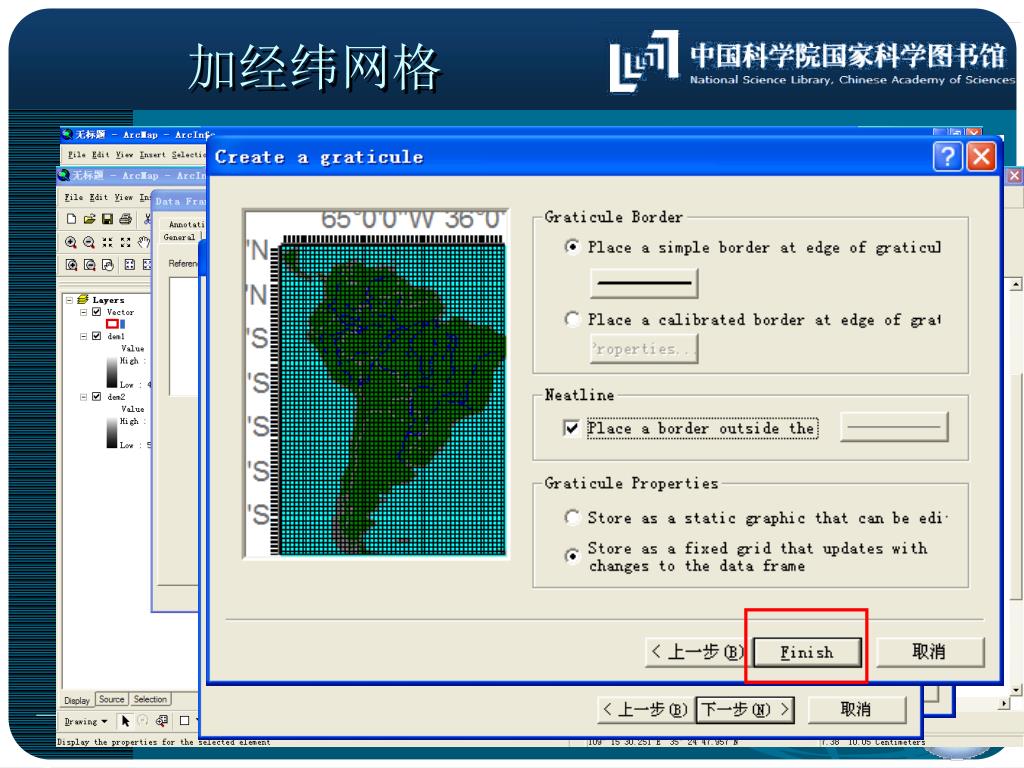

加经纬网格

主要、次要格网注线

在加载数据组上点击右键

经纬格网并标注

建立一个新的Grid

坐标格网名称

标注字体

1°0′0″

slide11
调整

坐标显示不美观

给地图选择美观的边框和背景

slide12
整饰

地图名称

图例

指北针

比例尺

slide13
方向(指北针)

添加指北针

选择指北针样式

任意调动位置

slide14

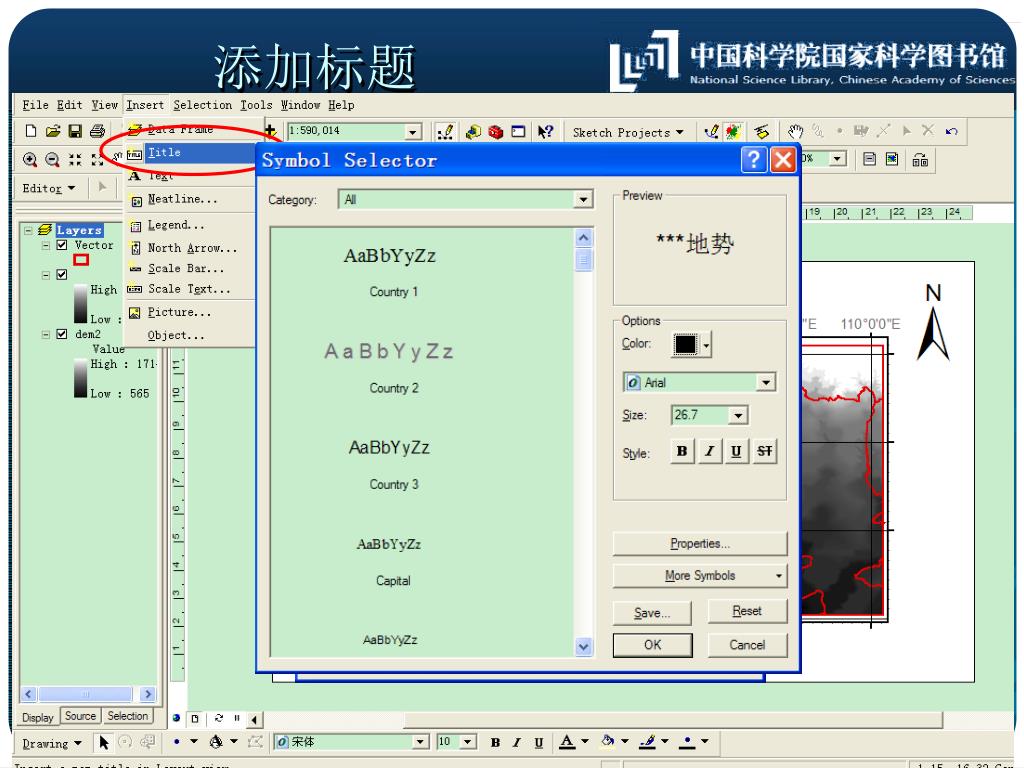

添加标题

输入文本信息

角度

字符间距等

slide15

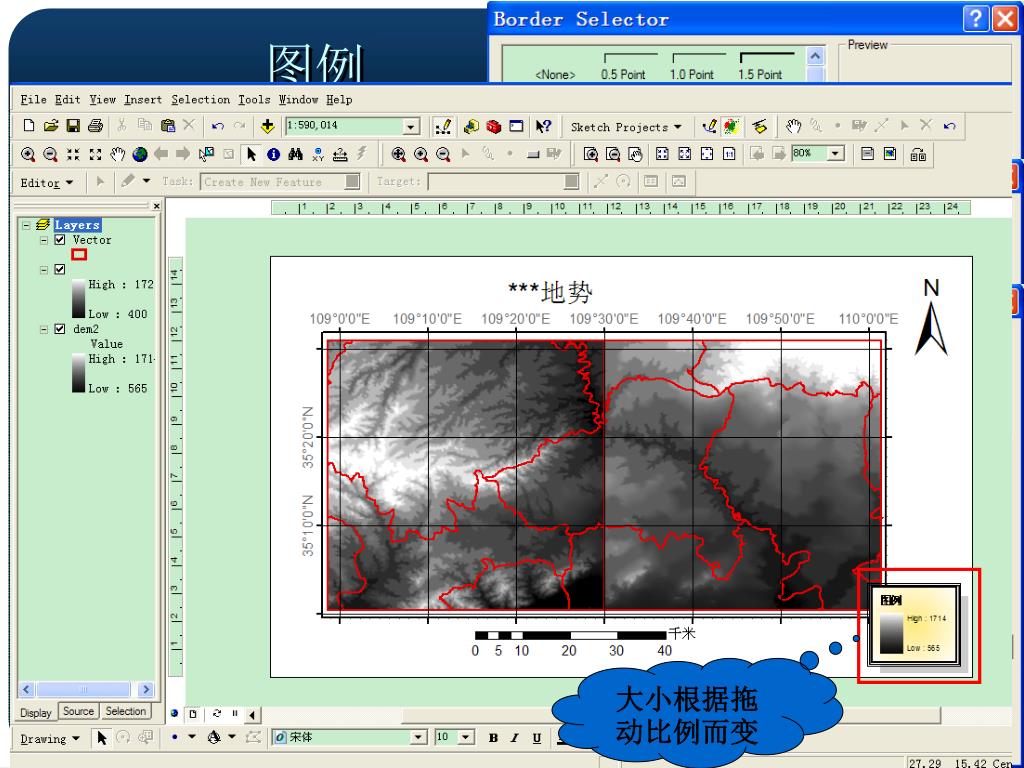

图例

边界

背景

阴影

所有加载的图层

需要图例的图层

大小根据拖动比例而变

slide16

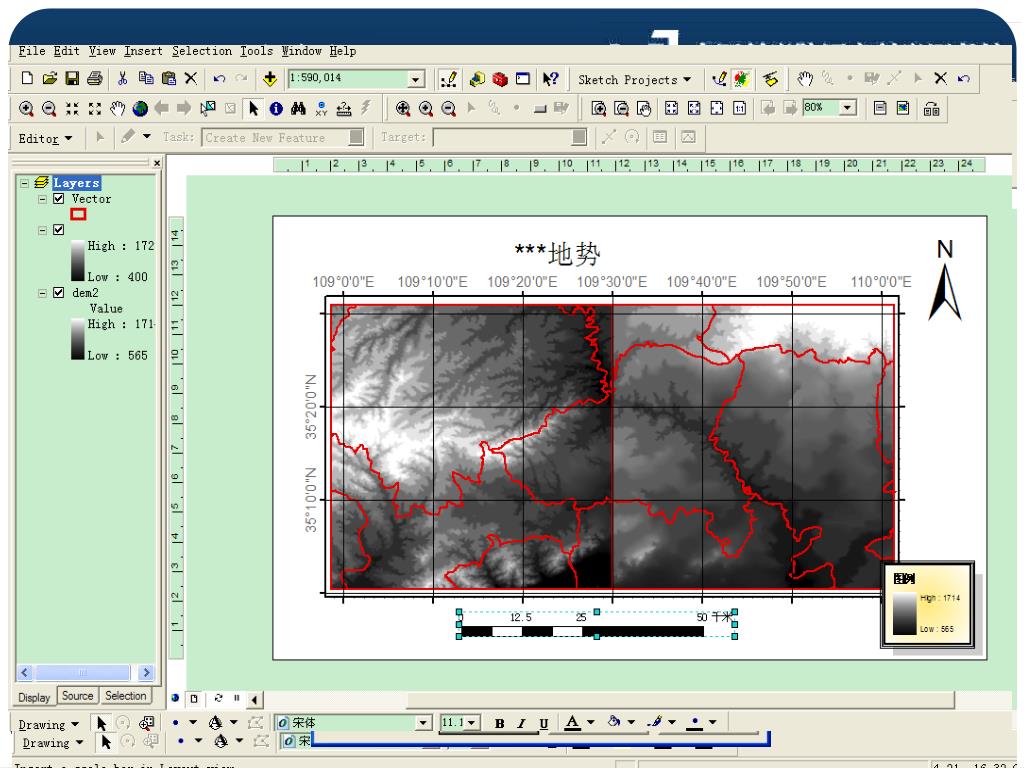

比例尺

数轴

文字

其他属性调整

刻度

单位

显示位置

slide18
添加标注

如果没有工具条

单击右键选择

图中加标注

slide20

联系我们

谢谢

Tel:0931-8270744

QQ:59596754

Email:[email protected]
