Compactage en surface. Méthode de stabilisation la plus économique. But: augmenter la résistance au cisaillement du sol. Le type de compacteur à utiliser varie en fonction de: La nature du sol L’ampleur des travaux. Cat égories de compacteur. Pression statique: Rouleaux à jantes lisses
E N D

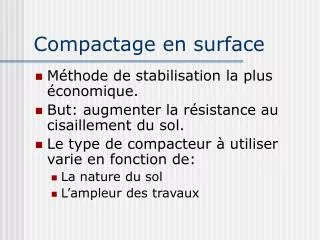

Compactage en surface • Méthode de stabilisation la plus économique. • But: augmenter la résistance au cisaillement du sol. • Le type de compacteur à utiliser varie en fonction de: • La nature du sol • L’ampleur des travaux
Catégories de compacteur • Pression statique: • Rouleaux à jantes lisses • Rouleaux à pieds de mouton • Rouleaux à pneus • Vibration: • Rouleaux vibrants • Plaques vibrantes • Impact: • Dames
Rouleau à jantes lisses • Équipé de 1,2 ou 3 cylindres lisses en acier. • Efficacité plutôt faible car la pression transférée au sol est faible malgré le poids (400 Kpa)
Compacteur à pieds de mouton • Équipé de cylindres d’acier présentant un grand nombres de saillies • Efficacité assez bonne car la pression de contact est très élevée. (1400 – 7000 Kpa) • Appareil le plus utilisé sur les sols cohérents
Rouleau à pneus • Équipé de une ou plusieurs rangées de pneus. • Efficacité plutôt bonne pour les sols pulvérulents • Efficacité plutôt moyenne pour les sols cohérents (car ne permet pas de fusionner les 2 couches)
Rouleau vibrant • Constitué: • D’un cylindre d’acier lisse • D’un vibrateur dont l’amplitude varie de 0.4 à 2 mm. • Très efficace: 2x plus d’énergie de compactage que les rouleaux à jantes lisses.
Plaque vibrante • Constitué d’une plaque en acier dont: • La surface varie de 500 à 14 500 cm2 • La masse se situe entre 50 et 3000 kg • Épaisseur des couches plus faible due à la faible masse de la plaque.
Dame d’acier • Plaque d’acier qui pilonne le sol • Les impacts répétés de la plaque produisent l’énergie de compactage. • Utilisée surtout sur des sols pulvérulents.
Facteurs agissant sur le compactage de surface • La teneur en eau • Le nombre de passes • L’épaisseur des couches • La masse du compacteur • La vitesse de compaction
Sols à faible portance • Fondations profondes • Remplacement du sol • Injection de produits chimiques • Remblais de surcharge • Compactage en profondeur
Compactage en profondeur • Le compactage en profondeur est souvent le plus économique car : • Diminue les tassements; • Augmente la capacité portante. • 3 méthodes les plus connues: • Compactage dynamique; • Compactage à impacts rapides; • Vibroflottation.
Compactage dynamique(à vérifier) • Laisser tomber un pilon du haut d’une grue au même endroit à plusieurs reprises, • Suivant un quadrillage qui couvre toute la superficie du sol à traiter. • Chaque croisement du quadrillage est compacté à plusieurs reprises (entre 5 et 10 fois).
Projet #1 • Stabilisation de la voie ferrée du chemin de fer Roberval-Saguenay, ville LaBaie
Projet #2 • Densification du remblai d’enrochement, rue Valmont, St-Jérôme
Vibroflottation • Fait appel à un vibrateur mécanique • Méthode : • Le compactage suit une grille prédéterminée qui couvre le site comme pour le compactage dynamique, • Le vibrateur est amené à l’aide de la grue au dessus d’un croisement du quadrillage, • Le vibrateur est enfoncé verticalement dans le sol.
