Conceptos basicos esfuerzos simples por ing luis l lopez t

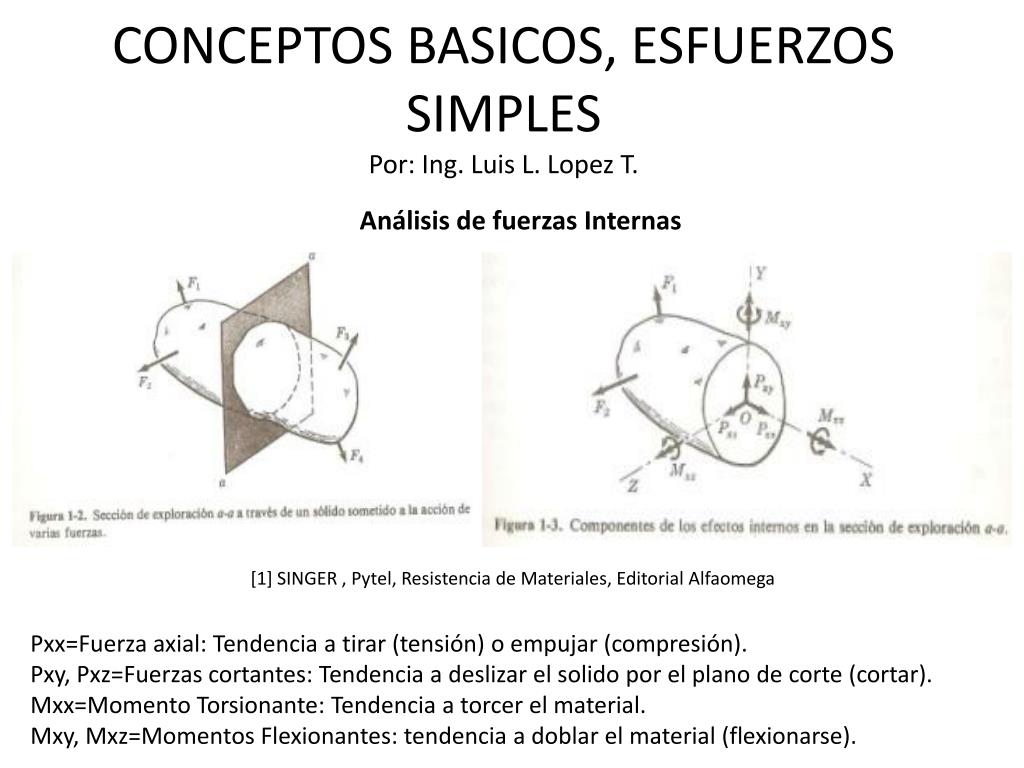

Análisis de fuerzas Internas

CONCEPTOS BASICOS, ESFUERZOS SIMPLES Por: Ing. Luis L. Lopez T.

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega

Pxx=Fuerza axial: Tendencia a tirar (tensión) o empujar (compresión).

Pxy, Pxz=Fuerzas cortantes: Tendencia a deslizar el solido por el plano de corte (cortar).

Mxx=Momento Torsionante: Tendencia a torcer el material.

Mxy, Mxz=Momentos Flexionantes: tendencia a doblar el material (flexionarse).


Componente normal y cortante

Componente normal y cortante

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega

Las fuerzas que actúan en el exterior del cuerpo en equilibrio, se puede llevar a una área especifica del cuerpo, aplicando el principio de transmisibilidad y el equilibrio estático, se puede hallar las fuerzas internas normal y cortante, que son las fuerzas de resistencia del material.


Esfuerzo axial

Esfuerzo axial

σ=dP/dA → σ=P/A

Donde σ=esfuerzo axial simple, P=fuerza axial, A=área transversal.

Para que pueda haber un esfuerzo axial simple y uniforme, debe existir una carga axial que actué en el centroide C del área.

Ejemplo de esfuerzo axial no uniforme

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega


Esfuerzo cortante

Esfuerzo cortante

τ=P/Ac

Donde τ=esfuerzo cortante, P=fuerza cortante, Ac=área de corte.

A diferencia del esfuerzo axial simple, el área de corte es paralela a la fuerza.

Esfuerzo de contacto o aplastamiento

Pb=Abσb=(td)σb

Donde σb=esfuerzo de aplastamiento, Pb=fuerza de aplastamiento, Ab=área de aplastamiento.

Es un esfuerzo de compresión que se produce en la superficie de contacto de dos cuerpos

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega


Cilindros de pared delgada

Fuerza de separación: Método analítico

Cilindros de pared delgada

Integrando de 0 a 180 grad o π

Del equilibrio de fuerzas en Y

Fuerza de separación: Método directo

Se supone que la parte inferior esta ocupada por un fluido, la presión ahora actúa sobre el área del fluido DL, cuya fuerza debe ser igual a la interna en las paredes.

Dividiendo la fuerza tangencial sobre el área se obtiene:

σt=pD/2t

Donde σt=esfuerzo tangencial, p=presion del tanque, D=diametro del tanque, L=longitud del tanque, t=espesor de pared del tanque

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega


Conceptos basicos esfuerzos simples por ing luis l lopez t

Fuerza transversal

Del equilibrio de fuerzas en la dirección longitudinal

Donde σl=esfuerzo longitudinal

Ejemplo de aplicación: Tanques soldados

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega


Ejemplos

Ejemplos


Referencias

REFERENCIAS

[1] SINGER , Pytel, Resistencia de Materiales, Editorial Alfaomega
