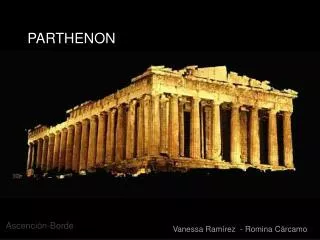

  1. PARTHENON Ascención-Borde Vanessa Ramírez - Romina Cárcamo

  2. CUERPO CONCEPTUAL / CULTURA GRIEGA Su interés se basa en : • Cuerpo Humano _en él buscan la belleza ideal en la proporción de las medidas y la armonía de las formas. • Armonía constructiva_ sistema de proporciones basado en la escala humana • Armonía visual_ construirla a través de los reajustes ópticos

  3. Templo Dórico _El suelo griego nunca fue homogéneo, en esto la imaginación del espacio fue fiel respecto al marco geográfico, venia comprendido como secuencia de demarcaciones, como experiencia del limite. _Lo llamamos al templo y al lugar donde una casa es percibida tras una columnata y sobre una plataforma, para separarla de quien se acerque y mire ,reverente . _Prototipo conceptualización estética del espacio arquitectónico sencillo ( tanto por sus elementos constructivos, decorativos. Templo Excluye al visitante Pantalla de columnas Imagen de la doble exclusión del espectador Representación grafica de los Dioses Culminación estética Contemplación desde el exterior

  4. _Robertson “los templos primitivos”: 4_ períptero en el cual la nao con sus porches se halla completamente rodeada por una columna o peristilo. 1_ in antis donde las paredes laterales de la cella se proyecta en forma tal que encierran dos columnas y forman un porche. 2_ próstilo en el que cuatro columnas en el extremo de la entrada forman un porche atrevido. 3_ anfipróstilo en el cual el pórtico próstilo se repite en la parte posterior . _Secuencia desarrollo La columnata demarca un elemento construido Se construye para generar un desvanecimiento y una desmaterialización de los elementos , el cuerpo se reduce. In antis Pronaos Naos Opistodomos

  5. Ficha Técnica Uso: religioso, templo dedicado a la diosa Atenea. Párthenos (virgen) Acrópolis de Atenas Estilo y orden: Dórico clásico, es octástilo y períptero. Cronología 447 - 438 aC. Dimensiones: 69,50 x 30,88 m. Número de columnas: 8 columnas en cada frontal, 17 columnas laterales. Dimensiones de las columnas: la altura es de 10,5m con un diámetro máximo de 1,9 m. Material: mármol pentélico blanco, procedente de una cantera en el monte del mismo nombre, a 13 km. al norte de Atenas. Arquitectos y constructores : Ictinos y Calícrates Escultor : Fidias

  6. CUERPO CONCEPTUAL /ESTRATIFICACIÓN SIMBOLICA- CONTENCIÓN JERARQUICA ASCENDENTE Divinidad _ Acrópolis Hombre _ Polis Estratificación urbana_ Dos niveles Relación Ascendente Construcción simbólica Plan de edificación de la acrópolis_ Símbolo unidad Griega Superficie _Dispareja - Contorno Irregular

  7. CUERPO CONCEPTUAL / EXPERIENCIA DEL RECORRIDO Borde topográfico Espacio exterior abierto Espacios dirigidos Expansión física y visual Sensación de Contención Umbral de acceso Ascenso, primer acercamiento Construir un espacio segregado y cerrado, definido solo a partir de planos horizontales, donde la línea vertical siempre va a quedar atrapada entre el intersticio horizontal

  8. CUERPO GEOMÉTRICO / ACROPOLIS/CONSTRUCCION ANCESTRAL/ TERRENO ACCIDENTADO DISCONTINUO / ESPACIO CONSTITUIDO DESDE EL CUERPO DEL ESPECTADOR Y DESDE EL CUERPO DEL EDIFICIO/ ARQUITECTURA COMO REFLEJO DE LA CONDUCTA HUMANA VÍA PROCESIONAL TEMPLO DE NIKE PROPILEOS ESTATUA DE ATENEA PRÓMACOS RECINTO DE ARTEMISA CALCOTECA PARTENÓN ANTIGUO TEMPLO DE ATENEA ALTAR DE ATENEA RECINTO DE ZEUS HERCON DE PANCION ERECTEON SANTUARIO DE PANDROSA CASA DE LAS ARRÉFORAS TERRAZAS – PATIOS EDIFICIOS DE SERVICIO AL CULTO EDIFICIOS SAGRADO Disposición de contemplación para los visitantes Distribución libre de los edificios, cada uno con distinta orientación, cada uno a distinta distancia del observador Disposición espacial de acuerdo a la geometría de la roca

  9. LADERA OESTE DE LA ACROPOLIS TEMPLO JONICO ESTILOBATO 5,5 ANCHO x 8 LARGO x 8 ALTO CELLA 4 x 4 MTS. TEMPLO DESTINADO A LA CONTEMPLACIÓN POR SU ALTAR EXTERIOR QUE PERMITE CELEBRAR CEREMONIAS AL AIRE LIBRE PRIMERA APROXIMACIÓN A LA ASCENCIÓN, RELACIONES DE MEDIDAS CON CANONES HUMANOS A MAGNITUDES MAYORES CUERPO GEOMÉTRICO / ACROPOLIS DISPOCISION ESPACIAL DE LOS TEMPLOS / EVOLUCIÓN ARQUITECTONICA GRIEGA DENTRO DE LA ACROPOLIS / COMPOSICIÓN DEL BORDE CONSTRUIDOATENEA NIKE / AJUSTE SENSACIÓN DE ESBELTEZ PARA SU PEQUEÑO TAMAÑO

  10. PROPILEO TRANSICIÓN • UNICO PUNTO DE ACCESO • DIRIGE Y PREPARA LA PRIMERA VISIÓN DEL TEMPLO – AGENTE DEFINITORIO DEL ESPACIO • SU TOTAL DEFINE UN VOLUMEN • LA SENSACIÓN EXPERIMENTADA ES DE TRANSICIÓN – DE PREPARACIÓN PARA LA EXPERIENCIA ARQUITECTONICA DEL TEMENO ( LUGAR ACOTADO CONSAGRADO A UN DIOS) CONTENCIÓN TECTÓNICA EL PROPILEO ABRAZA LA LADERA OCCIDENTAL DE LA ACROPOLIS ( EXTENSA SUPERFICIE) ENCUADRA EL CAMBIO DE NIVEL

  11. RESPUESTA AL TRATAMIENTO ARQUITECTONICO ATRACCIÓN AL ENTRAR, POR LA CONTEMPLACIÓN DE FORMAS QUE GUARDAN UNA MARCADA SIMILITUD CON EL TEMPLO PRINCIPAL HOMOGENIZACION - EXTENCIÓN DIRECTA DE LA PRIMERA SENSACIÓN – SENTIMIENTO DE SEPARACIÓN FÍSICA CON RESPECTO AL MUNDO EXTERIOR LA AUSENCIA DE VANOS SIRVE PARA CONTROLAR LA VISUAL Y PRODUCIR UNA ZONA NEUTRA, SIN LIMITES DEFINIDOS CONTEMPLACIÓN- HOMOGENIZACION DE LOS ELEMENTOS

  12. CORRELACIÓN DEL MOVIMIENTO VISUAL • LA PROFUNDIDAD DEL PROPÍLEO RESULTA EFICAZ, DEBIDO QUE SIN UNA DIMENSIÓN MENSURABLE EN LA DIRECCIÓN DEL AVANCE, LA TRANSICIÓN CONSCIENTE SERÍA IMPOSIBLE . • EL ESPACIO OCUPADO POR EL VOLUMEN DE ENTRADA TIENE MAS VALOR QUE UN MERO PORTAL

  13. DESDE EL PROPILEO SE VE LA FORMA TOTAL DEL PARTENÓN Y LA PANTALLA DE COLUMNAS PROCLAMAN EL IMPERIO DEL ORDEN SOBRE EL DECLIVE DE LA ROCA EL ASCENSO Y CAÍDA DE LOS HORIZONTES DISTANTES QUEDAN MEDIDOS POR SU EXACTITUD GEOMÉTRICA COMPOSICIÓN ARTICULADA DEL PROPILEO Y PARTENÓN DESDE EL OESTE – MARCO VISUAL LA VISTA DIRECTA Y CULMINANTE DEL FRENTE ORIENTAL

  14. PARA EL EXTERIOR DEL NUEVO TEMPLO ARQUITECTONICO ADOPTO DOS NIVELES DISTINTOS QUE DIFERENCIAN EN MAS DE TRES METROS. EL ESTE Y EL SUR ESTABAN EN NIVELES MAS ELEVADOS, NO MUY POR DEBAJO DEL PARTENÓN. ESTE NIVEL VENÍA EN PARTE IMPUESTO POR LA ESTRUCTIRA ERECTEON

  15. ANTIGUO TEMPLO DE ATENEA QUE UTILIZA LA DIMENSION DEL INTERCOLUMPIO DE 7.79 MTS PARA DIRECCIONAR EL NUEVO PARTENÓN LA PANTALLA DE COLUMNAS GENERA IMAGENES DE EXCLUSIÓN PARA EL ESPECTADOR, PERO DE INCOPORACIÓN DE LOS TEMPLOS ALEDAÑO

  16. PLANTA COMPUESTA POR TRES TRIANGULOS, SUS LADOS MENORES DE MEDIDAS 3 Y 4 Y EL LADO MAYOR DE 5. SUMANDO LAS DIMENCIONES SON 9 METRO DE ALTO POR 4 DE ANCHO. PROPORCIÓN 9 POR 4. LAS MEDIDAS EXACTAS, 69´50 M. 30´88 M. y 13´72 M. DE ALTURA, ESTÁN EN RELACIÓN. . EL MÓDULO RESULTA SER DE 0´858 M. Y EN BASE A ÉL SE ESTABLECIERON INCLUSO LA ALTURA DE LOS TRIGLIFOS O LA SEPARACIÓN ENTRE COLUMNAS. CUERPO GEOMETRICO/ PROPORCIONES Cuerpo volumétrico

  17. CUERPO GEOMETRICO/ DESGLOCE PLANTAS Estructura Ejes Estratificación

  18. B CUERPO GEOMÉTRICO / PROPORCIÓN ÁUREA - NUMERO DE ORO C A D El rectángulo armónico posee la proporción Áurea D C A B = 1,6180339 (Phi) = R Radio del pilar R = 1, 6

  19. La Proporción Áurea _es aquella que cumple que la relación entre el sector mayor y el sector menor es igual a la relación entre la suma de las partes y la mayor de ellas.

  20. CUERPO GEOMETRICO/ PROPORCION-CORRECCIONES OPTICAS La esquina imponía correcciones en la posición de los triglifos y en el tamaño de las metopas Ensanchando la parte central del fuste de la columna se corregía el efecto óptico que producía una ligera sensación de debilitamiento de ella Inclinando las columnas hacia el interior se evitaba la sensación óptica de que el templo se abría por su parte superior Inclinando las columnas y acortando la línea AB se lograba la perfecta verticalidad del conjunto El estilóbato se peraltaba en su parte central para evitar que el templo apareciera como hundido , en el centro , sobre todo en la cornisa y en la cubierta.

  21. DIENTEL_.LAS FUERZAS QUE PROPORCIONA UN DINTEL SE TRANSMITE DIRECTAMENTE POR LOS SOPORTES PARA SER ANULADAS EN EL SUELO. SE TRATA DE UNA ARQUITECTURA ESTÁTICA. CUERPO GEOMETRICO/ CARGA AXIAL

  22. CUERPO PLÁSTICO / ELEMENTOS QUE LO CONFORMAN ELEMENTO SOPORTADO HISTORIAS MITOLOGICAS Y BATALLAS ELEMENTO SOPORTANTE REPRESENTA LA FIGURA MASCULINA ELEMENTO BASE CONEXIÓN ENTRE LO TERRENAL Y LO DIVINO

  23. CUERPO PLASTICO/ESPACIOS QUE LO CONFORMAN Espacios / usos Recorridos

  24. CUERPO PLASTICO/ESPACIOS QUE LO CONFORMAN/HORIZONTALIDAD + VERTICALIDAD

  25. CUERPO PLASTICO/MAGNITUD DISCONTINUA DE LA ESPACIALIDAD INTERNA_ GRANDIOSIDAD DE LA ESTATUA EN RELACION A LOS ELEMENTOS ARQUITECTONICOS 2.98 4.42m 7.2m Sección longitudinal por el pronaos y la cella Interior de la cella

  26. CUERPO PLASTICO/EFECTO FLOTANTE EFECTO FLOTANTE DEL PARTENON POR SOBRE LA ACROPOLIS / DIMENSIONES SIMBOLICAS CELESTIALESHORIZONTALIDAD Y VERTICALIDAD PROPIAS DE LA ARQUITECTURA GRIEGA

  27. FINALIDAD/ CONSTRUCCION DEL TEMPLO Primera fase _ construcción del basamento y del peristilo Segunda fase _ construcción del frontis y del pórtico De la cella “ in antis” Tercera fase _ Construcción de la cella y las columnas interiores Armazón de la cubierta Cuarta fase _ construcción de la cubierta y colocación de Elementos decorativos.
