Presentation Transcript


1 5691788

Лекция №1«Основные определения и топологии компьютерных сетей»

ФГОУ СПО РГКИУ


1 5691788

Определение 1

Компьютернаясеть (англ. Computer NetWork, от net — сеть и work — работа) — совокупность компьютеров, соединенных с помощью каналов связи и средств коммутации в единую систему для обмена сообщениями и доступа пользователей к программным, техническим, информационным и организационным ресурсам сети.

ФГОУ СПО РГКИУ


1 5691788

Определение 2

Логический и физический способы

соединения компьютеров, кабелей и других

компонентов, в целом составляющих сеть, называется ее топологией. Топология характеризует свойства сетей, не зависящие от их размеров. При этом не учитывается производительность и принцип работы этих объектов, их типы, длины каналов, хотя при проектировании эти факторы очень важны.

ФГОУ СПО РГКИУ


1 5691788

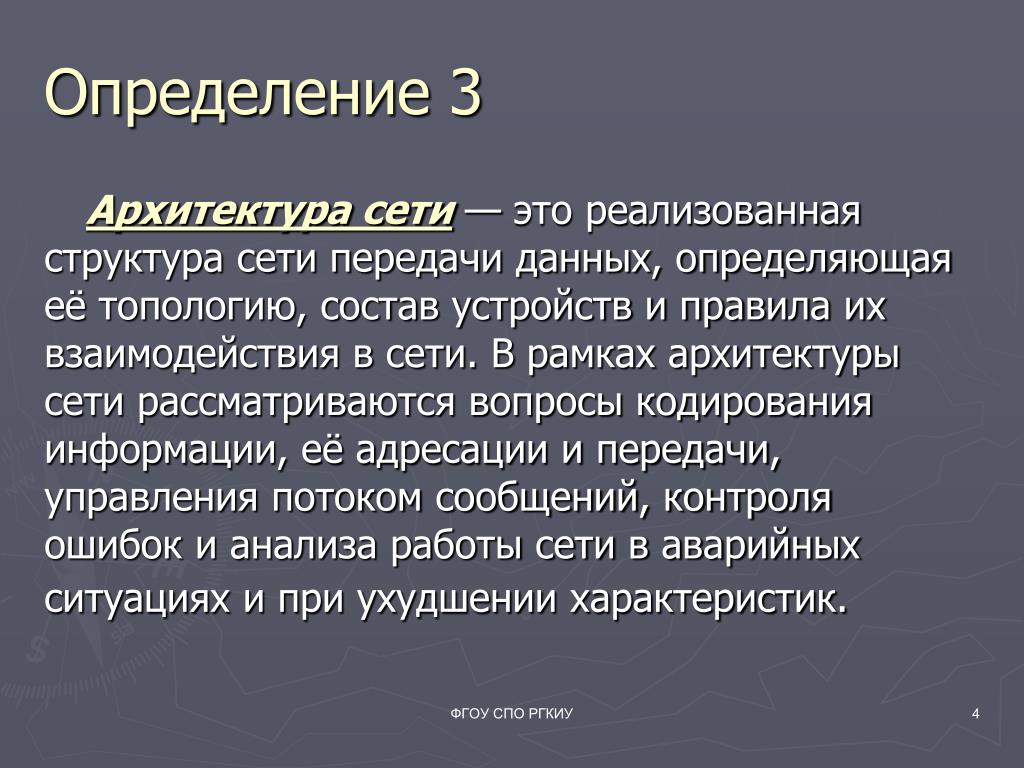

Определение 3

Архитектура сети — это реализованная структура сети передачи данных, определяющая её топологию, состав устройств и правила их взаимодействия в сети. В рамках архитектуры сети рассматриваются вопросы кодирования информации, её адресации и передачи, управления потоком сообщений, контроля ошибок и анализа работы сети в аварийных ситуациях и при ухудшении характеристик.

ФГОУ СПО РГКИУ


1 5691788

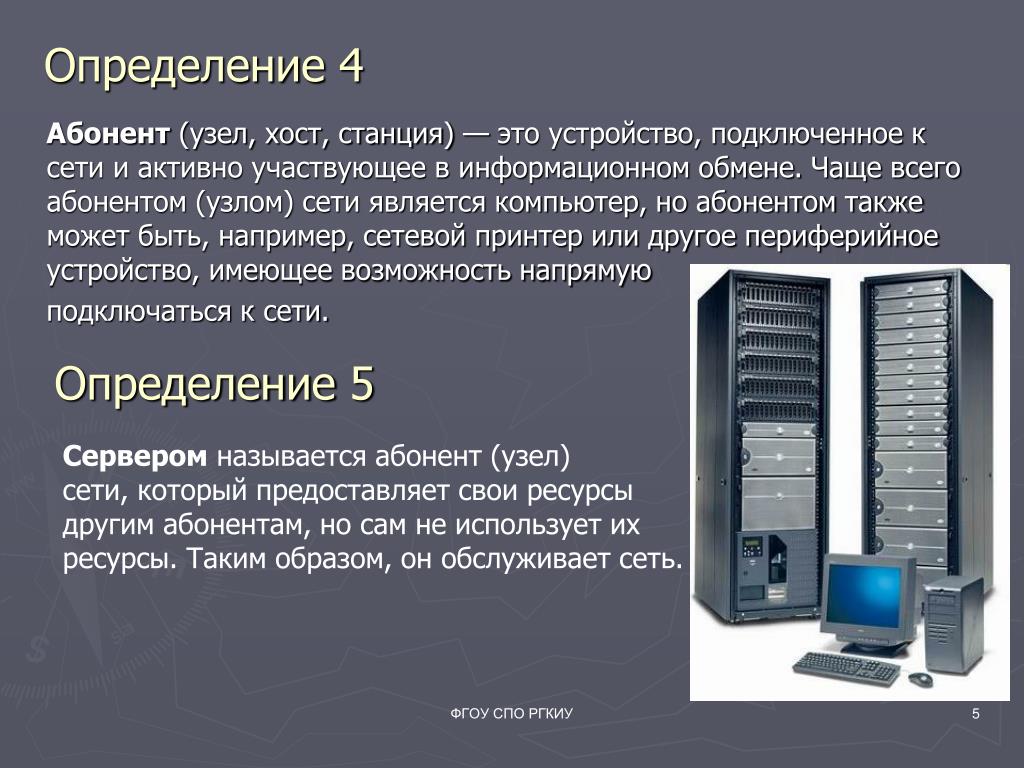

Определение 4

Абонент (узел, хост, станция) — это устройство, подключенное к сети и активно участвующее в информационном обмене. Чаще всего абонентом (узлом) сети является компьютер, но абонентом также может быть, например, сетевой принтер или другое периферийное устройство, имеющее возможность напрямую

подключаться к сети.

Определение 5

Сервером называется абонент (узел)

сети, который предоставляет свои ресурсы

другим абонентам, но сам не использует их

ресурсы. Таким образом, он обслуживает сеть.

ФГОУ СПО РГКИУ


1 5691788

Классификация серверов

  • Выделенный (dedicated) сервер — это сервер, занимающийся только сетевыми задачами.

  • Невыделенный сервер может помимо обслуживания сети выполнять и другие задачи. Специфический тип сервера — это сетевой принтер.

ФГОУ СПО РГКИУ


1 5691788

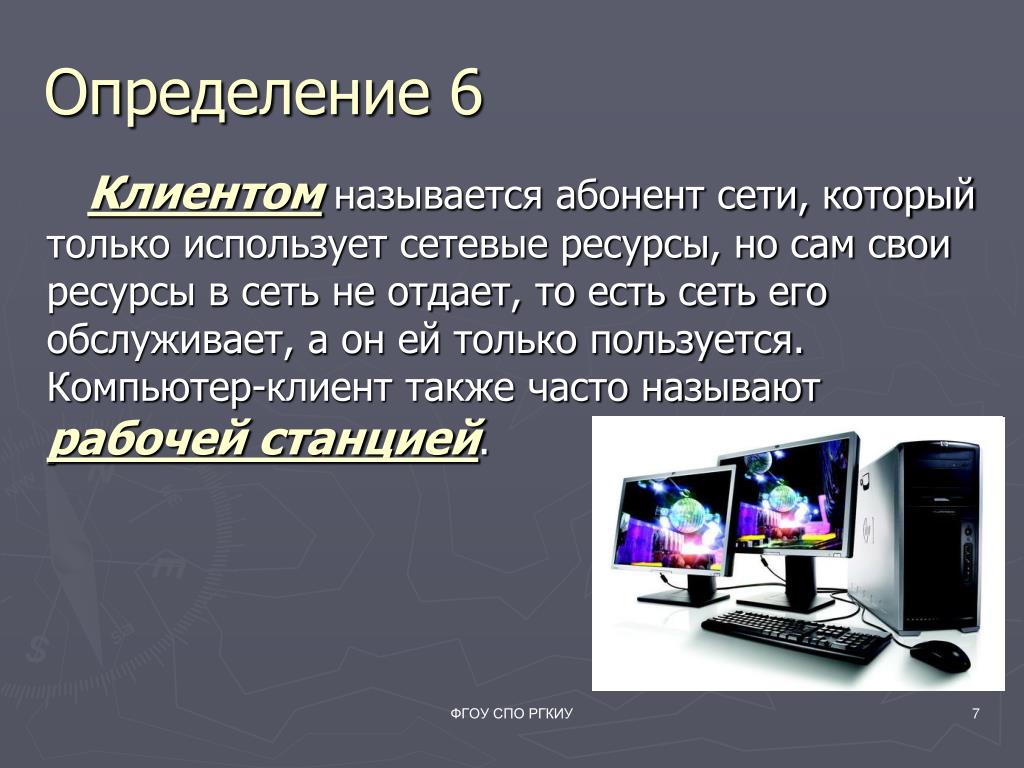

Определение 6

Клиентом называется абонент сети, который только использует сетевые ресурсы, но сам свои ресурсы в сеть не отдает, то есть сеть его обслуживает, а он ей только пользуется. Компьютер-клиент также часто называют рабочей станцией.

ФГОУ СПО РГКИУ


1 5691788

Классификация компьютерных сетей по архитектуре

  • LAN - Local Area Network ( ЛВС ) - Локальные вычислительные сети: Ethernet, FastEthernet, ARCnet, TokenRing , LokalTalk (Apple) , WLAN, FDDI.

  • WAN - Wide Area Network ( РВС ) - Региональные и глобальные вычислительные сети: FDDI, ATM, FrameRelay.

  • MAN - Metropolian Area Network ( TВС ) - Городские (территориальные) вычислительные сети.

  • GAN - Global Area Network ( ГВС ) - Глобальные вычислительные сети.

ФГОУ СПО РГКИУ


1 5691788

Классификация по масштабу администрирования

  • Офисные сети (сети отделов).

  • Учрежденческие сети (сети кампусов).

  • Корпоративные сети.

  • Сети общего доступа (Internet ).

ФГОУ СПО РГКИУ


1 5691788

Классификация по скорости передачи данных

  • коммуникационные модемные каналы: 1200, 2400, 4800, 9600, 14400, 19200, 33600, 56000 бит/с;

  • физическая скорость на коммутируемых телефонных каналах = ( 1200-3000 бит/с);

  • цифровые модемы 64Кб/с, 128 Кб/с, 256Кб/с, 1,0Мб/с, 5Мб/.с, 10Мб/с;

  • среднескоростные сети 1, 2, 8, 10, 16, 20 Мб/с;

  • скоростные сети 100 Мб/с, 1.5 Гб/с.

ФГОУ СПО РГКИУ


1 5691788

Классификация по топологии сети

  • сети с топологией «Общая шина»;

  • сети с топологией «Звезда»;

  • сети с топологией «Кольцо»;

  • сети с древовидной топологией;

  • сети со смешанной топологией.

ФГОУ СПО РГКИУ


1 5691788

Топология «Шина»

Топология типа общая ши́на, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. На концах кабеля находятся терминаторы, для предотвращения отражения сигнала.

ФГОУ СПО РГКИУ


1 5691788

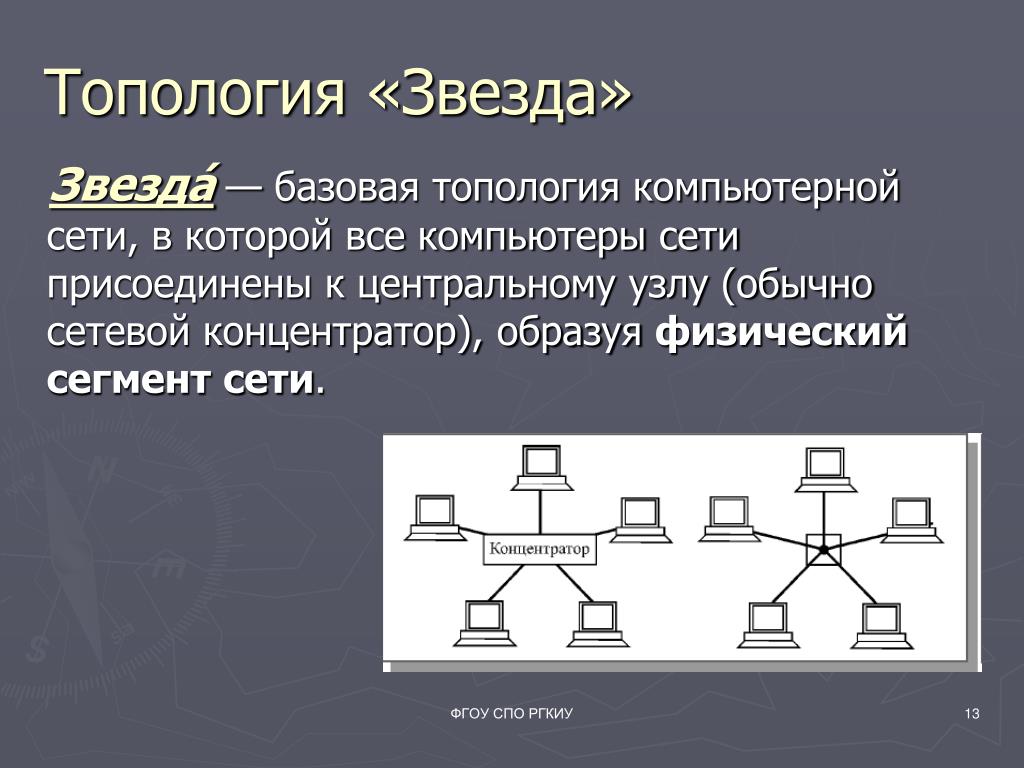

Топология «Звезда»

Звезда́ — базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (обычно сетевой концентратор), образуя физический сегмент сети.

ФГОУ СПО РГКИУ


1 5691788

Топология «Кольцо»

Кольцо— это топология, в которой каждый компьютер соединен линиями связи с двумя другими: от одного он получает информацию, а другому передает. На каждой линии связи, как и в случае звезды, работает только один передатчик и один приемник (связь типа точка-точка). Это позволяет отказаться от применения внешних терминаторов.

ФГОУ СПО РГКИУ


1 5691788

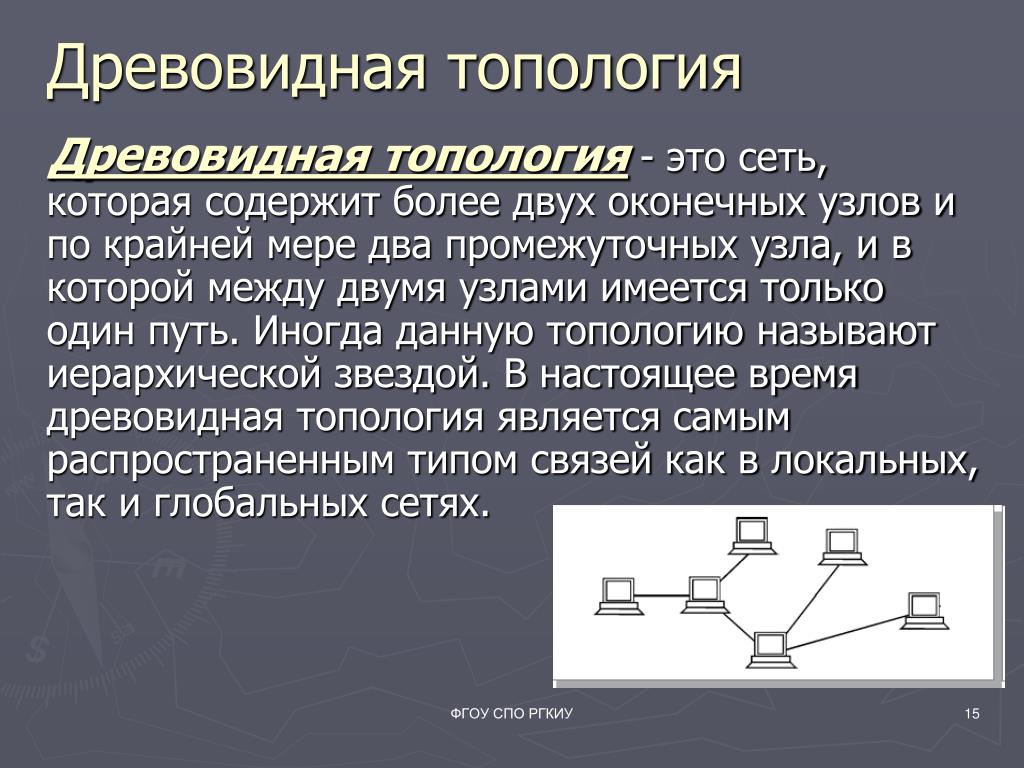

Древовидная топология

Древовидная топология - это сеть, которая содержит более двух оконечных узлов и по крайней мере два промежуточных узла, и в которой между двумя узлами имеется только один путь. Иногда данную топологию называют иерархической звездой. В настоящее время древовидная топология является самым распространенным типом связей как в локальных, так и глобальных сетях.

ФГОУ СПО РГКИУ


1 5691788

Примеры использования разных топологий

ФГОУ СПО РГКИУ
