  1. Radiokomunikační sítě – RKS (referát) Miroslav Kratochvíl

  2. Co je to, když se řekne digitální vysílání (broadcasting) • Co je to DVB–T (C,S) Digital Video Broadcasting - Terrestrial (Cable, Sattelite) • Přechod z analogového na digitální vysílání • vysoká odolnost vůči nelineárním zkreslením a rušivým signálům • Možnost aplikace ef. nespojitých modulačních metod při vf. přenosu TV signálů • Příjem digitálního signálu i v pohybujích se dopravních prostředcích (za předpokladu vhodné modulace) • Možnost počítačové kompenzace prakticky všech druhů zkreslení obrazových signálů vzniklých v produkční i distribuční části TV přenosu

  3. Co je to, když se řekne digitální vysílání (broadcasting) - Zvýšení kvality záznamu obrazových signálů • Možnost automatizovaného počítačového zpracování signálu • Možnost aplikace moderních kompresních algoritmů (ve spojení s účinnými moderními modulačními metodami umožňuje lepší využití kmitočtového spektra a tím i přenos většího počtu programů na stávajících kmitočtech) • analogová TV: v jednom pásmu 1 program (ČR-48 kanálů) • digitální TV: hypoteticky 4 prog. na 3 kanálech celostátně

  4. Co je to, když se řekne digitální vysílání (broadcasting) • Možnost volby kvality obrazu i zvuku (formát obrazu, rozlišovací schopnost) • Využití datového toku (VoD), Home-banking, Teleshopping, distribuce software • Interaktivní zpětný kanál - okamžitá reakce • drátový přenos – modem, ISDN, A-DSL • bezdrátový přenos - (GSM, GPRS, UMTS) • Interaktivita • Budování celosvětového standardu se podařilo jen v Evropě (NTSC, PAL ,PAL plus, SECAM, D-MAC,D2-MAC aj.)

  5. Digitalizace • spojitý (obrazový, zvukový či jiný signál) v základním kmitočtovém pásmu -A/D převodník - vzorkování (velkého počtu kratičkých signálových vzorků, jimž je přiřazena procesem kvantování číselná hodnota (obvykle v binárním tvaru) – pro zpětnou obnovu pův. signálu musí mít kmitočet jistou min. hodnotu - fvz (Shannon-Kotelnikův) teorém - signál se přemění na posloupnost vzorků vyjádřených číselnými hodnotami (datový tok) přenos buď v základním kmitočtovém pásmu nebo pomocí vhodné nespojité modulace ve VF pásmu určeném pro určitý typ přenosu – přijímač – demodulace D/A převodník - zpětný převod do analogové formy zobrazení nebo reprodukce

  6. Digitalizace - pokračování • Digitální obrazový signál zabírá z principu podstatně širší kmitočtové spektrum ve srovnání s původním zdrojovým analogovým signálem a jeho přenos by kladl mimořádně vysoké nároky na šířku kmitočtového pásma přenosového kanálu- kompresedatového toku - složité kompresní algoritmy a výpočetní technika (MPEG-2 aj.) • Při těchto automatizovaných výpočetních operacích, se vypouštějí nadbytečné (redundantní) a nepodstatné (irelevantní) informace - zachování požadované kvality obrazu či zvuku. Vzhledem k významné geometrické i časové korelaci (zjednodušeně - podobnosti) obrazového signálu, může být tato komprese velmi účinná a její pomocí lze snížit objem či rychlost datového toku (a jemu úměrnou šířku kmitočtového pásma přenosového kanálu) dle požadované kvality obrazu velmi výrazně (deset a vícekrát)

  7. Analogové vysílání • velký vysílací výkon – dohled ze strany ČTÚ a RRTV- přiděluje kmitočty a odpovídající vyzářený výkon s ohledem na pokrytí a zabránění rušení jiných vysílačů • vyčerpání kmitočtů • vliv rušení, především vliv odrazů způsobujících tzv. vícenásobný příjem(známé “duchy” v obraze)

  8. Digitální vysílání • použití modulace OFDM - ortogonálně kmitočtově dělený multiplex - tok digitálních dat je rozdělen do mnoha paralelních toků s podstatně delší bitovou periodou a ty jsou přenášeny prostřednictvím velkého počtu (až několika tisíc) nosných signálů přesně definovaných kmitočtů • SFN (Single Frequency Network) intenzity signálů se sčítají • Spíše celulární systém

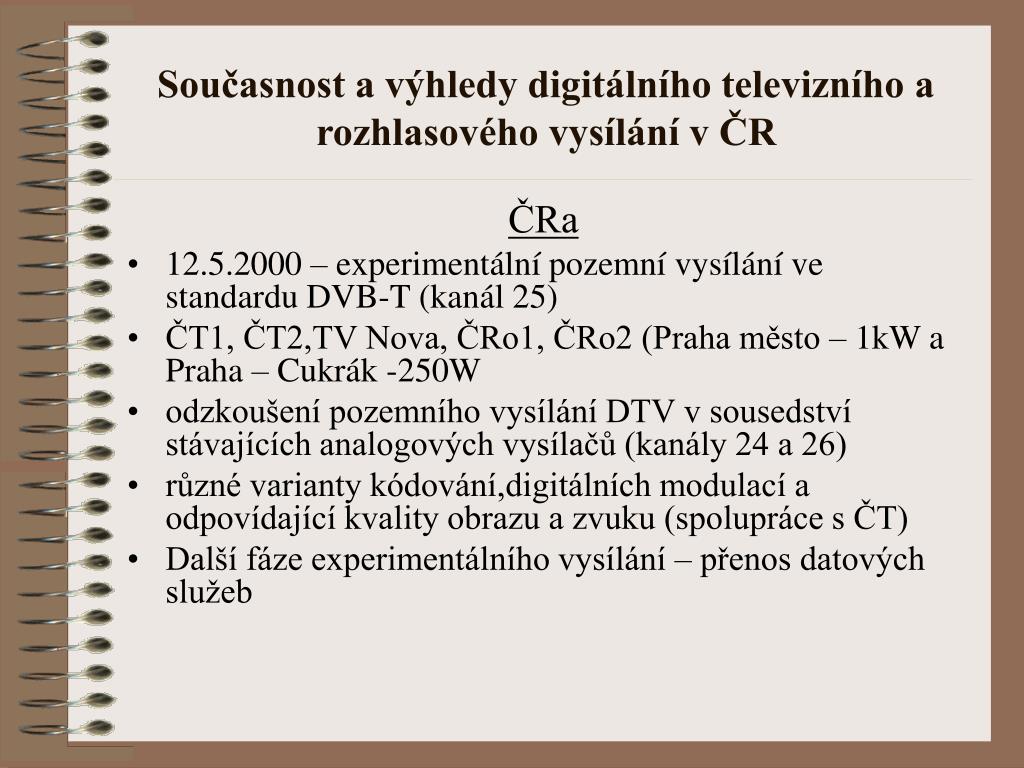

  9. Současnost a výhledy digitálního televizního a rozhlasového vysílání v ČR ČRa • 12.5.2000 – experimentální pozemní vysílání ve standardu DVB-T (kanál 25) • ČT1, ČT2,TV Nova, ČRo1, ČRo2 (Praha město – 1kW a Praha – Cukrák -250W • odzkoušení pozemního vysílání DTV v sousedství stávajících analogových vysílačů (kanály 24 a 26) • různé varianty kódování,digitálních modulací a odpovídající kvality obrazu a zvuku (spolupráce s ČT) • Další fáze experimentálního vysílání – přenos datových služeb

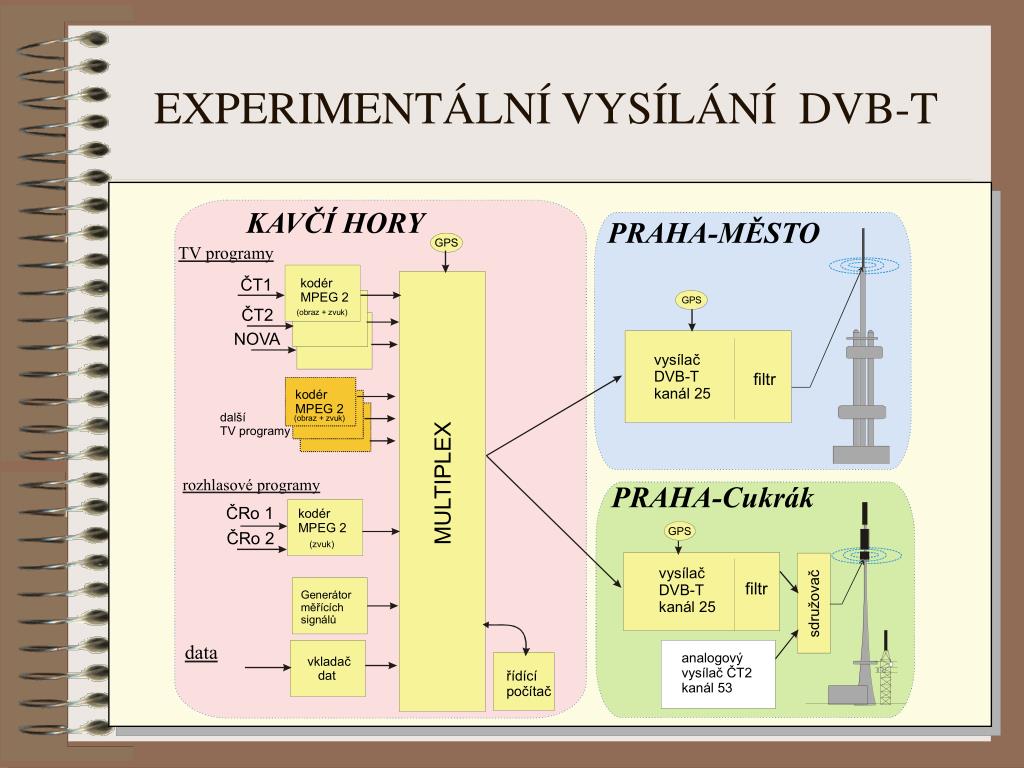

  10. EXPERIMENTÁLNÍ VYSÍLÁNÍ DVB-T

  11. MAPA POKRYTÍ OKOLÍ PRAHY SIGNÁLEM DVB-T Mělník Nymburk Kladno PRAHA Benešov Příbram

  12. Současnost a výhledy digitálního televizního a rozhlasového vysílání v ČR CDG • 31.8.2000 46,kanál – 3 digitální vysílače (Rodhe - Schwarz) pro Prahu a blízké okolí

  13. Služby • Pro koupi STB musí DVB-T nabídnout kromě zlepšení kvality a poskytování dalších služeb, zejména rozšířenou nabídku placených, ale i volných TV programů

  14. MULTIPLEX • 1. veřejnoprávní MUX (ČT1, ČT2,…) • 2. komerční MUX (TV NOVA, Prima TV, TV3, TV regiony) • Provozovatel MUXu??? (ČT, NOVA, ČTc)

  15. PRINCIP KÓDOVÁNÍV DIGITÁLNÍ TELEVIZI

  16. Budoucí vývoj • Etapa - Experimentální projekty • Etapa - Pilotní projekty • Etapa - Pravidelné vysílání DVB-T (souběžný provoz A-D v letech 2003 až 2005) • Etapa - Postupné omezování analogového vysílání • Etapa – Definitivní zrušení anal. vysílání

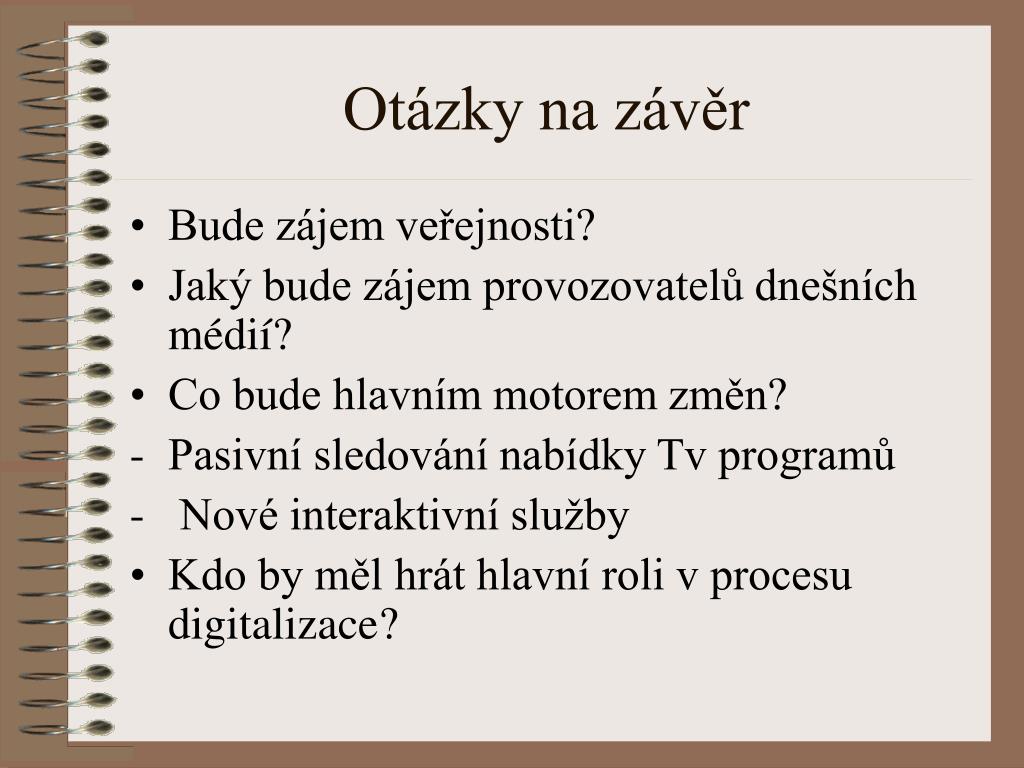

  17. Otázky na závěr • Bude zájem veřejnosti? • Jaký bude zájem provozovatelů dnešních médií? • Co bude hlavním motorem změn? • Pasivní sledování nabídky Tv programů • Nové interaktivní služby • Kdo by měl hrát hlavní roli v procesu digitalizace?
