13amp

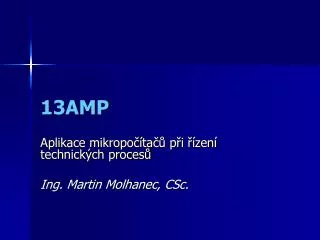

13AMP

Aplikace mikropočítačů při řízení technických procesů

Ing. Martin Molhanec, CSc.


13amp1
13AMP

  • Ing. Martin Molhanec, CSc.

  • Katedra elektrotechnologie, K-313

  • Místnost 450, blok B3, Dejvice

  • Tel. (+420) 2 2435 2118

  • mailto:[email protected]

  • http://martin.feld.cvut.cz/~mmm


13amp2
13AMP

  • Přednášky i cvičení probíhají v počítačové učebně: Z477(Zikova ulice, Dejvice)

  • Cvičení navazují na přednášky plynule, proto je žádoucí chodit i na přednášky!


13amp3
13AMP

  • Cíl: Seznámit posluchače se specifiky programování řídících aplikací

  • Úroveň: Znalý uživatel, který vidí pod pokličku

  • Přednášky: Více informací, méně teorie

  • Cvičení: Programování multitasku


Osnova p edn ek
Osnova přednášek

  • Principy programování řídicích aplikací

  • Software pro programování řídicích aplikací

  • Analýza řídicích aplikací

  • HW vybavení pro řízení


Osnova cvi en
Osnova cvičení

  • Opakování programování

  • Pokus o vlastní multitask

  • Využití multitaskové knihovny

  • Použití jazyka Modula II

  • Použití jazyka …



Literatura
Literatura

  • Plášil: Operační systémy, FEL-ČVUT, 1989

  • Čada: Operační systémy, GRADA, 1994

  • Young: Programovací jazyky pro RT aplikace, SNTL, 1988

  • Zdroje na Internetu


Specifika software pro zen
Specifika software pro řízení

  • Reálný čas – včasná odezva

  • Paralelismu – současnost

  • Synchronizace – sdílení zdrojů

  • Kooperace – komunikace mezi procesy

  • Spolehlivost, robustnost

  • Uživatelské prostředí - visualizace


Specifika hardware pro zen
Specifika hardware pro řízení

  • Spolehlivost

  • Průmyslové provedení

  • Kusovost  sériovost

  • Komunikace s periferiemi (I/O)

Drahé


Specifika hardware pro zen1
Specifika hardware pro řízení

  • Řídící systémy (modulární)

  • Průmyslová PC

  • Jednodeskové a vestavěné systémy

  • Průmyslové sběrnice

  • Odlišná konstrukce a architektura

  • Různá CPU a další obvody


Typick lohy
Typické úlohy

  • Řízení technických procesů

  • Sběr dat z technických procesů (měření)

  • Vizualizace technických procesů

  • Další úlohy:

    • Statistické vyhodnocení

    • Zálohování naměřených dat


Princip multit sku
Princip multitásku

V libovolném konkrétním čase je vždy aktivní pouze jedna jediná úloha.

Pokud je střídání úloh v určitém časovém intervalu dostatečně časté, jeví se jejich aktivita jako současná.

Time

Úloha 1

Úloha 2

Úloha 3


Proces
Proces

  • Proces je abstrakce běžícího programu

  • Několik procesů může běžet současně

    • Skutečně (více procesorů)

    • Zdánlivě (jeden procesor)

  • Task čili úloha, jiný název pro proces (poněkud obecnější)


Proces program
proces  program

  • Na disku je uložen PROGRAM.Program je popis určitého algoritmu.

  • V paměti počítače se vykonává PROCES.Proces je činnost, která realizuje daný algoritmus.

  • POZOR: Současně se může vykonávat více PROCESŮ i téhož PROGRAMU.


  • PROCESS (proces)Jeden program = jeden proces.Každý proces má svojí paměť.

  • THREAD (vlákno)Jeden program = několik vláken.Všechna vlákna sdílejí společnou paměť.

  • TASK (úloha)Může být, jak proces, tak vlákno.


  • MULTITASKINGJe vykonávání několika úloh současně na jediném procesoru (jedná se o tzv. sdílení času)

  • MULTIPROCESSINGJe vykonávání několika úloh současně na několika procesorech, které sdílejí společnou paměť.

  • DISTRIBUTEDPROCESSINGJe vykonávání několika úloh současně na několika procesorech, které nemají společnou paměť.


  • Úlohy jsou buď nezávislé (independent) nebo spolu spolupracující (cooperating).

  • Spolupráce je komunikace. Při ní si úlohy vyměňují data prostřednictvím zpráv (messages) nebo sdílené paměti (shared memory).


Synchronizace
Synchronizace

  • Synchronizace je zvláštní způsob vzájemné komunikace úloh, kdy jedna úloha A čeká na jinou úlohu B. Teprve až úloha B dosáhne určitého bodu ve vykonávání svého algoritmu, smí úloha A dále pokračovat.


Real time systems syst my re ln ho asu
REAL-TIME SYSTEMS(Systémy reálného času)

  • RT systém je takový systém, kde časové požadavky (odezva systému) je nezbytnou součástí jeho specifikace.

  • Příklady RT systémů

    • Operační systémy (pro řízení)

    • Telekomunikace

    • Objednávání letenek


Paraleln syst my
Paralelní systémy

  • Jsou speciální systémy, které obsahují velké množství procesorů. Na těchto systémech probíhají paralelně některé algoritmy.Jedná se o speciální počítačové architektury.

  • Příklad:TRANSPUTER (firma Inmos) & jazyk OCCAM


  • TASK SWITCH (přepnutí úlohy)Jedná se o způsob jakým je právě vykonávaná úloha pozastavena a jiná úloha odstartována.

  • SCHEDULING (plánování)Je algoritmus, který rozhoduje o tom KDY dojde k přepnutí úlohy a JAKÁ další úloha bude odstartována.


Shrnut
Shrnutí

  • Základní informace o předmětu

  • Specifika řídicích systémů.

  • Co je to multitásk.

  • Co je to proces, úloha, vlákno.

  • Co je to reálný čas.

  • Další potřebné pojmy.


Finito
FINITO

Ještě se nerozsvítilo?

Nevadí, tak snad příště 
