Pir sensor

PIR sensor


Pir sensor

Uitleg gebruik animatie.

Als deze groene toetsen in beeld komen gebruik je……

…….deze toetsen op je toetsenbord.

Verder gebruik je alléén de linkermuistoets om ergens op te klikken.

Bijvoorbeeld: VERDER of MAAK EEN KEUZE

Deze animatie is ontworpen door Inno van Dijk uit Zevenaar

Ga je gang

VERDER


Pir sensor

PIR sensor

Passieve Infra Rood naderingsschakelaar, kortweg PIR, wordt gebruikt bij het op korte afstand detecteren van bewegingen.

Passief omdat deze zelf geen signaal uitzend maar alléén verandering van warmte detecteert en dus reageert op warmtestraling die wordt ontvangen

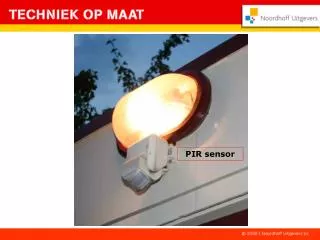

In combinatie met een lichtsensor worden ze bijvoorbeeld gebruikt met een buitenlamp die aan gaat als er iemand in de buurt komt.

De lichtsensor zorgt ervoor dat bij genoeg licht (overdag) de lamp niet gaat branden als er iemand in de buurt komt.


Pir sensor

PIR sensor

Zolang er voldoende licht valt op de lichtsensor blijft contact 1 open.

Als er iemand voor de PIR langs loopt kan contact 2 sluiten maar de lamp blijft uit.

L

N

lichtsensor

1

2

PIR


Pir sensor

PIR sensor

Als het donker gaat worden zal de lichtsensor contact 1 sluiten. De lamp blijft uit totdat iemand langs de PIR loopt en deze contact 2 sluit, de lamp gaat aan.

L

N

1

2

lichtsensor

Een ingebouwde tijdschakelaar zorgt ervoor dat de lamp gedurende een bepaalde tijd blijft branden. Deze tijd is instelbaar met een knopje.

PIR


Pir sensor

PIR sensor

Ook het bereik van een PIR is instelbaar. Meestal maximaal 15 meter naar voren en 5 meter naar de zijkanten.

Door een juiste afstelling kun je voorkomen dat de PIR telkens reageert als er iemand over het trottoir langs het huis loopt.


Pir sensor

PIR sensor

Het bereik naar voren kun je bepalen door de PIR rechter of schuiner te plaatsen.


Pir sensor

PIR sensor

Hier ontstaat wel een blinde vlek.


Pir sensor

PIR sensor

De blinde vlek kun je weer oplossen door de hoek waarbij de sensor actief is te vergroten.


Pir sensor

PIR sensor

Een tweede veel voorkomend gebruik is bij inbraakbeveiliging. De PIR-sensor zet bij detectie van een beweging het alarm in werking. Bij de plaatsing moet natuurlijk rekening gehouden worden dat alle deuren en ramen door die sensor “gezien” moeten worden.

Bij juiste plaatsing én detectie van een beweging gaat het rode lampje branden.

Sta je echt doodstil dan vind er geen detectie plaats.

Gebied zonder detectie


Pir sensor

PIR sensor

Alle ramen en buitendeuren zijn beveiligd met een PIR bewegingsdetector.


Pir sensor

PIR sensor

Je weet nu dat:

PIR staat voor Passieve Infra Rood detector

Deze zelf geen signaal uitzendt

De veranderende warmte signalen opvangt (detecteert)

Een PIR detector gebruikt wordt op plaatsen waar een beweging “gezien” moet worden

Maak een keuze en klik met de linkermuisknop op één van de mogelijkheden:

Alles opnieuw

Stoppen


Pir sensor

Einde van deze animatie.

Ga nu weer verder met je boek.
