厚德达理 励志勤工. 机电一体化系统设计. 厚德达理 励志勤工. 第三章 机电一体化系统 执行元件的选择与设计 张建民 编著 高等教育出版社 讲授:何庆中 机 电 工 程 系. 厚德达理 励志勤工. 第三章 机电一体化系统 执行元件的选择与设计. 第 3.1 节 执行元件 执行元件 —— 是将控制信号转换成机械运动和机械能量的转换元件。 3.1.1 执行元件的种类及特点. 厚德达理 励志勤工. 执行元件的特点. 1. 电气执行元件

Download Presentation

机电一体化系统设计

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


5702103

厚德达理

励志勤工

机电一体化系统设计

厚德达理

励志勤工

第三章

机电一体化系统

执行元件的选择与设计

张建民 编著

高等教育出版社

讲授:何庆中

机 电 工 程 系


5702103

厚德达理

励志勤工

第三章 机电一体化系统执行元件的选择与设计

第3.1节 执行元件

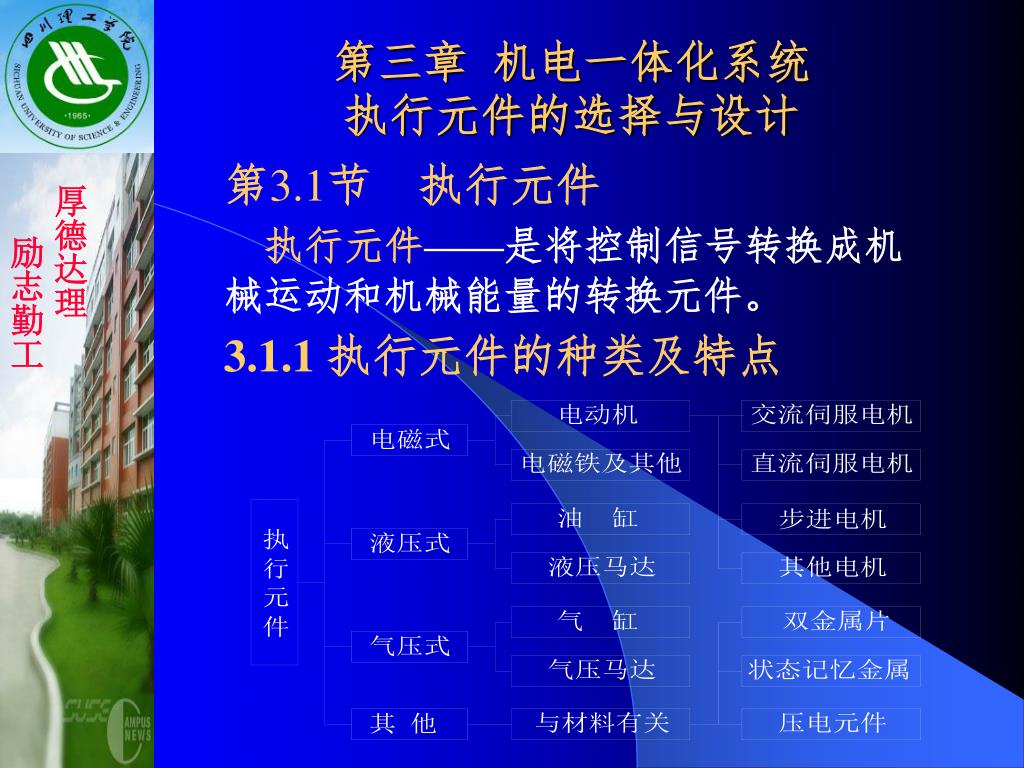

执行元件——是将控制信号转换成机械运动和机械能量的转换元件。

3.1.1 执行元件的种类及特点


5702103

厚德达理

励志勤工

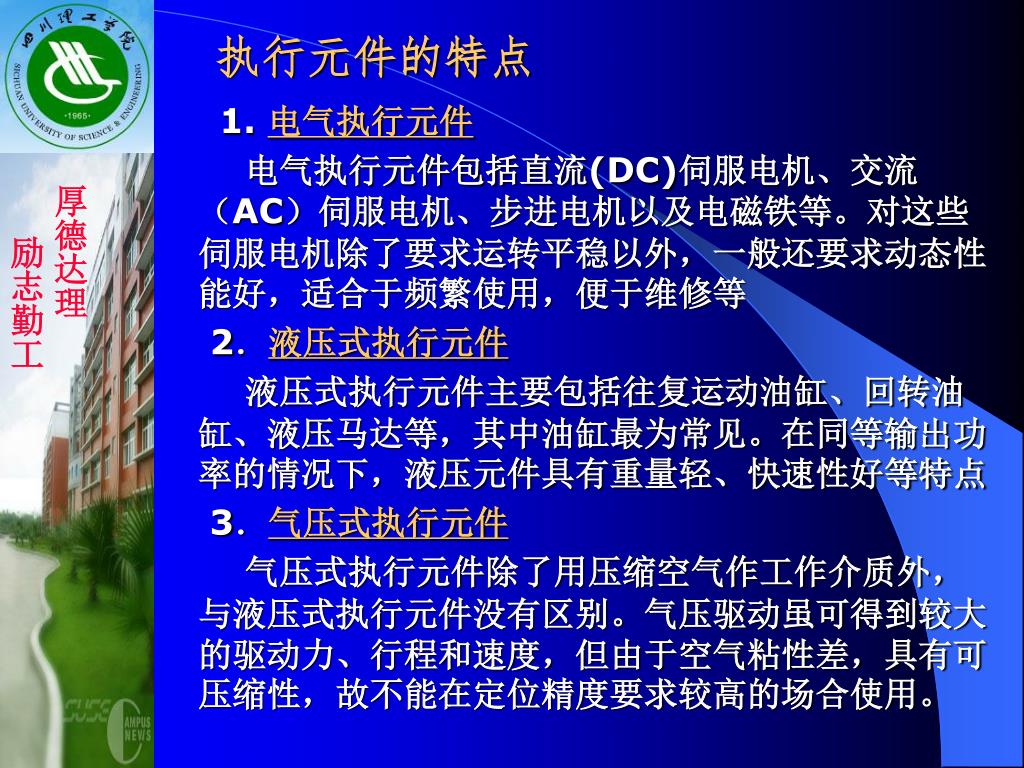

执行元件的特点

  • 1. 电气执行元件

    电气执行元件包括直流(DC)伺服电机、交流(AC)伺服电机、步进电机以及电磁铁等。对这些伺服电机除了要求运转平稳以外,一般还要求动态性能好,适合于频繁使用,便于维修等

    2.液压式执行元件

    液压式执行元件主要包括往复运动油缸、回转油缸、液压马达等,其中油缸最为常见。在同等输出功率的情况下,液压元件具有重量轻、快速性好等特点

    3.气压式执行元件

    气压式执行元件除了用压缩空气作工作介质外,与液压式执行元件没有区别。气压驱动虽可得到较大的驱动力、行程和速度,但由于空气粘性差,具有可压缩性,故不能在定位精度要求较高的场合使用。


5702103

厚德达理

励志勤工

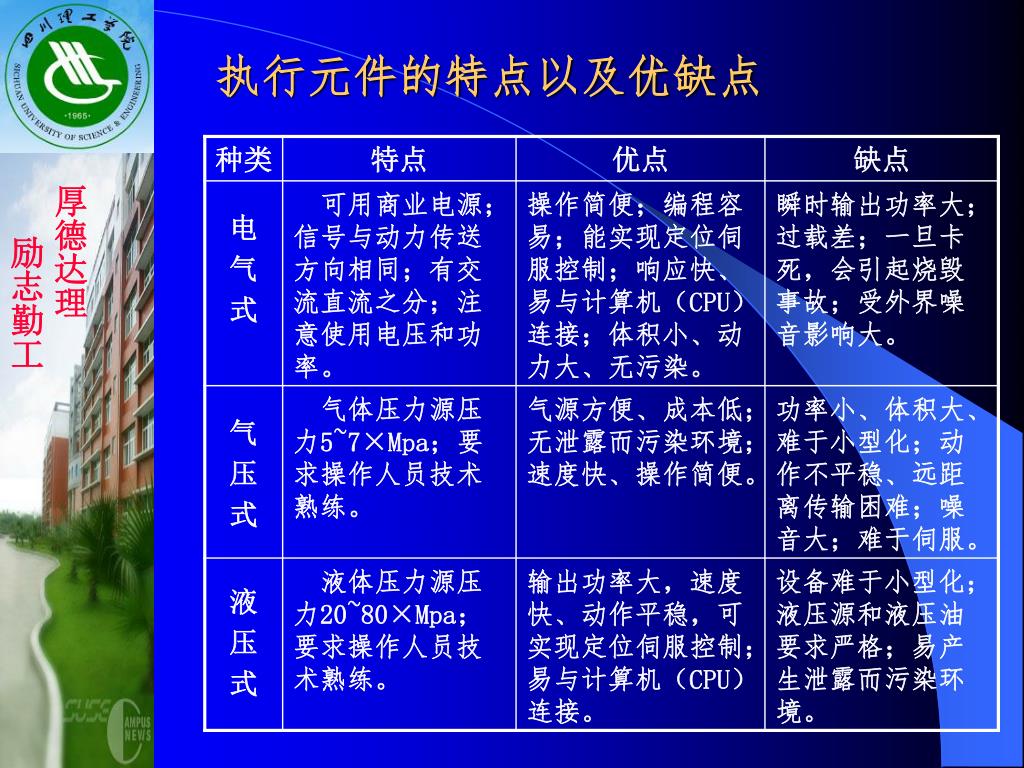

执行元件的特点以及优缺点


3 1 2

厚德达理

励志勤工

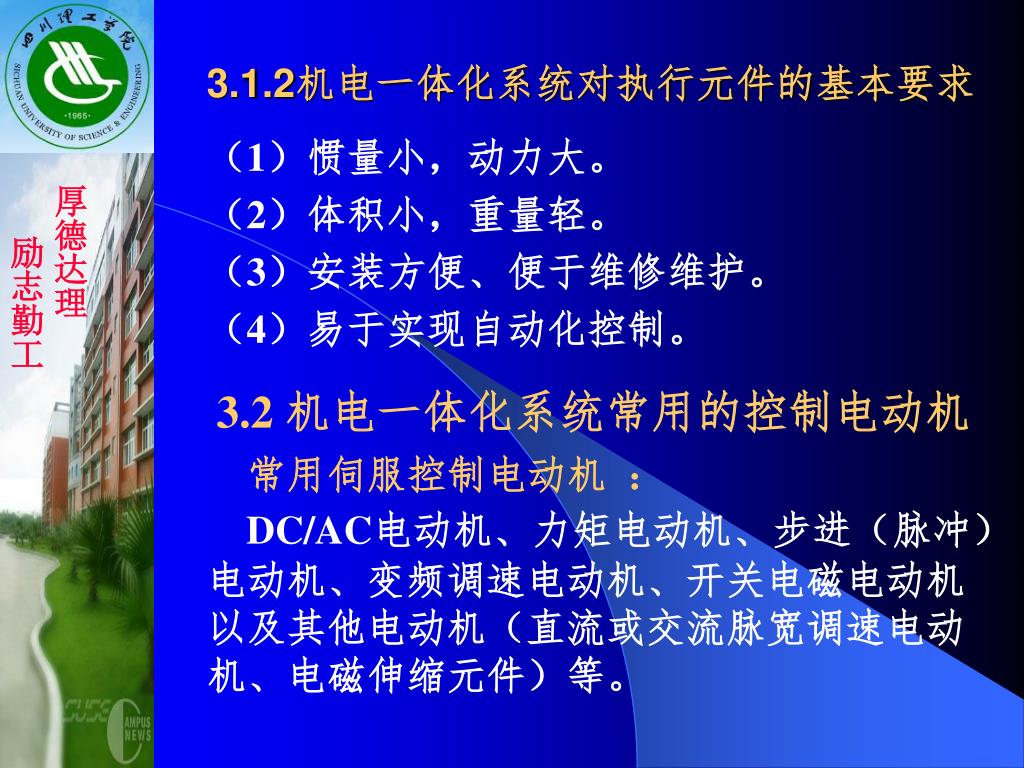

3.1.2机电一体化系统对执行元件的基本要求

(1)惯量小,动力大。

(2)体积小,重量轻。

(3)安装方便、便于维修维护。

(4)易于实现自动化控制。

3.2 机电一体化系统常用的控制电动机

常用伺服控制电动机 :

DC/AC电动机、力矩电动机、步进(脉冲)电动机、变频调速电动机、开关电磁电动机以及其他电动机(直流或交流脉宽调速电动机、电磁伸缩元件)等。


5702103

厚德达理

励志勤工

常用伺服控制电动机的控制方式

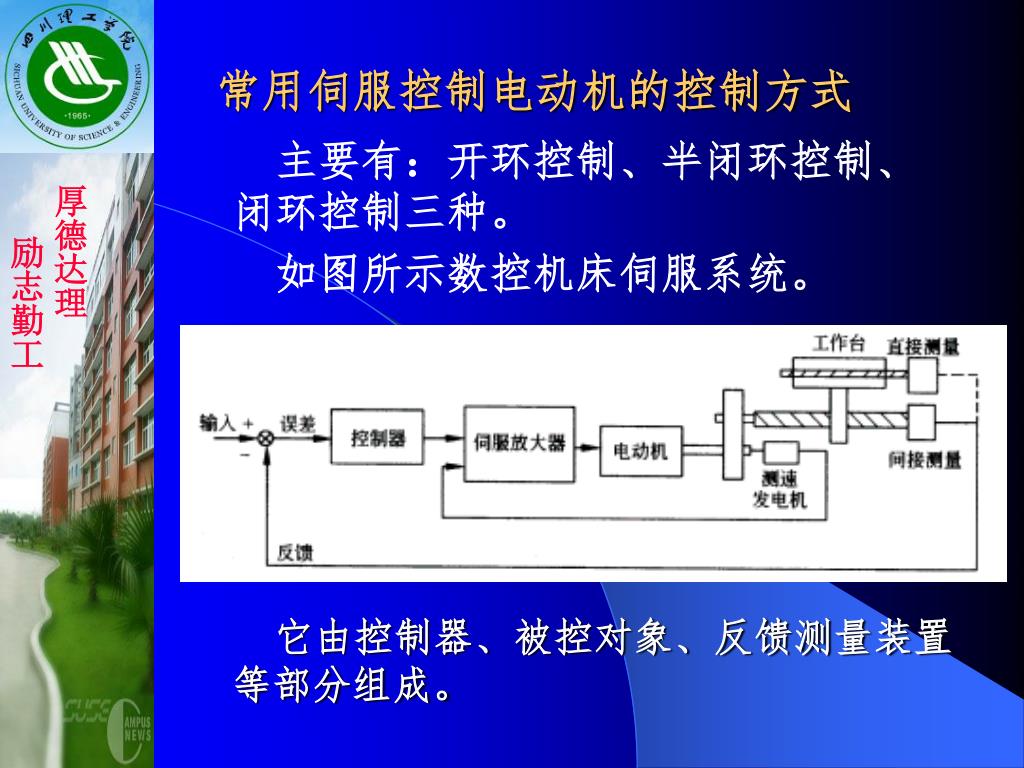

主要有:开环控制、半闭环控制、闭环控制三种。

如图所示数控机床伺服系统。

它由控制器、被控对象、反馈测量装置等部分组成。


3 2 1

厚德达理

励志勤工

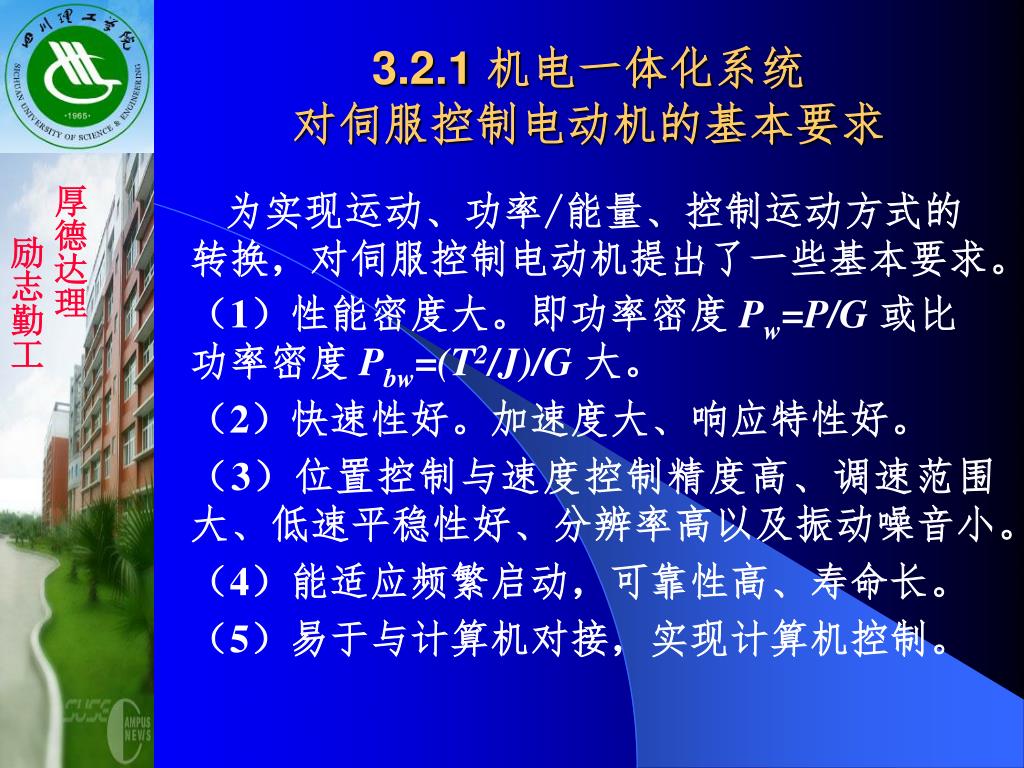

3.2.1 机电一体化系统对伺服控制电动机的基本要求

为实现运动、功率/能量、控制运动方式的转换,对伺服控制电动机提出了一些基本要求。

(1)性能密度大。即功率密度 Pw=P/G 或比功率密度 Pbw=(T2/J)/G 大。

(2)快速性好。加速度大、响应特性好。

(3)位置控制与速度控制精度高、调速范围大、低速平稳性好、分辨率高以及振动噪音小。

(4)能适应频繁启动,可靠性高、寿命长。

(5)易于与计算机对接,实现计算机控制。


3 2 2

厚德达理

励志勤工

3.2.2 伺服控制电动机基本特性

无论动力用伺服控制电动机,还是控制用伺服控制电动机,功率—转速—转矩的电特性是电机重要的基本特性指标之一。

对于伺服控制电机而言,恒转矩工作特性是衡量电机调速性能的重要参数之一。


3 3 3 3 1

厚德达理

励志勤工

3.3 步进电动机与驱动3.3.1 步进电动机的特点、种类、工作原理

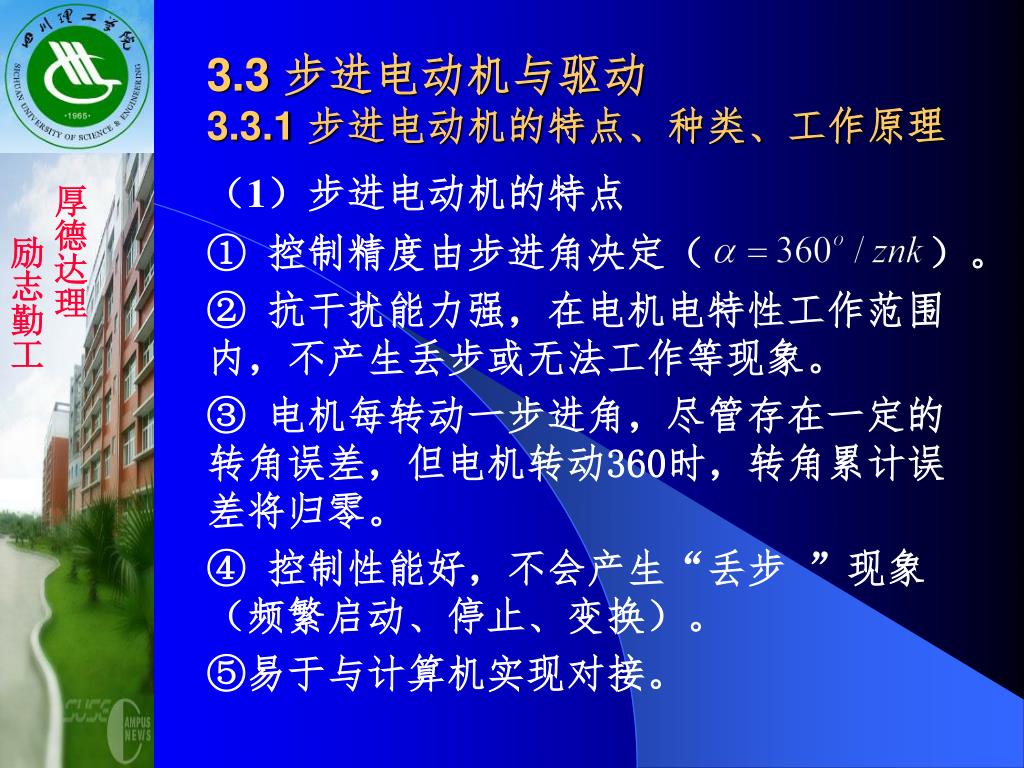

(1)步进电动机的特点

① 控制精度由步进角决定( )。

② 抗干扰能力强,在电机电特性工作范围内,不产生丢步或无法工作等现象。

③ 电机每转动一步进角,尽管存在一定的转角误差,但电机转动360时,转角累计误差将归零。

④ 控制性能好,不会产生“丢步 ”现象(频繁启动、停止、变换)。

⑤易于与计算机实现对接。


5702103

厚德达理

励志勤工

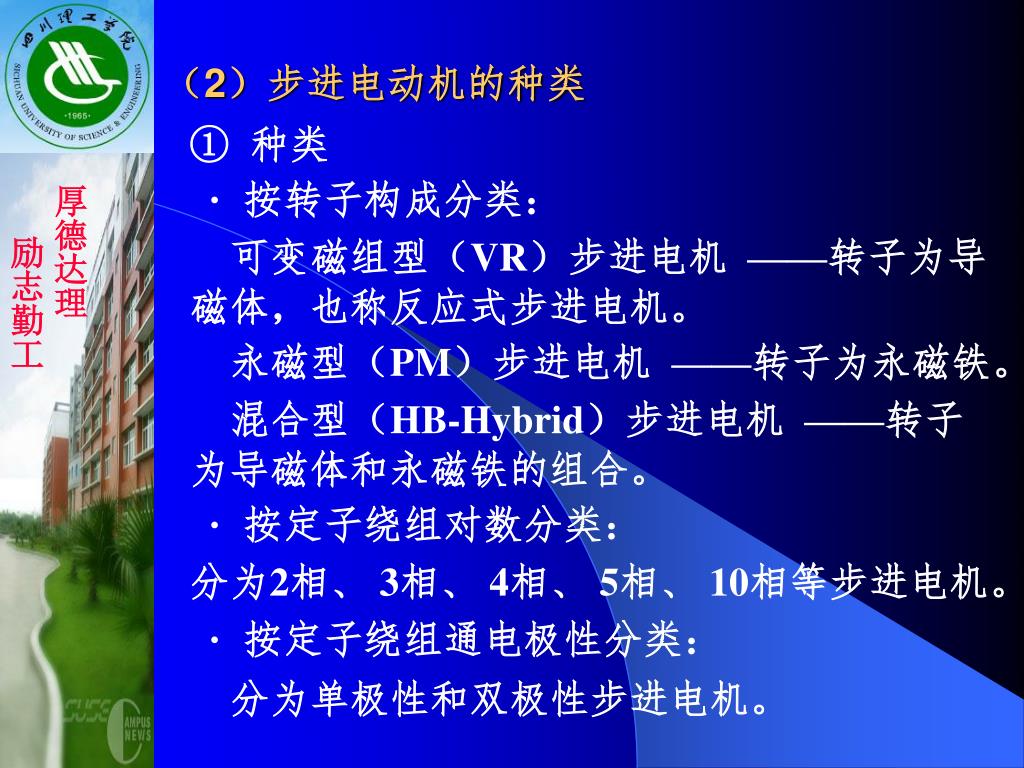

(2)步进电动机的种类

① 种类

·按转子构成分类:

可变磁组型(VR)步进电机 ——转子为导磁体,也称反应式步进电机。

永磁型(PM)步进电机 ——转子为永磁铁。

混合型(HB-Hybrid)步进电机 ——转子为导磁体和永磁铁的组合。

·按定子绕组对数分类:

分为2相、 3相、 4相、 5相、 10相等步进电机。

·按定子绕组通电极性分类:

分为单极性和双极性步进电机。


5702103

厚德达理

励志勤工

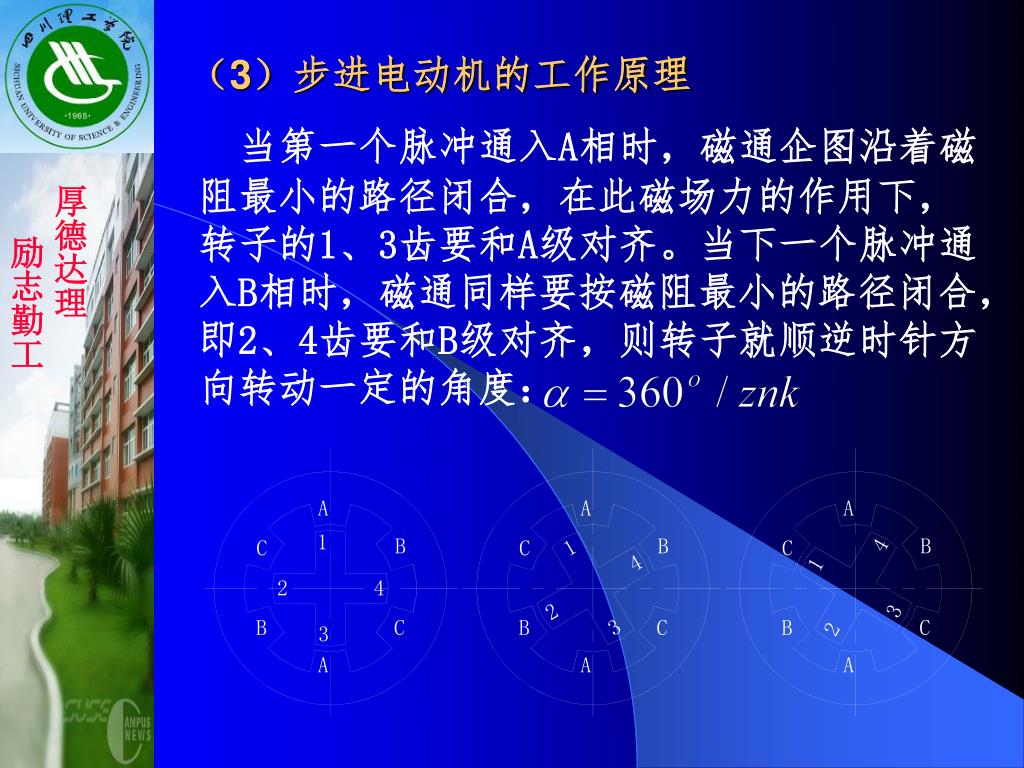

(3)步进电动机的工作原理

当第一个脉冲通入A相时,磁通企图沿着磁阻最小的路径闭合,在此磁场力的作用下,转子的1、3齿要和A级对齐。当下一个脉冲通入B相时,磁通同样要按磁阻最小的路径闭合,即2、4齿要和B级对齐,则转子就顺逆时针方向转动一定的角度:


3 3 2

厚德达理

励志勤工

3.3.2 步进电动机的运行特性与性能指标

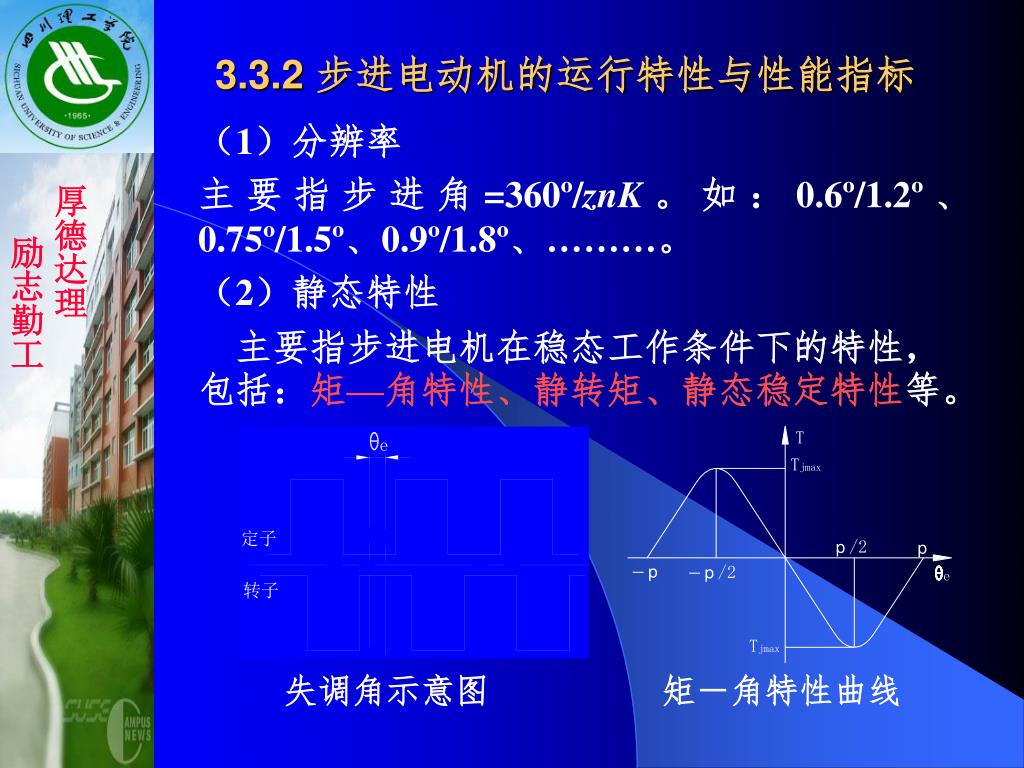

(1)分辨率

主要指步进角=360º/znK。如:0.6º/1.2º、0.75º/1.5º、0.9º/1.8º、………。

(2)静态特性

主要指步进电机在稳态工作条件下的特性,包括:矩—角特性、静转矩、静态稳定特性等。

失调角示意图 矩-角特性曲线


5702103

厚德达理

励志勤工

矩-角

特性

曲线族

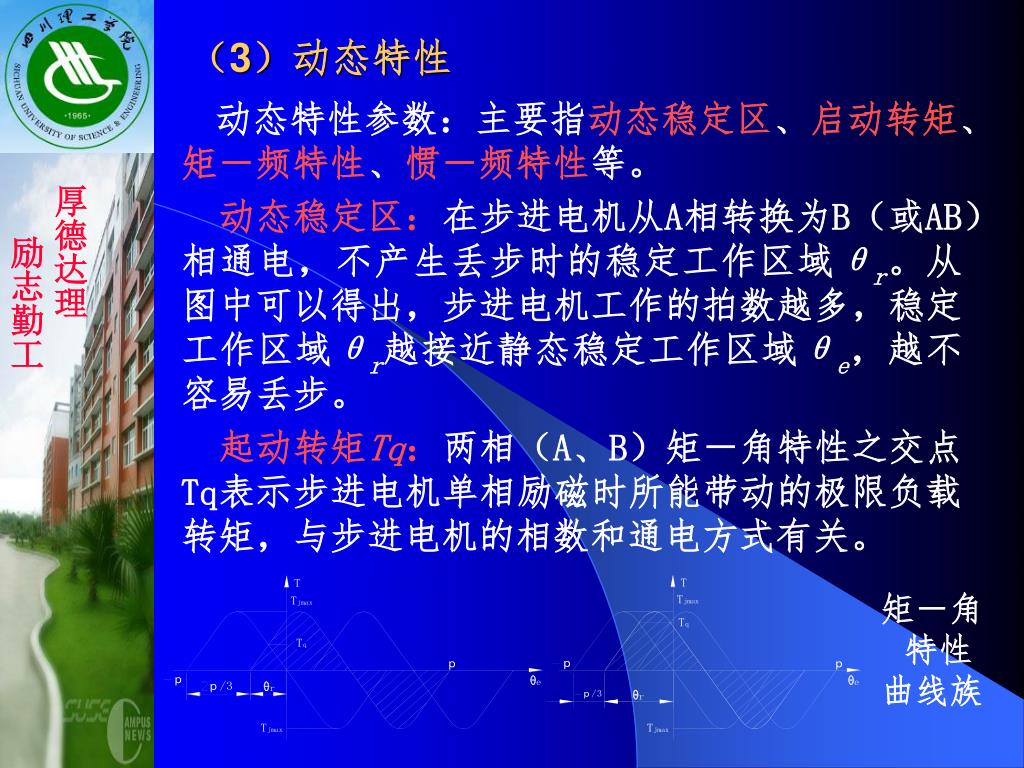

(3)动态特性

动态特性参数:主要指动态稳定区、启动转矩、矩-频特性、惯-频特性等。

动态稳定区:在步进电机从A相转换为B(或AB)相通电,不产生丢步时的稳定工作区域θr。从图中可以得出,步进电机工作的拍数越多,稳定工作区域θr越接近静态稳定工作区域θe,越不容易丢步。

起动转矩Tq:两相(A、B)矩-角特性之交点Tq表示步进电机单相励磁时所能带动的极限负载转矩,与步进电机的相数和通电方式有关。


F max f max

厚德达理

励志勤工

矩-角特性曲线族

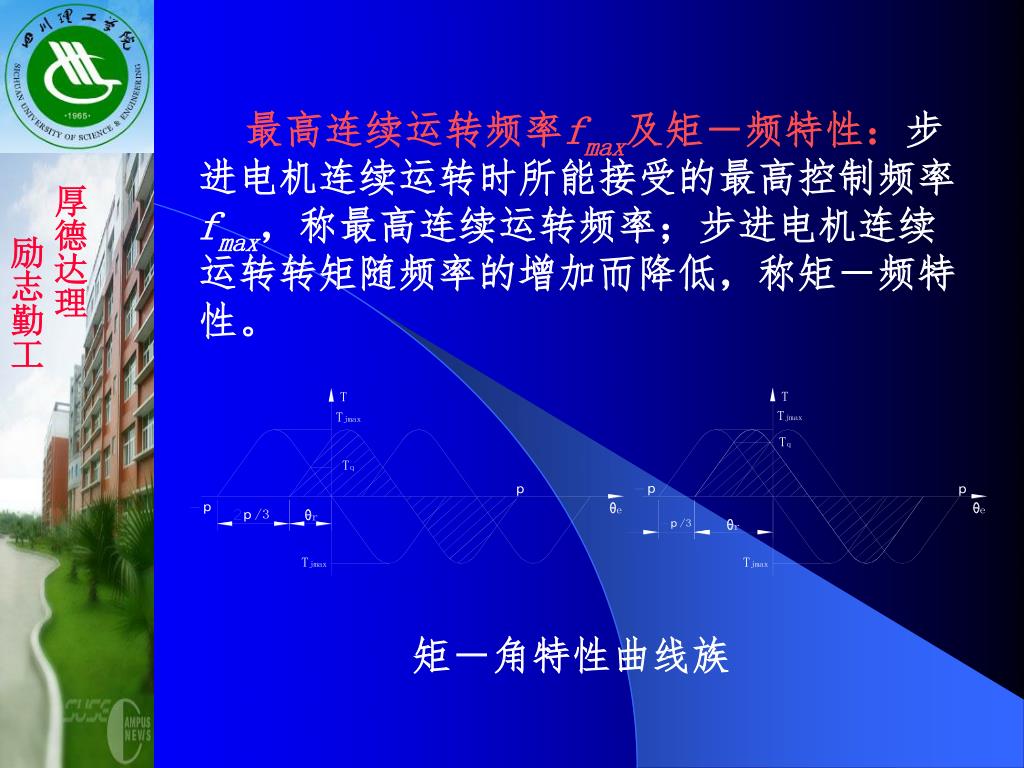

最高连续运转频率fmax及矩-频特性:步进电机连续运转时所能接受的最高控制频率fmax,称最高连续运转频率;步进电机连续运转转矩随频率的增加而降低,称矩-频特性。


3 3 3

厚德达理

励志勤工

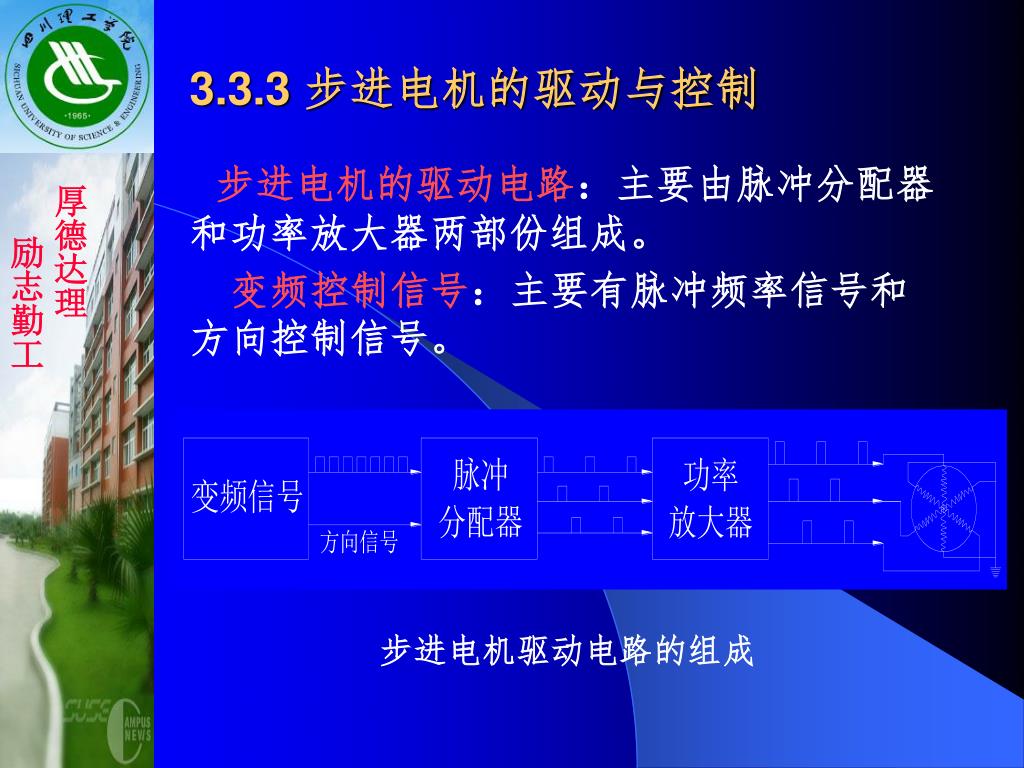

3.3.3 步进电机的驱动与控制

步进电机的驱动电路:主要由脉冲分配器和功率放大器两部份组成。

变频控制信号:主要有脉冲频率信号和方向控制信号。

步进电机驱动电路的组成


5702103

厚德达理

励志勤工

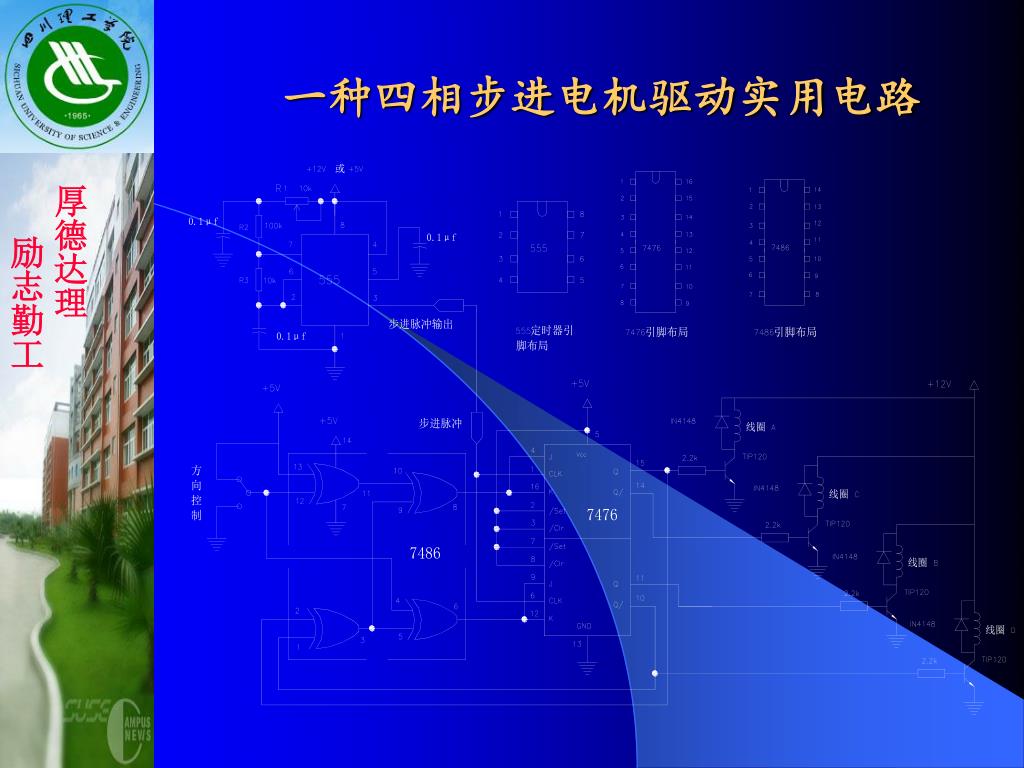

一种四相步进电机驱动实用电路


5702103

厚德达理

励志勤工

(1)环形脉冲分配器

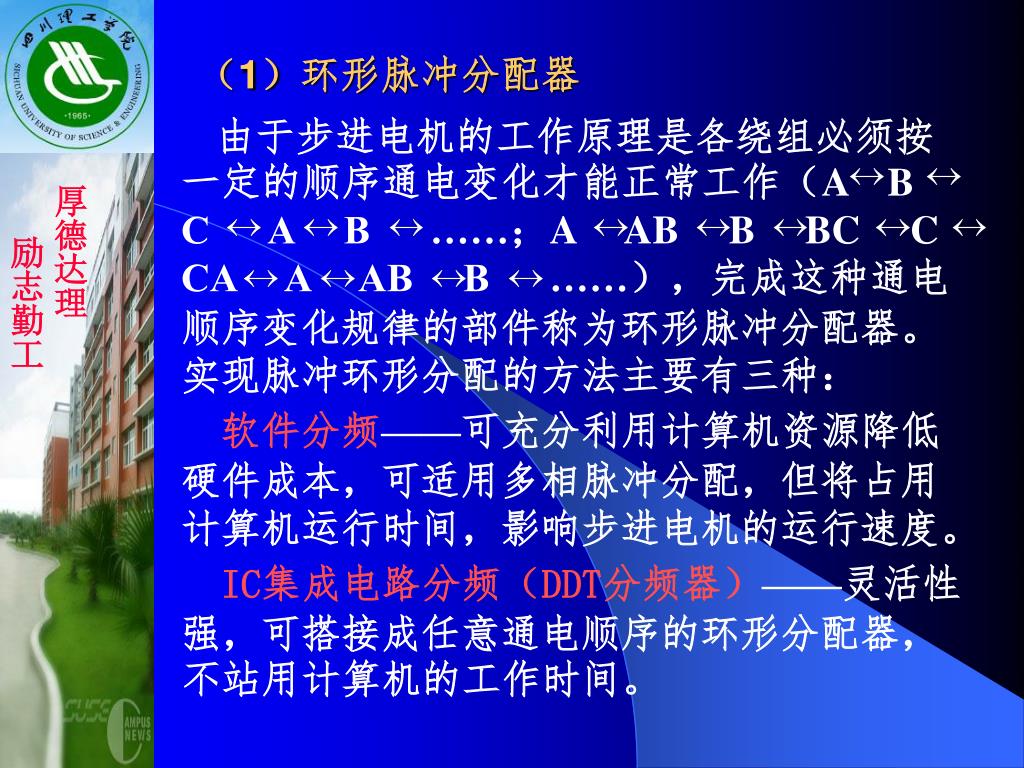

由于步进电机的工作原理是各绕组必须按一定的顺序通电变化才能正常工作(A B C A B ……;A AB B BC C CA A AB B ……),完成这种通电顺序变化规律的部件称为环形脉冲分配器。实现脉冲环形分配的方法主要有三种:

软件分频——可充分利用计算机资源降低硬件成本,可适用多相脉冲分配,但将占用计算机运行时间,影响步进电机的运行速度。

IC集成电路分频(DDT分频器)——灵活性强,可搭接成任意通电顺序的环形分配器,不站用计算机的工作时间。


Ch250

厚德达理

励志勤工

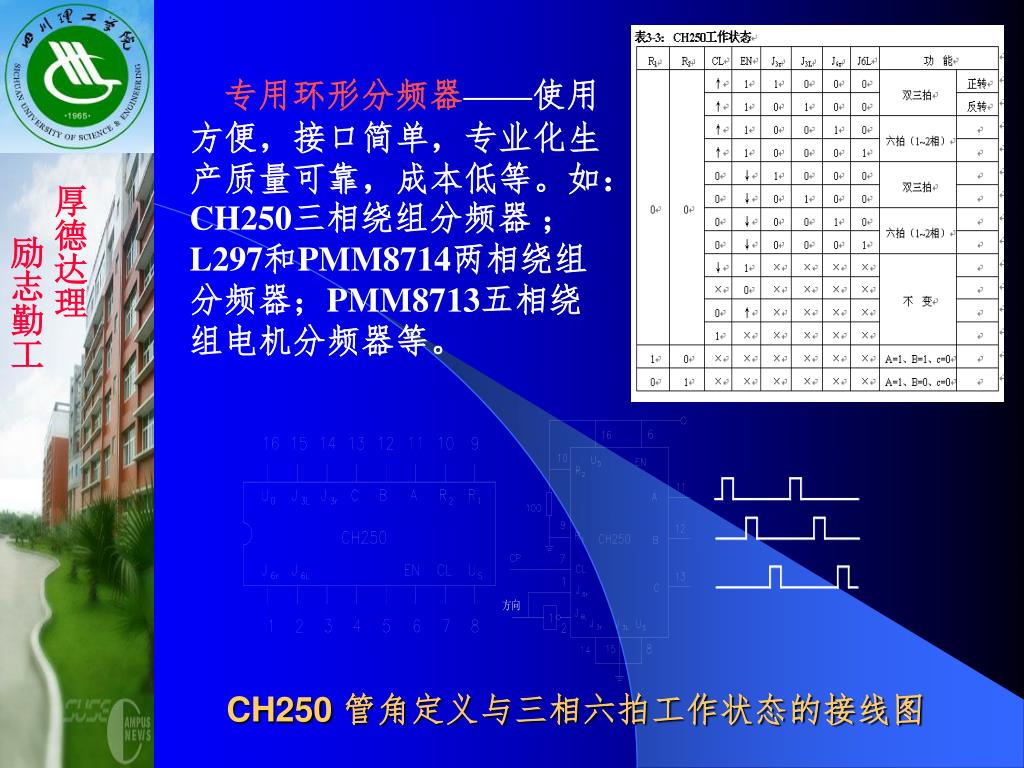

专用环形分频器——使用方便,接口简单,专业化生产质量可靠,成本低等。如:CH250三相绕组分频器 ;L297和PMM8714两相绕组分频器;PMM8713五相绕组电机分频器等。

CH250 管角定义与三相六拍工作状态的接线图


5702103

厚德达理

励志勤工

(2)功率放大器

功率放大器是实现控制信号与步进电机匹配的重要组件。

常见的步进电机功率放大器的组成与特点如下:

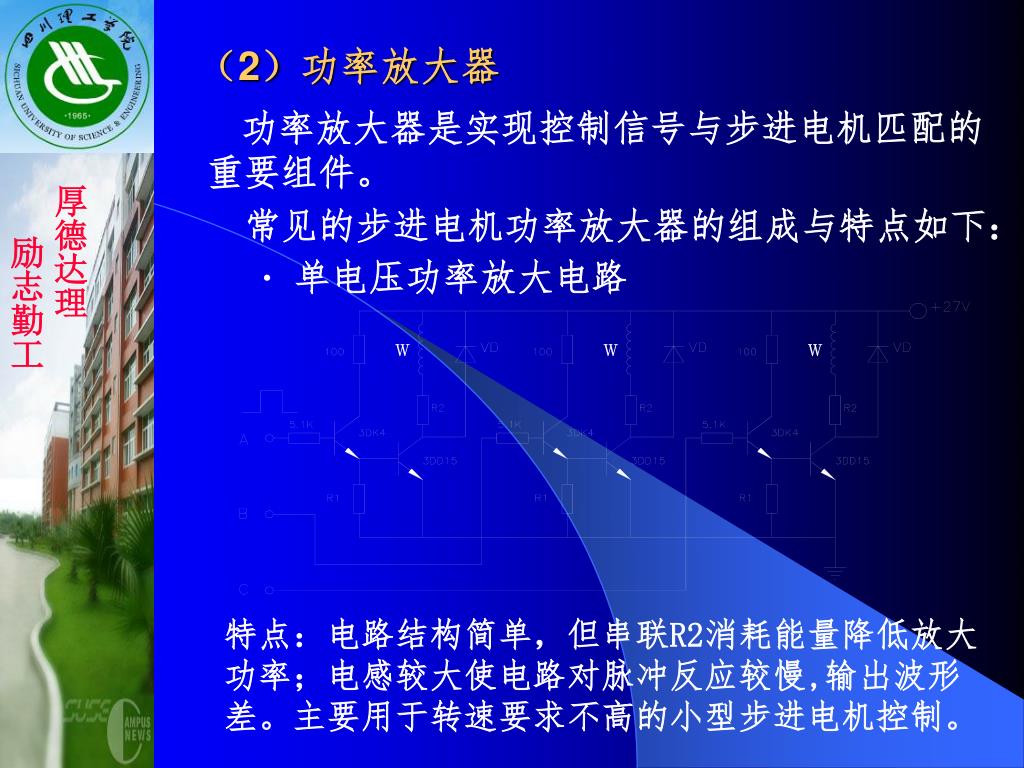

·单电压功率放大电路

特点:电路结构简单,但串联R2消耗能量降低放大功率;电感较大使电路对脉冲反应较慢,输出波形差。主要用于转速要求不高的小型步进电机控制。


5702103

厚德达理

励志勤工

高低压功率放大器

特点:具有高压驱动,电流增长速度快、前沿变陡,电机的扭矩和频率得到提高。

特点:仅在脉冲开始时接通高压电源,其余时间仅接通低压电源供电。具有功效高、电流上升率高、高速运转性能好,但波形陡有时存在过冲现象,谐波丰富,在低速运转时易产生振动。


5702103

厚德达理

励志勤工

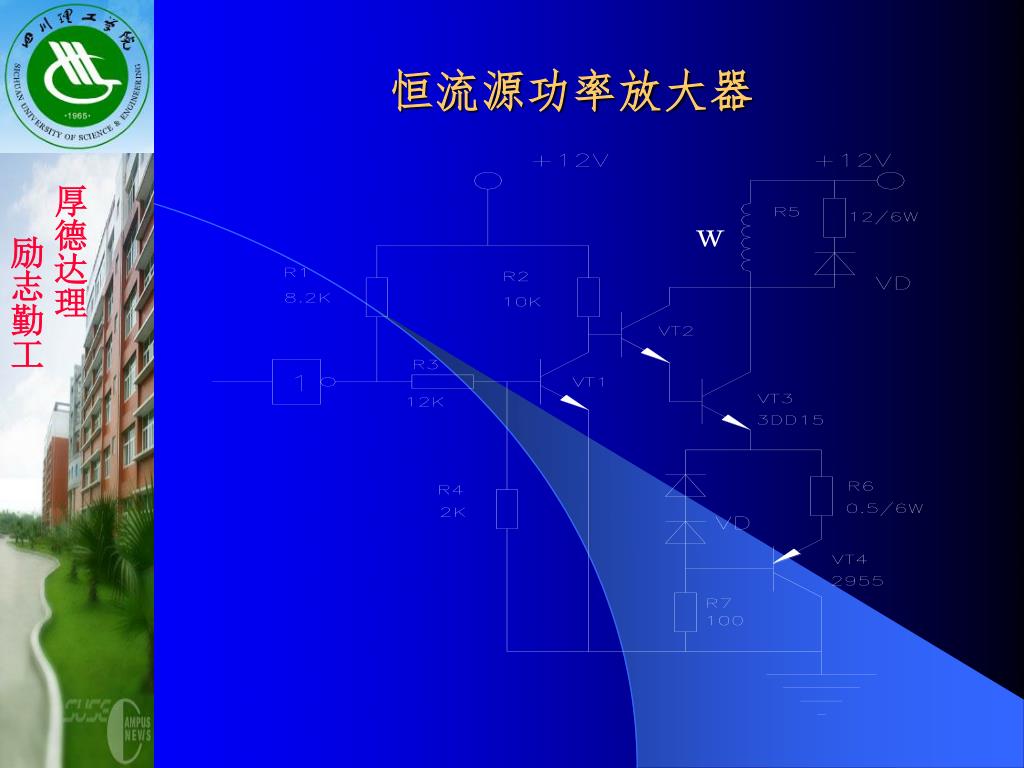

恒流源功率放大器


5702103

厚德达理

励志勤工

(3)细分驱动电路

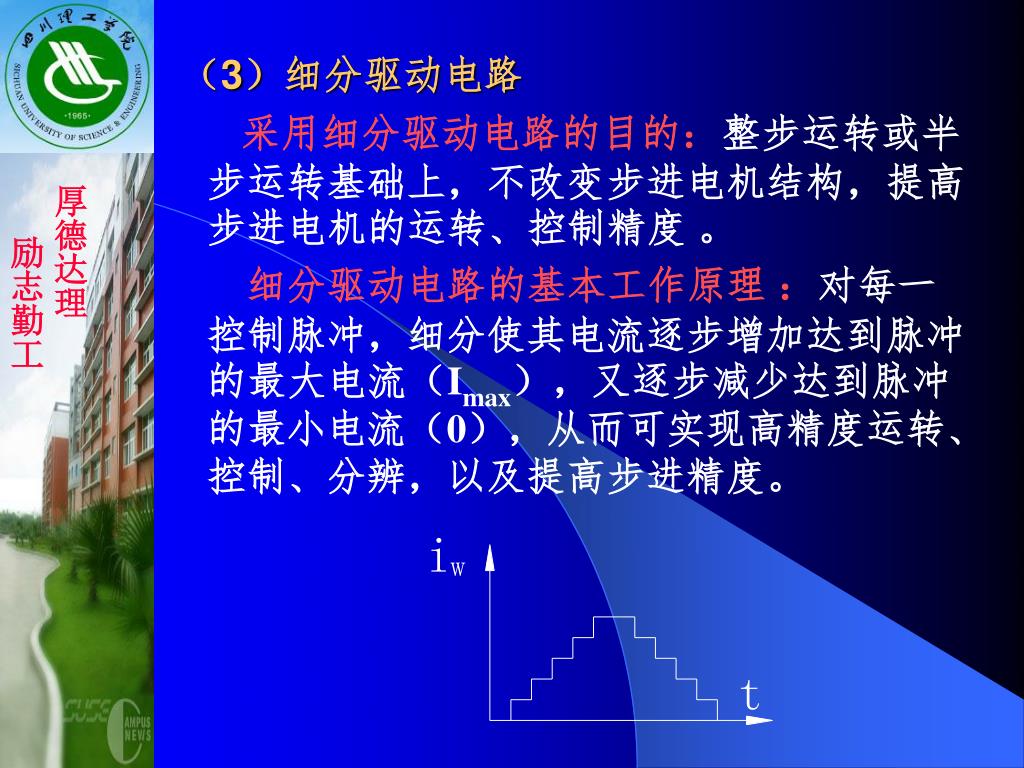

采用细分驱动电路的目的:整步运转或半步运转基础上,不改变步进电机结构,提高步进电机的运转、控制精度 。

细分驱动电路的基本工作原理 :对每一控制脉冲,细分使其电流逐步增加达到脉冲的最大电流(Imax),又逐步减少达到脉冲的最小电流(0),从而可实现高精度运转、控制、分辨,以及提高步进精度。


5702103

厚德达理

励志勤工

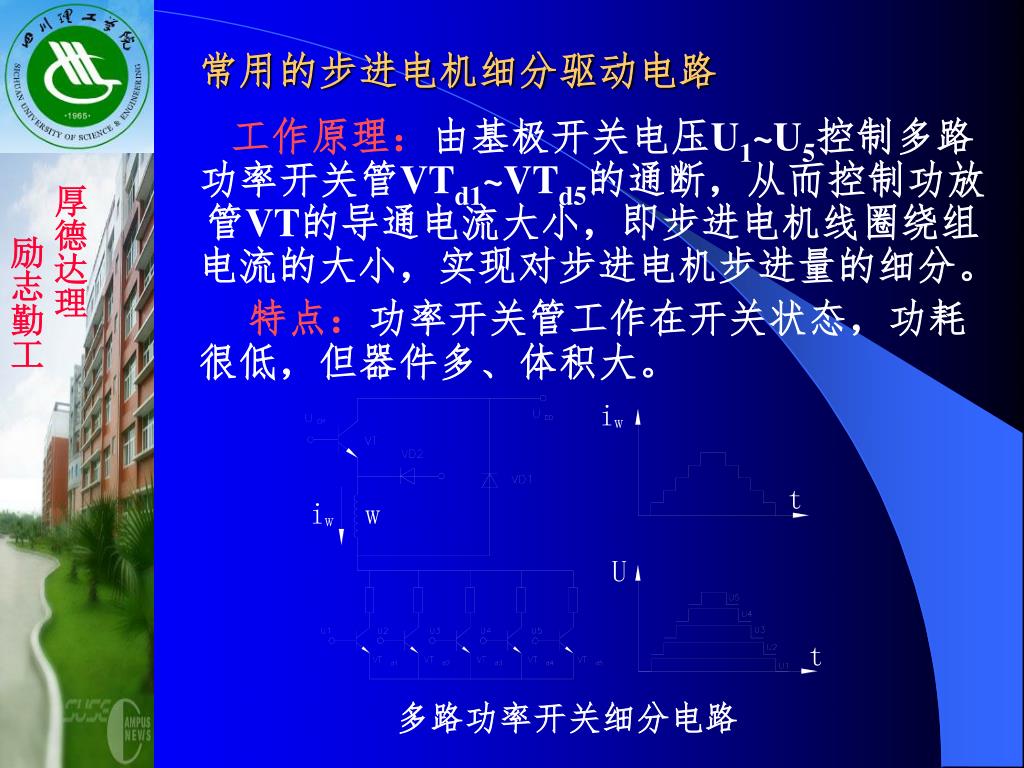

多路功率开关细分电路

常用的步进电机细分驱动电路

工作原理:由基极开关电压U1~U5控制多路功率开关管VTd1~VTd5的通断,从而控制功放管VT的导通电流大小,即步进电机线圈绕组电流的大小,实现对步进电机步进量的细分。

特点:功率开关管工作在开关状态,功耗很低,但器件多、体积大。


5702103

厚德达理

励志勤工

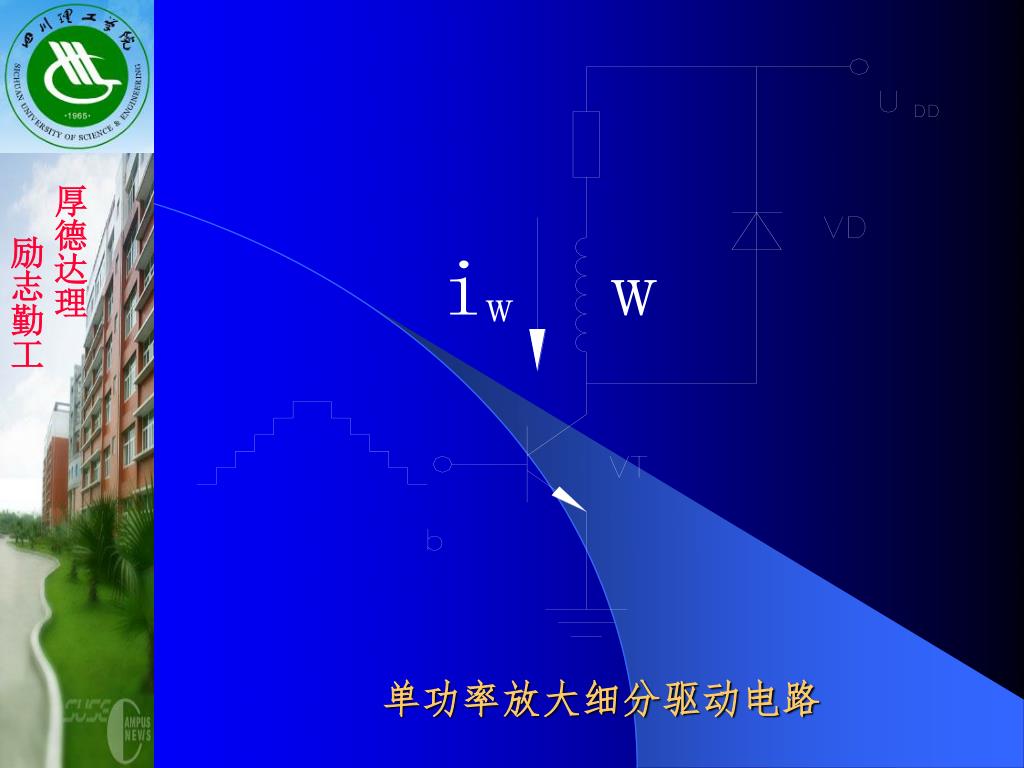

单功率放大细分驱动电路


5702103

厚德达理

励志勤工

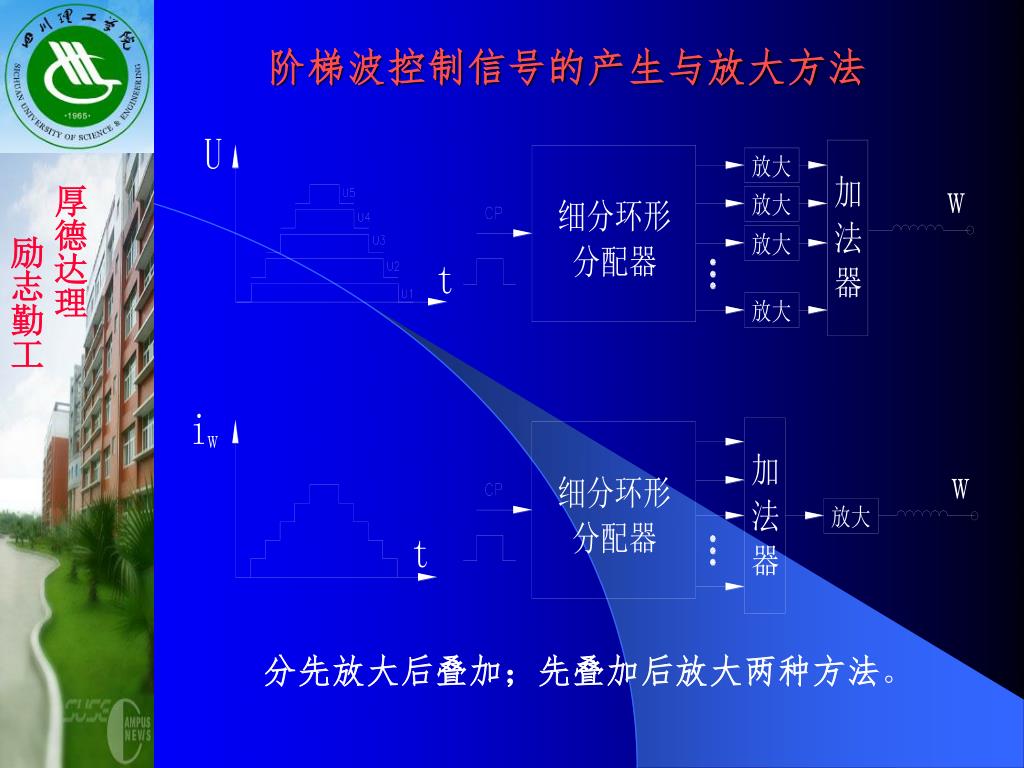

阶梯波控制信号的产生与放大方法

分先放大后叠加;先叠加后放大两种方法。


5702103

厚德达理

励志勤工

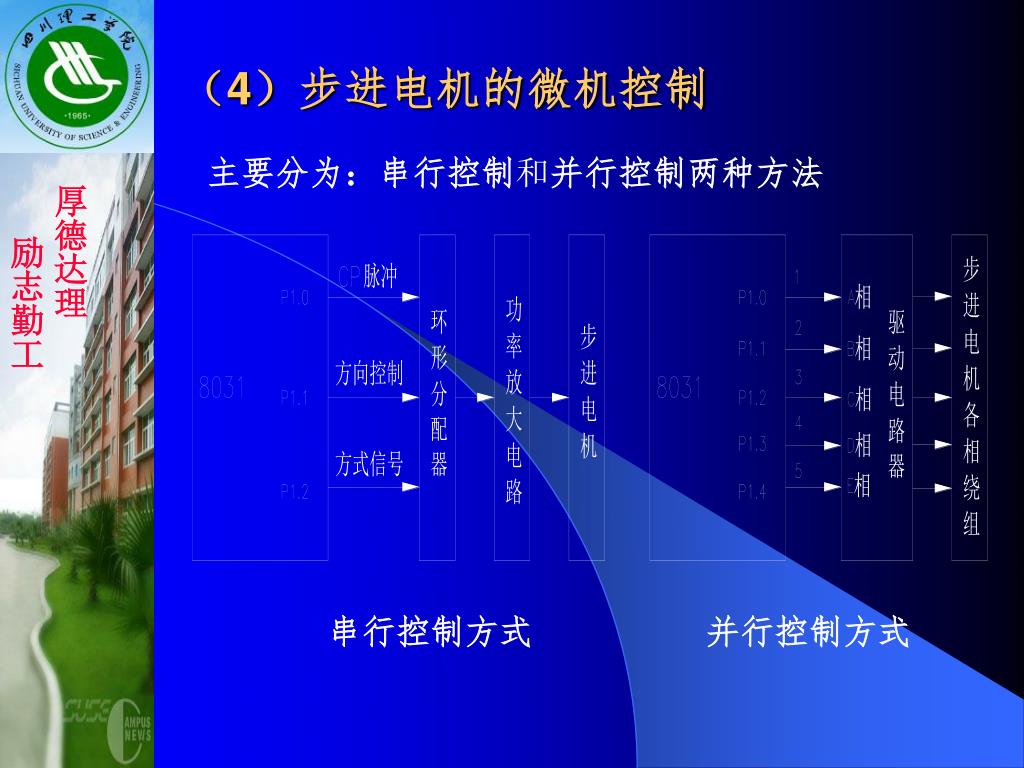

(4)步进电机的微机控制

主要分为:串行控制和并行控制两种方法

串行控制方式 并行控制方式


3 4 dc

厚德达理

励志勤工

3.4 直流(DC)伺服电动机及其驱动

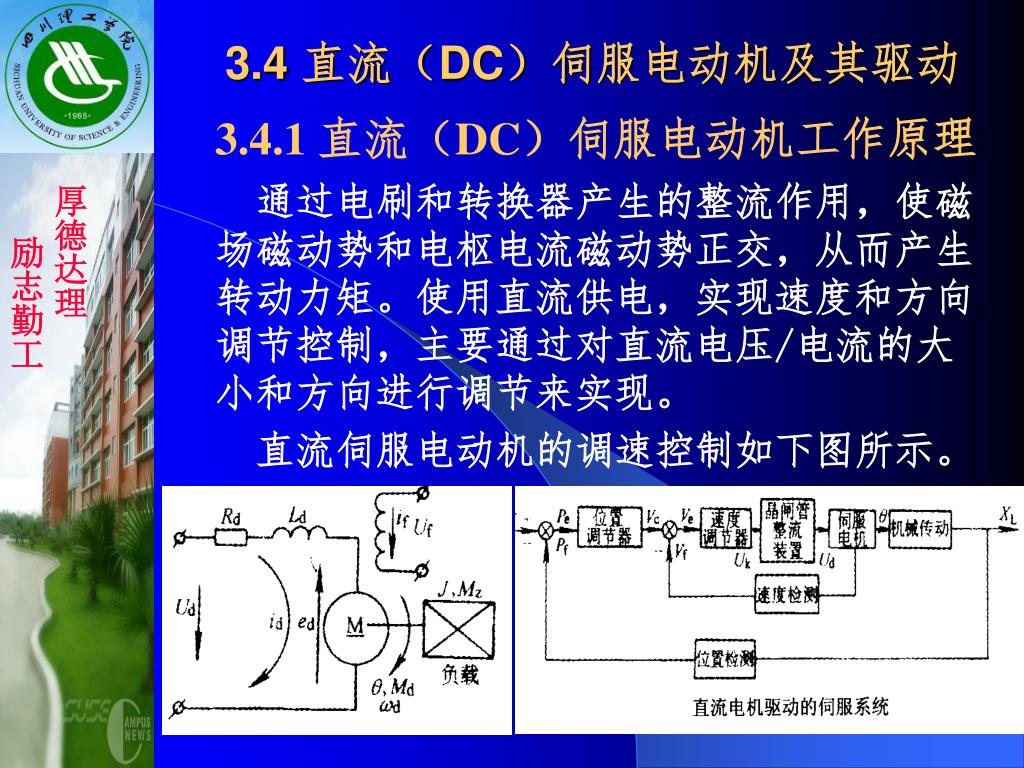

3.4.1 直流(DC)伺服电动机工作原理

通过电刷和转换器产生的整流作用,使磁场磁动势和电枢电流磁动势正交,从而产生转动力矩。使用直流供电,实现速度和方向调节控制,主要通过对直流电压/电流的大小和方向进行调节来实现。

直流伺服电动机的调速控制如下图所示。


5702103

厚德达理

励志勤工

直流电机的调速方式

式中,UC —电枢控制电压;R —电枢回路电阻;

Φ —每极磁通;Ce、Ct—分别为电动机的结构常数。

由此,直流伺服电机的控制方式如下:

(1)调压调速(变电枢电压,恒转矩调速)

(2)调磁调速(变励磁电流,恒功率调速)(3)改变电枢回路电阻调速

由于直流伺服电机的机械特性方程为:


5702103

厚德达理

励志勤工

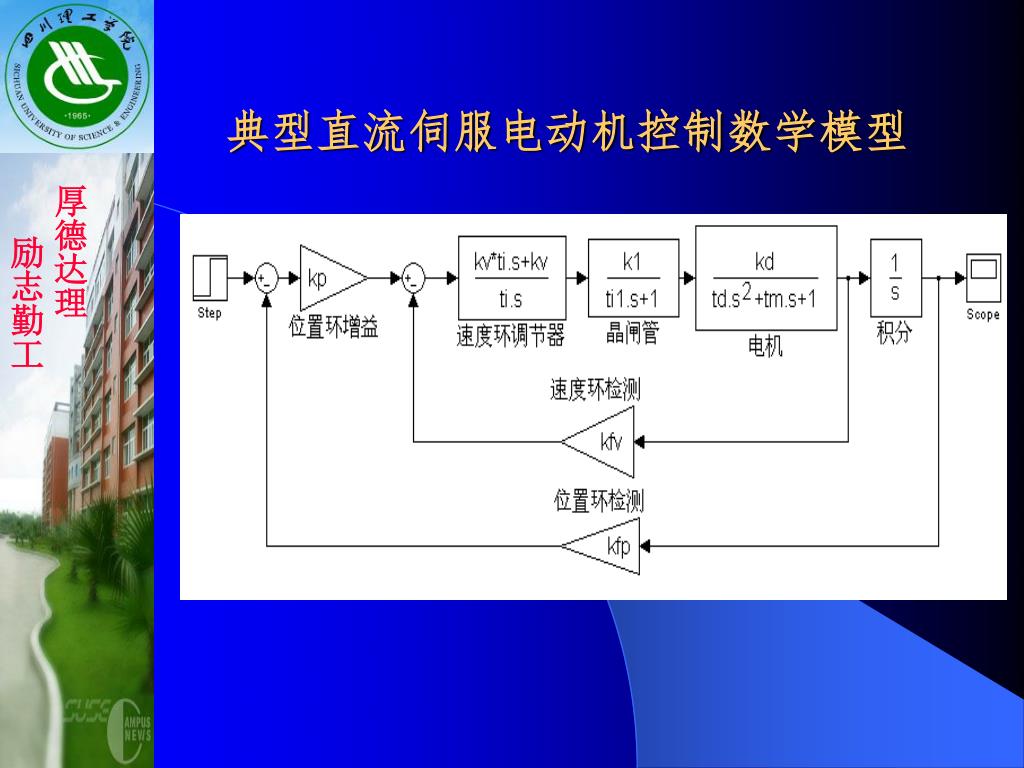

典型直流伺服电动机控制数学模型


5702103

厚德达理

励志勤工

直流(DC)伺服电动机的特性

特点:具有较高的响应速度、精度和频率,优良的控制特性等,但由于所用电刷和转换器是使用寿命较低,需要定期更换。

3.4.2 直流(DC)伺服电动机的驱动

要实现对直流电动机的速度和方向进行调节控制,通常可用两种驱动控制方式:

晶体管直流脉宽调制驱动;

晶闸管直流脉宽调速驱动;


1 pwm

厚德达理

励志勤工

(1)晶体管直流脉宽调制驱动(PWM)工作原理

在给定供电电压U,由控制脉冲信号Ud控制晶体管VT的通断,从而使直流电动机得到脉冲驱动信号,改变脉冲控制信号的没一周期通电时间,就可改变直流电动机的平均工作电压Ua达到调速的目的;改变供电压和续流二极管的极性,便可改变直流电动机的转向。

1)直流电动机的脉宽调速电路原理


5702103

厚德达理

励志勤工

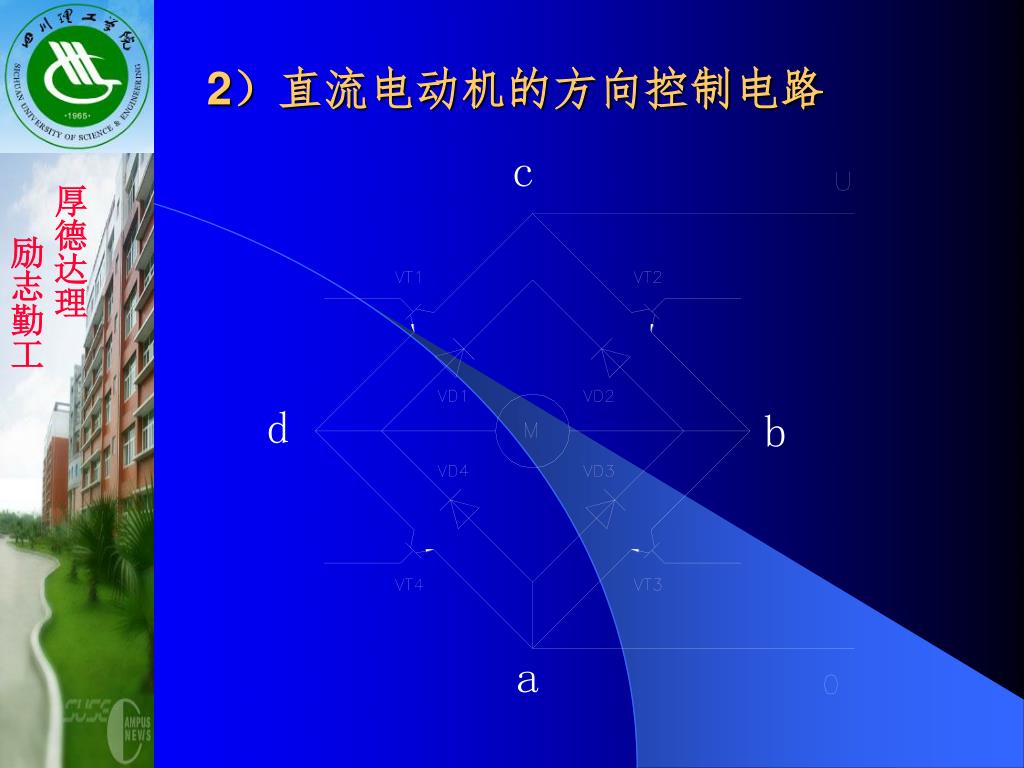

2)直流电动机的方向控制电路


5702103

厚德达理

励志勤工

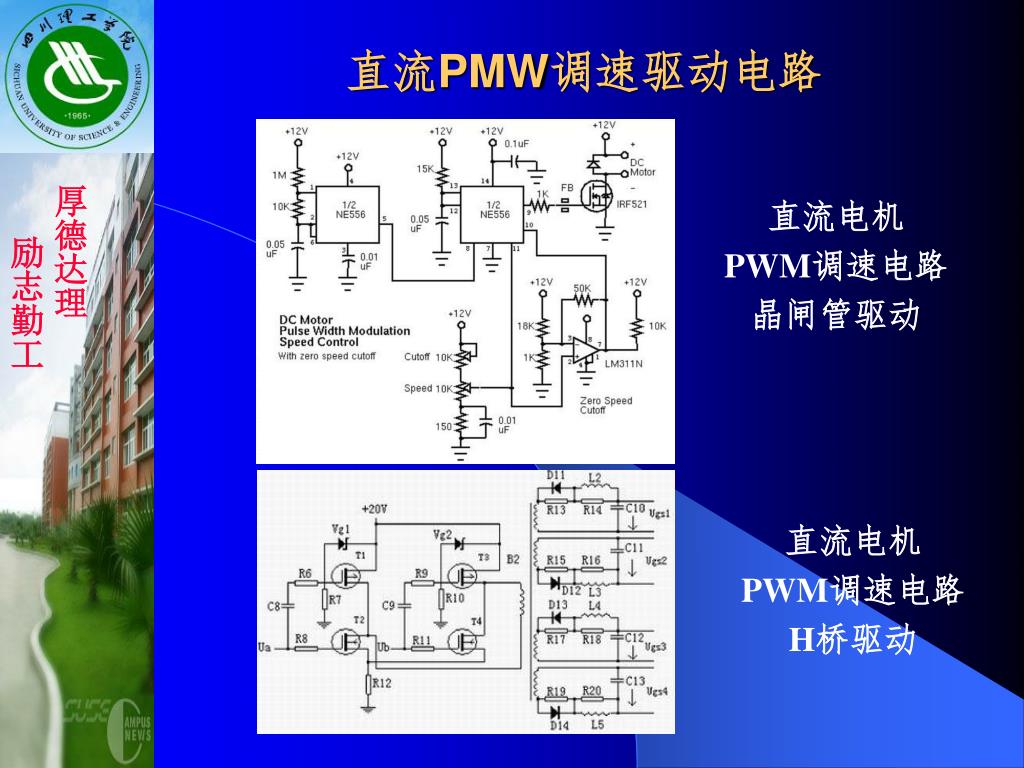

直流PMW调速驱动电路

直流电机

PWM调速电路

晶闸管驱动

直流电机

PWM调速电路

H桥驱动


3 5 ac

厚德达理

励志勤工

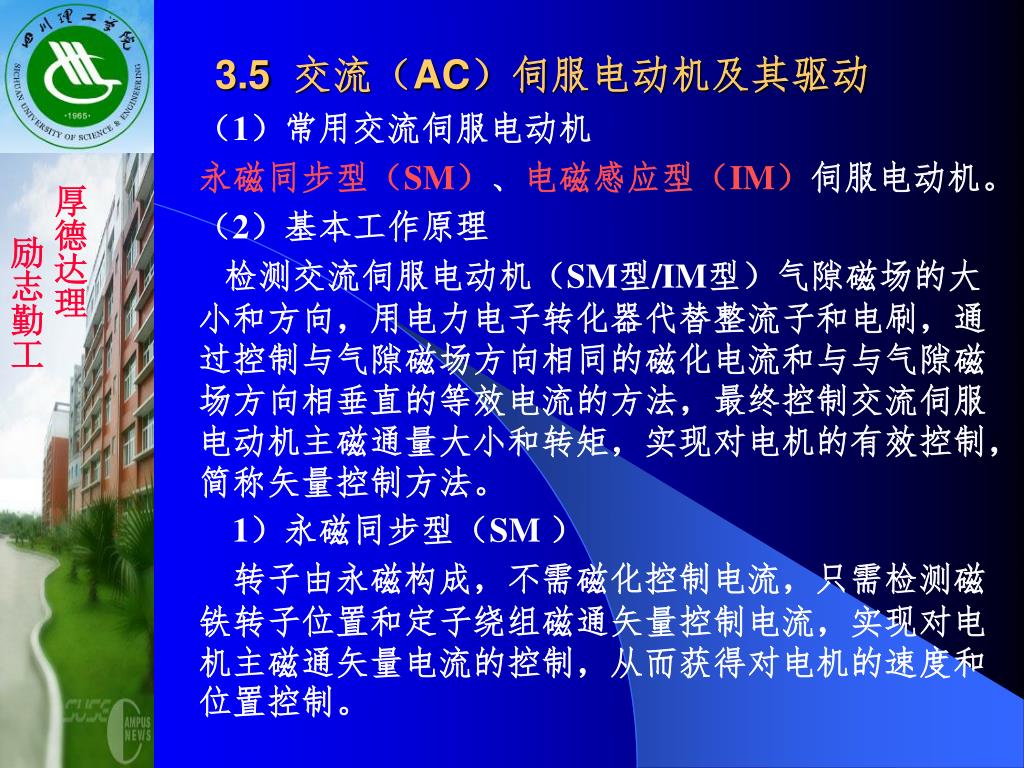

3.5交流(AC)伺服电动机及其驱动

(1)常用交流伺服电动机

永磁同步型(SM)、电磁感应型(IM)伺服电动机。

(2)基本工作原理

检测交流伺服电动机(SM型/IM型)气隙磁场的大小和方向,用电力电子转化器代替整流子和电刷,通过控制与气隙磁场方向相同的磁化电流和与与气隙磁场方向相垂直的等效电流的方法,最终控制交流伺服电动机主磁通量大小和转矩,实现对电机的有效控制,简称矢量控制方法。

1)永磁同步型(SM )

转子由永磁构成,不需磁化控制电流,只需检测磁铁转子位置和定子绕组磁通矢量控制电流,实现对电机主磁通矢量电流的控制,从而获得对电机的速度和位置控制。


5702103

厚德达理

励志勤工

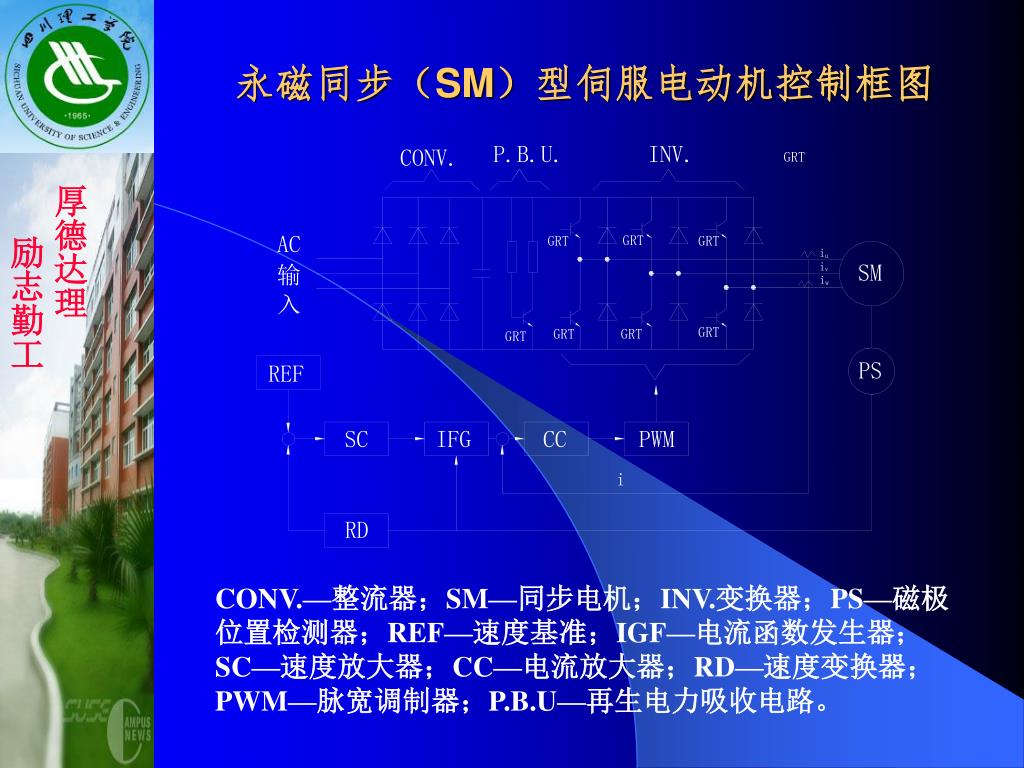

永磁同步(SM)型伺服电动机控制框图

CONV.—整流器;SM—同步电机;INV.变换器;PS—磁极位置检测器;REF—速度基准;IGF—电流函数发生器;SC—速度放大器;CC—电流放大器;RD—速度变换器;PWM—脉宽调制器;P.B.U—再生电力吸收电路。


5702103

厚德达理

励志勤工

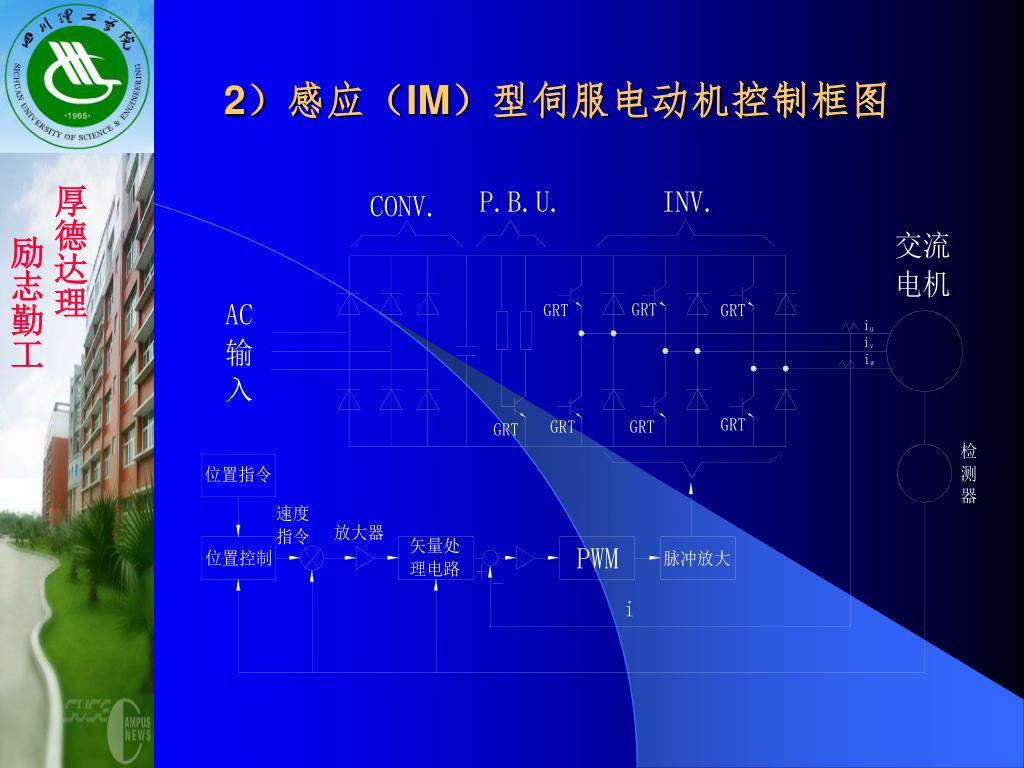

2)感应(IM)型伺服电动机控制框图


5702103

厚德达理

励志勤工

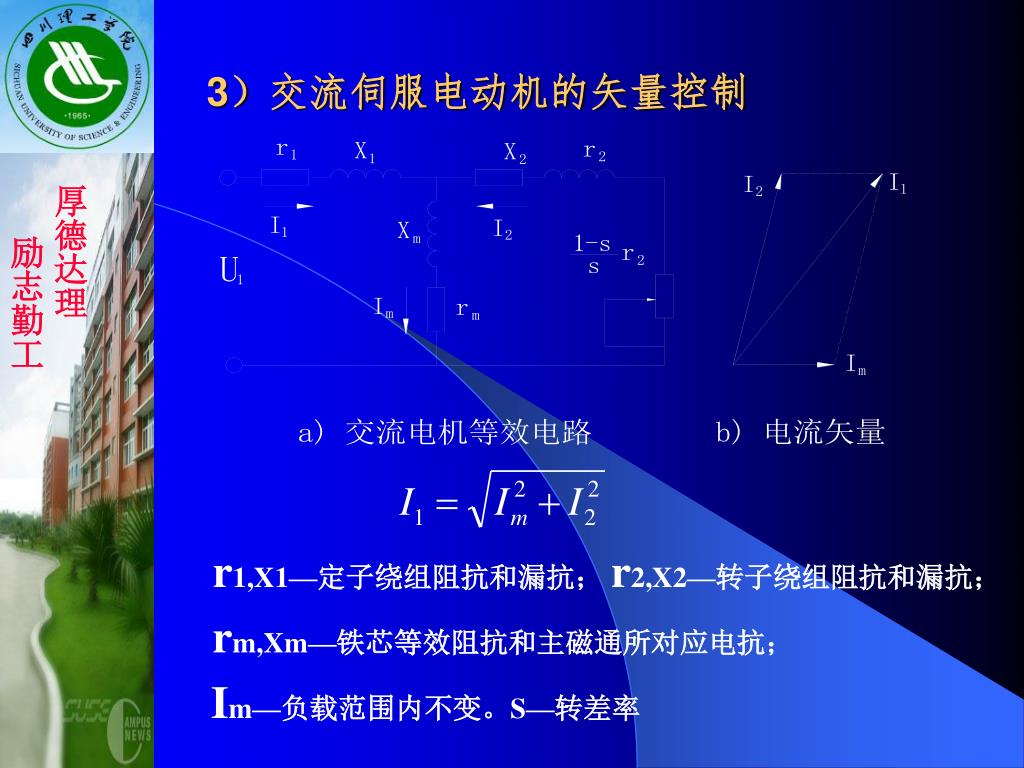

3)交流伺服电动机的矢量控制

r1,X1—定子绕组阻抗和漏抗; r2,X2—转子绕组阻抗和漏抗;

rm,Xm—铁芯等效阻抗和主磁通所对应电抗;

Im—负载范围内不变。S—转差率


5702103

厚德达理

励志勤工

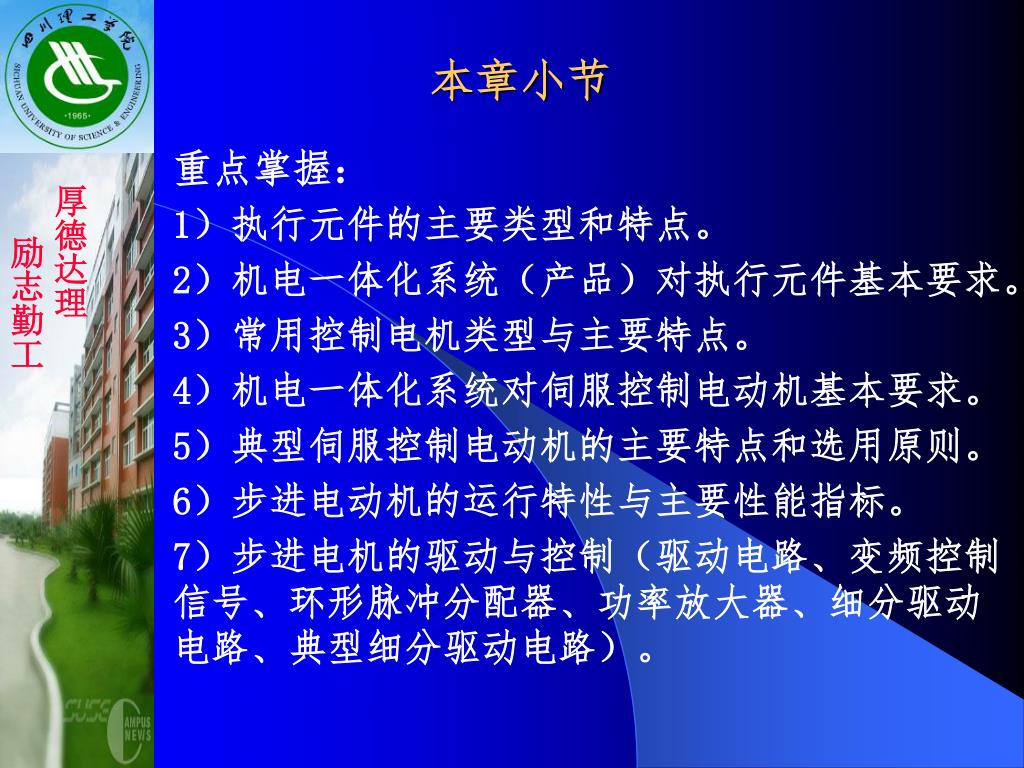

本章小节

重点掌握:

1)执行元件的主要类型和特点。

2)机电一体化系统(产品)对执行元件基本要求。

3)常用控制电机类型与主要特点。

4)机电一体化系统对伺服控制电动机基本要求。

5)典型伺服控制电动机的主要特点和选用原则。

6)步进电动机的运行特性与主要性能指标。

7)步进电机的驱动与控制(驱动电路、变频控制信号、环形脉冲分配器、功率放大器、细分驱动电路、典型细分驱动电路)。


5702103

厚德达理

励志勤工

课外作业:

1 题:简述机电一体化系统中对执行元件的分类与特点(优缺点)。

2 题:机电一体化系统的执行元件的基本要求是什么?

3 题:步进电机具有哪些特点与环形分配方式是什么?

4 题:步进电机驱动电源功率放大器电路种类以及工作原理是什么?

5 题:步进电机细分电路的特点、细分方式和原理是什么?
