Universidad de colima

UNIVERSIDAD DE COLIMA

Escuela de Mercadotecnia

Diagrama de Pareto

Mariana Guzmán Peregrina

Belem Heredia Huerta

Claudia Valdez Larios

4º “A”


Universidad de colima

DIAGRAMA DE PARETO

El Diagrama de Pareto es una gráfica en donde se organizan diversas clasificaciones de datos por orden descendente, de izquierda a derecha por medio de barras sencillas después de haber reunido los datos para calificar las causas. De modo que se pueda asignar un orden de prioridades.

50

100 %

40

75 %

30

FRECUENCIA.

50 %

20

25 %

10

0 %

0

A

B

C

D

TIPO DE MATERIAL.


Universidad de colima

El principio de este diagrama, fue desarrollado por el Doctor Wilfrido Pareto, un economista italiano del siglo XVIII,.

El fue el primero en enfatizar el principio de lo trivial contra lo vital a través de una relación matemática.

Posteriormente los expertos en calidad, Dr. J. Juran (norteamericano) y K. Ishikawa (japonés) han difundido y popularizado esta herramienta para separar los problemas vitales de los triviales con el fin de realizar mejoras significativas en el trabajo.


Universidad de colima

Los Doctores Juran e Ishikawa han añadido al principio de Pareto, otra representación gráfica, llamada “Curva acumulativa”, cuya función es comparar porcentualmente los problemas entre sí, para establecer objetivos concretos y confirmar efectos de mejora posteriormente.

La idea básica del Diagrama de Pareto es ordenar, comparar y dar prioridad a los problemas presentados gráficamente.

Existen muchos aspectos o factores en el trabajo que deberán ser mejorados como son: defectos, demoras, tiempos de operación, fallas, etc. Pero ¿Cuál debe mejorarse primero para tener un efecto más contundente sobre toda la operación?


Universidad de colima

  • Ventajas

  • Ayuda a concentrarse en las causas que tendrán mayor impacto en caso de ser resueltas.

  • Proporciona una visión simple y rápida de la importancia relativa de los problemas.

  • Ayuda a evitar que se empeoren algunas causas al tratar de solucionar otras.

  • Su formato altamente visible proporciona un incentivo para seguir luchando por más mejoras


Universidad de colima

  • Utilidades

  • Determinar cuál es la causa clave de un problema, separándola de otras presentes pero menos importantes.

  • . Evaluar el comportamiento de un problema, comparando los datos entre el "antes" y el "después".

  • Pueden ser asimismo utilizados tanto para investigar efectos como causas.

  • Comunicar fácilmente a otros miembros de la organización las conclusiones sobre causas, efectos y costes de los errores.


Universidad de colima

DIAGRAMA DE PARETO.

50

100 %

40

75 %

30

FRECUENCIA.

50 %

20

25 %

10

0 %

0

A

B

C

D

TIPO DE MATERIAL.

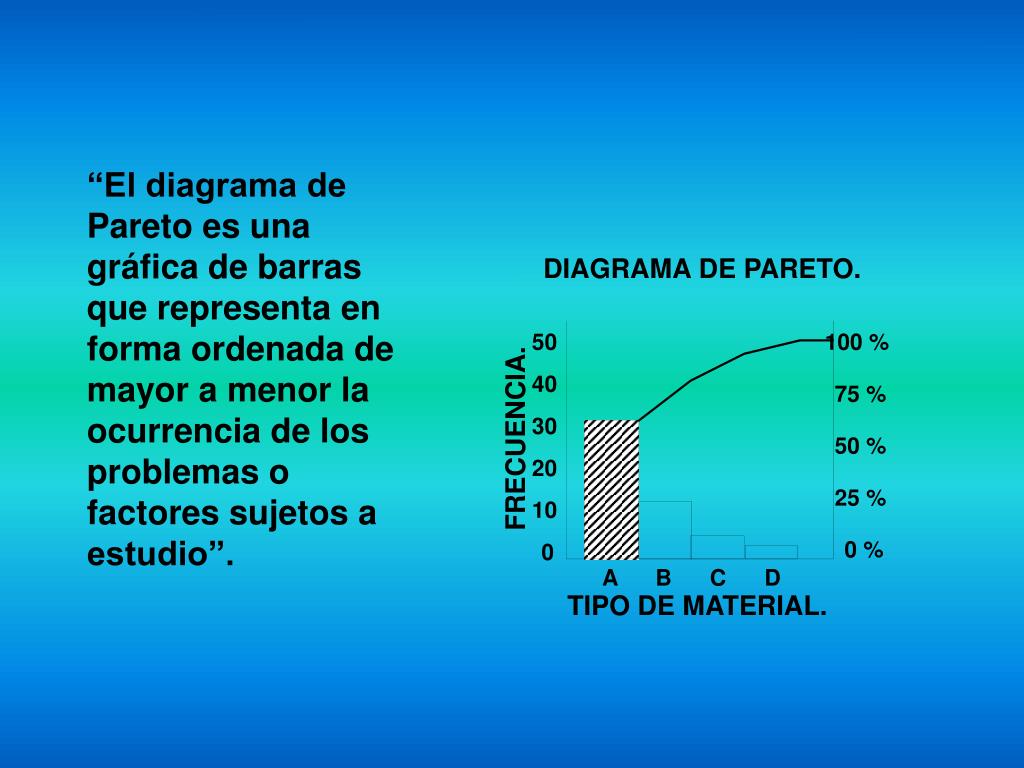

“El diagrama de Pareto es una gráfica de barras que representa en forma ordenada de mayor a menor la ocurrencia de los problemas o factores sujetos a estudio”.


El diagrama de pareto

El Diagrama de Pareto

Procedimiento para elaborar el Diagrama de Pareto

Paso N° 1

Recolección y organización de los datos:

  • Definir el problema que va a ser analizado y las categorías que se utilizarán para agrupar los datos.

  • Clasificar las categorías en orden de Cantidad decreciente y calcular el total. Las categorías con baja frecuencia deben ser agrupadas, como "otros" y colocadas al final de la lista.


Universidad de colima

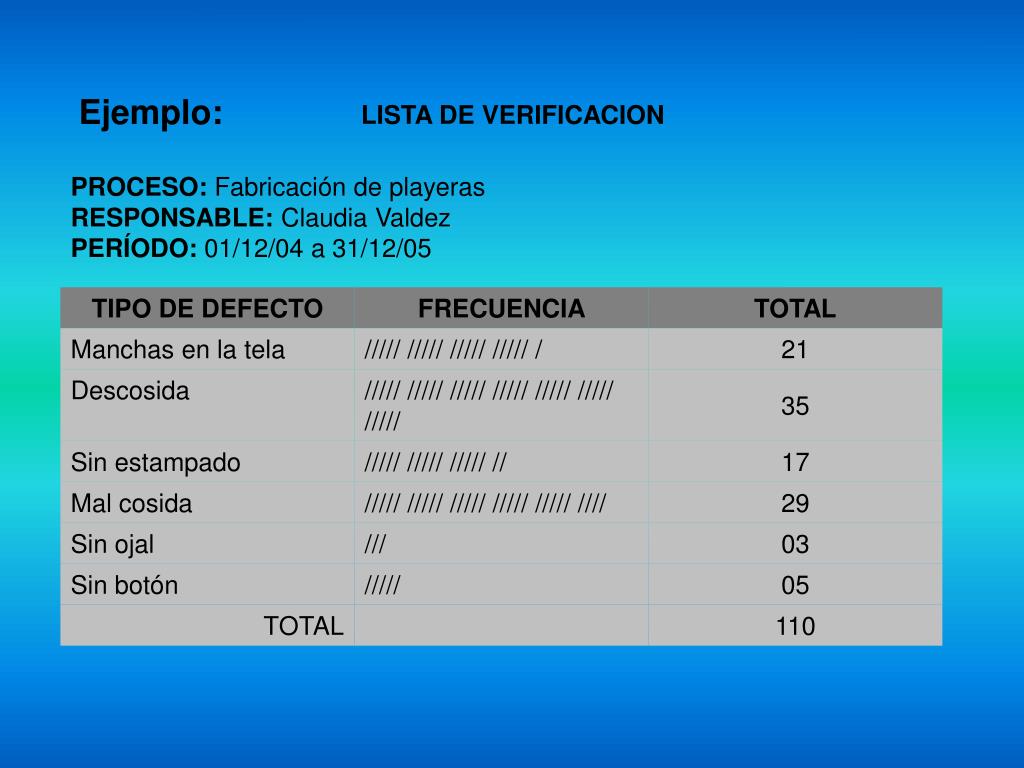

Ejemplo:

LISTA DE VERIFICACION

PROCESO: Fabricación de playeras

RESPONSABLE: Claudia ValdezPERÍODO: 01/12/04 a 31/12/05


Universidad de colima

SE ORDENAN LOS DATOS DE LA LISTA DE VERIFICACIÓN


El diagrama de pareto1

El Diagrama de Pareto

Procedimiento para elaborar el Diagrama de Pareto

Paso N° 2

Calcular el porcentaje de composición: El total de cada factor con respecto al gran total.


El diagrama de pareto2

El Diagrama de Pareto

Procedimiento para elaborar el Diagrama de Pareto

Paso N° 3

  • Trace dos ejes verticales de la misma longitud, en un eje horizontal.

  • En el eje vertical izquierdo, haga una escala de 0 hasta el número correspondiente al total de la Lista de verificación.

  • En el eje vertical derecho haga una escala de 0 a 100%. El 100% corresponderá al total de la Lista de Verificación.

  • Divida eleje horizontal en intervalos iguales, de acuerdo con la cantidad de categorías de la Lista de Verificación


Universidad de colima

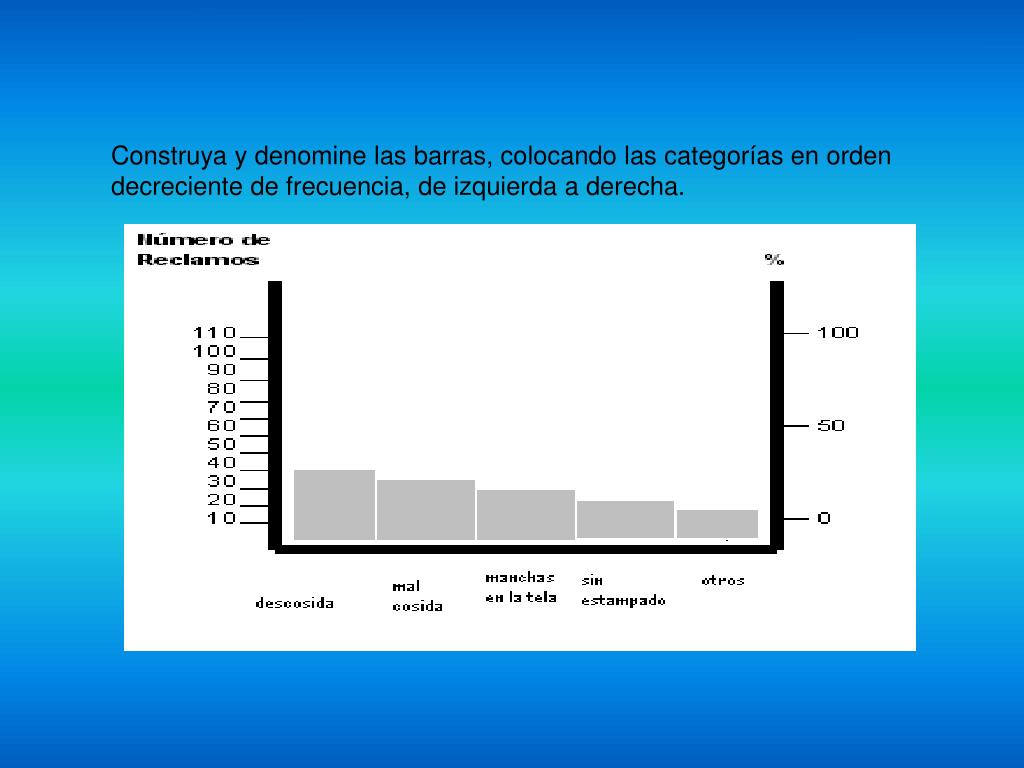

Construya y denomine las barras, colocando las categorías en orden decreciente de frecuencia, de izquierda a derecha.

Construya y denomine las barras, colocando las categorías en orden decreciente de frecuencia, de izquierda a derecha.

Construya y denomine las barras, colocando las categorías en orden decreciente de frecuencia, de izquierda a derecha.


Universidad de colima

  • Trace una línea punteada que conecte el origen con la esquina superior derecha de la primera barra, así:

  • Sume, a la altura de la primera barra, la altura de la segunda. Marque con un punto el valor obtenido en la prolongación del lado derecho de la segunda barra.

  • Sume a esta nueva altura la altura de la tercera barra. Marque con un punto el valor obtenido en la prolongación del lado derecho de la tercera barra.

  • Haga eso sucesivamente, hasta la última barra.

  • Enlace todos los puntos marcados con una línea, dando continuidad a la línea punteada iniciada en el origen, para formar la curva de Pareto.

  • El último punto representa el 100 % de los eventos.

  • Complete el gráfico con informaciones tales como: nombre del gráfico, período, responsable, etc.


Universidad de colima

GRAFICO DE PARETO

Período: 01/12/04 a 31/12/05

Responsable: Claudia Valdez


El diagrama de pareto3

200

200

150

150

100

100

50

50

El Diagrama de Pareto

100%

75%

Mejora

% de Composición

50%

100%

Frecuencias de ocurrencias

Frecuencias de ocurrencias

25%

A

B

C

D

B

A

C

D

El diagrama de Pareto permite confirmar el efecto de mejoras realizadas en un problema resuelto.
