  1. 資料查詢選取

  2. 開啟屬性資料表 • 屬性資料表中的每一筆記錄會對應到圖形資料上的每一個圖徵

  3. 地圖提示設定 • 當游標指到特定圖徵即會顯示該圖徵的屬性值

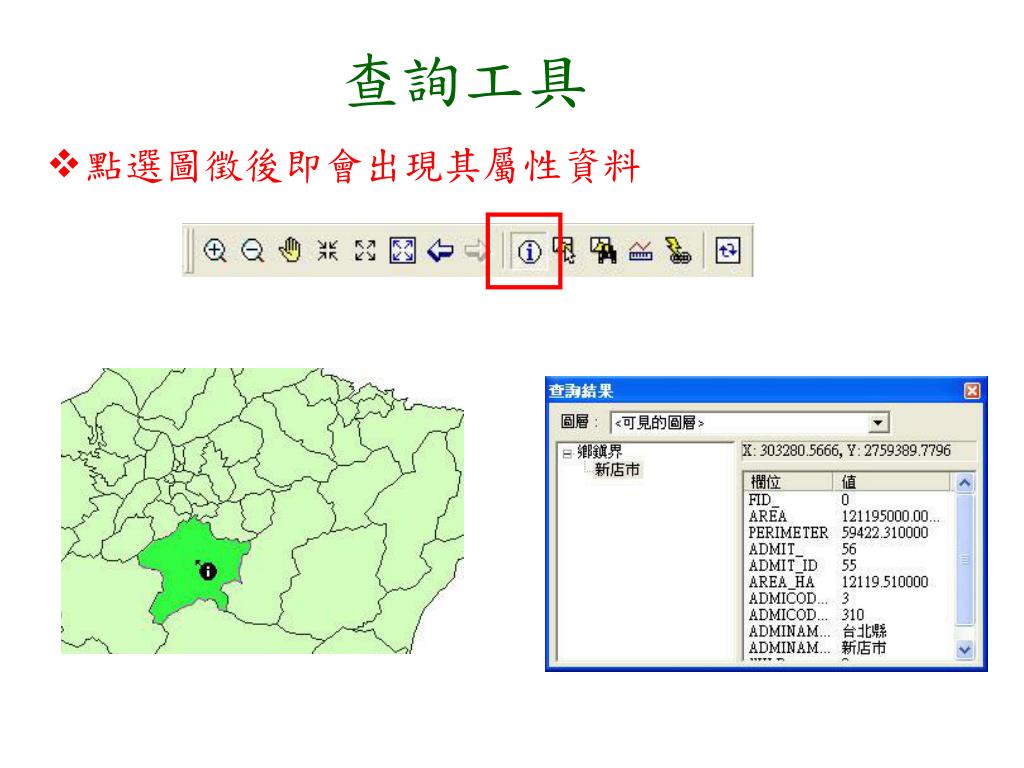

  4. 查詢工具 • 點選圖徵後即會出現其屬性資料

  5. 量測工具 • 量測直線長度

  6. 選取圖徵的用處 輔助選擇其他圖徵 針對特定地物作分析 編繪新圖徵 選取圖徵 編修 計算相關統計值 轉換格式 出報表 輸出

  7. 選取圖徵工具 • 以點選或框選的方式皆可 • 配合Shift鍵可一次選擇多個圖徵

  8. 設定可選擇的圖層 • 被設定成可選擇的圖層其圖徵方可被選取圖徵工具進行選取

  9. 設定選取的方法 • 從選取模式中設定

  10. 尋找工具

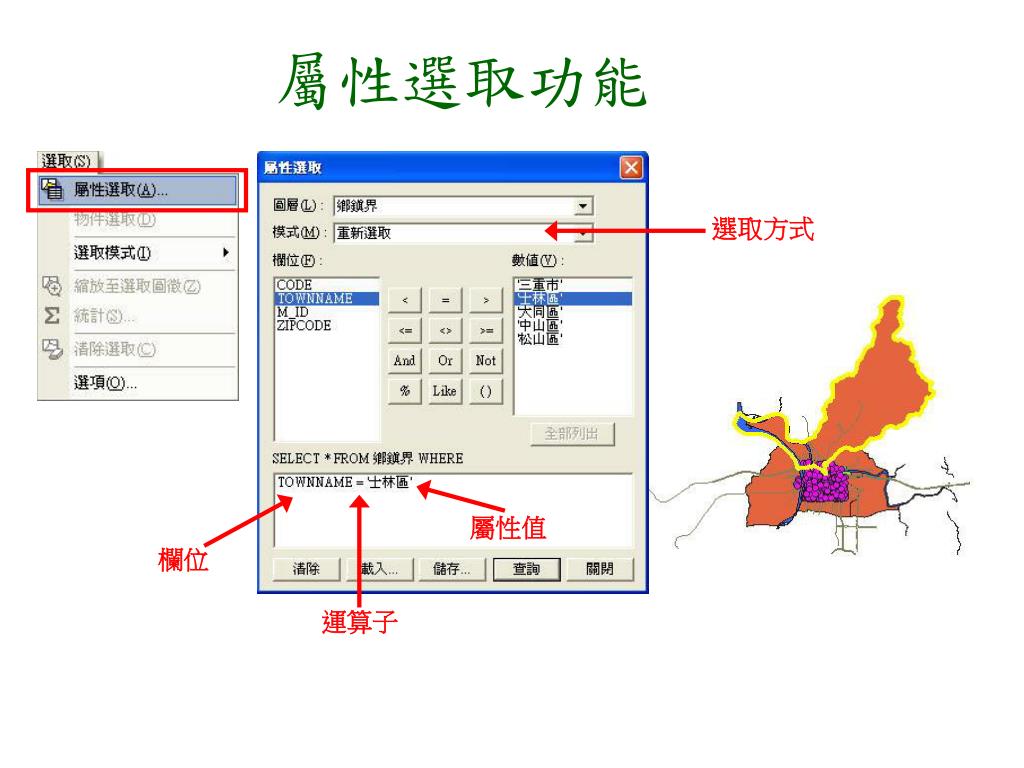

  11. 屬性選取功能 選取方式 屬性值 欄位 運算子

  12. 針對被選取圖徵的處理 • 縮放至選取圖徵 • 全選 • 清除選取 • 反向選取

  13. 將被選取的圖徵繪出成新圖層

  14. 展示已選取圖徵相關統計值 選取圖層 選取欄位 統計值

  15. 書籤功能

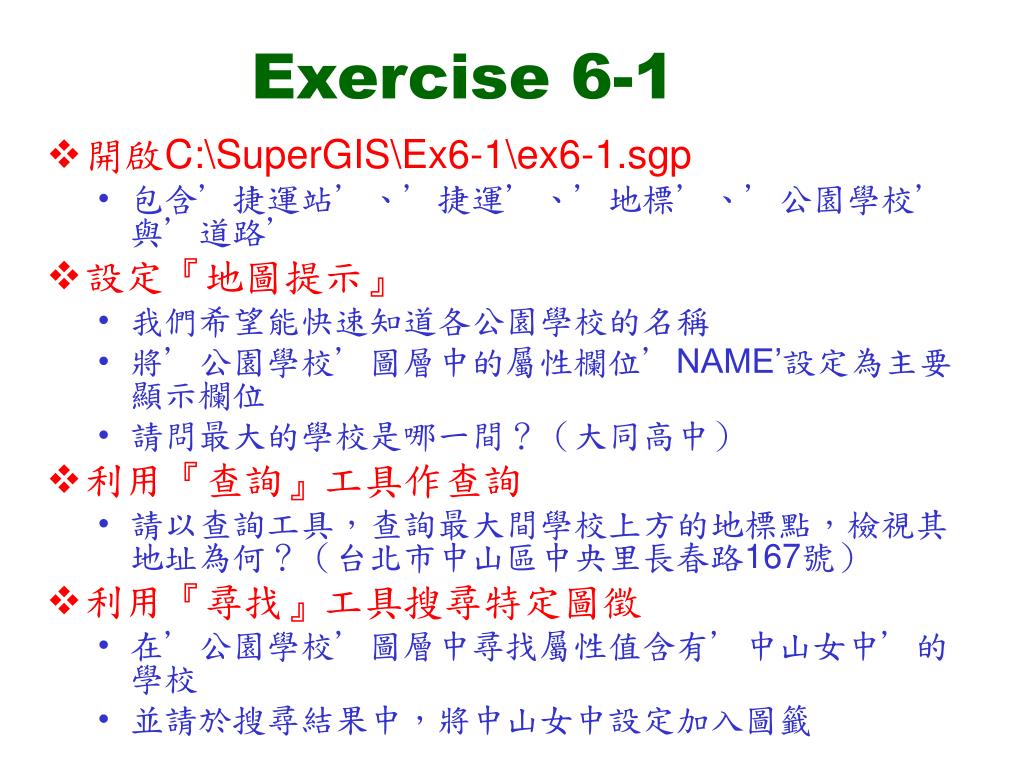

  16. Exercise 6-1 • 開啟C:\SuperGIS\Ex6-1\ex6-1.sgp • 包含’捷運站’、’捷運’、’地標’、’公園學校’與’道路’ • 設定『地圖提示』 • 我們希望能快速知道各公園學校的名稱 • 將’公園學校’圖層中的屬性欄位’NAME’設定為主要顯示欄位 • 請問最大的學校是哪一間？（大同高中） • 利用『查詢』工具作查詢 • 請以查詢工具，查詢最大間學校上方的地標點，檢視其地址為何？（台北市中山區中央里長春路167號） • 利用『尋找』工具搜尋特定圖徵 • 在’公園學校’圖層中尋找屬性值含有’中山女中’的學校 • 並請於搜尋結果中，將中山女中設定加入圖籤

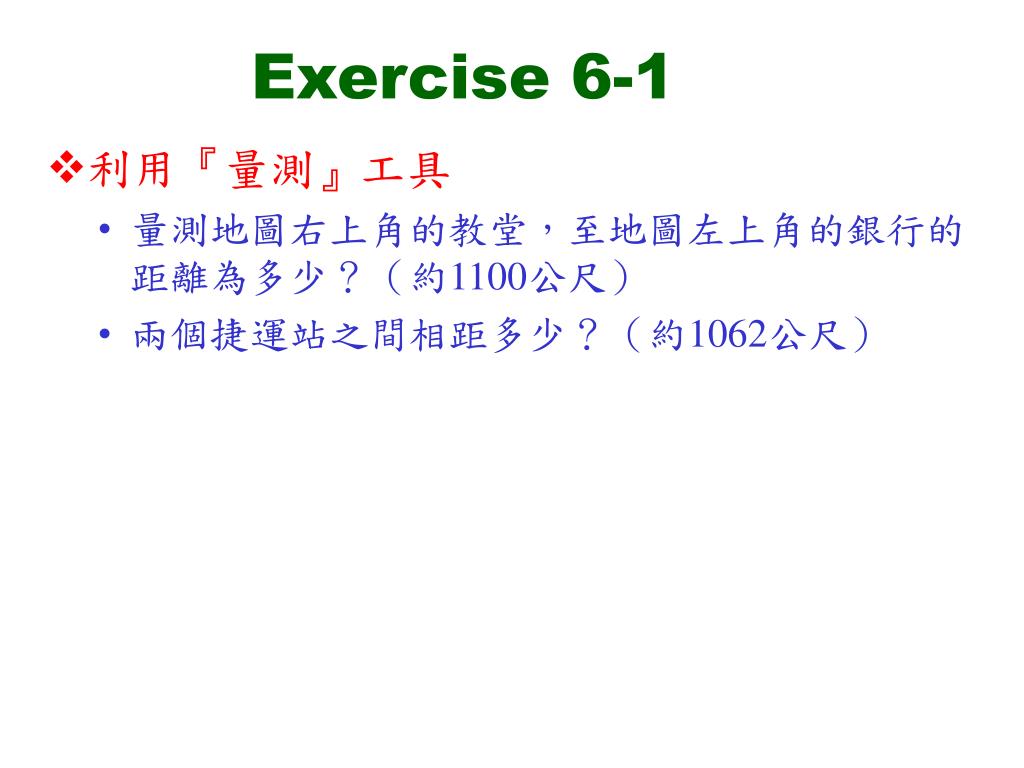

  17. Exercise 6-1 • 利用『量測』工具 • 量測地圖右上角的教堂，至地圖左上角的銀行的距離為多少？（約1100公尺） • 兩個捷運站之間相距多少？（約1062公尺）

  18. Exercise 6-2 • 開啟C:\SuperGIS\Ex6-2\ex6-2.sgp • 利用選取圖徵工具選取圖徵 • 將可選擇圖層設定為’工業區分佈圖’ • 利用『選取圖徵』工具，將狀態為籌備的工業區選取起來（共有6個） • 這些工業區的最大及最小面積（INDU_AREA）分別為多少？（125,22） • 利用『超連結』工具點選位於最北邊的工業區（連結至台北縣政府首頁） • 從’工業區分佈圖’中選取符合下列條件的工業區（共6筆） • 狀態為正常 • 流域（WASHED1_NA）為桃園沿海河系流域 • 面積（INDU_AREA）大於200

  19. Exercise 6-3 • 開啟C:\SuperGIS\Ex6-3\ex6-3.sgp • EX6-3是進行匯出圖徵的練習，以便將多餘二手的資料整理成為業務或研究相關的資料，本例題是以整理成為台北縣相關的資料 • 利用選取圖徵工具選取台北縣的工業區圖徵 • 將可選擇圖層設定為’工業區分佈圖’ • 利用『選取圖徵』工具，將位於台北縣的工業區選取起來（共有7個，ID分別為1,3,5,7,11,14,95） • 請於「工業區分佈圖」圖層上按滑鼠右鍵，選擇匯出圖徵 • 於匯出圖徵對話框中，選擇「匯出所有選取的圖徵」 • 存檔為「台北縣工業區.shp」 • 匯出後的圖徵暫時先不要加入

  20. Exercise 6-3 • 再利用選取圖徵工具選取台北縣行政區圖徵 • 將可選擇圖層設定為’縣市界’ • 利用『選取圖徵』工具，將台北縣行政區選取起來 • 請於「縣市界」圖層上按滑鼠右鍵，選擇匯出圖徵 • 於匯出圖徵對話框中，選擇「匯出所有選取的圖徵」 • 存檔為「台北縣.shp」 • 匯出後的圖徵暫時先不要加入 • 請將目前所有圖層加以移除 • 利用「加入圖層」方式，將「台北縣工業區.shp」與「台北縣.shp」加以載入 • 目前地圖顯示畫面中，立即僅剩下台北縣與其工業區
